1.4 设计关键挑战

OBC的安全可靠运行至关重要，任何故障都可能造成严重后果。由于OBC直接影响充电时长、能量转化效率和用户体验，业界始终追求高效率、高功率密度的设计目标，但这带来了热管理、小型化、轻量化及可靠性的多重挑战。

特别值得注意的是，PFC级在实现高功率因数的同时，功率损耗呈现脉动特性，导致器件结温（Tvj）产生较大波动（ΔTvj）。由于Tvj与功率循环寿命直接相关，结温控制成为OBC设计的核心关切。

OBC在开发中核心要解决的问题就是热和应力，其次就是EMC、适配性等问题。

二、OBC功率拓扑详解

OBC拓扑由非隔离型PFC前级和隔离型DC/DC后级组合而成，例如'双向图腾柱PFC+CLLC'就是典型配置。

2.1 PFC拓扑演进

A. 传统Boost PFC

这是最基础的升压变换拓扑，采用半桥结构（开关管+二极管）、电感及输入侧桥式整流器。直流输出端通过电容稳压，通常工作于电感电流连续模式（CCM）。

局限性：结构简单但无法充分发挥宽禁带器件的性能优势。

B. 双Boost无桥PFC

该拓扑取消了输入侧二极管整流桥，改用半导体开关提高效率。工作原理与传统Boost类似，但每个交流半周由独立半桥处理，而非先整流后处理。

特点：有源开关数量增加，但消除了整流桥损耗，转换效率提升。

C. 图腾柱PFC

这是双向OBC的主流拓扑，全部二极管替换为有源开关，实现双向功率流动并提升效率。代价是控制复杂度增加，需要管理更多功率半导体。

结构组成：

• 快开关桥臂（S1、S2）：高频硬开关，需承受高频负载电流换向
• 慢开关桥臂（S3、S4）：工频相位整流，交流过零点切换（ZVS）

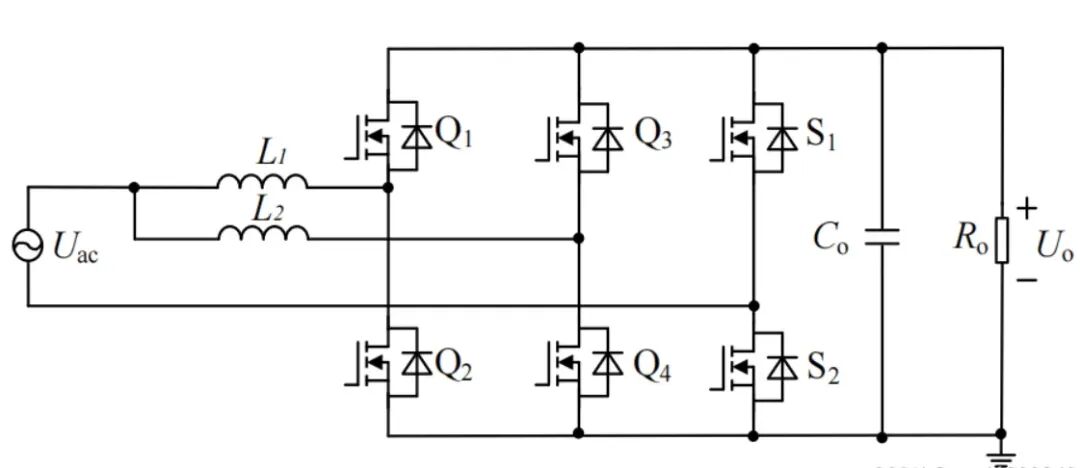

D. 交错并联图腾柱PFC

通过增加一路高频桥臂和升压电感实现功率分配，满足更高功率需求。两路高频桥臂交错180°工作，有效降低输入电流纹波。

工作模式：

• 正向模式：两路Boost交错并联，Q2/Q4为主管，Q1/Q3为续流管
• 反向模式：两路Buck交错并联


2.2 DC/DC拓扑选择

隔离型DC/DC模块是OBC的标准配置，满足安规隔离要求，同时根据电池状态调节输出充电电压。随着开关频率提升，现代OBC普遍采用Si或SiC MOSFET，而非IGBT。

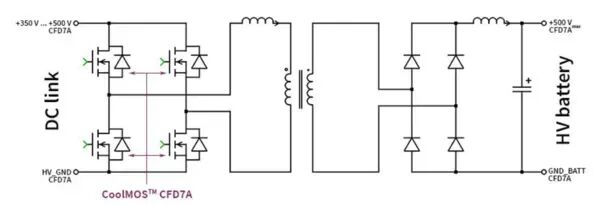

A. 移相全桥（PSFB）

PSFB是经典DC/DC拓扑，由初级全桥、谐振电感、隔离变压器和次级整流构成，效率表现优异。

优势：

• 宽负载范围内实现软开关
• MOSFET寄生电容能量可回收
• 控制相对简单，通过调节桥臂间相移控制功率，无需变频或调占空比
• 转换比范围优于LLC

局限：轻载时谐振能量不足，部分开关管无法实现ZVS，产生硬开关损耗。

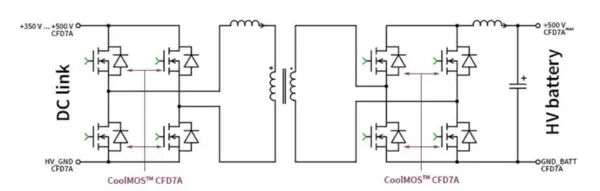

次级整流方案：全桥整流或中心抽头变压器，可采用二极管或有源MOSFET。若采用有源开关并配合适当控制策略，PSFB也可实现双向功能。

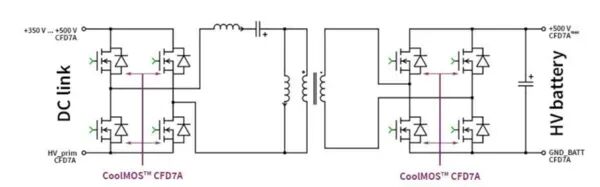

B. LLC谐振变换器

LLC是追求极致效率的首选拓扑，全负载范围ZVS，效率高于PSFB。OBC中多采用全桥LLC，小功率应用可选半桥。

优势：

• 全桥配置降低开关管电流应力
• 变压器初级电压翻倍，相同尺寸可传输双倍功率

挑战：

• 变频控制（非PWM），EMC设计难度大
• 多模块并联均流控制复杂
• 转换比调节范围有限

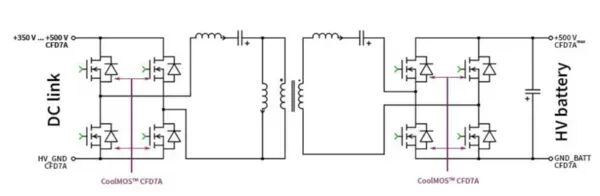

C. CLLC拓扑

针对双向功率流需求，在LLC谐振腔基础上改进而来，是双向OBC的理想选择。

2.3 三相OBC拓扑

上述拓扑原则上均可扩展至三相输入，只需选用耐压等级更高的半导体器件。常用方案包括：

单级模块堆叠（Stacking）

• 将各相参考输入侧中性点
• 灵活适配单相/三相输入

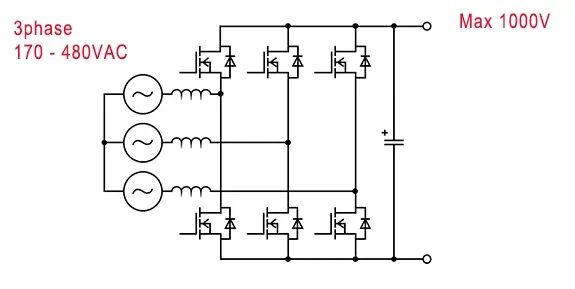

三相全桥PFC（B6拓扑）

• 专为三相输入设计
• 工作于连续电流模式，SiC MOSFET需承受硬换向
• 直流母线电压需≥650V（相电压较高所致）

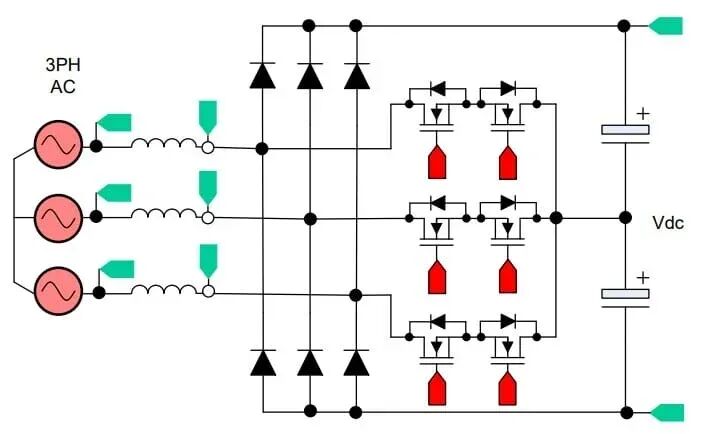

维也纳整流器（Vienna Rectifier）

• 三相系统专用拓扑
• 采用650V背对背开关配合高压SiC二极管
• 直流侧可引出中点，将母线电压均分
• 多用于充电站，也可用于OBC

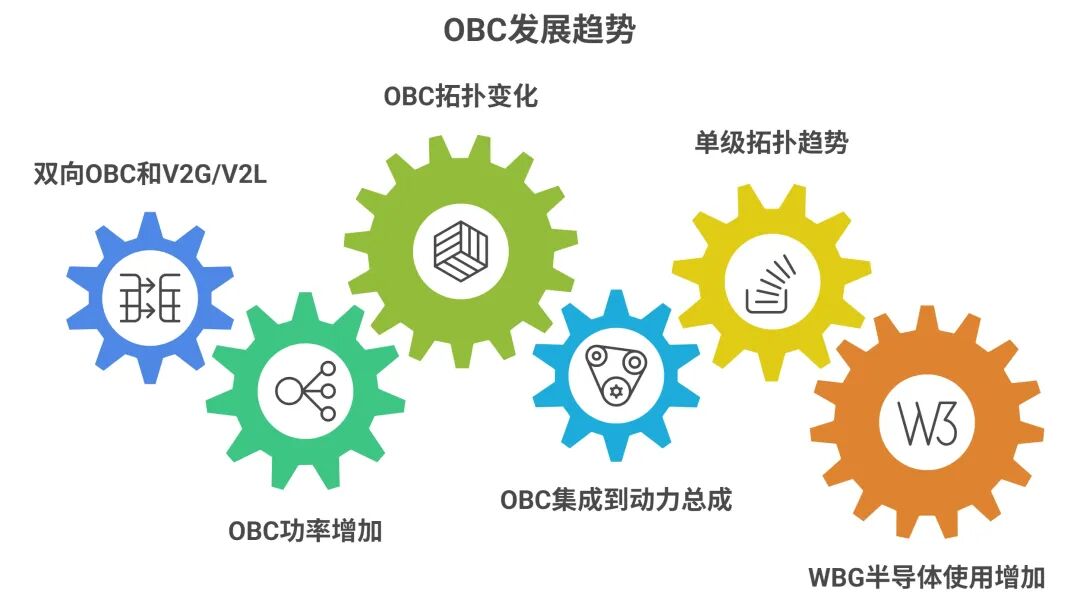

三、OBC技术发展趋势

目前车载OBC有以下几个明显的发展趋势。

3.1 双向OBC与V2G、V2L逐渐成为标配

OBC按功率流向可分为单向和双向两类：

• 单向OBC：仅支持电网→电池充电
• 双向OBC：集成逆变功能，支持电池→电网/负载放电

目前特斯拉、比亚迪、吉利、长城、奇瑞等主流车企均在推进双向充电技术的量产应用。双向OBC赋予车辆两大核心能力：

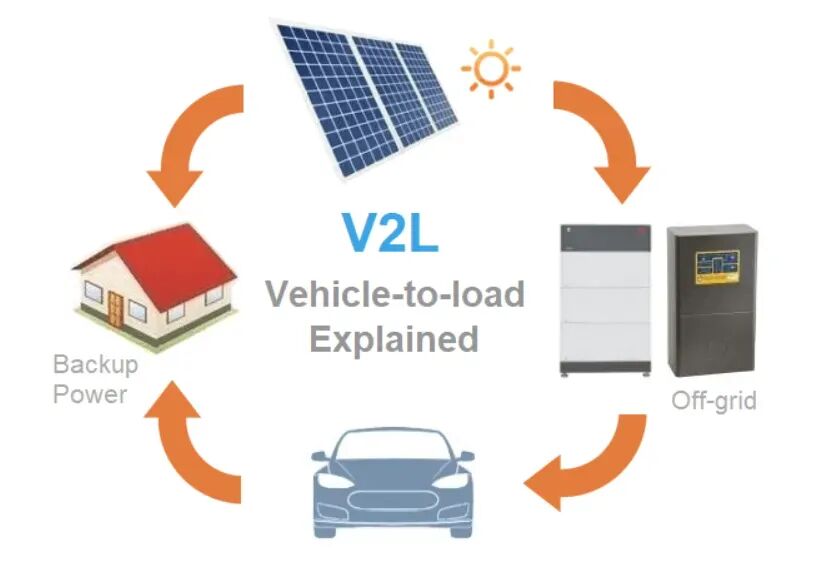

V2L（Vehicle to Load）

• 通过专用转接板输出220V/50Hz或110V/60Hz交流电
• 应用场景：户外露营、车载冰箱供电、应急电源等


V2G（Vehicle to Grid）

• 将车载电能回馈至电网
• 在用电高峰时段参与电网调峰

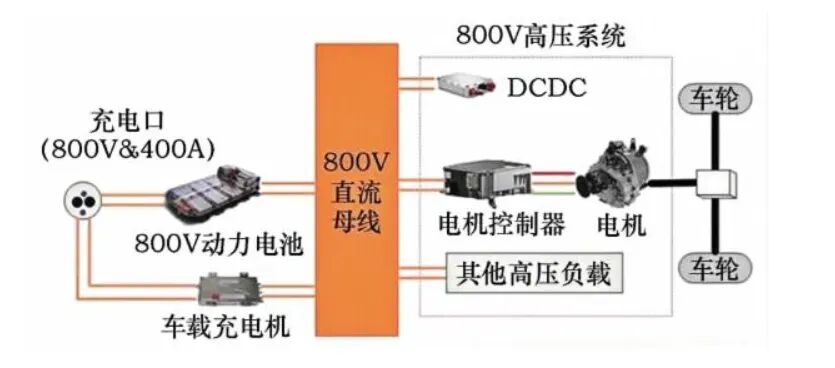

3.2 随着800V架构发展，OBC的功率越做越大，高端车型22kW OBC可能成为趋势

传统OBC功率等级以3.3kW、6.6kW为主。随着电池电压平台向800V演进，OBC也在向高电压、大功率方向发展：

• 当前趋势：800V平台+11kW OBC成为高端车型配置
• 未来方向：22kW等

挑战：功率提升伴随转换损耗增加，高压要求更大绝缘间距，导致体积膨胀。因此，小型化是OBC的迫切需求。

3.3 随着800V架构发展，OBC的拓扑结构也在发生变化

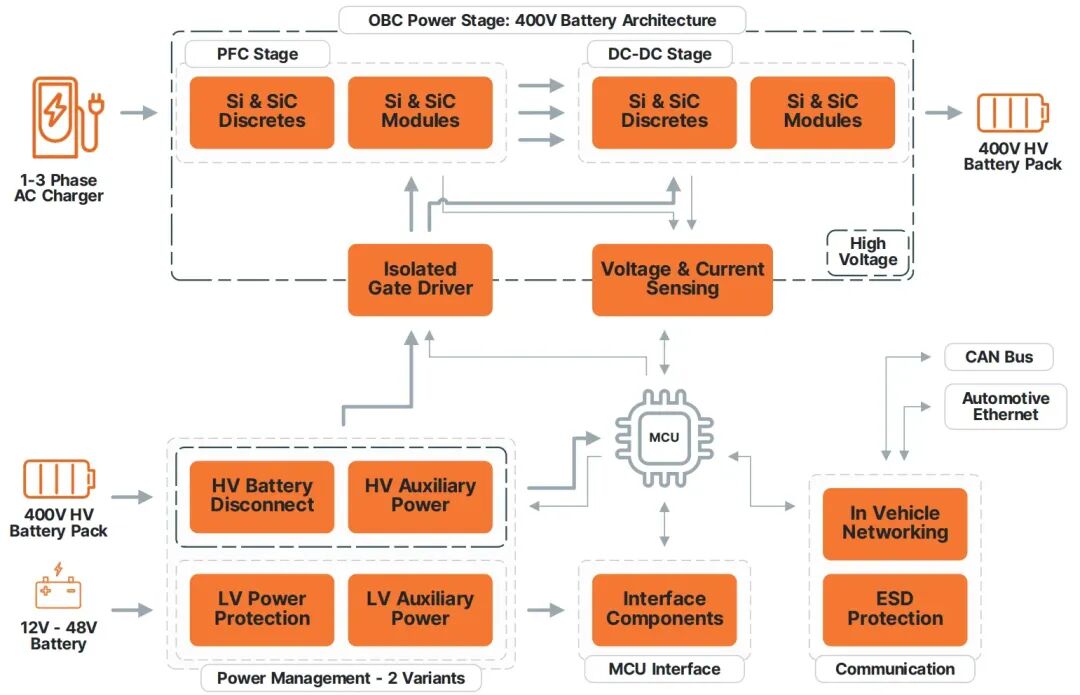

不同电压平台对应不同拓扑方案：

各厂商方案示例：

• TI（PMP22650参考设计）：两相图腾柱PFC + CLLLC + 同步整流（基于GaN的6.6kW双向方案）

• ST多方案：

• 级联DAHB拓扑：400V/800V可选，采用650V GaN
• 1200V SiC LLC/ZVS：单向方案
• DAB拓扑：双向V2L/V2G方案
• 安森美（EliteSiC APM32）：三相PFC + 双向CLLC，11~22kW功率等级

• 采用1200V SiC功率模块
• 优势：尺寸紧凑、散热优化、杂散电感低、EMC性能优
• GaN Systems（英飞凌）：三级飞跨电容PFC + 三级飞跨电容DAB

• 11kW功率等级
• PFC峰值效率99%，DAB峰值效率98.5%

3.4 集中化架构发展之下，OBC逐渐集成进动力总成内，形成多合一电驱

空间优化需求推动OBC与其他系统深度融合：

初级集成：OBC + DC/DC二合一

• 共享机械外壳和冷却系统
• 部分元器件复用
• 提升功率密度，优化成本

进阶集成：多合一电驱动系统

• 2015~2018：电机+减速器+电控（3合1）
• 2019~2021：加入OBC+DC/DC+PDU（6~8合1）
• 当前水平：12合1乃至16合1
• OBC通常集成于动力总成模块

3.5 两级拓扑效率和成本瓶颈瓶颈逐渐显现，单级拓扑正在成为新趋势

传统两级式（PFC+DC/DC）存在固有缺陷：

• 两次能量转换导致效率受限
• 电路复杂，元器件数量多
• 体积、重量、BOM成本难以压缩

单级拓扑创新案例：

3.6 禁带半导体（WBG）的SiC和GaN在OBC中使用量增加，是大势所趋

硅基功率器件在OBC应用中已触及效率和功率密度瓶颈，SiC和GaN等宽禁带半导体成为突破方向。

SiC器件

凭借高临界电场、高电子迁移率、高温耐受和高导热性，SiC成为大功率OBC的首选。英飞凌、安森美、ST、罗姆等厂商均提供成熟方案。

创新封装技术：

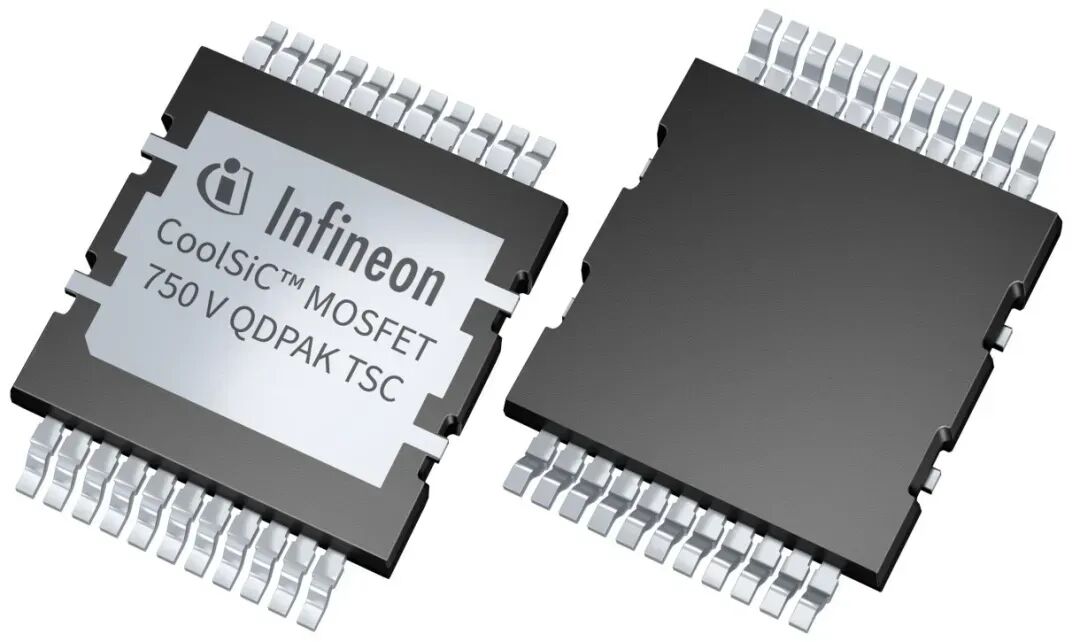

• 顶部散热（TSC）：英飞凌开发的DDPAK/QDPAK封装
• 热阻降低约35%
• 实现器件与PCB热解耦
• 优化走线设计，提升可靠性

• 半桥顶部散热：华为、比亚迪、吉利等采用的替代方案


GaN器件

GaN正加速渗透OBC领域，各厂商积极布局：

• 汇川联合动力：6.6kW GaN二合一电源，OBC+DC/DC集成，96%效率，4.8kW/L功率密度
• 欣锐科技：'锐虎'9代平台，业界首款基于双向GaN的单级矩阵变换器拓扑量产方案
• 马自达×罗姆：联合开发GaN功率半导体OBC、DC/DC及逆变器
• 名古屋大学×松下：合作开发紧凑型GaN OBC
• 器件供应商：英诺赛科、英飞凌、纳微半导体等持续推出车规级产品

四、结语

车载OBC作为电动汽车能量管理的核心部件，正经历从单向到双向、从低功率到高功率、从两级到单级、从硅基到宽禁带、从独立部件到深度集成的全方位技术演进。随着800V高压平台的普及和V2X生态的成熟，OBC将继续向更高效率、更高功率密度、更强功能集成度的方向迈进，成为推动电动汽车技术革新的重要力量。
