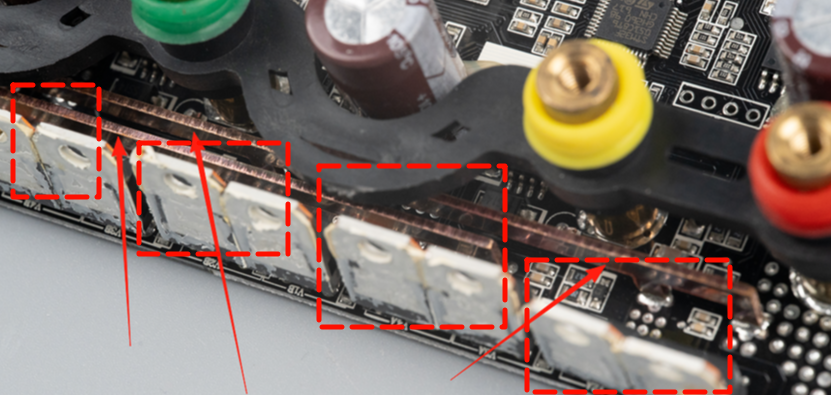

MOS管并联是最为常见的降本手段，不仅能实现功率要求，还能压缩成本和物料的种类数，比如电瓶车控制器（12管的）就是采用两两并联的方案。
那MOS并联使用时需要注意哪一些要点呢？
（1）型号一致
这个就不用多说了，这个主要为了并联的MOS参数能保持一致，最好能保证同一批次生产的，重点关注 Vgs(th) 和 Rds(on) 的匹配度。Vgs(th) 的微小差异在并联时会导致巨大的电流分配不均。尽量选择 Vgs(th) 分布集中的器件。
MOSFET的 Rds(on) 具有正温度系数（温度升高，电阻增大），这有利于静态热平衡。但前提是初始参数和散热条件要基本一致。
（2）回路对称

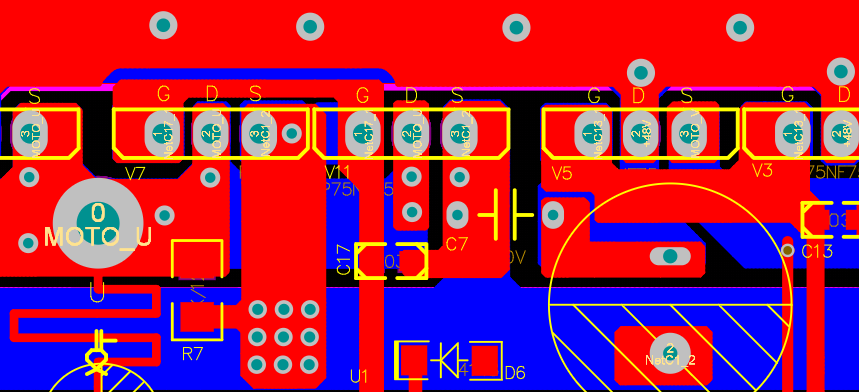

- 功率回路对称：从电源输入到负载输出的主电流路径，到每个MOS管的导线长度和阻抗必须完全相同。推荐使用“星形连接”或“对称平面”布局。
- 驱动回路对称：驱动信号到每个MOS管栅极的走线长度、形状应尽可能一致，以减少寄生电感的差异。
（3）减小寄生电感
- 使用宽而短的铜箔连接功率路径。
- 将并联的各管紧密排列，减少回路面积，以降低源极寄生电感。源极电感会负反馈影响栅极驱动电压，加剧动态不均流。
（4）源极单独引出
理想情况下，每个MOS管的源极应通过独立的走线连接到公共的源极点（Kelvin Connection），尤其是对于大电流、高频应用。这可以避免在一个管子的源极电流变化时，通过共用走线的寄生电感干扰其他管子的栅源电压。

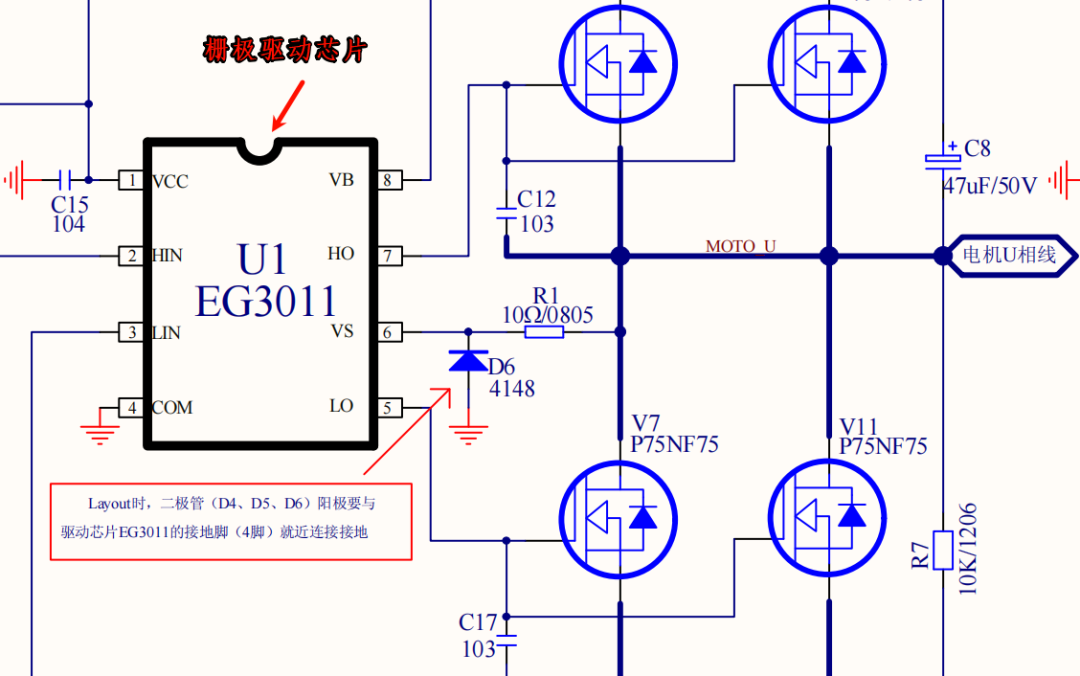

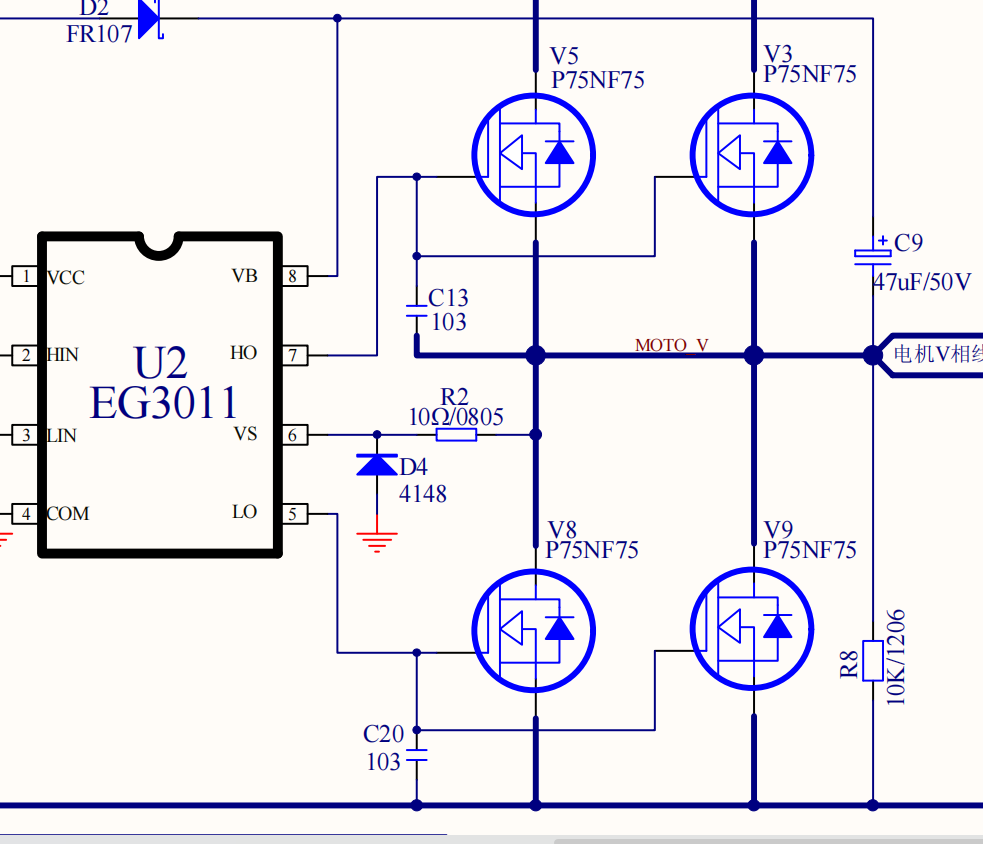

（5）驱动能力必须足够强
并联后总栅极电容成倍增加。需要计算总栅极电荷 Qg(tot)，确保驱动电路能提供足够的峰值电流（Ig = ΔVgs / Rg）来快速充放电，否则开关损耗剧增，并可能引起动态不均流。
（6）独立的栅极电阻
- 抑制栅极振铃。
- 平衡因 Ciss 微小差异导致的充电速度差异，改善动态均流。
- 隔离栅极环路，防止寄生振荡。
- 必须为每个MOS管的栅极串联一个独立的电阻（通常10-100Ω）。
- 作用：
- 抑制栅极振铃。
- 平衡因 Ciss 微小差异导致的充电速度差异，改善动态均流。
- 隔离栅极环路，防止寄生振荡。
低阻抗驱动回路：驱动IC应靠近MOS管，驱动走线尽量短、粗，形成最小环路。
（7）均热设计
必须确保所有并联MOS管处于相同或极其接近的温度。
- 使用公共的、厚实的散热基板（如铜块、铝基板）。
- 使用导热硅脂或导热垫确保每个管壳与散热器接触良好、热阻一致。
- 避免“热耦合”布局：不要让管子一字排开，导致下游管子处于上游管子的热风道上。建议采用对称或交错排列，使它们处于相同的环境温度中。

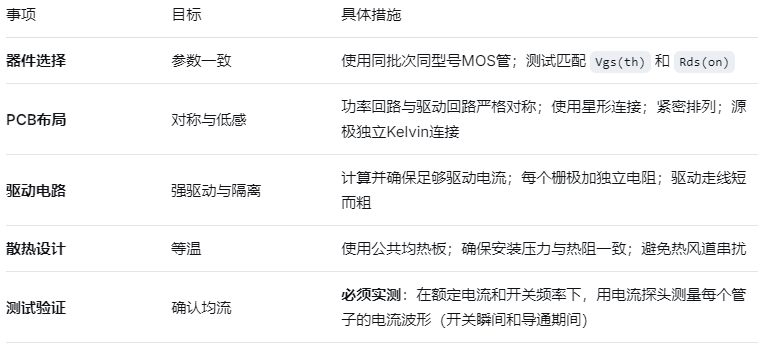

总结：
最后：布局布线的对称性是成功并联的基础，其重要性甚至高于器件参数的匹配。务必在原型阶段进行详细的静态和动态电流测试，以确保均流效果。
