在电路设计上，我们见到最多的是使用MOS管最为开关控制器件，但是MOS管除了具有开关的功能之外，还有隔离作用，下面就和大家一起看一下吧。
如何实现隔离作用呢？

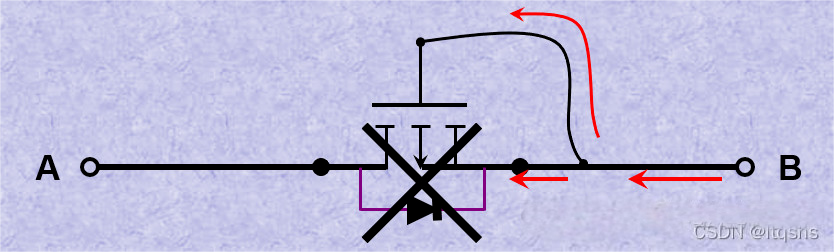

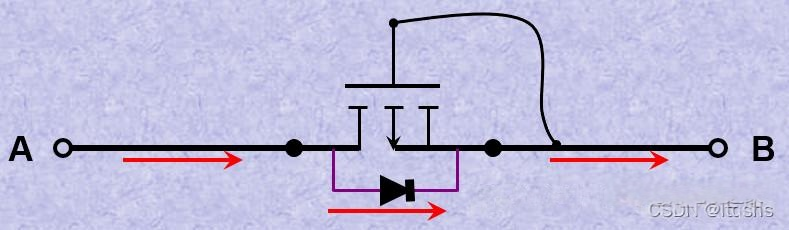

MOS管的隔离作用，其实质也就是实现电路的单向导通，它就相当于一个二级管。
但在电路中我们常用隔离MOS，是因为：使用二级管，导通时会有压降，会损失一些电压。而使用MOS管做隔离，在正向导通时，在控制极加合适的电压，可以让MOS管饱和导通，这样通过电流时几乎不产生压降。

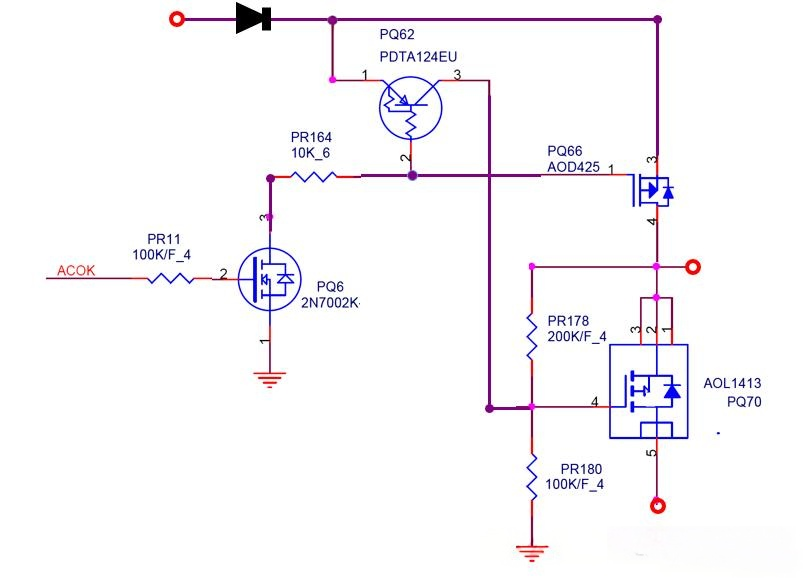

大家都知道当给笔记本电脑供电时有三种情况：

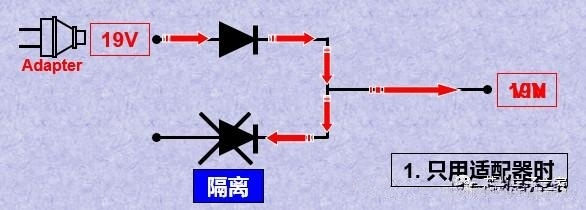

只用适配器供电
只用电池供电
适配器和电池同时供电
当然还有突然断电时，适配器依然连接着电脑，测试是电池供电，当然这就涉及到保护电路的问题了。

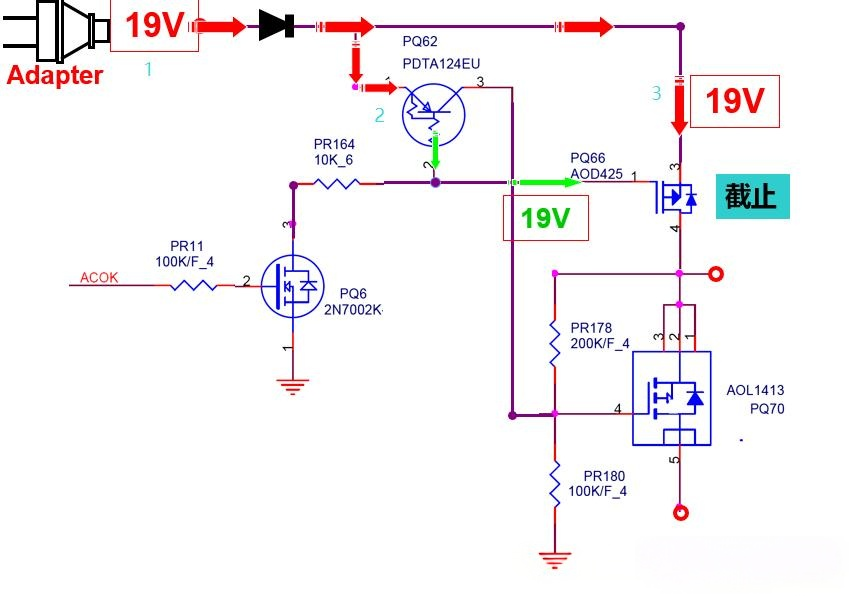

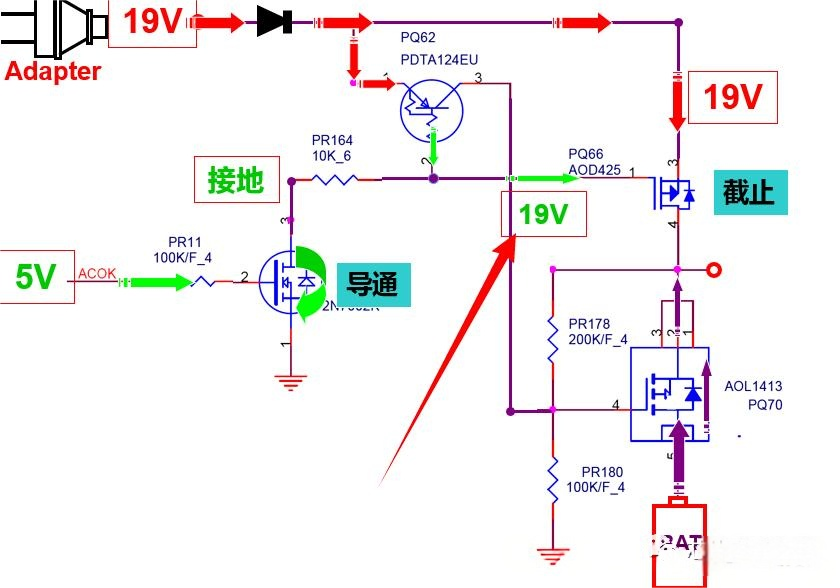

这里当连接适配器的时候，这儿发现PQ66是截止的，因为这儿的PQ66是PMOS管，栅极电压等于源极电压=19V（实际中应该是近似相等）

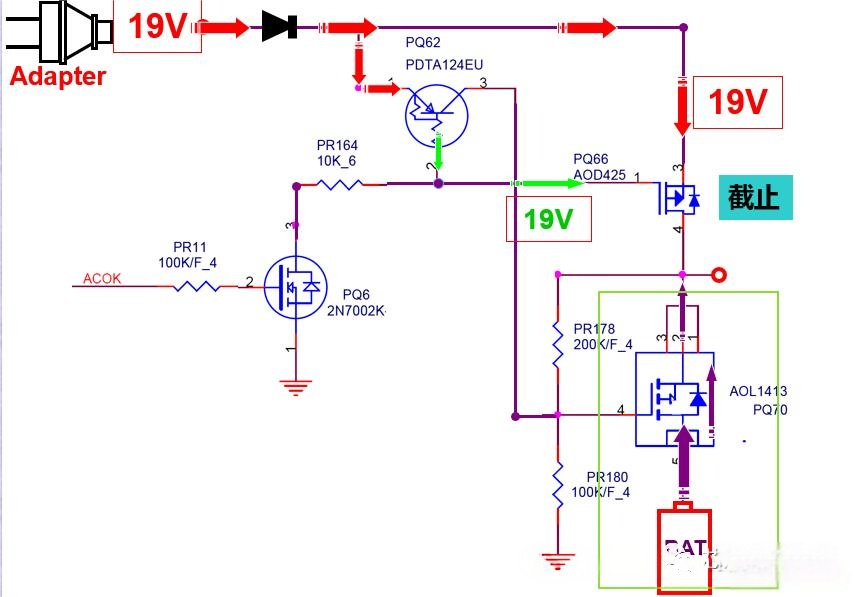

在接入适配器的同时接入电池，此时PQ70导通，栅极电压为零。

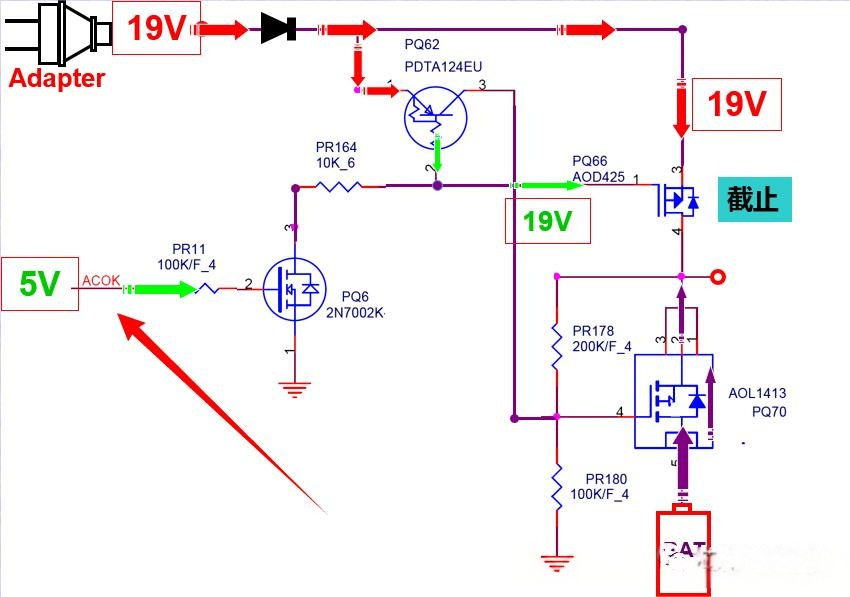

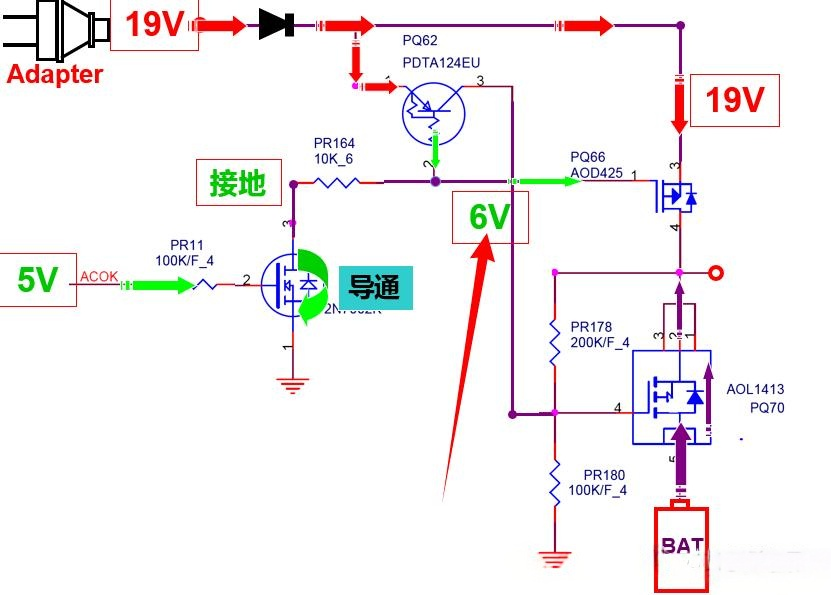

在PQ6的栅极接入5V电平，PQ6导通，栅极电压大于源极电压。
大家知道这儿19V的电压为什么会变成6V吗？欢迎后台留言交流哦

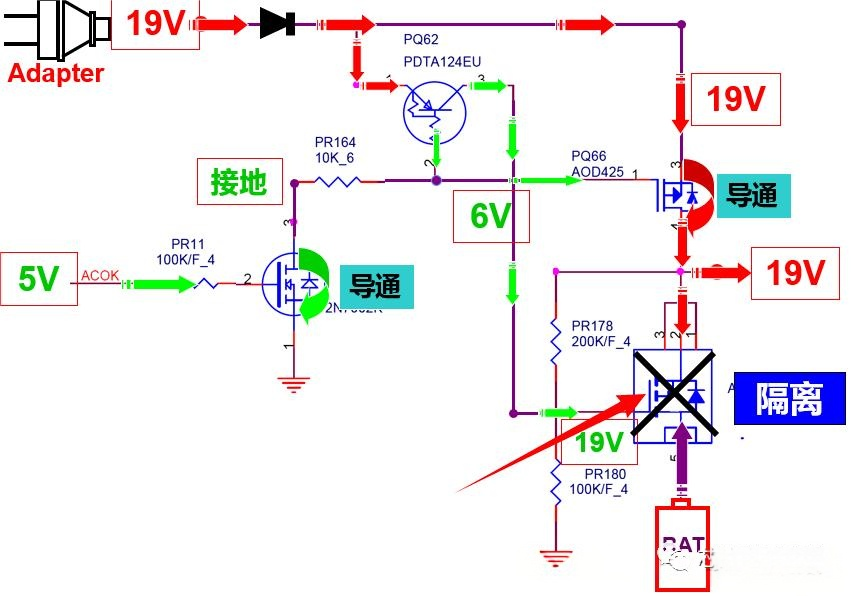

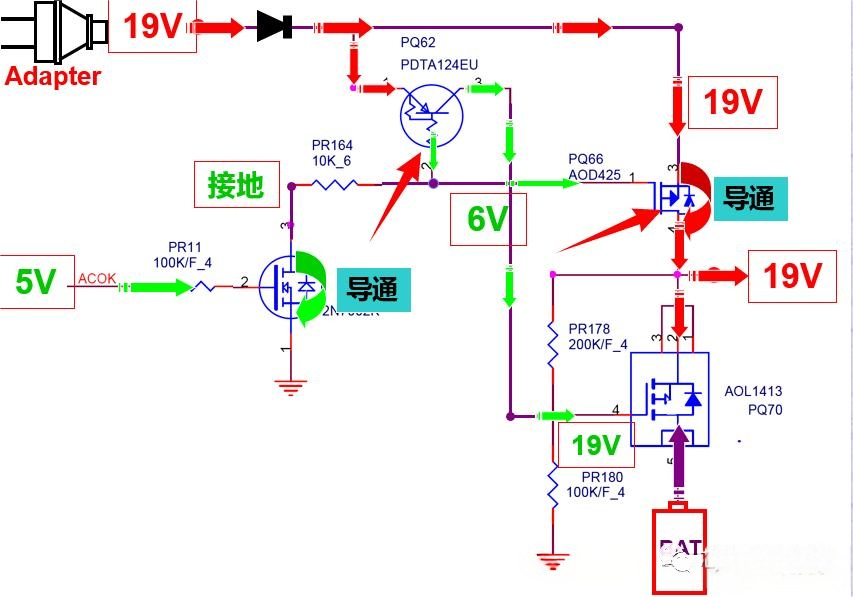

此时PQ62和PQ66导通，使得PQ70栅极电压为19V，故PQ70截止，不再用电池供电。
PQ70起到隔离的作用。
笔记本主板上的隔离，其实质是将适配器电压（+19V）和电池电压（+12V左右）分隔开来。不让它们直接相通。但又能在拔除任意一种电源时，保证电脑都有持续的供电，实现电源无缝切换。

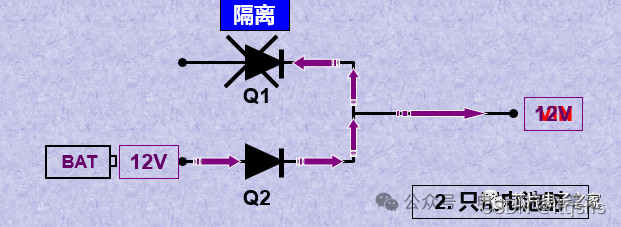

问题：为什么在不用适配器时，还要用Q1隔离12V呢？

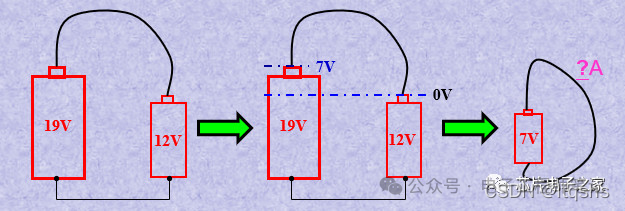

找到的一种解释是：人们在使用笔记本电脑时，经常会同时插上适配器和电池。如果遇到电网停电，笔记本会自动切换到电池12V供电。这个时候适配器虽然不再供电，但仍相连在笔记本上。如果没有Q1隔离，12V电压会直接进入适配器内部的输出电路，有可能烧毁适配器。这一解释自己没有做过验证，大家可以讨论一下对与错。
而正常的电池充电电压是经过芯片精密控制的，一般只比电池实际电压高出一点点，以保证电流不会过大造成电池过分发热。
当Q2隔离管击穿短路后，长时间的超负荷工作，极有可能损坏适配器。
