DC/DC电源模块失效分析:从上管烧毁到瞬态过压的深度探究

2026-02-04 12:00:04

电源模块的可靠性是电子系统稳定运行的基石。本文将以一起某型号DC/DC电源模块的失效案例为切入点,详细解析故障分析的流程、物理证据,并基于工程经验和电路原理,推断出导致芯片核心组件烧毁的最可能根因。一、故障现象与初步测试

本次分析的样品为一块DC/DC电源模块。在初步的电性能测试中,我们观察到以下关键异常:

1. 电气异常:Vin-Vout短路

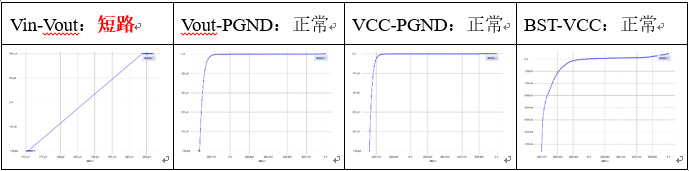

通过IV特性测试,我们发现模块的Vin(输入电压)与Vout(输出电压)管脚之间存在短路现象。这直接表明电源通路中的主开关元件或相关保护电路已发生击穿。

测试项

结果

异常分析

Vin-Vout

短路

主电源路径击穿,通常指向高侧开关管

Vout-PGND

正常

低侧开关管或输出电容未见明显异常

VCC-PGND

正常

控制电路供电正常

2. 无损检测:排除外部因素

为确保故障信息的完整性,我们首先进行了无损检测,结果均显示未见明显异常:

  • 外观检查: 无物理损伤、裂纹或变色。
  • X射线检查: 内部键合线、芯片位置、焊点均正常。
  • 声扫检查: 封装内部未见分层或空洞缺陷。

结论: 故障并非由外部应力或封装缺陷引起,而是源于芯片内部的电应力失效。

二、物理证据:锁定故障点

在排除外部因素后,我们对芯片进行了开盖(Decapsulation)操作,并使用光学显微镜(OM)进行内部检查。

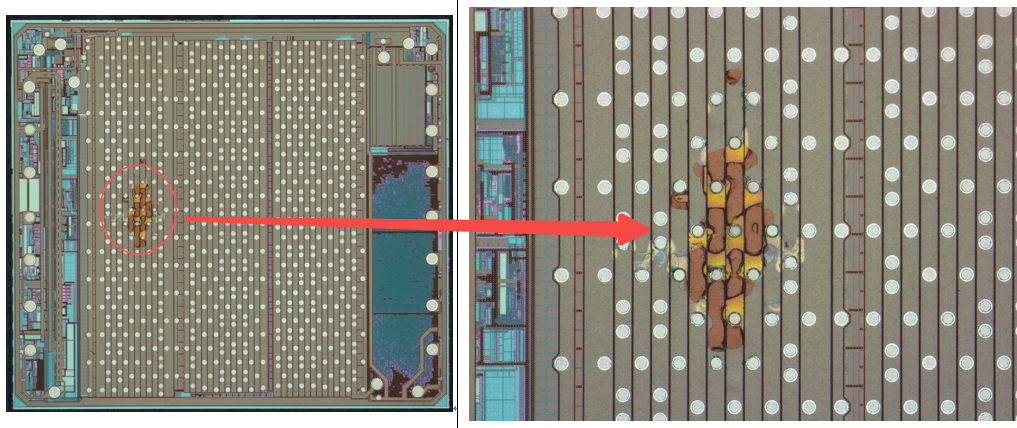

OM检查结果: 芯片内部的上管(High-side MOSFET) 区域存在明显的烧毁形貌。

技术解读: 上管是同步降压(Buck)DC/DC转换器中直接连接Vin的开关管。其烧毁是Vin-Vout短路的直接物理证据。MOSFET的击穿烧毁通常是由于其漏源电压(Vds)或漏极电流(Id)瞬时超过了器件的绝对最大额定值(Absolute Maximum Ratings),导致雪崩击穿或热击穿。

至此,故障点被精确锁定为:DC/DC芯片内部的上管MOSFET击穿短路,

上管烧毁形貌是典型的过压击穿特征。

三、根因推断:最可能的失效机制

基于上管烧毁这一核心证据,我们将故障根因锁定在瞬态过应力上。报告提出了三个假设,我们将逐一分析并推断最可能的根因。

1. 假设一:芯片固有耐压不足(设计缺陷)

  • 分析: 如果芯片的Vin耐压规格本身就低于应用电压,或同批次芯片存在一致性问题,则可能导致失效。
  • 判断: 这种可能性较低,除非是新导入的器件或设计裕量极小。如果Vin长期处于临界状态,失效可能表现为老化加速而非瞬时烧毁。需要通过对同批次未失效芯片进行极限耐压测试来验证。

2. 假设二:应用环境输入过压(系统应力)

  • 分析: 系统在运行过程中,可能存在热插拔、负载瞬变或系统电源切换等场景,在Vin端产生电压尖峰,超过了芯片上管的Vds额定值。
  • 判断: 这是开关电源失效的常见原因。但我们需要找到产生这个尖峰的具体机制。

3. 假设三:反向Boost效应导致的瞬态过压(工作模式问题)

  • 分析: 在开关机等瞬态时序下,如果DC/DC芯片处于FCCM(强制连续导通模式),可能发生反向Boost现象。
  • 在FCCM模式下,电感电流允许反向。当系统关机或Vin突然下降时,如果Vout侧仍有储能(如大电容),Vout会通过电感向Vin侧反向供电。此时,电感电流反向,流经上管的体二极管,并在关断瞬间,由于寄生电感和电流的快速变化(di/dt),会在Vin端产生一个巨大的瞬态电压尖峰。这个尖峰电压可能远超芯片规格,直接导致上管击穿。
  • 机制的特异性: 在DC/DC转换器中,反向Boost是一个高度特异且危险的瞬态过压生成机制,它能产生比普通电源纹波或尖峰更高、更尖锐的电压应力。

  • 工程经验: 在同步整流的Buck转换器中,尤其是在FCCM模式下,开关机时序控制不当或Vout侧储能过大,极易引发反向Boost,导致Vin侧开关管失效。

因此,最可能的根因是:在开关机或特定负载瞬态时序下,芯片处于FCCM模式,引发了反向Boost效应,在Vin端产生了超过上管Vds额定值的瞬态电压尖峰,导致上管击穿烧毁。

四、后续验证与建议

为了最终确认根因,我们建议进行以下关键验证工作:

  • Vin波形监测: 使用高带宽示波器,在模块的开关机瞬间和重载/轻载切换时,精确捕捉Vin端的电压波形,重点观察是否存在超过规格书指标的瞬态尖峰。
  • 模式与时序分析: 结合芯片规格书,分析在FCCM模式下,开关机时序是否留有足够的裕量来抑制反向Boost效应。

总结: 这起失效案例再次提醒我们,在电源设计中,瞬态应力往往是导致器件失效的隐形杀手。对开关机时序和工作模式的深入理解,是确保系统长期可靠性的关键。
