碳化硅(SiC)MOSFET因其优异的电气特性，如高开关频率、低导通损耗和高温稳定性，在电镀电源驱动设计中展现出巨大潜力。本文将系统探讨SiC MOSFET在电镀电源中的应用优势、关键技术及设计考量。

1、SiC MOSFET在电镀电源中的技术优势

SiC MOSFET相较于传统硅基器件具有显著性能优势，特别适合高频脉冲电镀应用场景：

高频工作能力：SiC器件可实现80kHz以上的高频开关，显著提高脉冲电镀的阴极极化程度，改善镀层质量。高频工作减薄了扩散层厚度，降低浓差极化，提高极限扩散电流密度。

高效能量转换：SiC MOSFET的低导通电阻(RDS(on))和快速开关特性减少了电源损耗，提升系统整体效率。实验表明，采用高频脉冲电源可使电镀过程阴极极化值增大，促进晶核形成，获得更致密的镀层结构。

高温稳定性：SiC材料宽禁带特性(3.26eV)使其能在200°C以上环境稳定工作，适合电镀车间的高温环境。

2、高频脉冲电镀电源关键技术

2.1脉冲参数优化

高频脉冲电镀电源的核心参数需根据镀层要求精确控制：

频率选择：研究表明80kHz频率对Ni-Co/SiC复合镀层形成效果最佳。高频脉冲通过抑制放电离子浓度梯度形成，改善沉积均匀性。

占空比控制：优化占空比(如0.24)可平衡沉积速率与镀层质量。占空比影响阴极极化程度，进而影响镀层晶粒尺寸和孔隙率。

电流密度调节：3A/dm²的平均电流密度被证明适用于镍钴合金碳化硅镀层制备。SiCMOSFET的快速响应特性便于实现电流密度的精确调控。

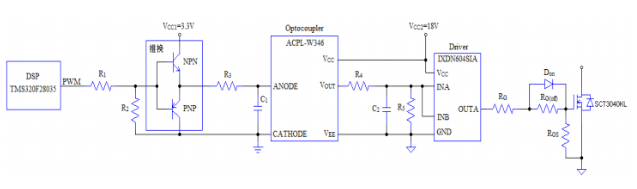

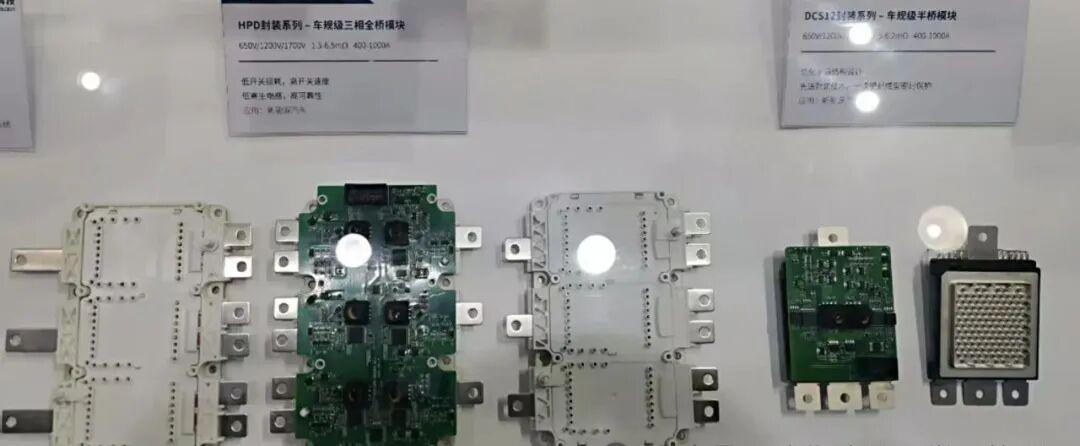

2.2驱动电路设计

SiC MOSFET驱动电路需解决以下关键问题：

栅极驱动设计：SiC MOSFET通常需要+15V/-5V的栅极驱动电压以确保可靠开关。驱动电路需提供足够的驱动电流(di/dt)以克服器件输入电容(Ciss)。

开关速度控制：过快的开关速度(dv/dt>50V/ns)可能导致电磁干扰(EMI)问题。可通过栅极电阻调节开关速度，平衡效率与EMI。

保护电路：包括过流保护、过温保护和短路保护。SiC器件的高频特性要求保护电路具有ns级响应速度。

3、系统架构与实现

基于SiC MOSFET的电镀电源典型架构如下所示：

3.1功率拓扑选择

LLC谐振变换器：适合高频工作，利用SiC器件优势实现高效能量转换。

多电平逆变器：可降低器件电压应力，提高输出波形质量。

3.2控制策略

自适应PID控制：根据电镀液阻抗变化实时调节脉冲参数。

数字脉宽调制(DPWM)：实现精确的占空比控制，分辨率应达到0.1%以上。

4、应用案例与性能分析

4.1、Ni-SiC纳米复合镀层制备

采用SiC MOSFET高频电源(80kHz)制备的Ni-SiC纳米复合镀层表现出：

硬度提高30%以上

孔隙率降低50%

耐磨性显著改善

4.2太阳能硅片切割线电镀

SiCMOSFET电源用于钢线表面碳化硅微粒电镀，实现360°均匀沉积。系统参数：

频率：50-100kHz可调

最大电流密度：5A/dm²

沉积速率：2-5μm/min

5、未来发展方向

智能控制系统：结合机器学习算法优化脉冲参数，适应不同镀液配方。

多物理场耦合仿真：建立电-热-流-质多场耦合模型，预测镀层性能。

新型复合镀层开发：探索SiC纳米颗粒与其他增强相(如金刚石)的共沉积工艺。

绿色电镀技术：开发低能耗、低污染的电镀工艺，减少添加剂使用。

SiCMOSFET为电镀电源提供了革命性的技术平台，其高频特性与电镀过程的电化学原理高度契合。未来随着SiC器件成本下降和控制算法进步，基于SiC的电镀电源将在工业领域获得更广泛应用。
