摘要：
针对传统的控制策略动态性能不足，电压达到稳态值较慢，受到负载切换扰动较大及SiCmosfet反向导通压降较大等缺点，提出了一种对CLLC谐振变换器的自抗扰控制策略，在无需对CLLC谐振变换器精确建模的情况下，建立扩张状态观测器和设计PD控制器，将副边设计为有源整流桥，以提升动态响应性能，降低超调量，减小超调时间，减少谐波含量，在不增加额外器件的情况下减小损耗，进一步提升变换器的功率密度，降低了二极管压降对于整流电压的不利影响，对输出电压进行参数优化.设计了一个输入为350V，输出为300V，功率3kW的双向全桥CLLC谐振变换器，以罗姆公司sct3060al-eSiCmosfet的数据为例，运用该方法通过simu‐link对变换器进行正向、反向仿真验证.结果表明，与传统控制策略对比仿真，其超调量从3.3%降低至1.6%，且超调时间更短，系统谐波含量更少.验证了对于CLLC谐振变换器采用自抗扰控制相比于传统控制策略具有超调量小、调节时间短、输出电能质量好的优点。
引言
随着科技的发展，在电力电子领域，对功率变换器的功率密度、转换效率、动态性能等要求不断提高.目前将新兴的宽禁带半导体材料应用于功率变换器成为热点话题.宽禁带半导体材料优越的特性为电力电子技术发展带来了新的提升.相较于硅材料，碳化硅材料具有更高的电子饱和速度、更低的功率器件功率损耗，且碳化硅材料的单位面积载流能力强，故器件的功率密度得以提高.对半桥LLC拓扑选用碳化硅器件进行参数设计，实现了软开关，为SiC器件在LLC变换器应用中提供了理论分析.但其设计的开关谐振频率为40kHz，对于SiCmosfet来说设计较为保守.将SiC器件应用于混合动力汽车和电动汽车上，大幅降低油耗，扩大驾驶舱空间.提出一种SiC三相逆变器热设计方法，分析了散热器热阻值几何结构、特性参数的关系，并验证该热设计方法的合理性与正确性，但没有考虑到SiCmosfet的压降问题。
介绍了软开关的原理，将软开关与传统的硬开关作对比设计，突出了软开关能够降低开关损耗，提升转换效率的特点.但文中的控制方式为开环控制，无自动纠偏能力，引入高频软开关技术，可在宽泛的输入电压范围内可靠工作，电源开关以半桥的形式连接，但该拓扑结构电压应力较大，不适用于电压等级较高的场合，中相较于半桥功率变换器，全桥功率变换器开关管应力仅为其一半，因此，能实现较大功率的变换.其中双向CLLC全桥谐振变换器相较于普通LLC谐振变换器，实现双向隔直，避免因电压方波不对称导致变压器偏磁饱和的问题，但其采用的传统PI控制策略，当负载切换扰动较大时，其响应速度比较慢、波动较大。
对于车载双向DC/DC变换器而言，当汽车行驶工况改变时，变换器负载存在突变的情况，母线电压出现较大波动.因此，车用双向DC/DC变换器除了安全、可靠等常规要求外，还要求具备更高的动态响应性能.基于上述问题，本文针对CLLC谐振变换器设计了自抗扰控制策略，通过仿真对比传统控制策略验证了该控制策略的有效性，并针对CLLC变换器特点和SiCmosfet反向导通压降较大的特性，将副边设计为有源整流桥，在不增加额外器件的情况下减小损耗，进一步提升变换器的功率密度.
1、基于SiC器件的车载双向全桥CLLC谐振变换器设计
1.1拓扑结构
1.2CLLC电压增益特性分析

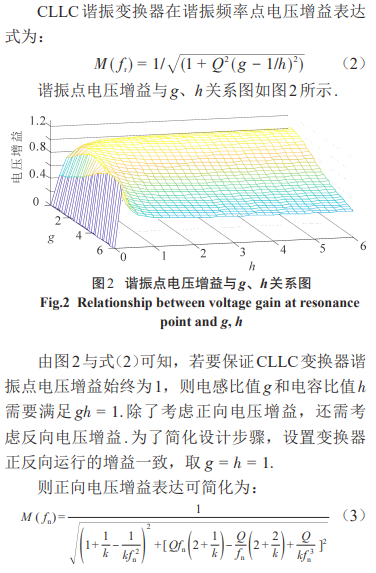

与传统LLC谐振变换器不同，CLLC谐振变换器增加了原副边谐振电容的比值h和原副边谐振电感的比值g.传统LLC变换器谐振点电压增益为1旦对于CLLC谐振变换器随看g、h参数的变化，谐振点的电压增益也发生改变，因此，在设计时需要明确它们的关系。

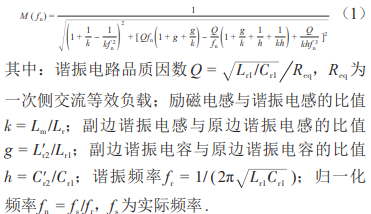

CLLC谐振变换器的正向电压增益表达式为：
1.3软开关设计
1.3.1死区时间和Lm的关系
CLLC谐振变换器工作在感性区域时，能够实现原边开关管的零电压开通(ZVS).在ZVS过程中，寄生电容需在死区时间进行完全充放电，才能确保谐振变换器原边开关实现ZVS.因此，需要分析这些参数的影响.在死区时间内，谐振电流等于励磁电流的峰值，而励磁电流的峰值为：

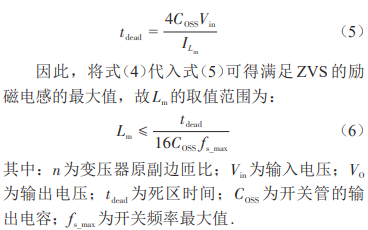

死区时间内，励磁电流峰值需满足对输出电容完全充放电，则可得：
1.3.2k值限定条件
k值、Q值范围的选取对于CLLC谐振变换器的设计至关重要，为了满足设计需求，取值应满足以下条件：

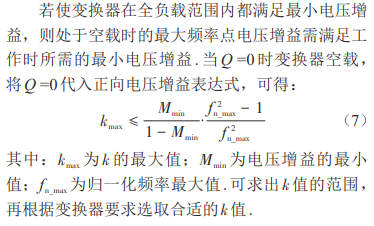

1.3.3Q值限定条件
在设计Q值时需要保证在满载的情况下变换器的最小电压增益满足工作时所需的最大电压增益，即：

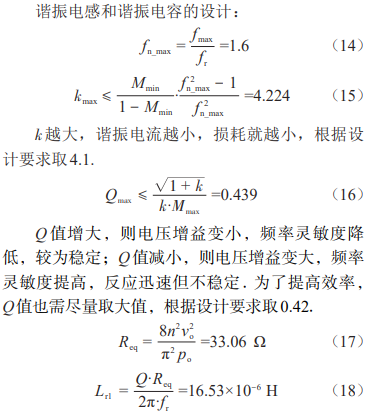

1.4谐振变换器参数设计
全桥CLLC谐振变换器参数设计方法较多，但都比较复杂.本文优化参数设计方案，减少了不必要的构图与参数计算，方法简便，流程清晰。
1、变换器设计规格
全桥CLLC谐振变换器的设计参数如表1所示.
2、参数设计
变压器匝比：
1.5、基于SiCmosfet有源同步整流桥设计

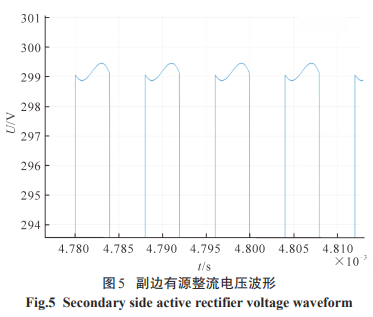

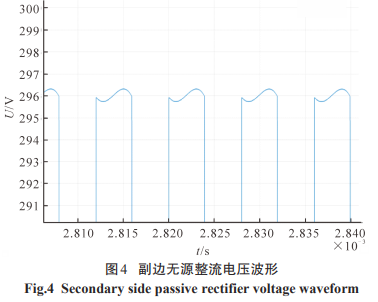

Mosfet在无驱动时，反向导通压降比较大，SiCmosfet其无源导通损耗也较大.以罗姆公司sct3060al-eSiCmosfet为例，其二极管导通压降达到3.2V.当有驱动时反向导通与正向导通相似.为了实现DC/DC变换器的能量双向流动，其副边需进行整流设计.有源整流、无源整流电压波形如图4—图5所示.
由图4、图5可知：采用SiCmosfet的无源整流，由于它存在着二极管导通压降，整流桥部分电压降低至296V，器件功率损耗较大；相反有源整流桥没有二极管导通压降这一环节，其整流部分电压为299V，器件功率损耗较低.通过对SiCmosfet副边进行有源整流桥的设计，达成了对整流桥电压输出的优化.
根据CLLC谐振变换器的模态分析可知，当开关频率为fm
2、自抗扰控制算法
新能源汽车行驶工况较为复杂，母线电压受负载变化而扰动，这就要求车用双向DC/DC变换器具有更高的动态响应性能.传统PID控制器有如下4点主要缺陷：
1、被控输出是动态环节输出，存在惯性，其变化不能跳变；
2、PID控制中需要用到误差微分信号，在过去没有提取微分型信号的合理策略和装置；
3、P、I、D的线性组合并非是最适合的组合形式，可以寻求更合适、更有效的组合形式；
4、它的误差反馈常使系统反应迟钝，容易产生震荡和控制饱和.故谐振变换器动态性能不足，受到负载切换扰动较大.基于上述问题，本文针对CLLC谐振变换器设计了自抗扰控制策略.
2.1自抗扰控制基本原理
自抗扰控制器由扰动补偿、比例微分控制器、线性扩张状态观测器3部分组成.其基本结构如图6所示[15].
由图6可知，线性扩张状态观测器（LESO）利用系统的输入输出来估计扩张后的系统状态，是控制器的核心部分.对于n阶系统LESO状态方程为：

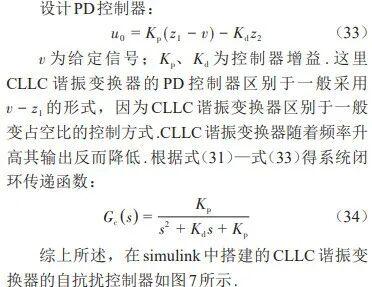

2.2、CLLC谐振变换器的自抗扰控制器
3、仿真及分析
根据前面的分析设计，对系统正向和反向运行进行仿真.开关管采用罗姆公司sct3060al-eSiCmosfet的具体参数进行仿真，通态电阻为0.6Ω，寄生二极管压降为3.2V.分别对变换器在正向和反向运行时不同工作情况下进行仿真.正向仿真波形如图8—图11所示.图8中，原边开关管的漏源极电压下降为0时，开关管才开始导通，满足ZVS开通.图9中，变换器工作在谐振频率处，由于工作在谐振点，该谐振电流的波形近似为正弦波.由图10可知副边整流二极管恰好实现零电流关断（ZCS）.由图11可知，此时输出电压稳定在300V。

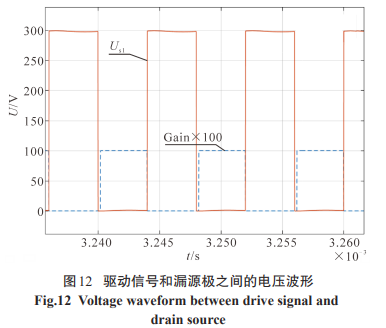

反向仿真波形如图12—图13所示.同正向分析方法类似，可以看出全桥CLLC谐振变换器参数设计合理，能够实现ZVS和ZCS，并且输出电压电流稳定，设计可行.
CLLC谐振变换器的自抗扰控制（ADRC）框图及参数设计如图14—图15所示.
根据设计的模型和参数运用simulink进行仿真对比验证.图16为模拟汽车运行时由半载切换到满载时电压动态响应图，其中虚线为传统的PID控制策略动态响应曲线，实线为自抗扰控制动态响应曲线.
通过对比仿真可知，相较于PID控制策略，采用自抗扰控制策略的超调量从3.3%降低至1.6%，且超调时间更短，系统谐波含量更少.验证了对于新能源车CLLC谐振变换器采用自抗扰控制相比于传统的PID控制策略具有超调量小、调节时间短、抗扰性能强、输出电能质量好的优点。
4、结束语
本文介绍了全桥CLLC谐振变换器的工作原理，利用基波分析法得到变换器的电压增益表达式.分析实现ZVS的约束条件，通过各个参数对增益的影响给出了简便的参数设计方法，并结合增益表达式画出增益曲线进行验证.针对新能源汽车行驶工况较为复杂，要求车用双向DC/DC变换器具有更高的动态响应性能，本文针对CLLC谐振变换器设计了自抗扰控制策略，通过仿真对比传统控制策略验证了该控制策略的有效性，并基于CLLC变换器特点和SiCmosfet反向导通压降较大的特性，将副边设计为有源整流桥，在不增加额外器件的情况下减小损耗，进一步提升变换器的功率密度，降低了SiCmosfet的二极管压降对于整流电压的不利影响，实现了对输出电压参数的优化。
