引言
碳化硅（SiC）金属氧化物半导体场效应晶体管（MOSFET）作为新一代功率半导体技术的核心，其栅氧可靠性是决定器件能否在新能源汽车、高端工业等严苛环境中长期稳定工作的关键。本文系统性地剖析了SiC/SiO₂界面固有的物理挑战与核心失效机理，涵盖了阈值电压不稳定性、经时介电击穿及高dV/dt动态失效等关键问题。文章进而构建了从工艺监控到系统验证的多维度可靠性评估方法学，并详细阐述了通过材料工程、结构创新、智能驱动与系统协同的全链条可靠性增强技术。最后，本文总结了以深圳爱仕特科技等为代表的国产SiC产业在技术攻坚与车规级认证（如AEC-Q101、AQG324）方面取得的突破性进展，标志着国产器件栅氧可靠性已达到国际先进水平，并为未来从“保障可靠”向“预测并设计可靠”的技术演进提供了展望。
第一章物理根源：材料界面本征挑战
本章旨在深入剖析SiCMOSFET栅氧可靠性问题的物理起源。首先，从微观层面解析热氧化工艺在SiC/SiO₂界面形成的复杂缺陷层级网络，包括快界面态、近界面陷阱和体陷阱，阐明它们各自对器件动态和静态特性的不同影响。其次，揭示SiC材料本身的卓越特性（如宽禁带、高介电常数）如何转化为对栅氧介质极为严苛的电应力环境，包括低隧穿势垒导致的高泄漏电流、介质电场放大效应以及沟槽栅结构的电场集中问题，从而构成其固有的可靠性挑战。
SiCMOS结构主要电荷示意
1SiC/SiO₂界面的缺陷层级
热氧化工艺在SiC/SiO₂界面留下的并非单一缺陷，而是一个根据电荷动力学行为分层的复杂网络，直接决定了器件的电学表现。
1.1快界面态：动态开关的“干扰源”
物理本质：位于SiC与SiO₂原子界面，主要由未饱和的悬挂键及界面晶格失配引起。
动力学特征：电荷捕获与释放时间常数极短（纳秒至微秒量级），与高频开关周期同步。
电学影响：导致显著的阈值电压迟滞现象（典型迟滞窗口0.5V至2V），迫使驱动设计预留更大裕量，并引入导通损耗的不确定性。
表征手段：通过高频C-V与准静态C-V测试对比，可提取其能量分布密度（Dit）。未经优化时，4H-SiC(0001)面导带底附近的Dit可高达10¹³cm⁻²eV⁻¹。
1.2近界面氧化层陷阱：长期稳定性的“破坏者”
物理本质：分布于界面以上1-3纳米的SiO₂过渡层内，与氧空位等缺陷密切相关。
动力学特征：电荷交换过程缓慢（微秒至秒级）。
电学影响：是“偏置温度不稳定性（BTI）”的物理根源，引起阈值电压的准永久性漂移（典型1000小时应力下产生1-3V的ΔVth）。
退化模型：其漂移动力学通常遵循ΔVth∝tⁿ的幂律关系，指数n（0.16-0.25）反映了反应-扩散等微观机制。
1.3氧化层体陷阱与固定电荷：高场击穿的“潜伏点”
物理本质：位于栅氧更深体区的工艺引入缺陷或固定电荷。
主要影响：长期调制阈值特性，并在高电场下成为电荷注入的焦点，是诱发经时介电击穿（TDDB）的潜在起始位置。
2材料特性引发的固有电应力挑战
SiC的卓越性能转化为对栅氧介质的严苛电应力环境，形成了独特的可靠性悖论。
2.1低隧穿势垒导致栅泄漏电流剧增
核心问题：SiC/SiO₂的导带偏移量（~2.7eV）低于Si/SiO₂体系（3.1eV）。
物理后果：根据Fowler-Nordheim隧穿理论，相同电场下电子隧穿几率呈指数级增加。
可靠性影响：导致本征栅泄漏电流可比同等级硅器件高一个数量级以上，持续的热载流子注入加速了栅氧退化。
2.2介质电场放大效应使栅氧长期处于高场状态
物理原理：根据电位移矢量连续，不同介质中电场强度与其介电常数成反比。
量化关系：4H-SiC介电常数（~9.7）远高于SiO₂（~3.9），栅氧层电场被放大，满足E_ox≈2.5*E_SiC。
可靠性影响：在阻断状态下，栅氧内部电场易超过3MV/cm，长期工作在接近SiO₂本征击穿极限的临界状态，加速了TDDB过程。
2.3沟槽栅结构的几何曲率引发电场极度集中
核心问题：为追求低比导通电阻而广泛采用的沟槽栅，其底部拐角处的极小曲率半径导致严重电场集中。
仿真证据：TCAD仿真显示，沟槽底部拐角处的局部峰值电场可达平均电场的3至4倍。
可靠性影响：该区域是栅泄漏电流的主要来源和TDDB最可能的起始点，是沟槽栅SiCMOSFET可靠性设计的首要任务。
第二章核心失效机理深度解析
本章基于第一章的物理基础，对SiCMOSFET栅氧的几种核心失效机理进行深度解析。重点阐述阈值电压不稳定性（BTI）的微观物理模型（反应-扩散与陷阱填充），分析经时介电击穿（TDDB）的累积损伤过程与统计寿命预测方法，并详细剖析高dV/dt动态失效这一与结构设计强相关的独特机理。此外，还将探讨短路与雪崩等极端工况下的多路径竞争失效机制，为后续的可靠性设计、评估与提升提供理论依据。
1、阈值电压不稳定性（BTI）的微观物理与模型
阈值电压漂移是影响电路长期精度的首要可靠性问题，其背后是界面缺陷在电-热应力下的动态演化。
1.1反应-扩散模型：揭示氢相关的键合断裂与扩散过程
模型描述：主流的物理模型。认为在正栅压和高温下，界面处已钝化的硅悬挂键（Si-H）发生断裂，重新生成界面态，同时释放氢物种（H⁰或H⁺），后者向栅氧体内扩散。
动力学特征：阈值电压漂移量与应力时间呈幂律关系：ΔVth∝tⁿ（n通常在0.16至0.25之间）。
实验验证：通过高温栅偏（HTGB）测试可提取退化过程的活化能（Ea约0.2-1.0eV），为缺陷反应提供证据。
1.2陷阱填充模型：强调工艺引入的预制缺陷作用
模型观点：认为Vth漂移主要来源于对预先存在的近界面氧化层陷阱的电荷填充，而非新缺陷生成。
影响与关联：ΔVth变化可能接近对数规律或呈现饱和趋势，其行为与栅氧生长和后退火工艺紧密相关。
1.3恢复效应与超快测量技术的必要性
关键现象：BTI具有“恢复”效应，移除应力后Vth会向初始值弛豫。
传统测量的局限：毫秒级测量延迟会严重低估实际高频开关下的瞬时Vth波动。
解决方案：“在线”或“超快”测量技术至关重要，它能揭示MHz级开关下由快界面态主导的瞬时Vth波动，这对高速电路稳定性设计提出新挑战。
2、经时介电击穿（TDDB）：高场下的累积性损伤与统计寿命
TDDB评估栅氧在长期电压应力下的终极寿命，是一个缺陷逐渐累积并最终导致绝缘崩溃的过程。
2.1缺陷产生、积累与导电细丝形成的连锁反应
缺陷的生成：高电场下，热电子注入栅氧并打断Si-O键，在体内不断产生新陷阱。
累积与局部化：新老陷阱随时间非均匀积累。
导电细丝形成与击穿：当局部陷阱密度达到临界值，形成贯穿电极的纳米级导电细丝，导致灾难性击穿。
2.2、TDDB寿命预测模型与威布尔统计分析

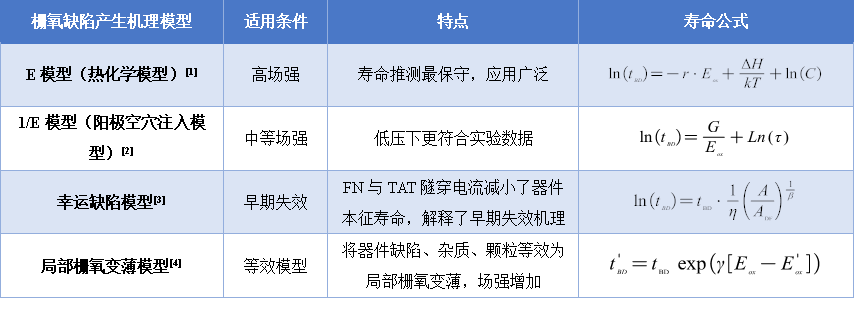

寿命-电场模型：
E模型（热化学模型）：认为t_BD∝exp(-γ*E_ox)，是汽车等高可靠性领域强制使用的保守模型。
1/E模型（电场驱动模型）：认为t_BD∝exp(G/E_ox)，在某些条件下适用。
威布尔统计与失效模式分离：威布尔分布形状参数（β）具有重要物理意义：
β<1：对应“早期失效期”，由外在缺陷（如针孔、污染）引起。
β≈1：对应“随机失效期”，反映材料本征寿命。
β>1：对应“磨损失效期”。
可靠性工程实践——栅氧电学筛选：通过施加短时高压应力（如+25V~+30V，100ms），可有效剔除含有致命外在缺陷的器件，提升出厂产品可靠性。
3、高dV/dt动态失效：终端结构场-路耦合的典范分析
这是在极高开关速度下机理清晰的失效模式，展示了结构设计与瞬态电应力分布的决定性关系。
3.1失效物理过程：从位移电流到局部电场的连锁反应
触发机制：硬开关关断瞬间，漏极电压以极高变化率（dV/dt）上升。
位移电流产生：主结耗尽区快速横向展宽，激发强大的横向位移电流。
欧姆压降与电位抬升：位移电流流经P-well体电阻，产生电压降，导致远离欧姆接触点的P-well局部电位被瞬时抬高。
关键失效点形成：薄栅氧与厚场氧交界处下方的P-well区域，成为电位抬升最显著的“热点”。
最终失效：此处薄栅氧瞬间承受远超额定耐压的压差，导致瞬时击穿或快速退化。
3.2三种终端结构（S1,S2,S3）的对比实验与演进
S1结构（传统单侧接触-近有源区）：
设计特点：欧姆接触仅位于P-well靠近有源区一侧。
可靠性表现：dV/dt耐受能力约20-60V/ns。
失效模式：栅极泄漏电流缓慢上升，为局部栅氧累积性退化。
S2结构（传统单侧接触-近终端区）：
设计特点：欧姆接触仅位于P-well靠近终端区一侧。
可靠性表现：dV/dt耐受能力急剧下降至<20V/ns。
失效模式：失效剧烈，常直接爆炸性烧毁。
S3结构（优化双侧接触+P型隔离环）：
设计特点：a)增加P+型隔离环分割P-well；b)双侧制作欧姆接触。
工作原理——“分而治之”：
“堵”：隔离环阻断超长横向电流路径。
“疏”：双侧接触提供最短、并行的低阻泄放通道。
性能的量化飞跃：
仿真：关键点峰值电场可降低60%-80%。
实验：在>100V/ns应力下参数稳定，通过严苛考核。
设计哲学与行业影响：已成为行业最佳实践，体现通过几何与电气设计主动管理电场分布的先进哲学。
4短路与雪崩等极端工况下的失效竞争机制
在系统故障极端条件下，失效机理更为复杂，存在多种物理过程竞争。
4.1短路应力下的双路径竞争
路径一：热电烧毁（主导）：在高母线电压下，巨大功耗使结温微秒内急剧升高，引发热电烧毁，是主要失效模式。
路径二：栅氧击穿（潜在）：在中低母线电压但时间稍长的工况下，持续的大电流导致热载流子注入，可能引发栅氧急剧退化甚至击穿，尤其在栅氧存在薄弱点时。
4.2非钳位感性负载开关中的栅氧累积损伤
应力场景：关断感性负载时进入雪崩模式。
损伤机制：雪崩产生的高能热载流子可能注入栅氧。
累积效应：重复脉冲式的热载流子注入会产生累积性损伤，导致阈值电压漂移、栅漏电流增加，要求进行基于重复应力的寿命评估。
第三章可靠性评估体系：从晶圆到系统的多级验证
本章系统性地构建了一套覆盖芯片制造全流程、多应力维度的可靠性评估方法学。该体系从晶圆级的工艺监控测试出发，通过电容-电压、电荷泵等手段把控界面质量源头；进而深入到器件级的加速寿命测试（HTGB/HTRB,TDDB等），评估其本征可靠性寿命；最终通过动态及应用工况测试（如AQG-324标准），模拟真实世界的极端电-热-机械应力，完成从实验室到商业化应用的终极可靠性验证。
1、晶圆级与工艺监控测试：把控质量源头
1.1电容-电压测试技术
目的：直接表征界面电学质量。
方法：对比高频C-V与准静态C-V测试，提取界面态密度（Dit）能级分布。
应用：评估钝化工艺效果、监控生产一致性。
1.2恒定电流应力与电荷泵测试
目的：深入评估界面态活性与产生率。
方法：电荷泵技术是定量表征界面态密度的强有力工具。
1.3栅氧完整性测试
目的：快速评估栅氧击穿特性，用于工艺监控和早期筛选。
方法：采用斜坡电压测试或恒定电压测试，获得击穿场强威布尔分布。
作用：及时发现工艺异常，防止缺陷晶圆流入后续工序。
2、器件级加速寿命测试：评估本征可靠性
2.1高温栅偏与高温反偏测试
HTGB测试：在高温下对栅极施加恒定正/负压，长期监测Vth变化。是评估BTI的标准方法。
HTRB测试：在高温下对漏极施加高反压，考核体二极管和终端结构的长期静态可靠性。
要求：两项测试通常要求1000小时以上无失效。
2.2经时介电击穿测试
目的：评估栅氧本征寿命的“黄金标准”，是可靠性认证必选项。
方法：在多个加速电场和温度下对足够数量样品进行测试。
数据分析：利用威布尔分布、Arrhenius模型和E模型进行寿命外推。
最终输出：预测正常工作条件下的使用寿命（通常要求>100万小时）。
2.3温度循环与热冲击测试
目的：考核器件在温度剧变下的机械鲁棒性。
方法：温度循环（如-55°C↔+175°C，1000次）和更严酷的热冲击。
潜在失效：可能导致芯片开裂、焊接层疲劳、键合线断裂等，间接或直接影响电性可靠性。
3、动态及应用工况测试：模拟真实世界的终极考验
3.1动态栅偏与动态反偏测试
标准代表：汽车电子委员会发布的AQG-324功率模块可靠性测试指南，是车规认证强制性门槛。
测试内容：在高结温下，对栅极和漏极施加与实际开关同步的高频动态应力。
考核重点：有效激发静态测试无法暴露的动态缺陷，特别是终端结构在高dV/dt下的薄弱点、钝化层耐久性等。是通过车规主驱应用认证的最关键证据。
3.2功率循环测试
目的：模拟因负载变化导致的结温波动，是决定许多应用最终寿命的主要模式。
考核对象：主要考核键合线、芯片焊接层等互连系统的热机械疲劳寿命。
次级影响：可能导致导通电阻因沟道退化或接触电阻增大而缓慢增加。
3.3短路耐受与UIS测试
短路测试：标定器件的安全操作区，确保保护电路能在器件损坏前安全关断。通常要求承受≥5-10μs的短路时间。
非钳位感性负载开关测试：评估器件承受单脉冲及重复脉冲雪崩能量的能力，是电机驱动等应用的设计依据。
第四章全链条可靠性增强技术与工程实践
本章基于对失效机理的认知和评估体系的建立，系统性地阐述了提升SiCMOSFET栅氧可靠性的全链条工程技术。内容涵盖从最前端的先进工艺与材料工程（如氮钝化、高k介质），到中端的器件结构创新与协同优化（如S3终端、沟槽加固设计），再到严格的质量管控、失效分析体系，最后延伸至系统级的智能驱动与保护电路协同设计。这是一套从芯片内禀特性到外部应用环境的综合性解决方案。
1、先进的工艺与材料工程：构筑高质量的本征基石
1.1界面原子级钝化与优化工程
a、氮钝化工艺详解：
原理：在氧化后或氧化过程中引入氮原子，使其与界面处的碳缺陷、悬挂键结合，形成更稳定的Si-N、C-N键，从而“钝化”电学活跃的缺陷。
工艺优化：一氧化氮（NO）和一氧化二氮（N2O）退火被广泛采用，因其能提供可控的氧化/氮化环境。温度-时间窗口至关重要，优化工艺通常集中在1250°C–1350°C范围。
量化效果：优化后的NO/N2O退火工艺，能将4H-SiC(0001)Si面在导带底以下0.2eV处的Dit，稳定地降低至10¹¹–10¹²cm⁻²eV⁻¹量级，沟道电子迁移率可提升至30–50cm²/Vs。
b、预氧化表面处理技术：
目的：获得清洁、平整、低损伤的起始表面。
常用方法：氢蚀刻（去除损伤层和自然氧化物）和牺牲氧化（生长并去除薄氧化层以带走污染物和近表面缺陷）。
效果：显著降低栅氧生长的起始缺陷密度，可将最终TDDB寿命提升一个数量级。
c、后氧化退火工艺：在惰性气体或含氢氛围中进行低温退火（<1000°C），有助于松弛氧化应力，修复部分缺陷，降低固定氧化层电荷密度。
1.2栅介质工程的前沿探索
高k介质/SiO₂复合栅栈：
原理：在生长薄SiO₂界面层后，再沉积Al₂O₃、HfO₂等高介电常数介质。高k层承担大部分电压，使SiO₂界面层承受的电场大幅下降。
巨大挑战：高k/SiC界面质量差、能带对齐困难、工艺兼容性与长期稳定性问题。
现状：是面向未来超高压、超高可靠性SiC器件的潜在技术路径，目前仍是前沿研究方向。
2、器件结构创新与协同优化：内禀的可靠性设计
2.1终端结构的针对性演进
如前文2.3节详述，S3结构（隔离环+双侧接触）已成为行业应对高频动态失效挑战的标准设计范式。其设计细节（隔离环宽度/深度/掺杂、接触孔比例/间距）需通过TCAD仿真和实验精细优化，以平衡可靠性提升与芯片面积开销。
2.2有源区结构的电场管理与加固
a、平面栅结构的电场整形技术：如集成场板（优化横向电场）、分裂栅技术（平滑纵向电场），可将栅氧峰值电场降低30%以上。
b、沟槽栅结构的可靠性强化设计：
深P+区（P+屏蔽区）：在沟槽底部下方形成高浓度P型区，吸引并分散电力线，保护栅氧拐角。
非对称沟槽设计：将沟槽两侧壁做成不同倾斜角度，使电场集中发生在更耐压的一侧。
双沟槽结构：将承受高电场的深槽与形成沟道的浅栅槽物理分离，从根本上避免栅氧承受峰值电场。
圆弧形沟槽底部：优化刻蚀工艺形成圆滑底部拐角，直接降低电场集中系数。
效果：这些设计通常能将拐角处峰值电场降低40%至60%，是提升沟槽栅器件TDDB寿命的关键。
2.3元胞设计与版图全局优化
可靠性设计需在元胞级别统筹：
元胞尺寸（Pitch）：需折中考虑导通电阻、电容和散热。
元胞形状：条形、六角形等不同形状影响电流与热分布均匀性。
版图布局：需全局考虑，避免在高压、高电流或高温区域出现布局薄弱点或应力集中点。
3、严格的筛选、质量管控与失效分析体系
3.1栅氧电学筛选的实施
原理：在封装测试环节，对每一颗器件施加高于最大工作栅压但低于本征击穿电压的短时直流应力（如对标称+20V器件施加+25V至+30V，持续100-200ms）。
效果：足以使含有针孔、微裂纹、致命颗粒等外在缺陷的器件发生击穿，从而被筛选出来。经此筛选，器件早期失效率可被严格控制在1ppm（百万分之一）甚至更低。
3.2统计过程控制与大数据质量追溯
a、SPC应用：对关键工艺步骤和在线电学参数实施统计过程控制，确保工艺稳定。
b、大数据与AI：利用大数据分析和机器学习，关联最终可靠性测试结果与前端工艺、测试数据，构建预测模型，实现质量问题的早期预警和拦截、失效根因的快速追溯、以及工艺窗口的持续优化建议。
c、推动方向：向智能化、精细化制造发展。
3.3先进的失效分析技术链
a、非破坏性分析：光学显微镜、X射线、声学扫描显微镜检查外观、内部连接和分层。
b、电学定位：光发射显微镜和热发射显微镜精确定位失效点。
c、破坏性物理分析：聚焦离子束切割剖面，结合扫描/透射电子显微镜、能量色散X射线光谱进行原子尺度的结构、成分和缺陷分析。
d、价值：这套完整的分析体系是理解失效根本物理原因、反馈改进芯片设计和制造工艺的终极手段。
4、系统级协同设计与保障：设立最后一道防线
即使芯片可靠性极高，不当的系统应用也会导致过早失效。系统级协同设计是可靠性保障的最后关键一环。
4.1智能有源栅极驱动技术
a、有源米勒钳位技术：持续监测栅极电压，在关断期一旦检测到电压抬升趋势，便主动开启低阻抗开关将其钳位在安全负压，彻底消除误导通风险。
b、变栅极电阻驱动：在开通和关断的不同阶段切换驱动回路中的栅极电阻值，以精确塑造开关轨迹，在开关损耗和器件承受的电应力（dv/dt,di/dt过冲）之间取得最优平衡。
c、多电平与有源门极驱动：提供多于两个电平的驱动电压，或进行实时监测电流电压波形的闭环控制，实现近乎理想的开关性能，最大化降低器件开关应力。
4.2、保护与状态监测电路集成
a、快速短路保护：采用去饱和检测技术，在导通后开启短暂盲区，然后检测Vds，若高于设定阈值则立即强制关断，要求总响应时间小于2微秒。
b、结温监测与主动热管理：通过在线监测与温度敏感的电参数（如导通压降Vds(on)）来实时估算结温。驱动器或控制器可利用此信息，在温度过高时主动降额运行或触发保护，确保器件始终工作在安全温度区间。
第五章国产化进展与商业化验证
本章聚焦中国SiC产业在攻克栅氧可靠性难题上的实际进展与市场表现。首先概述了国内从衬底到系统应用的完整产业链与技术能力建设情况。随后，以深圳爱仕特科技等国内头部企业通过AEC-Q101和AQG-324顶级车规认证为标志性案例，深入分析这一突破所蕴含的全链条工程能力，并阐述其对于国产SiCMOSFET进入全球新能源汽车核心供应链（尤其是主驱逆变器）的重大意义，展示国产器件已实现从技术追赶到市场应用的跨越。
1、系统性技术能力建设与完整产业链形成
国内领先的IDM（垂直整合制造）企业，以及Fabless（设计公司）与代工厂的紧密合作，已基本建立起覆盖“衬底制备->外延生长->芯片设计与仿真->晶圆制造（包含全套可靠性工艺模块）->封装测试->全套可靠性考核与失效分析->系统应用解决方案支持”的完整技术链和供应链。在界面钝化工艺的稳定性控制、终端保护结构的创新设计、TDDB寿命的优化与准确评估、以及基于行业及车规标准的全套可靠性测试平台建设等方面，均达到了国际主流水平，部分指标（如特定结构的动态耐受能力）实现超越。
2、车规级认证的突破性意义与全链条能力体现
以深圳爱仕特科技等为代表的国内头部企业，其车规级SiCMOSFET产品成功通过AEC-Q101（汽车电子委员会发布的离散半导体器件应力测试认证）和AQG-324（功率模块可靠性测试指南）认证，是一个具有里程碑意义的行业事件。
a、AEC-Q101认证：这是针对分立器件的权威车规标准，要求器件通过一系列严苛的静态及动态可靠性测试，如HTGB、HTRB、温度循环、功率循环等，以证明其能满足汽车电子在寿命、环境耐受性和一致性方面的要求。通过AEC-Q101是SiCMOSFET进入汽车供应链（如OBC、DC-DC）的基础门槛。
B、AQG-324认证：由欧洲主要汽车制造商共同制定，是公认的功率模块车规可靠性最高标准之一。其严苛性不仅体现在长时间的静态HTGB/HTRB测试，更在于其强制性的动态栅应力（DGS）和动态反偏（DRB）测试，精确模拟了电动汽车主驱逆变器在实际运行中的长期动态应力状态。
成功通过这两项认证，绝非单一技术的突破，而是一项系统性工程能力的胜利，它综合且强有力地证明了：
芯片设计能力：产品必然采用了类似S3原理的高鲁棒性终端结构，能完美抵御高dV/dt下的动态过压冲击。
核心工艺水平：拥有了世界先进的栅氧生长与界面钝化工艺，确保了器件在静态和动态应力下卓越的参数稳定性（低BTI漂移，高TDDB寿命）。
质量管控体系：建立了从晶圆到模块的、严格的筛选测试与统计过程控制体系，保证了产品的高一致性与极低的早期失效率。
模块封装技术：掌握了满足车规要求的高可靠性模块封装技术，包括低热阻/高抗疲劳的互连和可靠的绝缘与防护设计。
这一系列认证标志着国产SiCMOSFET在栅氧可靠性等核心指标上已完全满足全球汽车电子最高标准，正式拿到了进入新能源汽车供应链，尤其是主驱逆变器这一“皇冠”市场的通行证。目前，国产SiC器件已在光伏逆变器、储能PCS、工业电源、新能源汽车OBC/DC-DC等领域实现大规模量产应用，并开始向主驱逆变器市场稳步渗透。
第六章未来技术展望
本章着眼于SiCMOSFET栅氧可靠性技术的未来发展趋势。随着基础问题的逐步解决，技术演进正迈向更高阶段：从被动“保障可靠”转向主动“预测并设计可靠”。本章将探讨三个关键前沿方向：仿真驱动的预测性设计平台、人工智能与工业大数据在可靠性管理中的深度应用，以及新材料、新结构、新集成技术可能带来的革命性突破，描绘下一代更高性能、更高可靠性SiC功率器件的发展蓝图。
1、仿真驱动的预测性设计
发展集成缺陷动力学模型、热载流子注入模型、TDDB/BTI物理模型的先进TCAD仿真平台。使芯片设计工程师能在设计阶段，就能预测不同结构、工艺条件下器件的可靠性表现（如寿命分布、薄弱点），实现真正的“为可靠性而设计（DesignforReliability,DfR）”，大幅缩短开发周期，降低研发成本。
2、人工智能与工业大数据深度应用
利用机器学习、深度学习等AI算法，分析制造过程中的海量数据（工艺参数、在线测试数据）、可靠性测试数据乃至终端应用现场的服役数据。目标是构建智能模型，实现：
a、早期失效风险的实时预测与自动拦截。
b、器件剩余使用寿命的精准评估与健康管理（PHM）。
c、工艺参数的反向优化建议，推动制造向智能化、精细化、自适应方向发展。
3、新材料与新原理器件的持续探索
业界仍在持续研究更优的栅介质体系（如更高k且界面良好的新材料、氮氧化物工程）、革命性的器件结构（如SiC超结MOSFET、SiCIGBT、垂直纳米线/FinFET）以及三维集成与先进封装技术。这些探索旨在从物理原理上突破现有材料的局限性，为下一代更高性能、更高可靠性、更高功率密度的功率器件开辟新的技术路径。
第七章结论
碳化硅功率MOSFET栅氧可靠性的提升历程，是一部从基础科学认知到系统工程成功应用的典范。它始于对材料界面物理和失效微观机理的持续深耕，建立了科学的评估方法学，并以此为指导，在工艺工程、器件设计、制造管控、系统应用全链条上进行协同创新与精密控制。通过“机理认知-靶向设计-工艺实现-系统验证”的闭环路径，成功地将这一曾经的“绊脚石”转化为产品的“压舱石”。以深圳爱仕特科技等企业通过AEC-Q101、AQG324等顶级车规认证为标志，商用SiCMOSFET的栅氧可靠性已得到充分验证和保障，完全能够满足新能源汽车、高端工业装备等战略产业的严苛需求。
展望未来，随着预测性设计技术、智能化制造和前沿材料的不断发展，可靠性将从一项需要全力“保障”的指标，演变为可精准“预测”和优化“设计”的内在属性。这将进一步释放碳化硅宽禁带半导体技术的巨大潜力，为全球能源转型、电气化交通和工业升级注入更强大、更高效、更持久的动力。
如您对我们的产品感兴趣，欢迎联系
我们将为您提供高效、贴心的解决方案！
咨询电话：135 1009 9916（微信同号）
↓ ↓ 点击图片免费领取产品规格书 ↓ ↓
想深入了解碳化硅功率器件产品知识？点击→「碳化硅（SiC）课堂」获取详情！
