引言：高效能源转换时代的“神经中枢”
在新能源汽车、光伏逆变、工业电机驱动等追求“高效能源转换”的现代电力电子系统中，以碳化硅（SiC）为代表的宽禁带半导体已成为无可争议的技术引擎。如果说功率器件是能量传输的“肌肉”，那么栅极驱动技术则是精准控制肌肉收缩与舒张的“神经中枢”。它绝非简单的信号放大器，而是一个集成了高速切换、精准控制、多重保护与智能诊断于一体的复杂子系统。驾驭SiC这匹“千里马”，必须深刻理解其独特脾性，并为之配备专属的“缰绳与马鞍”。
本文将为您系统性地剖析SiCMOSFET驱动的独特物理基础、设计挑战与解决方案。我们将从器件本质出发，深入探讨其为何需要“专属”驱动，进而指导您如何根据具体应用场景进行精准选型，掌握电路设计与PCB布局的核心要诀，构建完善的保护诊断系统，并最终在众多供应商方案中做出明智选择。
第一章：为何SiCMOSFET需要“专属”驱动？——从根本物理特性说起
要驾驭SiCMOSFET，必须先理解它与传统硅基器件的本质区别。其卓越性能（高耐压、高频率、高效率）的背后，源自材料层面的颠覆性变革，而这恰恰是其驱动设计挑战的根源。
1.1材料特性的颠覆：优势与挑战的源头
碳化硅（SiC）的宽禁带（~3.26eV）特性是其所有优势的基石，但也直接导致了驱动设计的关键难点。
低跨导（gm）与高栅压需求：SiC的电子迁移率相对较低，导致其跨导（gm）较小。这意味着SiCMOSFET的沟道导电能力较弱，输出特性更接近一个“可变电阻”。为了获得与硅器件相当的低导通电阻（Rds(on)），必须施加更高的栅极电压（通常+18V至+20V）来“激励”沟道。这是驱动电压选择的第一性原理。
低阈值电压（Vth）与负温度系数：SiCMOSFET的栅极阈值电压较低（通常2-4V），且具有明显的负温度系数。高温下，Vth会进一步下降，可能降至2V以下。这使得器件在开关噪声和电压扰动的冲击下异常脆弱，极易发生误导通，对桥式电路的死区时间设计和抗干扰能力提出了严苛要求。
下表从材料物理角度，系统对比了SiC与硅的本质差异及其对驱动设计的直接影响：
1.2动态特性挑战：高速开关的“副作用”
SiC的价值在于其高频高速能力，但这直接引发了三大动态挑战：
米勒效应与桥臂串扰：极高的开关速度（dV/dt可达100V/ns以上）会通过米勒电容（Cgd）产生强大的位移电流（Igd=Cgd*dV/dt）。该电流流经驱动回路阻抗，在栅极上耦合出电压尖峰。对于低Vth的SiC器件，此尖峰极易超过阈值，导致对管误导通（串扰），引发桥臂直通短路。
栅极振荡：PCB和封装中的寄生电感（Lg,Ls,Ld）与器件自身的寄生电容（Ciss,Coss）构成谐振电路。在高速开关的激励下，会产生严重的栅极电压振铃。这不仅威胁栅氧层安全，恶化EMI，还可能被误判为开关信号。
极短的短路耐受时间（SCWT）：SiCMOSFET是单极型器件，短路时电流会急剧上升且无自限流效应，能量集中于微小芯片，其短路承受时间仅2-5µs。这要求保护电路必须在1-2µs内完成检测并安全关断，是“生死时速”的考验。
因此，一个合格的SiC栅极驱动器，必须是一位能精准应对上述独特挑战的“专属教练”。其核心能力要求可总结如下：
第二章：选型核心：驱动芯片关键参数深度解读
为SiCMOSFET选配驱动器，如同为赛车匹配引擎控制单元。盲目追求最高参数不仅增加成本，还可能引入不必要的复杂度。“精准匹配”应用场景是关键。以下是对核心参数的深度解读。
2.1驱动强度（峰值拉/灌电流，Ipeak）
为什么重要：它直接决定了栅极电容的充放电速率，是开关速度（tr/tf）和开关损耗（Esw）的“总开关”。电流不足会导致开关缓慢，损耗剧增；电流过大会加剧电压过冲和EMI。
如何计算：理论最小值Ipeak≈Qg/tr。其中，Qg（总栅极电荷）可从数据手册获取，tr是目标上升时间。必须留有充足裕量（通常50%-100%），因为实际还需应对米勒平台期的位移电流。
实践建议：对于650V/1200VSiC单管，通常需要4A-10A；对于多芯片并联的功率模块，可能需要10A-15A甚至更高。最终需通过双脉冲测试验证。

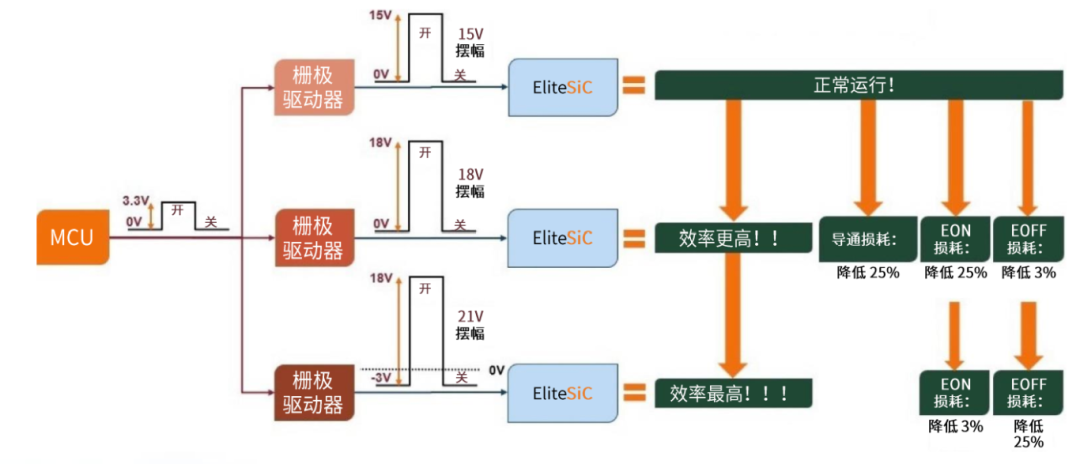

2.2工作电压与输出范围
图片来源：网络
正电压（VDD）：必须支持+18V至+20V，这是由SiC低跨导特性决定的，用以确保Rds(on)最小化。
负电压（VEE）：至关重要！必须支持-3V至-5V。这提供了关键的关断噪声裕量，能有效抑制串扰误导通。实践证明，采用-3V关断可比0V关断降低多达25%的关断损耗（Eoff）。
电压摆幅：驱动器应能承受至少25V(VDD-VEE)的电压差，优选30V以上，以适应不同厂商器件的推荐驱动电压。
2.3时序参数
传播延迟（tp）：信号从输入到输出的延时。越短越好，影响PWM控制精度和动态响应。
传播延迟匹配（Δtp）：同一芯片内两通道（如半桥驱动）或不同芯片间的延迟差异。此参数对死区时间设定和系统可靠性影响巨大。Δtp越小，所需死区时间裕量越小，系统效率越高。
2.4共模瞬态抗扰度（CMTI）
这是SiC/GaN应用的“生命线”。它衡量隔离型驱动器在隔离屏障两侧地电位因高压侧高速dV/dt而剧烈抖动时，保持正确输出的能力。
选型标准：对于SiC应用，CMTI必须>100kV/µs。在汽车电驱等严苛环境，优选150-200kV/µs及以上。CMTI不足是导致系统随机故障、桥臂直通的主要原因之一。
2.5集成保护与智能功能
退饱和保护（DESAT）：检测短路/过流的黄金标准。SiC要求其响应极快（检测+关断<1µs），并需设置精准的消隐时间以屏蔽正常开通时的Vds下降过程。
有源米勒钳位：在关断期间主动将栅极电位下拉至负压或低电平，为米勒电流提供低阻抗泄放路径，是抑制桥臂串扰最有效、最可靠的手段之一。
欠压锁定（UVLO）：分别监控VDD和VEE，防止在驱动电压不足时工作，避免器件因未完全导通而过热损坏。
动态驱动强度调节：可根据负载、温度等工况实时调整驱动电流或电压斜率，动态优化效率、EMI和过冲的平衡，是前沿的智能驱动技术。
基于以上分析，不同应用场景对驱动器的需求侧重点截然不同，选型必须“因景制宜”：
第三章：电路设计与PCB布局——驯服寄生参数的实战艺术
再优秀的驱动芯片，也可能被糟糕的电路和布局“废掉武功”。SiC驱动设计的核心哲学在于“管理寄生参数”，目标是打造一个干净、坚固、低感的驱动环境。
3.1驱动回路设计要点
栅极电阻（Rg）的优化：Rg是平衡开关损耗、电压过冲和EMI的“调谐旋钮”。
设计方法：通常需分别设置开通电阻（Rgon）和关断电阻（Rgoff），Rgoff可略小以加速关断，抑制米勒效应。
调试流程：初始值可从2.2Ω-5.1Ω开始，必须通过双脉冲测试，在示波器下观察开关波形、损耗和振铃，进行最终调整。
先进方案：采用非对称驱动（二极管并联电阻实现不同充放电路径），或使用可编程多电平驱动器。
米勒钳位实现：
集成方案：首选驱动芯片内置的有源米勒钳位功能，最为便捷有效。
分立方案：在栅源极间并联一个低钳位电压（如-5V至-2V）的TVS管，或用一个快速比较器控制的小MOSFET接地，为米勒电流提供快速泄放路径。
电源去耦：这是驱动器的“能量水库”。必须在驱动器VDD/VEE引脚最近处（<3mm）并联：一个大容量储能电容（如10µF钽电容或陶瓷电容）应对瞬时大电流，和一个小容量高频陶瓷电容（如100nF）滤除高频噪声。
3.2PCB布局“钻石法则”
布局的目标是最小化所有高频环路的面积和寄生电感。以下法则不可违背：
驱动环路最小化：路径为：驱动器输出→Rg→MOSFET栅极→MOSFET源极（开尔文点）→驱动器地。此回路必须绝对最小，走线短而宽，甚至使用夹层走线。
功率环路最小化：路径为：DC+电容→MOSFET漏极→MOSFET源极→DC-电容。这是di/dt最大、最难驾驭的环路。使用叠层母排是降低其寄生电感的最佳实践。
开尔文（Kelvin）源极连接：这是必须的！为MOSFET的功率源极端子（承载主电流）和驱动检测源极端子（驱动返回路径）提供独立、低感（<10mΩ）的连接。驱动回路必须单独、直接地返回驱动器地，绝不可与高di/dt的功率电流共用路径，否则源极寄生电感上的感应电压（L*di/dt）会严重干扰真实的Vgs，导致驱动不稳定甚至误导通。
严格的接地与隔离：清晰地区分功率地（PGND）、驱动地（DGND）和数字/控制地（AGND），并采用“单点星形连接”。对于隔离驱动器，确保隔离屏障两侧的地平面完全分开，无任何跨接。
元件摆放：驱动器、栅极电阻、去耦电容必须像卫星一样紧密围绕在MOSFET的栅极和开尔文源极引脚周围。
为将上述法则落到实处，可设定以下量化设计目标：
第四章：保护、诊断与系统协同——构建系统级“免疫系统”
对于脆弱的SiCMOSFET，强大的保护不再是“功能”，而是“生存”的必要条件。同时，驱动器必须与系统其他部分深度协同，实现全局最优。
4.1分级保护策略与实现
退饱和（DESAT）保护：这是应对短路的主流方案。通过监测Vds电压，当电流过大导致器件退出饱和区、Vds异常升高时触发。
关键点1：消隐时间：在开通瞬间，Vds从母线电压开始下降，此过程必须被屏蔽。消隐时间需根据器件手册和实测的Vds下降时间设定，通常为300-500ns。设置过短会误触发，过长则失去保护意义。
关键点2：软关断：检测到故障后，不应立即用最小电阻关断，而是先用较大电阻（较慢速度）关断，抑制关断电压尖峰（L*di/dt），防止“保护性损坏”。然后再完全关断。
有源米勒钳位：如前所述，这是防止串扰误导通的关键主动保护，应作为标配。
欠压锁定（UVLO）：必须对正负压（VDD和VEE）都进行监控。
不同应用场景因安全标准和成本约束，保护策略需差异化设计：
4.2系统级协同优化
死区时间精准设置：公式为Tdead≥Toff_max(上管)-Tdon_min(下管)+Tmargin。其中必须包含驱动器自身的传播延迟及其匹配误差（Δtp）。SiC允许更短的死区（如50-200ns），但必须通过实验最终验证，以兼顾防直通和效率。
EMI的源头治理——有源门极驱动（AGD）：通过监测开关过程中的dv/dt或di/dt，实时动态调整驱动电流或栅极电阻，从而“塑造”开关波形，从源头抑制谐波和EMI。这是当前的前沿技术方向。
热-电协同设计：PCB布局需结合热仿真，避免功率器件的热点直接影响驱动器和精密采样电路。驱动器的功耗（P_drv≈f_sw*(Qg*ΔV)）也需准确计算，确保其自身散热良好。
第五章：主流供应商方案选型指南——找到你的“最佳拍档”
为SiCMOSFET选择驱动器，不仅是选择一个芯片，更是选择一个技术生态、一种设计哲学和一套支持体系。全球市场格局分明，各家供应商基于其核心技术，在不同的应用领域建立了优势。
5.1核心技术路线深度剖析
隔离技术是驱动器的“心脏”，决定了其性能上限和可靠性基础。
电容隔离：当前高性能SiC驱动的主流和首选。其原理是通过高频信号调制解调跨过SiO2介质电容传输数据。
优点：CMTI极高（>150kV/µs），传播延迟极低（<50ns），寿命长（无光衰、无磁芯饱和），易于集成其他功能（如隔离电源、ADC）。
挑战：对芯片制造工艺和抗瞬态设计要求极高。
代表厂商：德州仪器（TI）、亚德诺（ADI）、纳芯微。
磁隔离（基于变压器）：技术成熟，尤其在大功率领域积淀深厚。
优点：抗共模噪声能力强，驱动能力强，技术成熟可靠。
挑战：传统磁隔离CMTI相对较低（通常<100kV/µs），可能存在磁辐射EMI问题，且体积相对较大。英飞凌的“无磁芯变压器”（CT）技术是其创新，提升了CMTI。
代表厂商：英飞凌（EiceDRIVER™）。
电平移位：常用于非隔离或半桥高侧驱动。直接将电平进行位移。
优点：集成度高、成本低、延迟极低。
挑战：耐压和隔离能力有限，主要用于低压或非安全隔离场合。
代表厂商：英飞凌、意法半导体（ST）。
光耦隔离：传统技术，正逐步退出高性能SiC舞台。
缺点：速度慢、延迟大、有光衰、CMTI低，难以满足SiC需求。
现状：仅用于对成本极度敏感、性能要求不高的旧系统改造。
下表系统对比了各技术路线的特点：

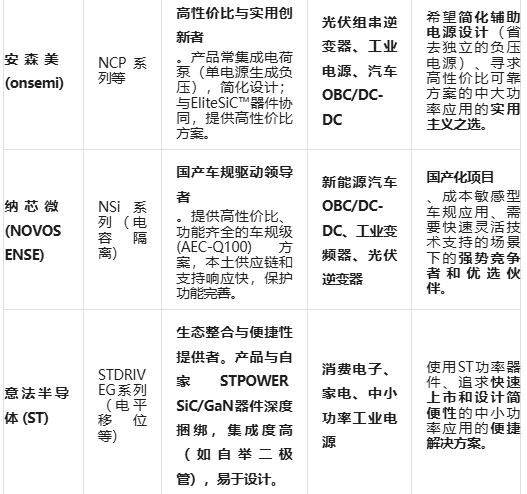

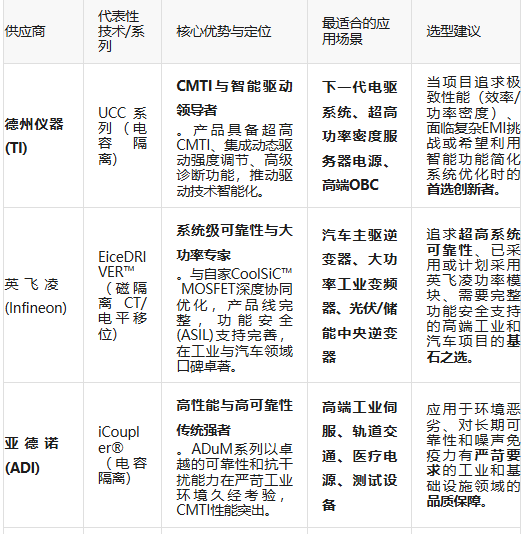

5.2主流供应商全景图与应用场景匹配
基于技术路线和产品策略，各供应商形成了清晰的“势力范围”。
5.3五维量化选型心法
面对众多选择，可构建一个简易的量化评估模型，辅助决策：
明确需求清单：基于第二章场景矩阵，列出所有必须满足的参数（如CMTI>150kV/µs，DESAT保护<1µs）。
初步筛选：用“必须满足”的条件过滤供应商，留下2-3家候选。
五维评估：对候选方案从以下五个维度打分（每项0-10分），并赋予权重。
决策：计算加权总分。>8.5分：强烈推荐；7.0-8.5分：推荐，可深入评估；<7.0分：谨慎考虑。
第六章：标准化设计流程与常见“避坑”指南
遵循一个结构化的设计流程，是避免返工、确保项目成功的保障。同时，了解前人踩过的“坑”，能让我们在设计之初就筑起防线。
6.1八步标准化设计流程

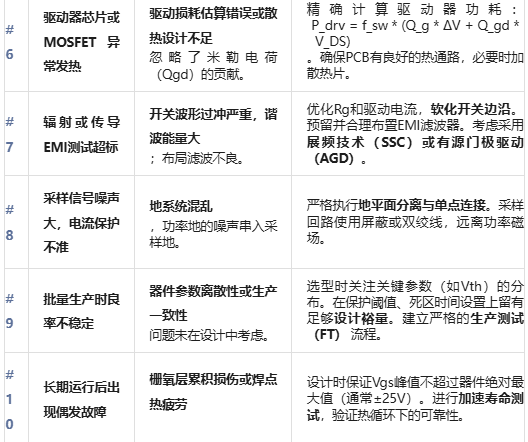

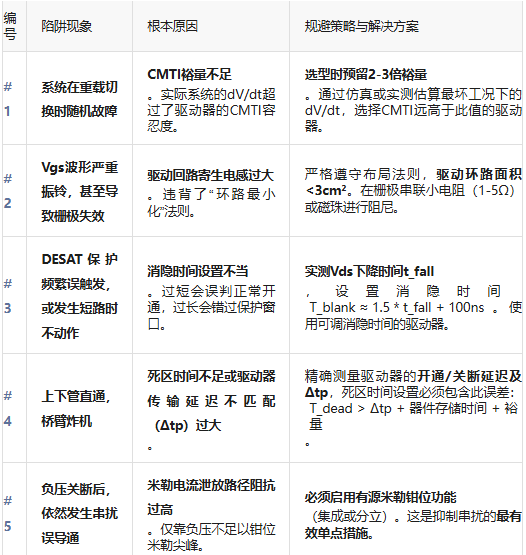

6.2十大常见设计陷阱与规避策略
第七章：总结与展望——驾驭未来能源转换的核心能力
SiCMOSFET栅极驱动设计，是一门融合了半导体物理、电路设计、电磁兼容、热管理和系统工程的综合性艺术。成功的钥匙在于建立系统性的设计思维。
7.1成功设计的五大核心支柱
7.2未来技术趋势展望
随着SiC应用的深入和竞争的加剧，栅极驱动技术正朝着以下几个方向演进：
更高性能的极限突破：CMTI向300-500kV/µs迈进，以支持更高母线电压和更快的开关速度；保护响应时间向纳秒级挑战。
高度集成化与智能化：
驱动与传感集成：在同一封装甚至同一芯片上集成驱动器、电流/温度传感器、故障诊断逻辑，构成“智能功率接口（IPI）”。
AI赋能驱动：利用机器学习算法，根据实时工况（负载、温度、老化状态）动态优化驱动参数，实现全生命周期内的效率、EMI和可靠性最优。
适应新材料的平台化：驱动技术需要灵活适配SiC、GaN乃至未来氧化镓（Ga₂O₃）等不同材料的特性，出现可编程、参数可配置的通用化驱动平台。
功能安全与信息安全融合：在汽车和工业领域，驱动芯片将深度融合功能安全（FuSa）和信息安全（Cybersecurity）机制，成为可信赖的系统节点。
