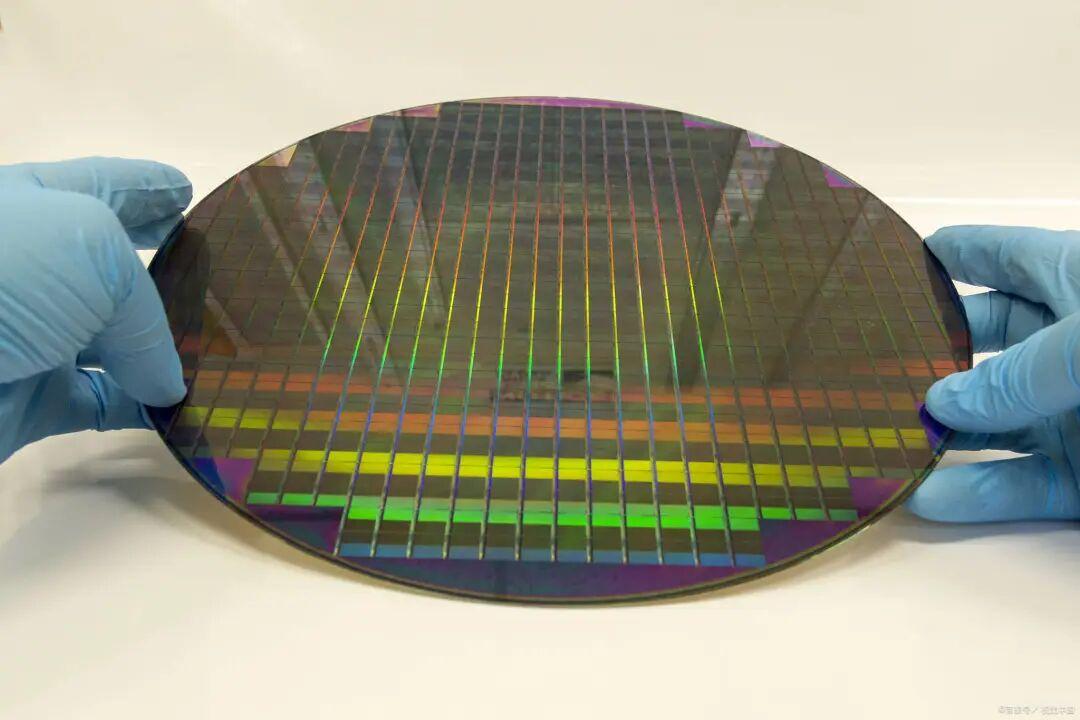

一、碳化硅肖特基二极管的定义与核心优势
1.定义：
碳化硅肖特基势垒二极管，简称SiC
SBD，是一种利用碳化硅材料和肖特基接触原理制成的单极性功率二极管。
2.与传统硅快恢复二极管的根本区别：
硅基PIN/FRD：
双极性器件：在关断时，需要将导通时注入的少数载流子抽走，产生巨大的反向恢复电流和反向恢复电荷，这会带来显著的开关损耗和电磁干扰。
SiC SBD：
单极性器件：其工作仅涉及多数载流子（电子），没有少数载流子的注入和复合过程。
核心技术优势： 几乎为零的反向恢复电荷和极短的反向恢复时间。
3.核心优势总结：
零反向恢复：极大降低了开关损耗，尤其是在高频应用中。
高频能力：因开关损耗小，允许电路工作在更高频率，从而减小无源元件（电感、电容、变压器）的体积和成本。
高温特性：SiC材料本身耐高温，结温可达175°C甚至更高，可靠性更优。
正温度系数：通态压降随温度升高而增加，这有利于多个二极管并联时的均流。
二、碳化硅SBD的应用市场
SiC SBD不是用来替代所有硅二极管的，它的价值在高频、高效、高功率密度的应用中才能最大化体现。主要应用市场包括：
1.PFC电路：
场景：服务器电源、通信电源、工业电源、不间断电源、光伏逆变器等。
作用：在CCM模式的Boost PFC电路中，用SiC SBD替代硅FRD，可以显著降低开关损耗，提升效率（尤其在轻载时），降低散热需求，或提升开关频率使电感小型化。
2.开关电源：
在高端服务器/数据中心电源中，与SiC MOSFET或GaN HEMT配合，共同构建高频、高效的功率变换平台。
3.光伏/储能逆变器：
提升逆变器的转换效率，延长发电时间，增加收益。高可靠性也符合其长寿命要求。
4.电动汽车车载系统：
车载充电机：是SiC SBD的经典应用，追求高效率和小型轻量化。
DC/DC变换器：将高压电池的电压转换为12V/48V低压，为车载电子设备供电。
驱动电机逆变器：在此与SiC MOSFET组成全桥，但其中的续流二极管也天然地使用了SiC SBD的特性。
5.工业驱动：
在变频器的整流侧或逆变侧使用，可以提高系统效率和功率密度。
三、中高压大电流产品：1200V/100A & 1700V/75A
这两款产品代表了SiC SBD技术走向成熟和大功率化的标志，它们瞄准的是硅基器件难以胜任的高端应用。
产品定位与技术挑战
技术挑战：制造如此大电流的SiC SBD，核心挑战在于芯片面积和成本。大电流意味着大芯片，而SiC衬底成本高昂。同时，如何保证大芯片的良率和可靠性，以及如何设计低电感、高热导的封装来应对大电流和高温，是封装技术的核心。
1200V/100A SiC SBD产品介绍
1200V100A的SBD的芯片尺寸图
1200V100A的SBD的芯片参数表
1200V100A的SBD单管TO247-2L封装图
1200V100A的SBD单管的参数表
1.核心应用领域：
电动汽车主驱逆变器：这是最核心、最热门的应用领域。800V电池平台架构已成为高端车型的趋势，其直流母线电压通常在550-850V之间，峰值可达1000V以上。1200V是应对此电压平台的黄金标准。
严重降低系统效率，缩短续航。
引起高的电流电压尖峰，威胁MOSFET安全。
限制开关频率的提升。
具体作用：作为逆变器桥臂的续流二极管，与1200V SiC MOSFET并联。在电机处于再生制动（发电）状态或开关管关断时，为电流提供通路。
为何必须是SiC SBD？在此高频开关的逆变器中，如果使用硅FRD，巨大的反向恢复损耗会：
100A的规格意味着它可以支持极高功率的电机驱动，例如高性能轿车、SUV、甚至商用车的逆变器。
大功率工业电源/伺服驱动器：在要求高效率、高功率密度的数十至数百千瓦工业变频器和伺服驱动中，用于逆变部分。
大功率储能/光伏逆变器：在组串式或集中式逆变器中，提升转换效率。
2.优势分析：
赋能800V平台：是实现800V高压平台主驱逆变器高性能、高效率的关键保障。
极致效率：零反向恢复特性直接转化为更低的逆变器开关损耗，尤其是在高开关频率下，助力提升整车续航里程。
高功率密度：允许使用更小的散热器，或与SiC MOSFET一起实现逆变器的小型化、轻量化。
高可靠性：适应电动汽车发动机舱的恶劣高温环境。
1700V/75A SiC SBD产品介绍
1700V75A的SBD的芯片尺寸图
1700V75A的SBD的芯片参数表

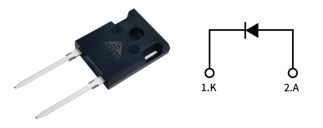

1700V75A的SBD单管TO247-2L封装图

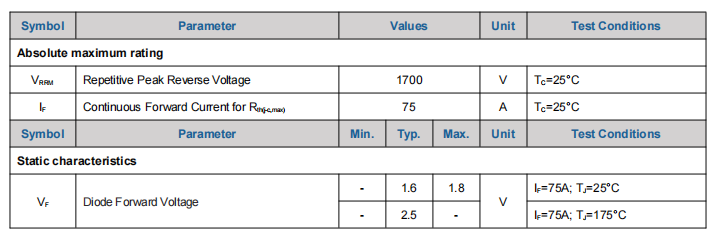

1700V75A的SBD单管的参数表
1.核心应用领域：
这款产品主要瞄准三相工业电网和新能源发电领域。
光伏/储能逆变器：
三相光伏逆变器的直流母线电压通常高达1000-1500V。1700V的电压等级提供了充足的降额裕量，确保系统在电压波动和浪涌下仍能安全可靠运行。
使用1700V器件，可以直接在更高直流电压下工作，降低系统电流，从而减少线损，或可以优化拓扑结构（如减少串联组件数量）。
工业电机驱动：
在690V三相工业电场合，整流后的直流母线电压约1100V。1700V器件是标准选择，为应对电网波动和开关过冲提供安全边际。
适用于矿山、冶金、大型风机等大功率驱动场合。
轨道交通/牵引：
列车牵引系统的直流母线电压通常为1500V或3000V。1700V器件可用于1500V系统的辅助变流器或某些特定拓扑的牵引变流器中。
固态变压器/电力电子变压器：
SST是未来趋势。1700V SiC SBD是实现中压（如3.3kV）SST模块构建的基础单元之一（通过多电平拓扑或串联应用）。
2.优势分析：
应对高直流电压：为1000V-1500V直流母线系统提供安全、可靠的解决方案。
提升系统效率：在如此大功率的工业应用中，效率每提升0.1%都意味着巨大的电费节省。SiC SBD的低损耗特性价值凸显。
简化拓扑结构：在某些场合，使用高压器件可以简化多电平拓扑，减少器件数量，提高系统可靠性。
高频化潜力：即使在工业级大功率下，它依然保留了SiC的高频潜力，为下一代超高功率密度工业变流器设计提供了可能。
四、市场竞争：从“性能竞争”到“成本与生态竞争”
1.成本下降是市场扩张的核心驱动力
衬底成本下降：随着衬底厂商产能扩大和技术成熟，SiC衬底的成本正以每年5%-10%的速度下降。
规模化效应：ST、Infineon、ON Semi等IDM巨头持续扩产，规模化生产带来制造成本下降。
系统成本优势：虽然SiC
SBD单颗成本可能仍高于硅FRD，但它能降低散热成本、磁性元件成本，并提升系统效率，整体系统成本（TCO）更具优势
2.从“单一器件”到“解决方案”和“生态建设”
捆绑销售：SiC SBD与SiC MOSFET的“组合销售”越来越普遍。提供优化的半桥或全桥功率模块，是赢得大客户（如整车厂、逆变器头部企业）的关键。
驱动配套：推广SiC SBD时，必须同时考虑其驱动需求。与能提供专用驱动芯片的伙伴合作，为客户提供“器件+驱动”的完整解决方案，能极大提升竞争力。
参考设计：推出针对热门应用（如11kW OBC、22kW光伏逆变器）的完整参考设计，降低客户研发门槛，是抢占市场的有效手段。
五.总结
SiC SBD器件在导通过程中没有额外载流子的注入和储存，因而反向恢复电流小，关断过程很快，开关损耗小。SiC SBD器件成为人们开发碳化硅电力电子器件首先关注的对象。它是高压快速与低功率损耗、耐高温相结合的理想器件。
碳化硅SBD的发展正沿着“性能极致化、应用主流化、成本亲民化”的路径高速前进。它的故事已从技术突破的“上半场”，进入了市场全面渗透和生态体系构建的“下半场”。
