近期有越来越多的工程师在方案设计时提到一个问题：这个碳化硅MOS的频率在我这个项目最大可以做到多少KHZ？今天我们就来梳理一下影响碳化硅MOS开关速度的因素有哪些？

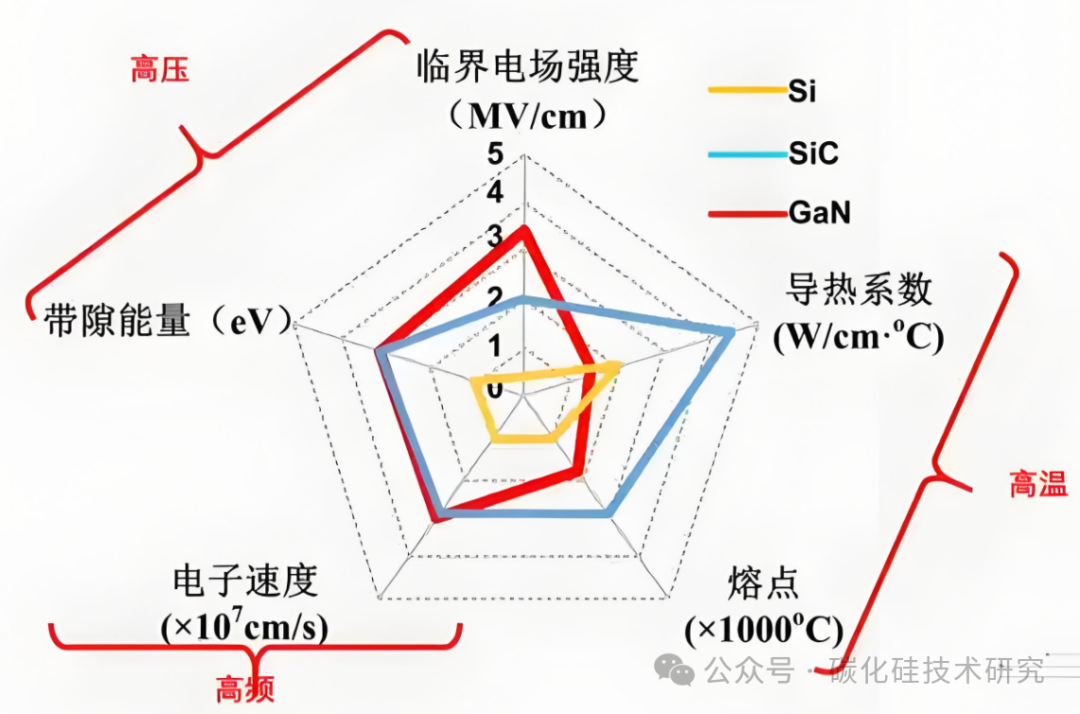

通常来说，作为第三代半导体的代表碳化硅，一直被标注：高压、高温、高频的“人设”。碳化硅(SiC)MOS支持功率电子电路以超快的开关速度和远超100V/ns和10A/ns的电压和电流摆率下工作。SiC MOS还具有非常出色的导通特性和高温特性。与传统的硅基功率半导体相比，SiC MOS具有非常低的器件工作损耗，可以实现高度紧凑且高效的功率转换器解决方案。SiC MOS的开关性能不仅取决于器件本身的特性，在很大程度上还取决于器件的外部电路和工作条件。
SiC MOS的开关行为是十分复杂的话题。数据手册中所提供的数值，往往只能表示器件在非常具体的测试环境中、在若干特定条件下的性能。而在实际的电源电路条件下，器件的真实性能取决于很多因素。
1、开关行为和损耗
开关损耗和导通损耗是导致功率转换器半导体器件焦耳热的两大因素。尽管SiC MOSFET的导通损耗主要取决于器件本身的特性和工作条件(例如，栅极电压、负载电流和器件温度)，但开关损耗有着更加明显也更加复杂的特性
影响器件总开关损耗主要有三个因素:开通能量EON、关断能量Eoff和反向恢复能量Erec。其占比通常取决于器件的特性、操作条件和外部电路。除此之外，在开关过程中，还可能会出现其它的损耗，例如由寄生导通引起的损耗。
影响开关损耗的器件特性包括芯片技术、芯片尺寸封装类型和内部栅极电阻(Rint)。对开关损耗影响最大的工作条件为:芯片结温、直流母线电压、栅极电压和负载电流。我们将首先探讨它们之间的关系及其对开关行为的影响，然后，在下一节探讨封装和外部电路的影响。
2、栅极驱动电路
驱动电流与电阻：栅极驱动电路的输出电阻和驱动电流直接影响栅极电容的充放电速度。驱动电流不足或输出电阻过大会延长开关时间，增加损耗。
信号质量：驱动信号的上升沿和下降沿陡峭程度至关重要。缓慢的信号会导致开关过程中器件长时间处于过渡状态，增加损耗。例如：高速驱动设计可显著提升动态性能。
3、寄生参数
寄生电容：包括栅源电容、栅漏电容（和输出电容。这些电容越大，充放电所需时间越长，开关速度越慢。高频应用中，寄生电容的影响尤为明显。
寄生电感：线路布线和封装结构中的寄生电感会导致电压电流振荡，影响开关速度。例如，叠层封装技术通过减少引线和外接电感，可提升开通和关断速度达48%-50%。
4、器件结构与工艺
沟槽设计：如纳微半导体的“沟槽辅助平面栅”技术，通过优化器件结构降低导通电阻的温度敏感性，从而减少功率损耗，提升高频开关性能。
界面陷阱与工艺优化：SiC界面陷阱会降低载流子迁移率，影响开关速度。高温栅氧化工艺和离子注入技术的改进可减少界面缺陷，提升动态特性。
5、外部电路的影响
在快速开关应用中，外部电路对器件的性能有着巨大的影响。许多论文都讨论了功率半导体的外部影响，却往往低估了外部电路对快速开关SiC MOS性能的影响。（例如： 在AI数据中心电源等应用中，采用交错式PFC拓扑和LLC谐振电路，结合SiC MOSFET的高频特性，可显著提升功率密度和效率。）其主要影响包括但不限于外部栅极电阻(Rg,ext)、换向回路杂散电感Lo、栅极阻抗、栅极驱动器摆率和死区时间。
6、封装技术
低寄生电感封装：例如叠层封装技术（无引线设计）通过减少寄生电感，可提升电流开通速度48%，关断速度50%，同时降低损耗。
开尔文源极引入： 传统上，单开关分立式功率半导体具有漏极、栅极和源极三个电气连接引脚。随着快速开关器件的出现具有4个引脚的器件(其中一个为驱动器提供额外的连接，即所谓的开尔文源)变得越来越普遍。尽管在物理上相似，但实际上，3引脚和4引脚封装的SiC MOS在开关性能方面，有着显著的差异。第4个引脚的真正优势，特别是在快速开关应用中的优势往往被低估了。
器件封装对SiC MOS的开关性能有很大影响。与较大的模块相比，小型分立式封装通常具有低杂散电感和低Lo*Inom的特点，适用于在高开关频率下工作的电路。由于尺寸紧凑，它们还为电路设计人员带来了更大的灵活性。然而，在以高速电路为目标时，设计人员必须将某些封装特性牢记于心。
碳化硅MOSFET的开关速度受驱动电路、寄生参数、器件结构、温度等多因素综合影响。通过优化驱动设计、封装技术及工艺改进，结合高频应用场景的系统级适配，可充分发挥SiC材料的高频、高效优势，推动其在电动汽车、数据中心等领域的广泛应用。
