2LH03CCVC29M双通道半桥栅极驱动_碳化硅模块驱动板
2LH03CCVC29M双通道半桥栅极驱动单元，专为 Wolfspeed CAB600M33LM3‑C（3300V）SiC 功率模块开发；光纤信号隔离，内置隔离 DC‑DC，可直接装配在功率模块上，面向轨道交通、大功率工业逆变器。
一、基础关键参数
- 1、供电与驱动输出

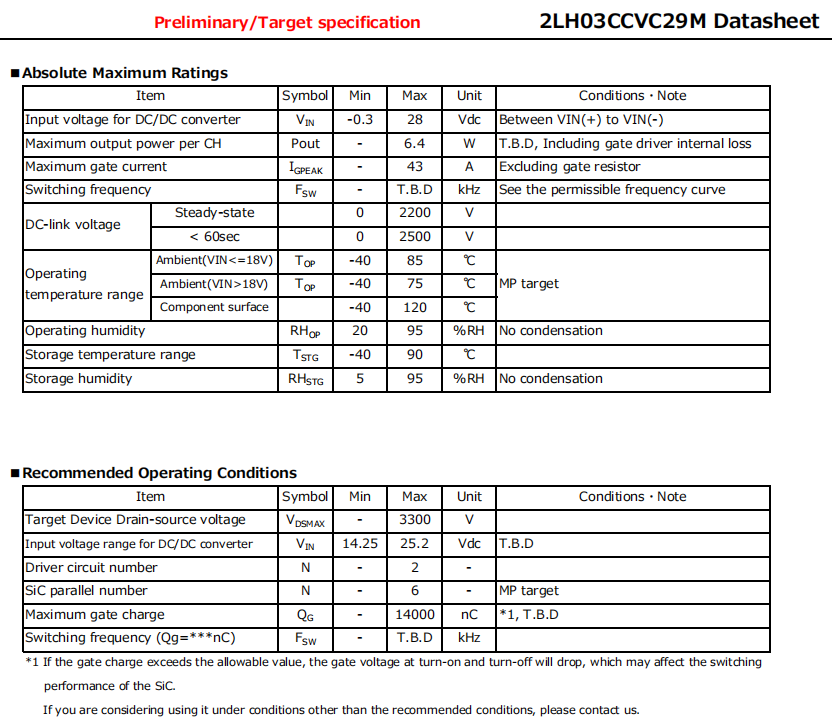

- DC‑DC 输入电压 VIN：14.25‑25.2V（标称 15V/24V）；双通道半桥架构，最多可驱动 6 颗 SiC 芯片并联
- 栅极输出电压：+15V 开通 /‑5V 关断；内置驱动电阻 Rg (on)=3.3Ω，Rg (off)=1.0Ω，发射极电阻 Re=0.1Ω
- 最大支持栅电荷 Qg=14000nC；开通 / 关断传播延迟典型 130ns

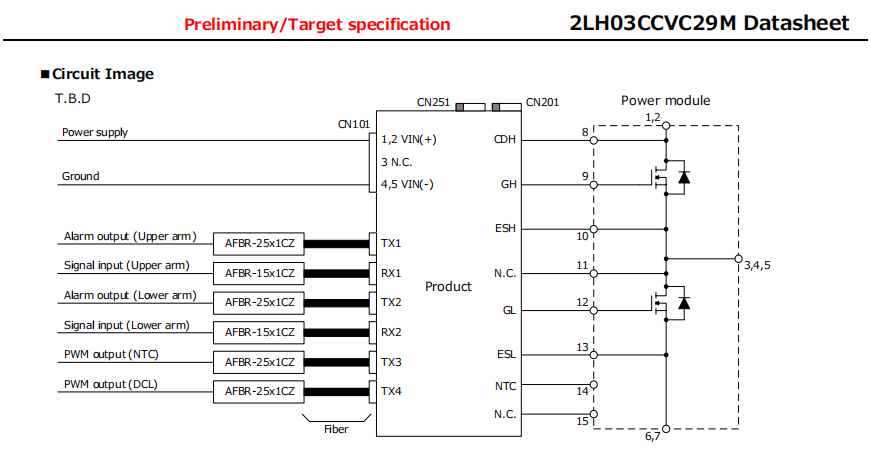

- 信号接口：光纤收发（Broadcom AFBR 系列），PWM 光纤回传 NTC 温度、直流母线电压。
- 2、隔离参数
- 原边‑副边隔离耐压 AC10.8kV；通道间隔离耐压 AC6.7kV
- 电气间隙 23.8mm，爬电距离 45mm；共模瞬态抗扰 CMTI=70kV/μs
- 满足 IEC60664‑1 增强绝缘标准，局部放电熄灭电压 4.95kVpeak。
- 3、保护功能参数
- DESAT 去饱和短路检测阈值 8.7V，滤波时间 1.4μs；软关断电阻 12Ω
- UVLO 欠压锁存；DC‑DC 内置过温、过载保护，故障光纤告警输出，自动重启 25ms
- 工作环境温度‑40~+85℃；无冷凝湿度 20‑95% RH。
二、器件核心特点

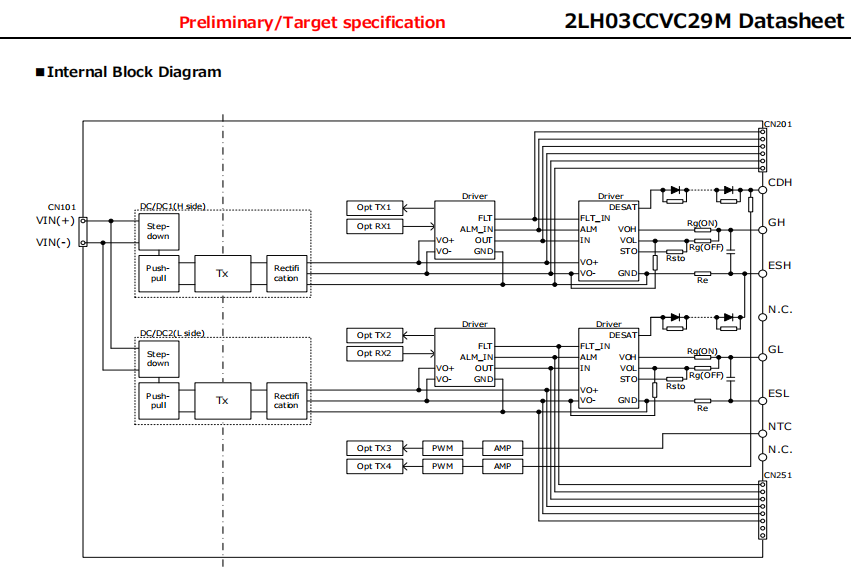

- ALL‑IN‑ONE 一体化半桥驱动，光纤实现 PWM 与告警信号隔离，彻底规避高压大功率场景下共模干扰；可直装 SiC 功率模块，简化整机装配。
- 专为 3300V 大功率 SiC 模块定制，自带开通 / 关断栅阻；支持最多 6 颗 SiC 芯片并联驱动。
- 具备 DESAT 短路保护、软关断、UVLO 欠压、DC‑DC 过温过载，光纤输出故障、NTC 温度、母线电压 PWM 信号。
- 超高绝缘耐压，满足轨道交通、高压工业设备安规要求。
三、典型应用场景
- 工业逆变器、大功率功率调节器
- 轨道交通牵引变流器、高压大功率 SiC 变换系统
