SST应用场景与UPER架构
1.应用全景
SST的应用不只在数据中心，报告展示了一个更广阔的视角——站级集成：
2. UPER — 通用电力电子调节器

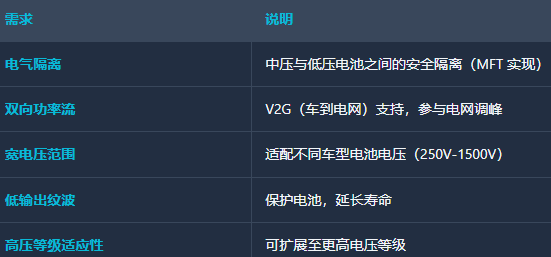

EV快充的核心需求
3.双向充电等级分类

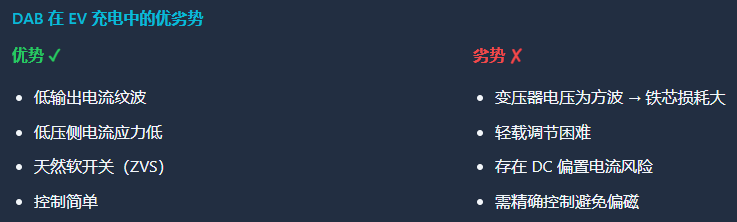

4.核心拓扑：双有源桥（DAB）
5. 1kV 级175kW模块与500kW充电机
模块尺寸：24 × 36 × 25 英寸（约61 × 91 × 63.5 cm）
材料与组件选型
关键洞察：1kV级使用自然对流冷却，骨架为3D打印（原型快速迭代友好）；2kV级必须使用VPI真空压力浸渍——电压等级翻倍后，绝缘从'简单空气'升级为'系统化VPI工艺'，工艺复杂度大幅跃升。
1 kV 级MFT三大设计挑战
中频变压器（MFT）的等效模型包含五大参数：磁芯电阻Rc、绕组电阻R、漏感Llk、励磁电感Lm、寄生电容Cp/Cs。1kV级的核心挑战集中在前三个参数的优化上。
1.绕组电阻：趋肤效应vs邻近效应
核心问题
高频下，绕组的AC电阻远大于DC电阻。原因有二：
趋肤效应（Skin Effect）：电流集中在导体表面，有效导电面积减小；
邻近效应（Proximity Effect）：多层绕组中，相邻层磁场使电流重新分布，层数越高RMS电流越大；
多层变压器中，邻近效应损耗>趋肤效应损耗，这是容易被忽视的一点。
邻近效应抑制方法
绕组交错排列（Interleaving）— 初级与次级交替绕制，减小铜损；
增大同层和层间的导体间距；
减少绕组层数；
增大绕组宽度；
使用Litz线（多股绞合线）— 增加有效导电面积；
反直觉发现： 高频下，较少股数的Litz线反而可能有更好的性能（DOI: 10.1109/TIA.2018.2821647, Fig.7）。因为股数过多时，股间电容和绝缘占比增大，反而削弱了Litz线的优势。存在一个最优股数，不是越多越好。
2.漏感（Leakage Inductance）
漏感来源
绕组-磁芯间隙；
绕组-绕组间隙；
绝缘层厚度；
漏感减小方法
初级/次级绕组交错；
绕制前将初级和次级绞合在一起；
漏感的两面性： 低漏感 → 开关频率带宽高（好）；但过低的漏感在DAB中可能导致ZVS范围变窄（坏）。DAB拓扑中，漏感是功率传输的关键参数，不能一味追求最小化——需要精确设计和控制。
3.寄生电容
关键影响
决定自谐振频率 → 限定了有用工作频率上限；
寄生电容与匝数长度成正比；
绝缘涂层使单层电感的匝间电容增大；
对于DAB转换器，寄生电容还会引起开关管的额外损耗和电压应力——因为MFT的充放电电流由开关管承担。

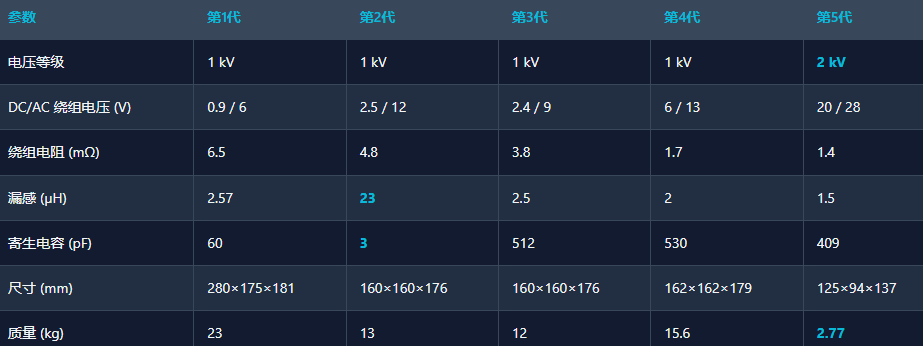

4.五代MFT设计参数对比（核心数据表）
报告最有价值的数据表：以下是ORNL五代MFT设计的完整参数演变（截至2025年2月，第4代为当时最小尺寸的175kW DAB 变压器）
参数解读：
第2代是超低寄生电容设计（3 pF，极低），但代价是漏感暴增到23 µH——电容和漏感之间存在强权衡；
第3/4代追求低电阻和低漏感，但寄生电容回升到500+ pF；
第5代（2kV级）体积和重量大幅缩小（2.77 kg vs 23 kg 第一代），但电压等级翻倍——这是因为使用了VPI工艺和更高频率设计；
从第1代到第4代，重量从23 kg 降到12 kg（减48%），体积也大幅缩小；
2 kV 级MFT与绝缘协调
1. 2 kV 级的特殊挑战
2 kV 级MFT的重点从'电阻/漏感/电容'转向了绝缘可靠性：
层间电荷（Interwinding Charge）：电压等级翻倍后，初/次级绕组间的电场应力显著增大
层间寄生电容：绝缘层同时是电容介质，需要同时满足介电强度和低损耗
局部放电（Partial Discharge）：绝缘中的气隙/缺陷在高压下产生微小电弧，长期导致绝缘老化失效
2. VPI — 真空压力浸渍工艺
为什么VPI对高压应用至关重要？
局部放电（PD）会随时间逐渐劣化绝缘，最终导致绝缘失效。VPI通过真空+压力将绝缘树脂完全填充绕组和骨架中的所有空隙，消除气隙，从根本上抑制PD。
ORNL的VPI方案
材料：硅凝胶+导电硅（Silicon gel and conductive silicon）；
真空度：20-10 Torr（约30-10 mBar）；
对象：2 kV 级MFT绕组；
3. CT 扫描验证VPI质量
ZEISS METROTOM 800 225 kV 工业CT
ORNL使用工业CT对VPI浸渍后的MFT进行无损检测，验证内容包括：
高精度计量：尺寸精度验证；
孔隙/裂纹检测：发现VPI中的气隙和缺陷；
装配控制：绕组位置和结构；
连接工艺控制：胶、焊、接头质量检查；
CT扫描发现的问题：
检测到3.3 mm 的空隙（void） — 这是 VPI工艺需要优化的信号；
次级绕组匝间重叠和移位 — 绕组制造精度问题；
CT伪影导致无法清晰识别Litz线的浸渍情况 — 多股细线的 CT成像仍是挑战；
这说明VPI不是'浸渍就完事'——工艺参数、骨架设计、绕组排布都需要专门优化。
4.局部放电（PD）测量
PD测量的意义
局部放电是高压绝缘系统中最主要的老化和失效前兆。PD测量可以：
检测由污染、老化、受潮和机械应力导致的绝缘劣化；
识别气隙、裂纹、电树等电气缺陷；
提高电气部件的可靠性和性能；
非VPI vs VPI 对比数据
关键结论：
VPI使PD电荷量从3.5 nC 降到56 pC，降低了62倍！这是高压MFT绝缘可靠性的关键跃升。但即使VPI后，仍有56 pC 的PD（来自Litz线内部微空隙）——说明完全消除PD极其困难，需要在材料、工艺和设计上持续优化。
总结
五大核心结论
ZVS全范围覆盖：经过多轮变压器设计迭代，已实现充电器整个工作范围（电压+电流）的零电压开关（ZVS）；
峰值效率98.5%：1kV级DAB变换器的峰值效率达到98.5%；
最小尺寸记录：截至2025年2月，ORNL已设计、制造并测试了当时尺寸最小的175 kW DAB 变压器（第4代）；
VPI + CT + PD 验证闭环：CT扫描结果与后续PD测量相互印证，建立了从结构到电气性能的完整验证流程；
VPI骨架需专门设计：不是所有骨架都适合VPI——材料、开孔、流道都需要为浸渍工艺专门优化；
