碳化硅（SiC）与IGBT器件是当前大功率电力电子领域最主流的两类功率半导体器件，各自在不同应用场景中发挥关键作用。

碳化硅（SiC）MOSFET正在从新能源汽车和光伏逆变器起步，向充电桩、轨道交通、AI数据中心电源等领域加速渗透，其核心驱动力来自开关损耗降低一个数量级、热导率提升3.3倍、以及允许更高工作结温这三项物理优势。

然而，IGBT凭借大电流稳态导通损耗低、短路耐受能力强、3.3kV以上高压等级量产成熟、以及器件成本比SiC器件有优势，在低频大功率电机驱动、柔性直流输电和工业变频等场景中仍不可替代。

一、行业背景与决策场景

AI数据中心的机柜功率密度从20kW向1MW演进，新能源汽车800V平台成为主流，光伏组串式逆变器追求99%以上效率---这三股力量共同推动电力电子系统对功率器件提出了'更高频率、更低损耗、更小体积'的交叉需求。

在此背景下，产品开发人员面临一个频繁出现的选型决策：在给定功率等级、开关频率、效率和成本约束下，应该选择SiC MOSFET器件还是IGBT器件？这个决策直接影响系统的功率密度、效率和物料成本，且一旦锁定器件平台，后续驱动电路、磁性元件和散热设计都将随之固化，变更代价高昂。

二、材料与器件特性深度对比

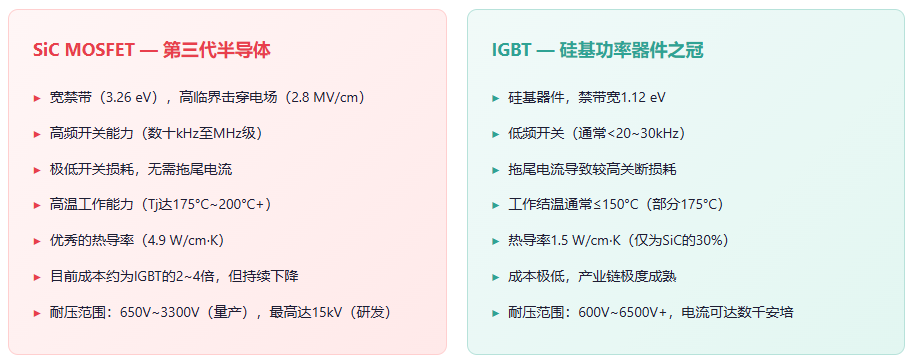

1、半导体材料物理参数

SiC与硅的材料物理差异是两类器件性能分歧的根源。SiC（4H-SiC）的禁带宽度为3.26eV，是硅的2.9倍；临界击穿电场达2.8MV/cm，约为硅的9倍。这意味着在相同耐压设计下，SiC器件的漂移层厚度仅为IGBT的约1/10，从物理层面决定了更低的导通电阻和更小的芯片面积。

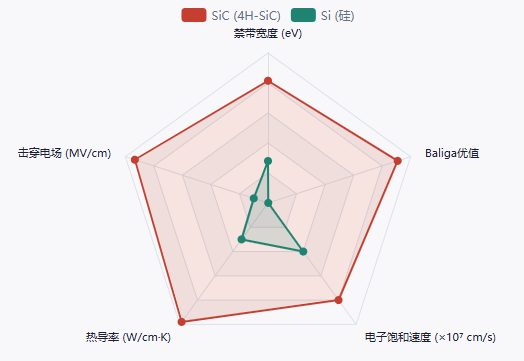

图1：SiC与硅关键材料参数对比（雷达图）

热导率的3.3倍优势使SiC芯片散热效率更高，配合175°C~200°C的最高结温，在相同散热条件下可输出更大功率，或相同功率下减小散热器面积30~50%。

2、器件电气特性（1200V等级）

在1200V电压等级下，两类器件的电气特性差异集中体现在开关损耗和导通特性的温度行为上。

特性参数	SiC MOSFET (1200V)	Si IGBT (1200V)	差异说明
导通压降	RDS(on) × ID (正温度系数)	VCE(sat) ~1.5~2.5V (负温度系数，高温更低)	大电流下IGBT导通损耗更低； SiC低电流时优势明显
关断损耗 Eoff	极低（无拖尾电流）	高（拖尾电流显著）	SiC Eoff仅为IGBT的1/5~1/20
开通损耗 Eon	较低	中等	SiC约低30~50%
开关频率范围	20kHz ~ 500kHz+	5kHz ~ 30kHz	SiC可达IGBT的10倍以上
最大结温 Tj(max)	175°C ~ 200°C+	150°C ~ 175°C	SiC允许更高工作温度
体二极管	内置体二极管可作续流（VF较高）	无体二极管需外接FWD	SiC简化电路设计
抗雪崩能力	有（雪崩额定）	无（不可雪崩）	SiC过压保护设计更灵活
短路承受时间 tSC	~2~5μs	~5-10μs	IGBT短路耐受更强

3、损耗特性可视化对比

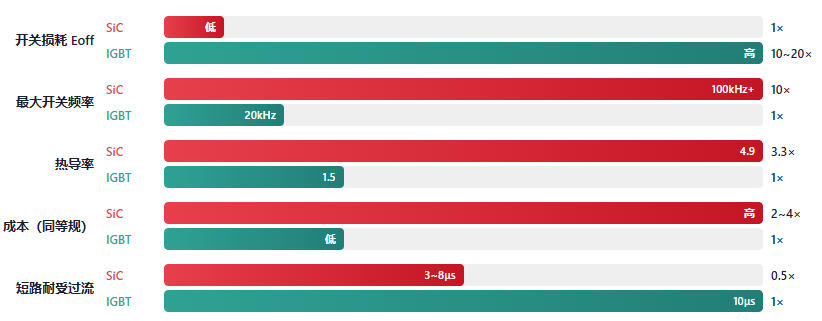

图2：SiC与IGBT损耗参数对比

关键注意：SiC的RDS(on)随温度升高而增大（正温度系数），而IGBT的VCE(sat)随温度升高而降低（负温度系数）。在低频、大电流、持续导通的应用中（如大功率电机驱动），IGBT的导通损耗优势可能抵消其开关损耗劣势，使两类器件总损耗差距缩小至5%以内。

三、应用场景分析

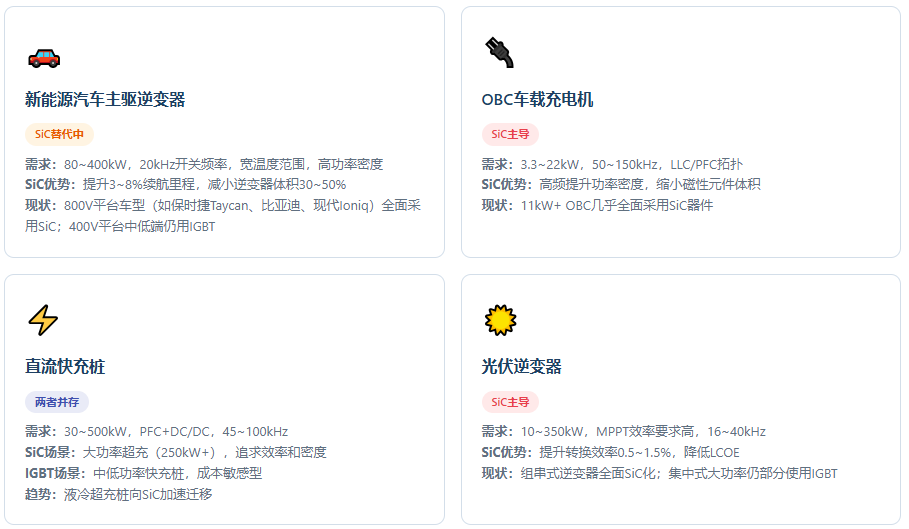

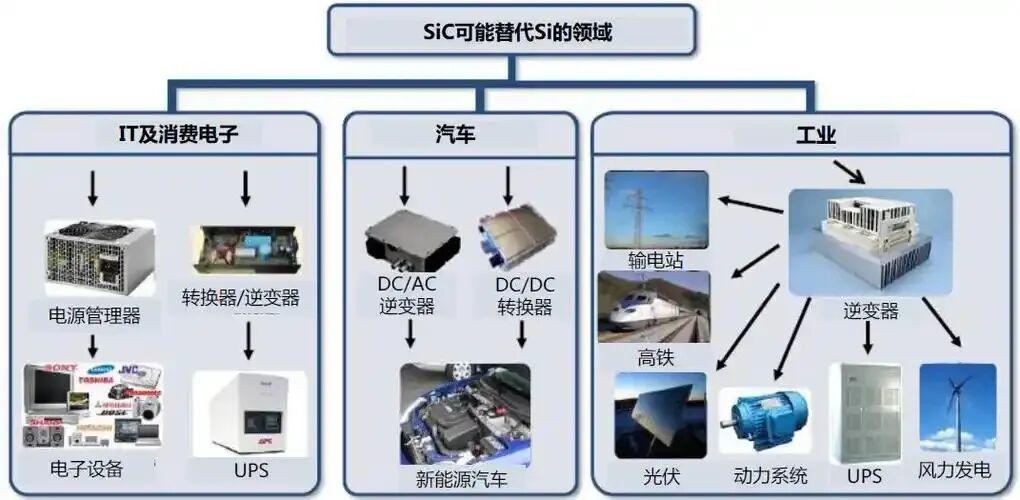

不同应用对功率器件的核心需求---频率、效率、功率密度、成本，权重各异，这决定了SiC与IGBT在各领域的渗透节奏。

1、SiC器件已主导或快速渗透的领域

应用	功率范围	频率需求	SiC 渗透率	核心驱动力
OBC-车载充电机	3.3-22kW	50-150kHz	~70%	高频→功率密度，LLC/PFC 拓扑刚需
光伏组串逆变器	10-350kW	16-40kHz	~60%	效率提升 0.5-1.5%，降低 LCOE
新能源车主驱（800V）	80-400kW	20-25kHz	~25%	续航提升 5-8%，体积减小 30%
AI 数据中心（SST）	100kW-6MW	20-50kHz	~30%（起步期）	34.5kV→800V DC 一级转换，IGBT 无法满足效率
固态断路器（SSCB）	kW-MW 级	μs 级分断	新兴	极快开关速度实现无弧分断

2、IGBT仍主导的领域

应用	功率范围	频率需求	IGBT 份额	保留原因
工业变频器	0.75kW-MW	2-16kHz	~95%	成本极度敏感，低频下 SiC 优势不显著
柔性直流输电 MMC	百MW-GW	1-2kHz	~95%	3.3kV/6.5kV IGBT 量产成熟，SiC 高压模块有限
风电变流器	1.5-15MW	3-8kHz	~90%	成本敏感，低频运行，大电流持续导通
大功率电机驱动	kW-MW	1-8kHz	~95%	VCE(sat) 负温度系数，大电流导通损耗低

3、过渡期共存领域

直流充电桩、储能PCS和轨道交通牵引处于过渡期，SiC与IGBT并存。30kW充电模块中SiC可将功率密度从40W/in³提升至80W/in³，但成本敏感的7kW交流慢充桩仍以IGBT为主。轨道交通领域，部分地铁线路已采用SiC牵引逆变器，但3.3kV以上电压等级仍以IGBT为主导。

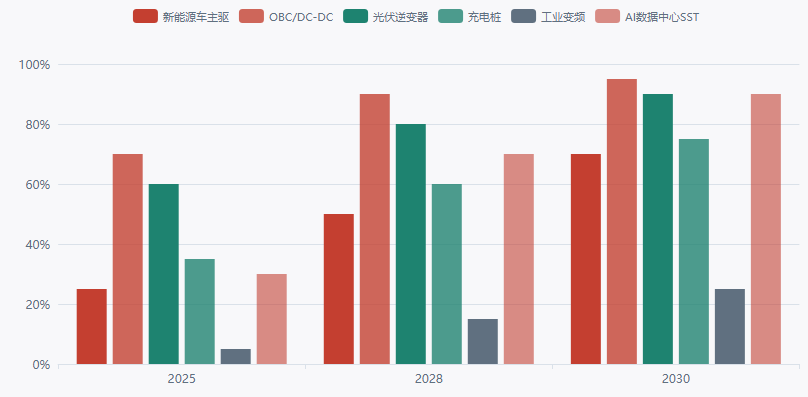

图3：SiC在各应用领域的渗透率预测（2025-2030）

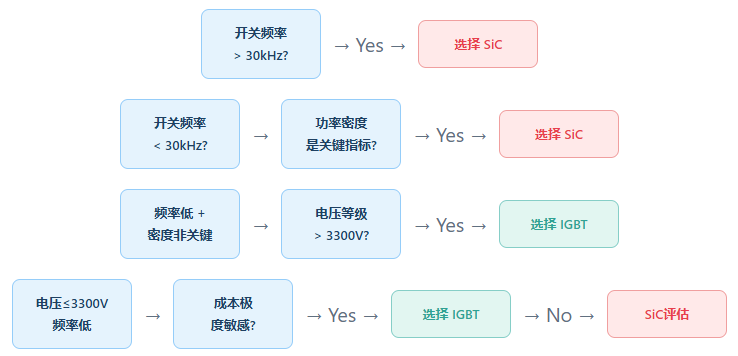

4、选型场景决策流程

四、方案设计要点对比

从IGBT方案迁移到SiC方案，不是器件的drop-in替换，而是涉及驱动、热管理、PCB布局和保护策略的系统性重新设计。忽视这些差异是导致SiC方案失效的最常见原因。

1、驱动电路设计差异

设计要素	IGBT驱动	SiC MOSFET驱动	设计建议
栅极驱动电压	+15V / -8V	+18V~20V / -3V~-5V	SiC需更高正压充分导通；负压防误开通但不宜过大（栅氧寿命考量）
栅极电阻 Rg	较大（5~47Ω）	较小（2.2~10Ω）	SiC开关速度快，需低Rg配合；注意dv/dt和di/dt控制
驱动功率需求	中等	较高（高频驱动）	SiC高频下栅极充电电流大，驱动IC功耗增加
隔离要求	标准光耦/磁耦	高CMTI（>50V/ns）	SiC高dv/dt要求驱动隔离耐压和CMTI更高
米勒钳位	推荐	必须	SiC高dv/dt通过Cgd注入栅极，必须主动钳位
短路保护	退饱和DESAT (~10μs响应)	快速DESAT或 shunt检测（<5μs）	SiC短路耐受时间短，需更快保护电路

2、杂散参数与PCB设计

控制换流回路寄生电感

SiC开关速度可达100kV/μs和10kA/μs，寄生电感会产生严重电压尖峰（Vspike = L×di/dt）。建议将直流母线杂散电感控制在<10nH（IGBT通常允许20~50nH）。采用叠层铜排或PCB嵌入式母线设计。

减小功率回路面积

SiC应用中需极度压缩换流回路面积以降低寄生电感和EMI辐射。采用多层PCB设计，将正负极铜排上下叠放，利用磁场抵消效应减小回路电感。

RC snubber吸收电路

SRC高频开关易激发寄生振荡，建议在直流母线处增加RC snubber（典型值：10~100nF + 1~10Ω），抑制高频振铃并降低EMI。

EMI滤波设计强化

SiC的高dv/dt和di/dt产生更丰富的高频EMI。需增加共模/差模滤波器设计余量，注意磁性元件高频损耗，必要时采用纳米晶磁芯。

3、热管理设计

SiC的热导率优势（4.9 vs 1.5 W/cm·K）和更高允许结温（175-200°C vs 150-175°C）使其散热设计更灵活，可减小散热器面积30-50%。但高功率密度导致热流密度集中，需关注局部热点。

SiC的价值在于通过系统级优化实现整体方案升级---高频带来更小的磁性元件和滤波器，低损耗带来更小的散热器，而非单纯替换功率芯片。如果仅做drop-in替换而不调整工作频率和被动元件，SiC的成本增量将无法通过系统级收益回收。

4、封装技术对比

封装类型	典型代表	适用器件	特点
传统焊接模块	62mm	IGBT为主	成本低，工艺成熟，寄生电感较大（15~20nH）
PressFIT / .XT	Infineon EasyPACK	IGBT + SiC	无焊连接，低热阻，适合SiC的高温运行
银烧结封装	Denso / 英飞凌	SiC为主	银烧结层耐高温、高热导率，提升循环寿命10×
双面散热模块	SiC为主	双面散热降低热阻40%，适合高功率密度
PCB嵌入式封装	SiC专用	极致低寄生电感（<5nH），高功率密度

设计建议：从IGBT切换到SiC时，不要简单'drop-in替换'。应系统性重新评估驱动电路、热管理、PCB布局、EMI滤波和保护策略。SiC的价值在于通过系统级优化（高频→小磁元件、低损耗→小散热器）实现整体方案升级，而非单纯器件替换。

五、典型替代应用案例

真实工程案例展示SiC替代IGBT的效果与权衡

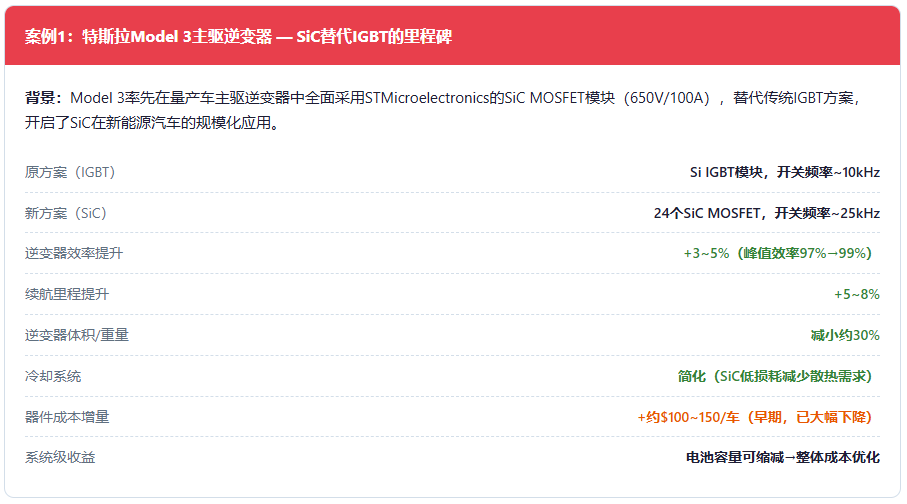

案例1：特斯拉Model 3主驱逆变器 — SiC替代IGBT的里程碑

案例2：比亚迪'汉'EV — 国产SiC模块量产应用

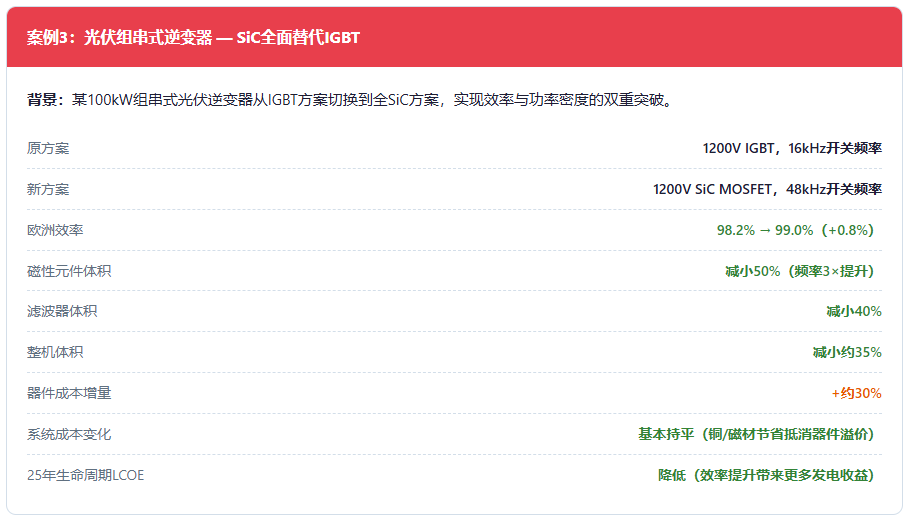

案例3：光伏组串式逆变器 — SiC全面替代IGBT

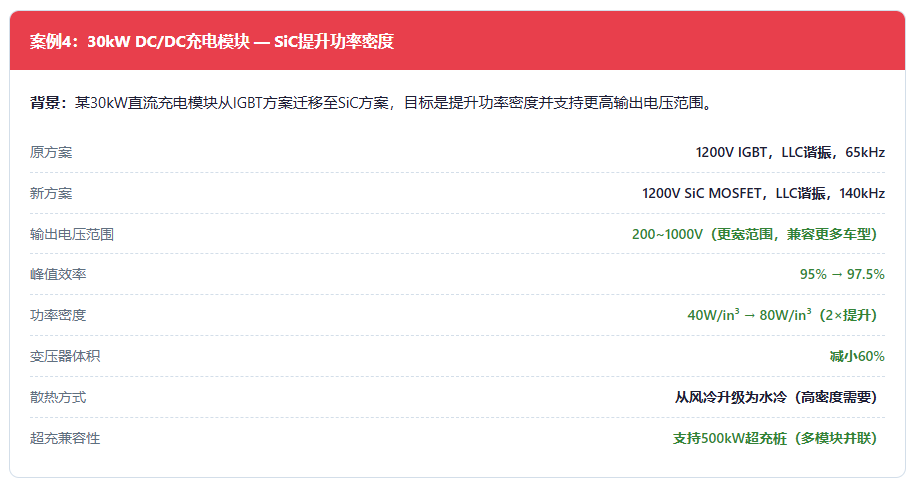

案例4：30kW DC/DC充电模块 — SiC提升功率密度

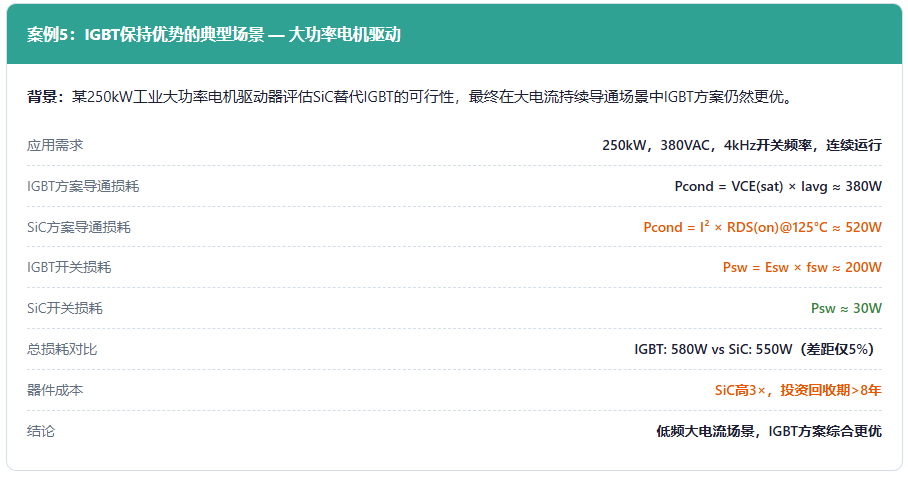

案例5：250KW工业电机驱动---IGBT保持优势

案例6：AI数据中心SST — SiC开启全新应用范式

六、成本与经济性分析

器件成本只是决策的冰山一角。SiC的器件溢价为IGBT的2倍左右，但高频开关带来的磁性元件缩小（-30~60%）、滤波器减小（-20~40%）、散热系统简化（-20~50%）和电容缩减（-20~30%），在系统层面可部分甚至完全抵消器件溢价。

成本/收益维度	IGBT方案	SiC方案	系统影响
器件成本	基准 (1×)	2~4×	SiC劣势，但持续下降
磁性元件成本	基准	降低30~60%	高频→更小变压器/电感
滤波元件成本	基准	降低20~40%	高频→更小滤波器
散热系统成本	基准	降低20~50%	低损耗→更小散热器
电容成本	基准	降低20~30%	高频→纹波频率高→更小电容
外壳/结构件	基准	降低15~25%	更小体积→更少材料
系统效率收益	基准	+0.5~3%	生命周期内持续节能收益
系统总成本	基准	持平~降低10%	取决于功率等级和频率

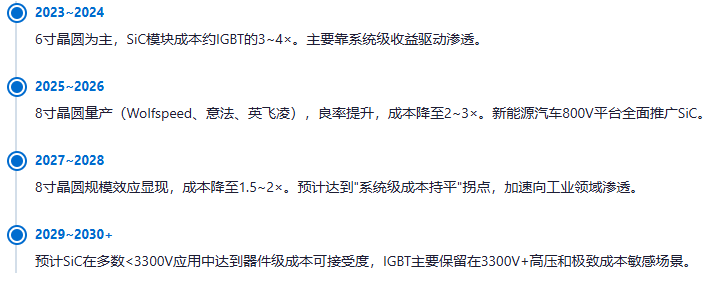

成本拐点趋势：随着6寸→8寸SiC晶圆产能释放，SiC器件成本正以每年10~15%速度下降。预计2027~2028年，1200V SiC MOSFET模块成本将降至同等IGBT的1.5~2×，届时系统级成本优势将成为主流选型驱动力。

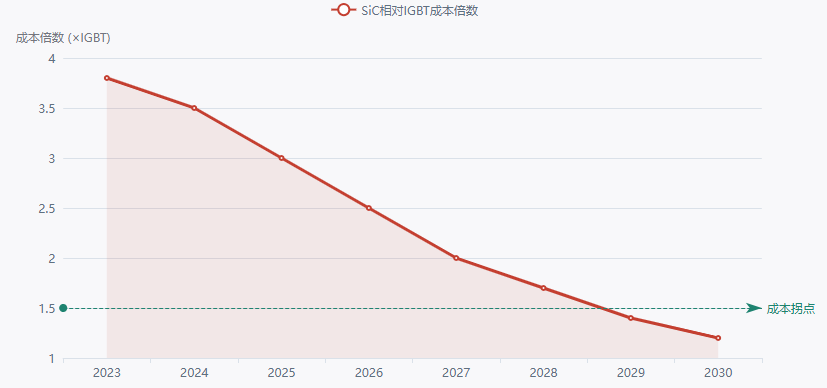

图4：SiC相对IGBT成本下降趋势预测

SiC成本下降路径

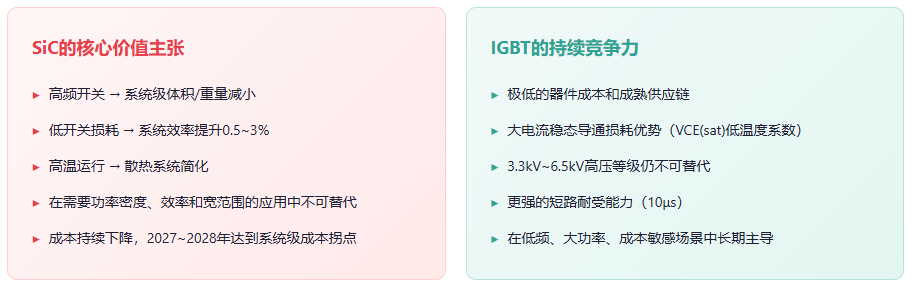

七.选型决策框架

为产品开发人员提供可操作的器件选型判断框架

1、优先选择SiC的场景条件

条件	判定阈值	理由
开关频率需求高	> 30kHz	IGBT开关损耗在此频率下不可接受
功率密度是核心指标	体积/重量受限	SiC高频→小磁元件+低损耗→小散热
效率要求极高	峰值效率>98%	SiC低Eoff直接提升系统效率
高温环境运行	环境温度>60°C	SiC高热导率+高Tj提供更大热裕量
宽电压范围需求	输入/输出范围宽	SiC无拖尾电流，宽范围效率更平稳
生命周期节能收益显著	年运行时间>5000h	效率提升的累积节能收益可回收器件溢价

2、优先选择IGBT的条件

条件	判定阈值	理由
开关频率低	< 10kHz	开关损耗占比小，SiC开关优势不显著
大电流持续导通	额定电流>200A，占空比高	IGBT的VCE(sat)低温度系数在大电流下导通损耗更低
电压等级极高	> 3300V	3.3kV+ SiC模块量产有限且成本极高
成本极度敏感	毛利率<15%	IGBT成本优势决定产品竞争力
短路保护要求严苛	需≥10μs短路耐受	IGBT短路承受能力更强
供应链风险考量	单一来源不可接受	IGBT供应商更多元，供应更稳定

3、混合方案：SiC + IGBT协同设计

在过渡期，SiC + IGBT 混合方案可能是性价比最优的中间路径。例如在电机驱动中，可采用'IGBT主开关+ SiC续流二极管'的混合模块（如Infineon的CoolSiC Hybrid），获得部分SiC优势（降低反向恢复损耗）同时控制成本增量在20%以内。另一种思路是在多电平整流器中，高压臂用IGBT、低压臂或辅助开关用SiC，实现性价比最优。

八、趋势展望

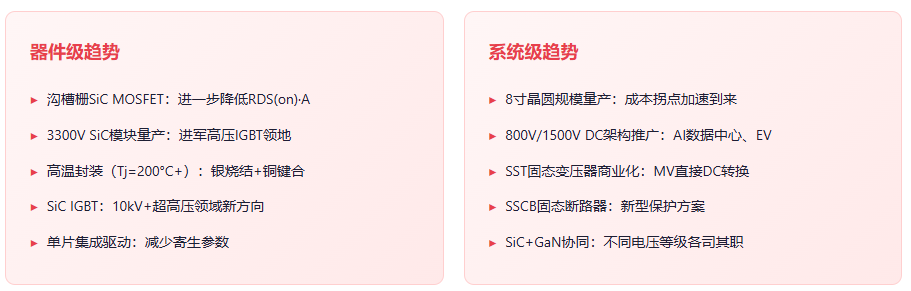

1、SiC技术演进

器件层面：沟槽栅 SiC MOSFET 进一步降低RDS(on)·A；3300V SiC 模块量产正在进军高压IGBT领地；银烧结+铜键合封装将工作结温推向200°C以上。

系统层面：8英寸晶圆规模量产推动成本拐点加速到来；800V/1500V DC 架构在AI数据中心和EV领域推广；SST和SSCB开辟全新应用范式。

2、IGBT的持续进化

IGBT并未停滞：第七代IGBT（如Infineon IGBT7、三菱X系列）通过薄片+ CSTBT技术持续优化VCE(sat)和Eoff的折中关系。微沟槽栅结构使IGBT在低压降的同时控制拖尾电流。此外，逆向导通IGBT（RC-IGBT）集成续流二极管功能，在电机驱动中可减少器件数量和成本。IGBT在中高压大功率领域仍将长期保持主导地位。

3、替代趋势时间线预判

应用领域	当前SiC渗透率	2028年预测	2030年预测	长期趋势
新能源车主驱	~25%（800V平台）	~50%	~70%	SiC主导
OBC/DC-DC	~70%	~90%	~95%	SiC全面主导
光伏逆变器	~60%（组串式）	~80%	~90%	SiC主导
充电桩	~35%	~60%	~75%	SiC加速替代
工业变频	~5%	~15%	~25%	IGBT长期主导
轨道交通	~10%	~25%	~40%	逐步替代（高压仍IGBT）
柔性直流/输电	<5%	~10%	~20%	IGBT长期主导
AI数据中心SST	~30%（起步期）	~70%	~90%	SiC原生方案
