TO-247-3 / TO-247-4封装的SiC MOSFET应用与设计解析

SiC MOSFET，即碳化硅金属-氧化物半导体场效应晶体管，是一种基于第三代宽禁带半导体材料碳化硅（SiC）的功率器件。相较于传统硅基器件，SiC MOSFET凭借碳化硅材料的高击穿电场、高热导率等特性，具有耐高压、耐高温、开关频率高、导通损耗与开关损耗低等显著优势。 它能大幅提升能源转换效率与功率密度，是实现电力电子系统高效化、小型化的关键元件。

图片来源：网络

目前，SiC器件主要技术路线包括平面栅和沟槽栅结构，已广泛应用于新能源汽车电驱系统、车载充电器、光伏逆变器、储能及数据中心电源等领域，市场正快速发展，国产化进程不断加速。

图片来源：网络

一、TO247封装介绍

TO-247 是高压大功率SiC MOSFET 最通用通孔直插封装，分为3引脚（TO-247-3）、4引脚开尔文（TO-247-4/4S/4L） 两大主流形态；二者散热架构完全一致，核心差异在于是否独立开尔文源极引脚，直接决定高频硬开关损耗、栅极振荡、EMI与整机效率，是光伏、储能、直流快充、大功率工业电源、车载OBC 的主力封装。

TO247-3封装的实物与拓扑图

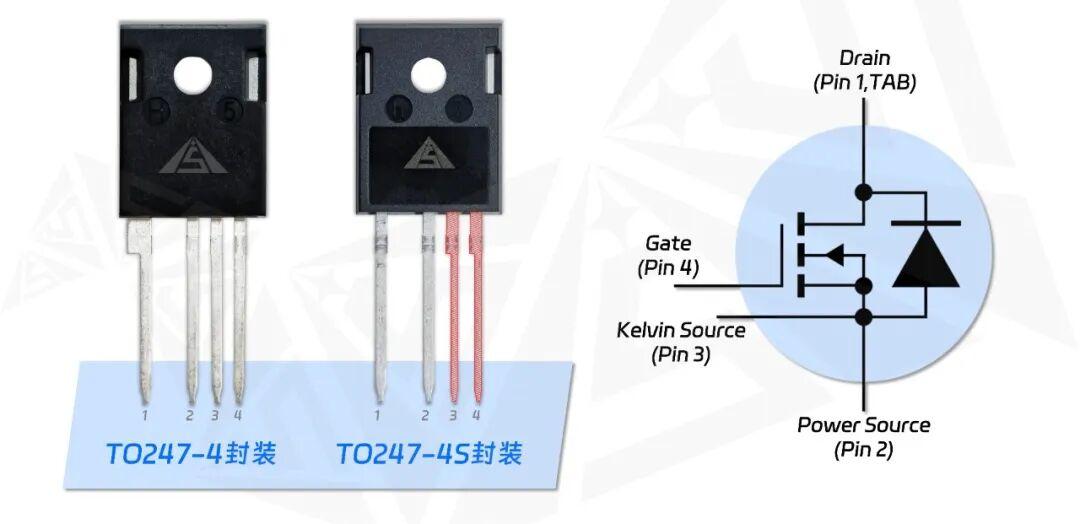

TO247-4封装的实物与拓扑图

TO247-4S封装的实物与拓扑图

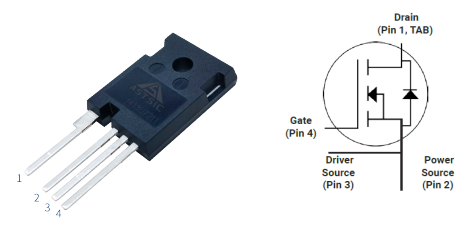

TO247-4L封装的实物与拓扑图

二、TO-247封装基础共性特性（3/4引脚通用）

散热优势

背部大面积金属基板可直接锁附散热器，结壳热阻RthJC 低至0.18~0.35℃/W，散热能力远超贴片TOLL/D²PAK；适合大功率、密闭无强制风冷、多管并联高热耗设备；可搭配绝缘导热垫、水冷散热器，适配长期满载高温工况（Tj=175℃工业/ 150℃车规）。

电流与耐压覆盖全面

主流规格650V/1200V/1700V，单管连续电流1~200A，支持多管并联拓展至几百千瓦功率，是分立器件单管功率上限最高的封装之一。

量产与机械可靠性

通孔插件装配，引脚强度高，抗震动、抗热循环分层，适配户外光伏、车载、储能长期20 年寿命需求；供应链成熟，国内外厂商全覆盖，国产替代完善。

系统兼容度高

散热器标准化、安装孔统一，新旧方案改板成本低；爬电距离充足，高压800V/1500V 母线无需额外隔离结构。

三、TO-247-3与 TO-247-4 核心差异、各自优势

1. 结构原理区别

TO-247-3（3引脚：D/G/S）

源极 S引脚同时走大功率主回路电流+ 栅极驱动回流，引脚与内部引线存在寄生电感Ls（8~12nH）；开关瞬态大电流di/dt 在 Ls 上产生反向感应电压：

有效栅压V GS =V drive −V LS ，驱动电压被抵消，开关速度变慢、损耗上升、栅极极易振荡、易发生桥臂误导通。

TO-247-4（4引脚：D/G/ 功率S / 开尔文 KS）

独立开尔文源极KS仅做驱动信号回流，无大功率电流流过；功率回路与栅极驱动回路电气解耦，驱动回路无Ls 压降干扰，寄生电感降低至3~4nH，彻底消除共源电感对SiC 高速开关的负面影响。

开通损耗对比

关断损耗对比

2. 电气性能量化优势（TO-247-4对比 TO-247-3）

开关损耗大幅降低

开通损耗Eon 下降 35%~70%，关断损耗Eoff 下降 25%~34%；硬开关拓扑（图腾柱PFC、Boost、全桥逆变）提升最明显，同等开关频率整机效率提升0.5%~1.2%。

栅极振荡、电压尖峰抑制

无需大幅增大栅极电阻Rg 降速，可使用更小Rg 释放 SiC 高速特性；驱动负压尖峰从- 7.4V 降至 - 3V以内，米勒震荡、dv/dt耦合干扰显著减弱，减少RC 吸收电路用量与体积。

桥臂可靠性提升

半桥 /全桥拓扑抗误导通能力增强，可压缩死区时间，进一步降低环流损耗，减少上下管直通短路风险。

EMI 优化

开关波形边沿干净，高频共模、差模噪声降低，简化输入EMC 滤波器件体积与成本。

3. TO-247-3 独有优势

成本更低： 引脚更少、封装工艺简单，BOM成本敏感低成本设备首选；

PCB 兼容旧方案： 传统硅 MOS/IGBT方案直接pin to pin 替换，无需修改驱动布线；

低频软开关场景够用：LLC 谐振、低压低频Boost（<60kHz），di/dt小，Ls 负面影响可忽略，性价比更高。

4. TO247-3/TO247-4 引脚封装核心对比表

四、TO-247-3、TO-247-4适配应用场景划分

TO-247-4（开尔文）核心应用（高频硬开关大功率场景）

1. 光伏逆变器（3~100kW组串式 / 集中式）

拓扑：图腾柱PFC、两电平全桥、三电平NPC 硬开关逆变，母线600/800V，频率100~200kHz；

痛点：SiC高速开关 di/dt极大，TO-247-3损耗高、散热器体积大；4引脚开尔文大幅降低开关损耗，提升满载效率至99.2% 以上，减小滤波电感体积；

落地规格：1200V TO-247-4 SiC，4~8 管并联。

2. 储能 PCS双向变流器（5~250kW）

双向 Boost +全桥逆变，频繁硬开关切换、高低压充放电循环；开尔文封装抑制动态不均流，多管并联温升一致性更好，户外高温环境可靠性提升。

3. 直流快充模块（20kW/30kW/60kW风冷快充桩）

前级图腾柱PFC + 后级 LLC /移相全桥硬开关；单模块大功率、散热受限，4引脚降低损耗减少散热器重量，多模块并联动态均流更优；行业主流方案统一选用TO-247-4。

4. 大功率工业服务器/ 通信电源（3kW~12kW AC-DC）

AI 算力电源、大功率通信整流，图腾柱无桥PFC 硬开关拓扑，频率150~300kHz；TO-247-4 释放SiC 高频优势，功率密度显著提升，相比TO-247-3 减少散热与滤波成本。

5. 车载 6.6kW OBC、高压车载DC-DC（车规 AEC-Q101 TO-247-4）

车载狭小电控盒、温度波动大、可靠性要求严苛；开尔文结构避免高压开关栅极震荡，降低整车功耗，主流车企SiC OBC 标准封装。

6. 工业高频焊机、伺服驱动器、高压UPS

硬开关逆变、高di/dt 工况，对损耗、EMI、短路鲁棒性要求高。

TO-247-3 适用场景（低频、软开关、成本优先设备）

1. LLC 谐振软开关电源（工商业储能副边、低压充电模块、工业适配器）

谐振阶段电流过零开通，di/dt极小，共源电感Ls 几乎无负面影响，3引脚完全够用，节约器件成本。

2. 小功率户用微型逆变器、阳台光伏优化器（＜3kW）

功率小、开关频率60kHz 以内，损耗增量可控，追求低成本BOM。

3. 工业低频DC-DC 升压电源、高压辅助电源（频率＜50kHz）

开关速度慢，栅极震荡不明显，TO-247-3性价比突出。

4. 存量设备硅MOS/IGBT 国产化替换

原有 PCB 仅支持3 引脚通孔，无需改版直接替换SiC，快速降本升级效率。

5. 高压小电流工业电源（1700V高耐压、单管电流＜20A）

导通损耗为主，开关损耗占比低，3引脚足够满足性能需求。

五、市场落地典型应用案例分析

案例 1：60kW直流快充模块（TO-247-4，1200V SiC）

1200V60A 45mΩ TO247-4封装SiC MOS参数表

系统参数：AC380V 输入，800V直流母线，前级图腾柱PFC 硬开关 120kHz，单桥臂4 颗 SiC 并联；

选型器件： 国产 1200V 45mΩ TO-247-4 碳化硅MOS；

封装价值对比TO-247-3：

Eon 损耗降低42%，整机满载效率提升0.9%，单模块散热功率减少600W；

栅极无持续振荡，取消大容量RC 吸收，BOM 减少2 个功率电阻+ 高压电容；

多管并联动态电流差从12% 降至 4%，器件温差缩小8℃，延长使用寿命；

痛点解决： 快充满载温升超标、EMI滤波体积大、高频震荡导致器件老化。

案例 2：8kW组串式光伏逆变器（TO-247-4 1200V SiC）

工况： 三相800V 母线，全桥硬开关100kHz，户外 - 30~45℃宽温；

对比 TO-247-3方案： 整机峰值效率从98.4% 提升至 99.3%，电感体积缩小35%；

可靠性收益： 阴雨电网电压波动时无栅极误导通，故障率下降70%。

案例 3：3kW LLC 储能逆变辅助电源（TO-247-3 650V SiC）

650V60A 30mΩ TO247-3封装SiC MOS参数表

拓扑： 全谐振LLC 软开关，工作频率50~70kHz，电流过零开通；

选型逻辑： 软开关 di/dt 极低，共源电感无明显损耗贡献；选用TO-247-3 单颗成本降低15%，整机 BOM节约近百元；

性能表现： 效率与 TO-247-4 方案差距仅0.2%，满足设计指标。

案例 4：6.6kW车载 OBC（车规TO-247-4）

约束： 机舱狭小、高低温循环、振动工况；TO-247通孔锁散热器散热优于贴片TOLL；

开尔文核心作用： 抑制车载高压冲击下栅极负压震荡，避免误开通造成桥臂短路，满足AEC-Q101 可靠性标准。

六、TO-247封装 SiC MOSFET 完整选型体系

1. 封装形态快速选型判断标准

2. 耐压等级选型（SiC通用裕量原则）

单相 220V系统（服务器、户充、户用光伏）： 母线峰值 450V → 650V TO-247；

650V150A 12mΩ TO247-4封装SiC MOS参数表

三相 380V、储能800V、直流快充： 母线峰值 900V → 1200V TO-247（市场主流）；

1200V250A 7.5mΩ TO247-4封装SiC MOS参数表

集中式光伏1500V 母线、高压工业电源：1700V TO-247。

1700V120A 14mΩ TO247-4L封装SiC MOS参数表

3. Rds (on) 与电流降额选型

TO-247 散热能力强，散热器良好（风冷/ 水冷）下电流降额系数0.8~0.9；自然风冷密闭设备降额0.6~0.7：

硬开关高频场景（TO-247-4）： 优先平衡Qgd 栅电荷，选低栅电荷型号降低开关损耗，Rds (on) 适度放宽；

低频软开关（TO-247-3）： 优先极小 Rds (on)，降低导通损耗；

多管并联： 同桥臂必须统一封装、同型号，避免3/4 引脚混用导致动态不均流。

4. 器件等级

工业级： 光伏、储能、快充、服务器；

车规 AEC-Q101 TO-247-4： 车载 OBC、高低压DC-DC；

国产替代要点： 短路耐受 SCWT≥2μs（工业）/≥3μs（车规），体二极管Vsd 偏低适配图腾柱拓扑。

七、TO-247封装硬件设计核心要点（分3/4 引脚差异化）

通用散热设计（3/4引脚一致）

安装规范： 器件背部金属基板通过导热垫紧贴散热器，螺丝扭力统一（0.8~1.2N・m），避免接触热阻飙升；

多管并联布局： 器件间距≥10mm，错开放置，防止散热器局部热堆积；

导热垫选型：0.1~0.3mm 高导热硅胶垫，耐压≥2kV，满足高压绝缘；

热冗余设计： 满载最高温升控制在100℃以内，环境温度＞40℃必须配备强制风冷。

TO-247-4（开尔文）专属PCB 布局关键（发挥低寄生核心）

功率源极S 与开尔文 KS严格分离，禁止共铜箔

KS引脚独立短线直接连接驱动芯片信号地，走线宽度0.2~0.3mm，长度＜15mm；

功率 S走大电流宽铜箔，直接接母线电容地，两路地线仅在驱动芯片单点汇合；

严禁 KS走线与功率 S铜箔重叠、并行长距离耦合。

栅极回路极简布线

驱动电阻Rg 紧贴 G引脚放置（5~20Ω，高频硬开关取5~10Ω）；G-KS回路独立完整，包围地层屏蔽，远离D 极高压开关节点，间距≥5mm，抑制dv/dt 耦合干扰。

功率环路最小化

母线高压陶瓷缓冲电容紧贴D、功率 S引脚，功率环路面积控制在2cm² 以内，进一步降低外部PCB 寄生电感，配合开尔文封装最大化降低尖峰。

TO-247-3 布局注意事项（弥补无开尔文短板）

必须加大栅极电阻Rg（15~30Ω），刻意降低开关速度，抑制栅极振荡与误导通；代价是开关损耗上升、效率下降；

G-S 两端并联10~18V 稳压二极管+ 小型 RC吸收（100Ω+1nF），吸收负压尖峰；

死区时间放大至300~500ns，防止上下管直通；

功率环路尽可能缩小，降低外部寄生叠加源极Ls 的负面影响。

驱动与可靠性通用设计

SiC 标准驱动电压：+15V/+18V 开通 /-5V左右 关断，负压抑制体二极管导通、降低误导通风险；

短路保护： 驱动芯片需集成 100ns级快速短路检测，SiC短路耐受时间短，硬件限流+ 软件双重保护；

高压绝缘：TO-247 引脚爬电距离满足安规，800V母线 PCB 引脚间开槽增强绝缘；

量产工艺： 插件波峰焊温度曲线匹配塑封耐温，引脚无虚焊、冷焊，户外设备做三防涂覆。

EMI 优化要点

TO-247-4：波形干净，可减小输入共模电感、Y电容规格；

TO-247-3：开关振荡大，需增加滤波器件，预留更大EMI 调试空间；

功率地层完整分割，驱动地、功率地、采样地单点共地，避免地环路噪声。

八、选型与设计高频避坑总结

误区 1：大功率硬开关为省成本选用TO-247-3

后果：损耗飙升、散热器体积加大、EMI超标，综合硬件成本反而更高；硬开关＞80kHz优先 TO-247-4。

误区 2：TO-247-4布线时 KS 与功率S 共地走线

后果：开尔文结构失效，性能倒退至3 引脚水平，振荡、损耗全部反弹。

误区 3：同一桥臂混用TO-247-3 与 TO-247-4 并联

后果：封装寄生差异导致动态不均流，单管过热失效。

误区 4：TO-247-3高频硬开关使用小栅阻Rg

后果：剧烈栅极振荡、桥臂误导通，极易炸管。

误区 5：忽视TO-247 通孔散热器安装扭力，导热垫接触不良

后果：热阻成倍上升，满载器件超温降额，长期运行老化加速。
