TOLT封装（TO-Leaded Top-side cooling package）是专为SiC MOSFET等宽禁带器件开发的一种顶部散热表面贴装封装。

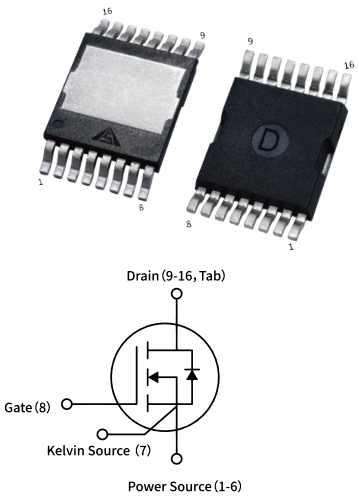

TOLT封装的MOSFET产品拓扑图
它的核心设计理念是：让热量从封装顶部直接传导至散热器，而不是像传统封装（如D2PAK、TOLL）那样通过PCB传导。这种设计直接解决了SiC器件因芯片面积小、功率密度高而带来的严峻热管理挑战。
以下是针对你作为方案开发人员所关注的需求、应用场景与优势的详细分析。
一、市场需求与产品介绍
1、需求驱动因素
高功率密度需求：AI服务器、数据中心电源、光伏逆变器、电动汽车等应用对功率密度要求持续提升。
超薄设计趋势： 被称为"卡片式"或"披萨盒"的超薄电源（厚度<4mm）需要更薄的功率器件，TOLT厚度仅2.3mm，远低于传统TO-263的4.5mm。
自动化制造需求：TOLT作为SMD器件，支持全自动PCB贴装，相比TO-247等通孔器件大幅降低人工成本。
2、产品介绍

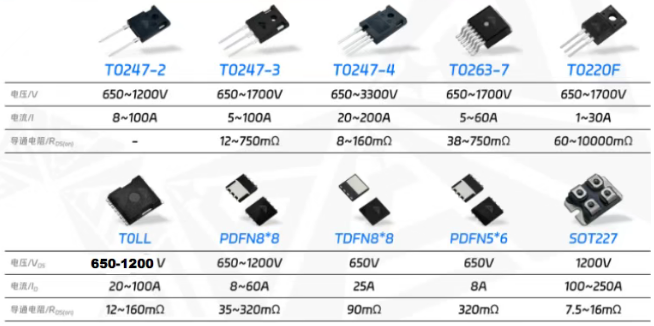

依托成熟的SiC MOSFET 芯片平台，已量产多种贴片封装的SiC MOSFET,如TO263-7、TOLL、DFN8*8、DFN5*6等、产品电压涵盖650V、1200V、1700V,电流1A~150A。
己量产1200V 30mΩ（1200V75A)和45mΩ(1200V60A）TOLT封装SiC MOSFET， 与现有封装方案形成全场景互补，为客户提供高兼容、高可靠、低落地成本的顶散器件方案。
1200V 30mΩ（1200V75A)的基本参数表，驱动兼容+18V/+15V

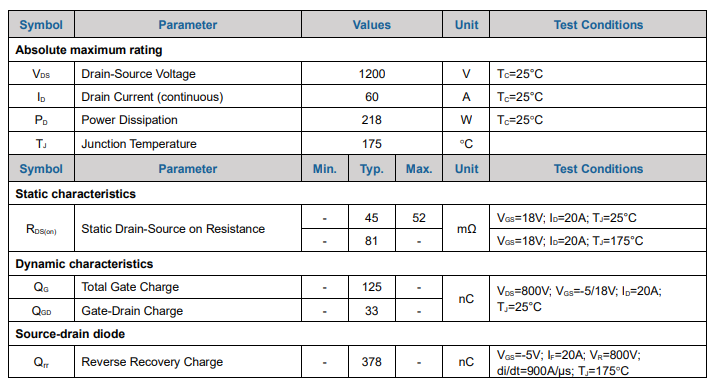

1200V 45mΩ（1200V60A)的基本参数表
二、技术应用优势（重点）
1.热性能优势
核心优势：TOLT封装通过顶部散热路径，完全绕过了PCB这个"热瓶颈"。
|
对比项 |
传统底部散热封装（D2PAK/TOLL） |
TOLT顶部散热封装 |
|
散热路径 |
芯片 → 封装底部 → PCB → 散热器 |
芯片 → 封装顶部 → 散热器（直接） |
|
热阻 |
较高（需经过PCB热过孔） |
结到散热器热阻降低约17%-19%-4 |
|
散热能力 |
受限 |
散热性提升约39%10 |
|
芯片选型 |
需更大电流、成本高的芯片 |
可用小电流芯片实现相同性能，成本节省15%-20% |
实际效果：相同芯片条件下，TOLT封装允许更高的功率输出，或在相同功率下降低结温，提升可靠性。
芯片倒置设计，漏极金属层直出封装顶面，热量100%绕过PCB直连散热器，彻底解决传统底部散热30%—50%的系统热阻损耗，系统级热阻较TOLL降低35%，高温满负荷结温更稳定。
工程师价值：同散热器条件下，可提升功率输出上限，或缩小30%散热器体积，解决PCB空间不足的核心难题。
2、电气性能优势
低寄生电感： 小型化设计缩短了内部互连长度，显著降低封装寄生电感，这对于SiC器件的高速开关特性至关重要。
Kelvin源极引脚：TOLT器件集成了Kelvin源极引脚，可优化栅极驱动性能，降低大电流下的导通损耗。
开关波形更干净： 寄生电感降低后，电压过冲和振铃显著减少，开关损耗和EMI辐射水平同步降低。
独立Kelvin源极设计，驱动与功率回路完全分离，封装寄生电感低至2-3nH（仅为传统TO-247的1/5），有效抑制开关尖峰与振荡；配合30mΩ低导通电阻，助力整机峰值效率突破98.8%。
工程师价值：开关波形更干净，大幅缩短EMI调试周期，同步缩小磁性元件体积，降低整机BOM成本。
3、EMI优势（关键设计价值）
传统底部散热封装依赖热过孔散热，这些过孔会阻断地平面的完整回流路径，形成较大的电流环路，增加EMI辐射。。
TOLT的解决方案： 将散热路径完全移出PCB，使电流回路可直接在器件下方闭合，显著缩小高频电流环路面积，从源头降低EMI，缩短产品EMC调试时间和成本。
4、机械与制造优势
超薄尺寸： 厚度仅2.3mm，器件面积比传统封装减小约26%。
SMD贴装： 支持全自动化PCB组装，无需人工安装绝缘垫片和紧固螺丝，大幅提升制造效率。
双面PCB利用率： 由于散热路径在顶部，PCB背面可完全用于布线，提升布局灵活性。
鸥翼引脚可充分吸收热膨胀应力，板级热循环耐受超6000次，远超AEC-Q101车规要求，完美适配户外、车载等大温差、强振动的严苛场景。
工程师价值：产品长期运行故障率更低，大幅减少售后返修与维护成本。
5、全兼容TOLL封装，零改板快速升级
引脚布局与行业主流TOLL封装完全兼容，现有TOLL方案可直接替换升级，无需改板、无需调整产线工艺，大幅缩短研发周期与升级成本。
工程师价值：不用推翻原有设计，仅更换器件即可实现散热与效率双重跃升，大幅缩短产品上市周期。这也是TOLT封装相比其他顶散方案，最核心的落地优势 —— 无需额外投入开发资源，就能快速享受到顶部散热的性能红利。
三、主要应用场景
TOLT封装的SiC MOSFET主要面向高功率密度、高效率、散热受限的应用场景

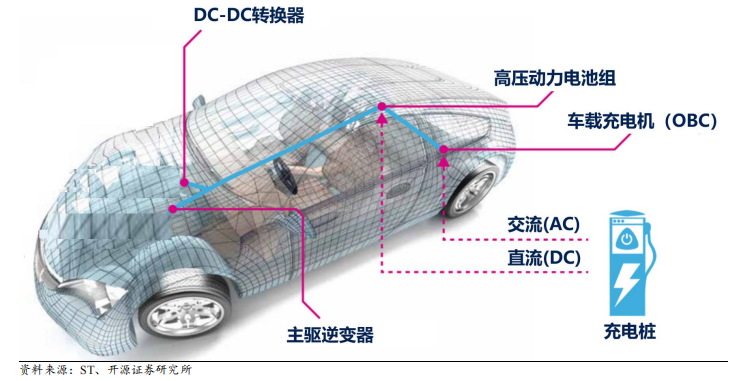

1、汽车电子
电动汽车牵引逆变器；
车载充电机（OBC）；
高压DC-DC转换器；
48V轻混系统（MHEV）；
电动压缩机；

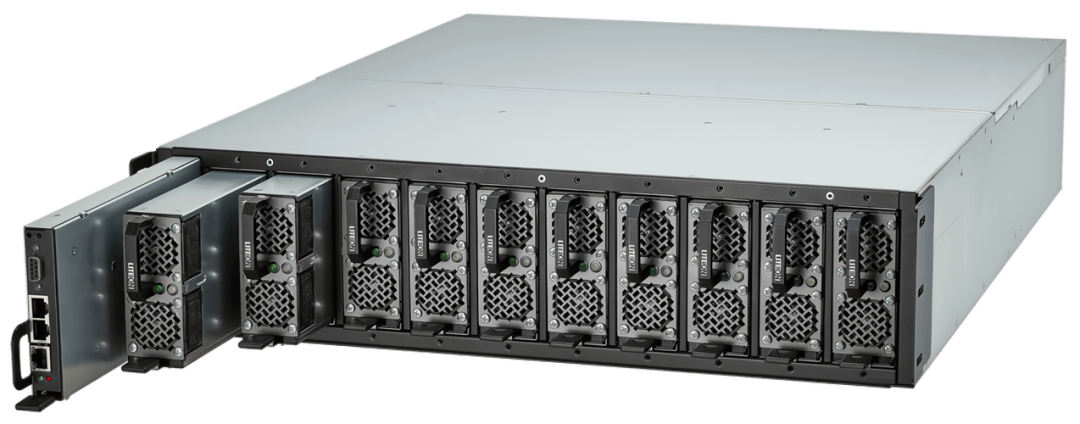

2、数据中心与AI服务器
AI服务器电源（特别是图腾柱PFC电路）——AI算力增长驱动单机架功率从3kW向20kW演进，TOLT封装是满足功率密度需求的关键。6
数据中心PSU（电源单元）。

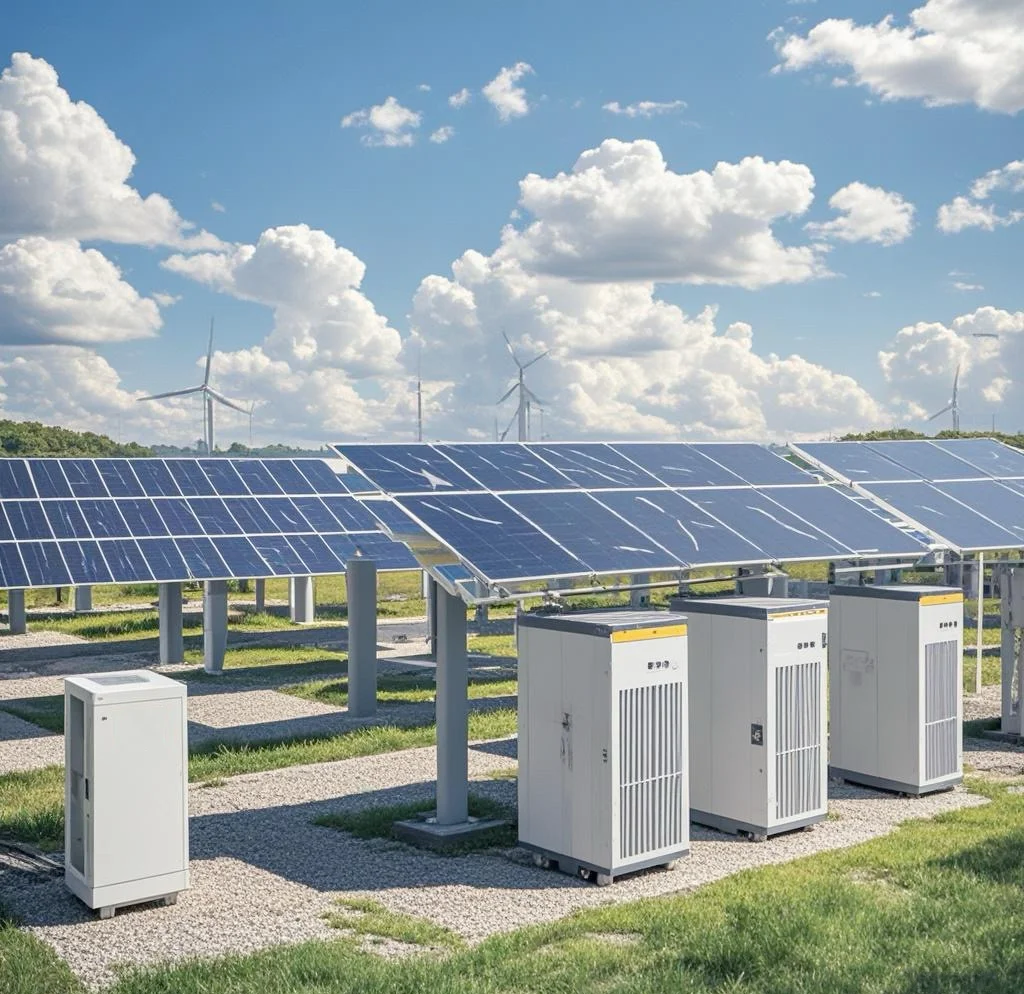

3、可再生能源
光伏逆变器（特别是组串式和小型化逆变器）；
储能系统（ESS）；

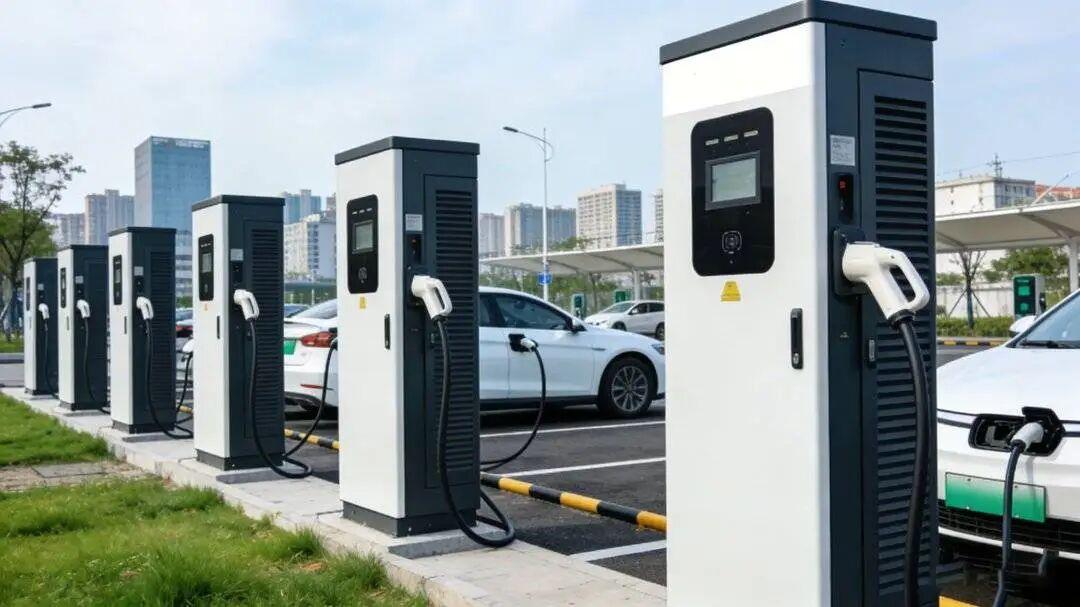

4、充电基础设施
公共超级充电桩（40-60kW模块）；
家用直流充电桩（7-22kW）；
5、工业应用
工业电机驱动；
不间断电源（UPS）；
5G基站电源；
四、选型建议
1、电压等级选择
650V：适合400V母线系统（如OBC、服务器电源、光伏）；
1200V或更高电压：适合800V母线系统（如高压OBC、牵引逆变器）；
2、导通电阻选择
12-30mΩ：大功率主开关，如3kW以上图腾柱PFC；
45~80mΩ：中等功率应用，如1.5-3kW电源；
80mΩ及以上：辅助电源、小功率DC-DC；
3、配套方案
若电路拓扑需要SiC MOSFET与SiC SBD配合（如Vienna PFC、升压电路），建议选择同贴片封装的SBD，简化散热器机械布局和热设计。。
五、技术挑战与注意事项
散热器绝缘处理： 由于封装顶部为金属散热面且与芯片电气连接（通常是漏极），安装时需要绝缘垫片或使用绝缘散热器。
成本考量：SiC材料成本仍高于Si，但TOLT封装允许使用更小芯片，已实现15%-20%的系统成本节省。
可靠性验证： 高频、高温工况下的长期稳定性需在系统级进行充分验证。
总结
TOLT封装SiC MOSFET是针对高功率密度、薄型化设计、散热受限场景的优选方案。其核心价值在于：用更小的芯片实现更大功率，用更简单的EMC设计缩短上市时间，用SMD工艺降低制造成本。对于固态变压器等高功率密度电力电子方案，TOLT封装在OBC级、DC-DC级以及辅助电源中都有明确的应用价值。
