TOLL和TOLT封装的SiC MOSFTE应用对比

碳化硅功率器件具有宽带隙、高击穿电场强度、高电流密度、快速开关速度、低导通电阻和抗辐射性能等独特特点，在电子器件领域有着广泛的应用。特别是在电力电子、高温电子、光伏逆变器和高频电子等领域，其性能优势能够提高器件的功率密度、效率和稳定性。

SiCMOSFET器件凭借其高频、高效、耐高温、耐高压等特性，可以实现节能降耗，小体积，重量低，高功率密度等特性，在新能源汽车、光伏储能、轨道交通、智能电网等工业电源领域具有明显优势，正在加速替代传统硅基器件‌。

随着市场应用场景广泛，SiCMOSFET器件的封装也多样化。作为一名电力电子开发工程师，在选择碳化硅MOSFET的封装时，贴片封装的TOLL和TOLT确实是目前非常热门且具备高性能的选项。

下面为你详细介绍TOLL和TOLT封装形式的碳化硅MOSFET的性能优势、应用场景及选型要点。

一、核心区别：散热路径

在深入细节前，首先要明确两者最根本的区别：

TOLL封装：采用底部散热。器件产生的热量主要通过底部的焊盘传导至PCB，再通过PCB上的热过孔或额外的散热器散发出去。

TOLL封装产品引脚图

TOLT封装：采用顶部散热。器件顶部有一块裸露的金属板，可以直接贴合外部散热器，将热量直接带走，完全绕过PCB。

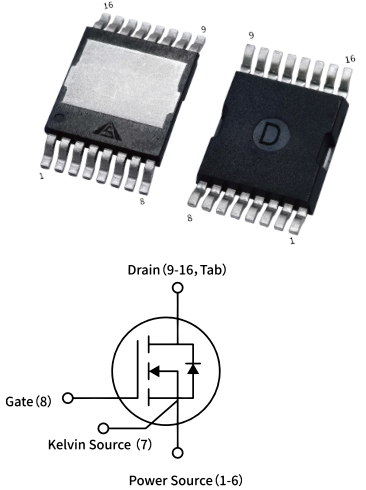

TOLT封装产品引脚图

这个核心区别决定了两者在不同应用场景下的优劣势。

二、详细解读

1.TOLL封装：追求极致空间利用率的“薄”与“巧”

TOLL封装是一种无引线的表面贴装封装，外形非常小巧轻薄（产品厚度仅2.3mm）。它通过底部的散热焊盘将热量导入PCB。

性能优势再强调：

超低热阻：结合铜夹片（Cu-Clip）技术，可以做到极低的结壳热阻。芯片产生的热量能极快地传递到封装外壳。

低寄生电感与高频开关：优化的引脚布局和内部互联，使其寄生电感很低，能充分发挥SiCMOSFET的高速开关特性，降低开关损耗。

高载流能力：铜夹片替代键合线，消除了传统键合线的瓶颈，使得器件能承载更大的电流。

应用场景聚焦：

超薄/扁平化电源：这是TOLL封装的主战场。如要求厚度<4mm的“卡片式”AI服务器电源、超薄适配器、TV电源等。。

高密度板载设计：在通信电源、5G基站电源中，需要尽可能压缩占板面积，TOLL封装能让电源器件在主板和子卡上的布局更紧凑。

2.TOLT封装：为高性能散热而生的“通”与“劲”

TOLT封装专为顶部散热设计，其顶部的大面积金属板可以直接、高效地将热量传导至外部散热器。

性能优势再强调：

绕开PCB热瓶颈：传统PCB板材的导热系数差（远低于金属），TOLT通过顶部直连散热器，相当于开辟了一条热阻极低的“高速公路”。这使得器件能在更高功率下稳定运行，或者使用更小尺寸的SiC芯片达到相同性能，从而降低成本。。

优化EMI特性：由于散热路径不经过PCB，PCB的地平面可以保持完整，功率回路可以做到更紧凑，从而显著减小高频交流磁场的环路面积，降低EMI辐射。。

集成开尔文源极：TOLT封装通常也包含开尔文源极引脚，可以进一步优化栅极驱动性能，减少驱动回路与功率回路的共源电感，实现更干净的开关波形。。

应用场景聚焦：

大功率牵引与逆变：电动汽车牵引逆变器、车载充电机（OBC）、光伏逆变器、储能系统（ESS）。这些应用通常已经有液冷或强风冷散热系统，TOLT器件可以直接安装在这些散热器上，实现高效的热管理。。

高可靠性工业电源：对于需要长期高负荷运行的不间断电源（UPS）和工业电机驱动，TOLT的优秀散热能力有助于降低结温，提升系统长期可靠性。

三、总结与选型决策指南

作为工程师，你可以从以下几个维度进行决策选型：

看散热终点：

如果热量最终要散到空气中，且PCB空间有限（如超薄适配器），优先选TOLL，利用PCB散热。

如果热量最终要传导至一个独立的大散热器或外壳（如电动汽车的液冷板、逆变器的外壳），优先选TOLT。

看空间限制：

如果高度是硬约束（如设备厚度＜10mm），TOLL的超薄封装是巨大优势。

如果高度不是问题，但板面积非常金贵，TOLT能让你将散热器“叠”在器件上，节省板面空间。

看热与电气性能优先级：

如果需要极致的散热性能以最大化利用SiC芯片，或者饱受EMI问题困扰，TOLT是更优解，因为它能提供更低的热阻和更优的电流回路。。

如果设计目标是在有限空间内实现标准化、高密度的板载电源，TOLL是经过验证的优秀选择。
