内绝缘型TO247封装内置SiC SBD芯片的碳化硅MOSFET产品应用介绍

2026-05-29 09:59:30

内绝缘”通常指封装内部实现了电气绝缘,常见的是“绝缘基板”型封装(如LFPAKSOT-227、模块类)或“全塑封”封装,其散热面(金属基板或外壳)与内部电路(漏极/源极/栅极)之间是电气隔离的。

这与常规的“非绝缘”封装(如TO-247TO-220TO-263,其散热背板与漏极连通)形成对比。

一、封装定义:什么是内绝缘型TO-247

常规TO-247封装的金属背板(散热面)与内部芯片的漏极(Drain)是电气导通的;而内绝缘型TO-247封装的背板与内部电路是电气隔离的。这是两者最根本的差异。

1.结构与技术实现

内绝缘型TO-247封装(不同厂商命名略有差异,如ISO247ISOPLUS247TO-247-4ISO等)在内部结构上与常规封装有本质不同::

对比项

常规TO-247

内绝缘型TO-247

背板电位

与漏极(D)导通

与内部电路电气隔离

内部基板

铜框架(导电)

DBC/AMB陶瓷基板(绝缘导热)

绝缘实现

外部额外加绝缘垫片

封装内部集成陶瓷绝缘层

引脚配置

3-pin4-piKelvin源极)

相同,可直接替换

内绝缘型的核心技术是采用DBC(直接覆铜)或AMB(活性金属钎焊)陶瓷基板替代传统的铜框架。芯片焊接在陶瓷基板的顶层铜层上,底层铜层作为散热面,中间的高导热陶瓷层(如Al₂O₃AlNSi₃N₄)提供电气隔离。。

2.关键技术参数

根据多家厂商的产品资料,内绝缘型TO-247的关键参数包括::

绝缘耐压:通常为2500VAC1分钟)或3000VAC1秒),满足安规隔离要求。

外形尺寸:与标准TO-247完全兼容(约40×15.9×5mm),可直接替换。

引脚选项:支持3-pin和带Kelvin源极的4-pin版本。

工作温度:-55°C~+175°C(与常规SiCMOSFET一致)。

二、内绝缘SiCMOSFET产品介绍

1.内绝缘型TO247-4封装产品线

2024年推出了2款内绝缘型TO247-4封装的SiCMOSFET产品线,电压1200V1700V,内阻25mΩ45mΩ,电流60A100A

内绝缘型TO-247-4封装SiCMOSFET产品列表




常规TO-247-4封装结构示意图

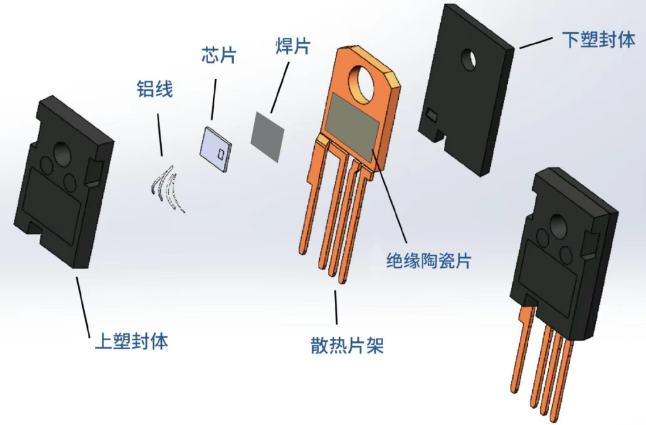

内绝缘型TO-247-4封装结构示意图

常规TO-247-4封装框架和漏极直接相连,非绝缘特性使得应用的时候必须外部安装绝缘片,将器件与散热器进行电气隔离。而内绝缘型TO-247-4封装使用特殊的封装工艺将承载芯片的框架与MOSFET背部散热片相互隔离,最终在MOSFET的漏极与其背部散热片之间实现电气隔离。

2.内绝缘型TO247-3封装产品线

2025年推出了2款内绝缘型TO247-3封装的SiCMOSFET产品线,内置SiCSBD芯片,电压650V1200V,内阻12mΩ16mΩ45mΩ,电流150A115A60A

内绝缘型TO247-3封装产品拓扑图

650V150A产品参数表

1200V115A产品参数表

1200V60A产品参数表

三、应用中的优势分析

1.热性能优势

核心结论:内绝缘型TO-247的结到散热器热阻比'常规TO-247+外部绝缘垫片'的方案更低。

热阻对比数据如下::

方案

结到散热器热阻Rth(J-H)

同电流下结温

常规TO-247+普通绝缘垫片(1.8W/mK

基准值(100%

基准值

常规TO-247+高性能绝缘垫片(6.5W/mK

约降低20~30%

约降低15~20°C

内绝缘型TO-247Si₃N₄陶瓷)

降低约64%

降低约60°C

实测数据显示:在相同40A加热电流下,内绝缘型TO-247的结温比常规TO-247加绝缘垫片低约60°C,温度摆幅(ΔTJH)降低53%。。

热阻更低的物理原因:

常规方案需要两层导热界面(器件→导热硅脂→绝缘垫片→导热硅脂→散热器),每层都有热阻。

内绝缘型将陶瓷绝缘层集成在封装内部,减少了一层导热硅脂和一层接触界面。

2.安装与生产效率优势

对比项

常规TO-247

内绝缘型TO-247

需额外绝缘垫片

需绝缘垫圈/

是(螺丝绝缘)

多管共用散热器

需考虑共电位问题

可直接共用

装配工序

复杂,需对齐垫片

简单,直接贴装

内绝缘型可直接将器件安装到散热器上,无需处理绝缘垫片的对齐、避免垫片破损风险,简化生产流程,提高装配效率和良率。。

3.系统成本优势

虽然内绝缘型单颗器件成本略高于常规TO-247,但从系统层面看可带来成本节约::

BOM成本节约:无需采购绝缘垫片、绝缘套/垫圈。

装配成本节约:减少工序工时,降低工艺管控难度。

潜在成本节约:

因热性能更优,可用更高Rds(on)的芯片实现相同功率(芯片成本降低)。

可减少并联数量(相同功率需求下,单颗器件可承载更大电流)。

Littelfuse的评估数据显示,采用内绝缘型方案在系统层面可节省高达50%的器件数量和PCB面积,每安培成本($/A)降低约50%。。

4.可靠性优势

可靠性维度

常规TO-247+外置绝缘垫片

内绝缘型TO-247

绝缘垫片老化/破损风险

存在(高温循环、安装应力)

无(内部陶瓷层集成)

CTE匹配

Si/铜框架/绝缘垫片差异大

Si/陶瓷AMB基板CTE匹配更好

功率循环耐受性

基准

显著提升

异常失效后绝缘

绝缘垫片可能破损失效

即使管体破裂,陶瓷绝缘层仍可能存在

内绝缘型封装的陶瓷基板与SiC芯片的热膨胀系数(CTE)更匹配,显著提高了功率循环耐受能力,从而延长器件寿命。。

5.电气性能优势

降低共模EMI:内绝缘型封装内部芯片到散热器的寄生电容更小且固定,减少了高频开关噪声耦合到散热器(通常接地)的路径,有利于EMI设计。

满足安规爬电距离:内绝缘型封装的安装孔与内部电路之间满足更大安全距离要求,在某些高压应用中可简化PCB布局。

四、选型建议与应用场景

优先选择内绝缘型TO-247的场景:

多管并联共散热器:电机驱动、光伏逆变器、OBC等需要多个功率管共用散热器的应用,内绝缘型可免去绝缘垫片和复杂的共电位处理。

高功率密度设计:空间受限、需要紧凑布局的场景,内绝缘型热阻更低,可在相同散热条件下输出更高功率。

高可靠性要求:车载应用、充电桩等对长期可靠性要求严格的场景,避免绝缘垫片老化风险。

自动化大规模生产:简化装配工序,提升生产效率和一致性。

高频硬开关拓扑:图腾柱PFCDAB等共模EMI敏感的场景,内绝缘型有助于抑制干扰。

需权衡的因素

单器件成本:内绝缘型单颗成本高于常规封装。

选型范围:目前内绝缘型TO-247的电压/电流覆盖范围略小于常规封装(主流厂商正在扩展)。

散热器表面要求:内绝缘型仍需使用导热硅脂填充接触面,对散热器平整度有要求

五、总结对比表

特性

常规TO-247

内绝缘型TO-247

背板电位

漏极电位

电气隔离(悬浮)

外部绝缘垫片

必需

不需要

结到散热器热阻

较高(受垫片性能影响)

降低50~64%

同功率下结温

基准

降低约60°C@40A

功率处理能力@Tj=130°C

基准

提升约170%

装配复杂度

复杂(需垫片、绝缘套)

简单(直接贴装)

系统级成本

BOM成本低,但装配成本高

可能降低50%系统成本

可靠性(绝缘相关)

依赖外部垫片质量

内部集成,更可靠

与标准TO-247引脚兼容

-

内绝缘SiCMOSFET并不是“替代”常规SiCMOSFET,而是针对高集成度、高频、高可靠性、自动化生产等场景的优化方案。在实际选型时,建议结合你的拓扑结构、散热方案、EMI要求、生产工艺来综合判断。
