在之前的文章中我们介绍过LDO电路工作的基本原理LDO工作原理详解LDO电路主要由：基准电压源，误差放大器，分压电阻网络，调整管等四部分组成，其中调整管大部分为MOS管。我们在应用中会发现，有些LDO电路的调整管为PMOS，有的电路则为NMOS。那么我们应该什么时候用PMOS，什么时候用NMOS呢？两者在应用中有什么区别呢？

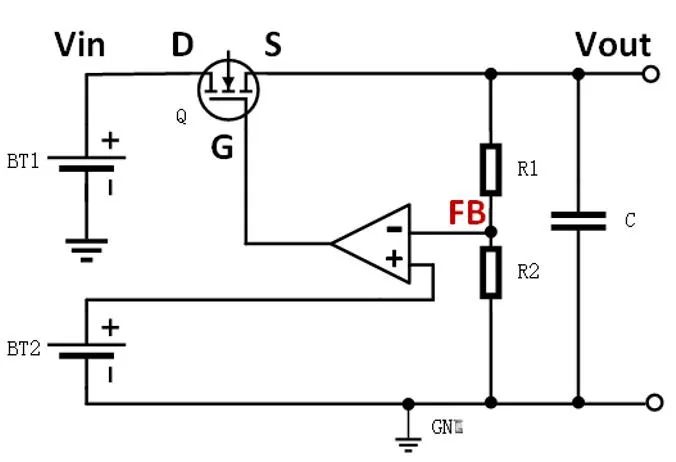

PMOS LDO

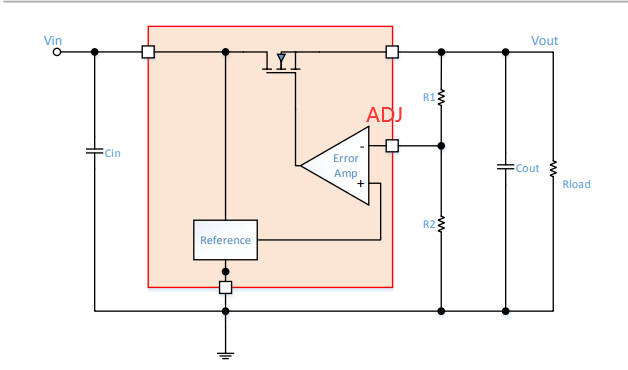

NMOS LDO上面为PMOS LDO和NMOS LDO的两种电路。与PMOS LDO相比，由于NMOS导通的条件为Vgs>Vth，即Gate端电压要高于Source端电压，因此NMOS LDO除了Vin引脚外，一般还会有个Vbias引脚来为NMOS Gate端提供高压驱动源；或者只有一个Vin驱动源，而内部集成了charge pump来为Gate端提供高压驱动源。1. 核心特性对比：
| 特性 | PMOS LDO | NMOS LDO | 原理说明 |
|---|---|---|---|
| 驱动电压需求 | 低（栅极电压需低于源极电压） | 高（栅极电压需高于源极电压） | PMOS源极接输入电压（Vin），栅极电压拉低即可导通；NMOS需栅极电压高于Vin，常需电荷泵或偏置电压支持。 |
| 压差（Dropout） | 低（可<200mV） | 较高（常>300mV） | PMOS导通电阻在低压差下易优化；NMOS需维持VGS门限电压，压差较大。 |
| 静态电流 | 低（1~10μA） | 较高（电荷泵/偏置电路额外耗电） | NMOS的电荷泵或外部偏置电路增加静态功耗；PMOS无需额外驱动电路。 |
| 瞬态响应速度 | 较慢（带宽受限） | 快（电子迁移率高） | NMOS电子迁移率优于PMOS（空穴迁移率），开关速度和环路响应更快。 |
| 导通电阻与效率 | 中等（高电流时效率低） | 低（适合大电流） | 相同尺寸下，NMOS导通电阻（Rds(on)）更低，高负载时损耗更小。 |
2. 设计要求差异
- PMOS设计要点：
- 电路简化：误差放大器可直接驱动栅极，无需电荷泵或电平转换。
- 热管理：因导通电阻较大，大电流时需注意散热设计（如增大PCB铜箔面积）。
- 成本：相同导通电阻下，PMOS芯片面积更大，但省去电荷泵后整体成本可能更低。
- NMOS设计要点：
- 驱动电路：需电荷泵或外部偏置电压（Vbias）提供高栅极电压。
- 瞬态优化：高带宽特性需稳定性补偿（如频率补偿电容）。
- 集成度：NMOS芯片面积更小，但电荷泵增加外围复杂度
总结：NMOS在LDO中使用更为广泛，因为它的导通电阻低，控制灵活，效率高，且设计实现较为简便。而PMOS虽然也可以使用，但因其导通电阻较高、控制复杂等缺点，通常只在一些特定的设计中使用
