怎么用万用表来判断二极管&三极管引脚以及元器件好坏？下面我们简单来介绍下判断方法和原理。
二极管正负极引脚判断：
二极管：万用表调至二极管档：将万用表旋钮转到”二极管符号” 档位
测量二极管：红表笔接一端，黑表笔接另一端：
若显示 0.5-0.8V（硅管）或 0.2-0.3V（锗管），说明红表笔接的是正极，黑表笔接的是负极（此时二极管正向导通）。若显示 无穷大，则红表笔接的是负极，黑表笔接的是正极（二极管反向截止）。另外说一句，通过封装判断，有横杠或圆点标记的一侧为负极。
二极管好坏判断：万用表调至二极管档：
正常二极管：一次导通（有电压值），一次截止，且两次测量结果差异明显。
损坏二极管：若正反两次均显示接近 0V，说明二极管击穿短路。

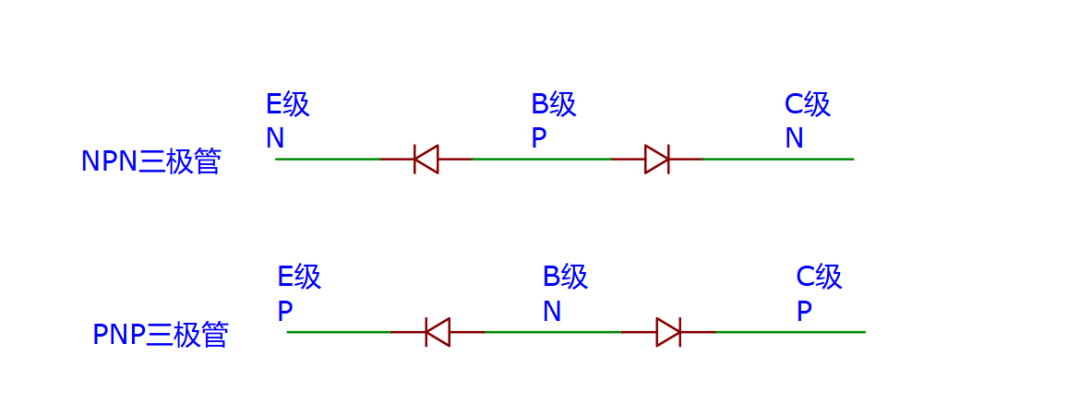

三极管引脚判断：
三极管：将红表笔接在假设的 B 上，用黑表笔依次接触另外两个引脚。如果黑表笔接触另外两个引脚时，万用表都显示一个正向压降值（0.6V至0.7V左右）那么这个假设的 B 就是真正的基极，且该三极管是 NPN型。用上述方法测试时其中万用表的黑表笔接其中一个脚的电压稍高，那么此脚为三极管的发射极E，剩下的电压偏低的那个管脚为集电极C。
将黑表笔固定接在这个假设的 B 上。用红表笔依次接触另外两个引脚。如果红表笔接触另外两个引脚时，万用表都显示一个正向压降值（0.6V至0.7V左右），那么这个假设的 B 就是真正的基极，且该三极管是 PNP型。用上述方法测试时其中万用表的红表笔接其中一个脚的电压稍高，那么此脚为三极管的发射极E，剩下的电压偏低的那个管脚为集电极C。
PS：为什么两个读数一个大一个小？
因为所有的三极管发射结掺杂浓度要比集电结高，发射结的电场强度较大，需要较高的电压来维持载流子的注入。所以发射结的压降要大一些！
实测NPN三极管：BC结测量值：0.748V；BE结测量值：0.750V
实测PNP三极管：BC结测量值：0.707V；BE结测量值：0.715V
通过实际测量，B极与E极之间的电压大于B极与C极之间的电压。
