在摩尔定律驱动下，芯片晶体管尺寸不断逼近物理极限，短沟道效应、热载流子损伤等问题成为制约器件性能与寿命的核心瓶颈。LDD（Lightly Doped Drain，轻掺杂漏极）作为CMOS先进制程中不可或缺的关键工艺，通过精准调控源漏区域的掺杂梯度，化解了尺寸微缩与器件可靠性之间的矛盾，是现代芯片实现高性能、长寿命的核心技术之一。

一、LDD是什么：从结构设计破解晶体管痛点

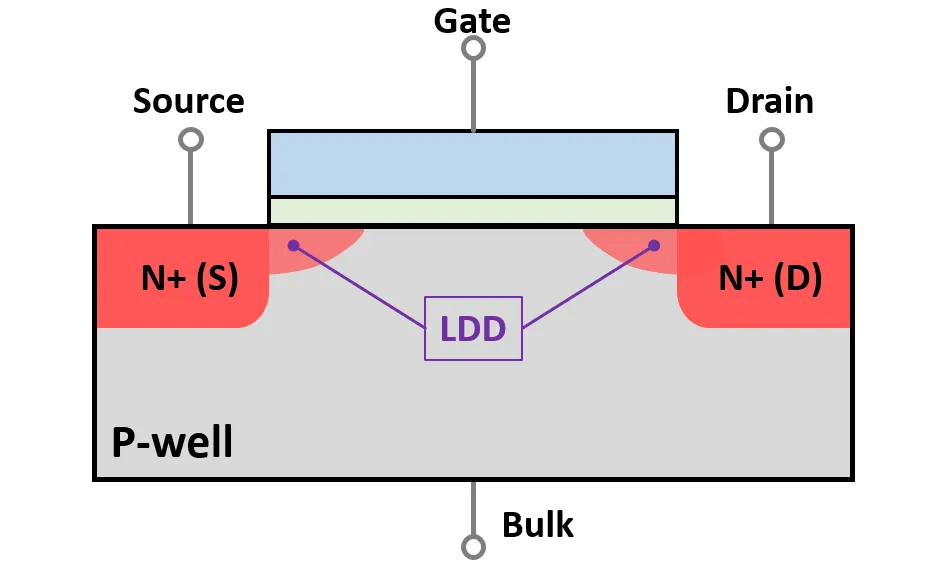

LDD全称轻掺杂漏极，是一种针对MOSFET（金属-氧化物-半导体场效应晶体管）的结构优化工艺，核心是在晶体管沟道与重掺杂源漏区之间，插入一层薄而浅的低浓度掺杂过渡区（N⁻/P⁻区），将传统单一重掺杂的源漏结构，拆分为“轻掺杂延伸区+重掺杂主体区”的两段式结构。

传统短沟道MOSFET中，源漏均为高浓度掺杂区，工作时漏端电场会急剧集中，产生高能热载流子。这些载流子会击穿栅氧绝缘层，引发阈值电压漂移、漏电流激增，甚至导致器件击穿失效。LDD结构通过轻掺杂区的缓冲作用，让电场分布从“陡变”转为“缓变”，分散电场峰值、降低载流子能量，从根源抑制热载流子效应（HCI），同时缓解短沟道效应，提升器件耐压性与稳定性。

二、LDD工艺全流程：嵌入芯片前段制造的关键步骤

LDD工艺属于晶圆制造的前段工序（FEOL），紧密依托栅极成型与离子注入工艺，全程依托自对准技术保证精度，主流采用侧墙（Spacer）工艺实现，步骤精准且环环相扣：

步骤1：栅极结构成型

完成晶圆浅槽隔离（STI）、栅氧化层生长后，通过沉积、光刻、刻蚀工序，制备出规整的多晶硅栅极。此时栅极作为天然掩模，为后续离子注入提供精准定位，确保轻掺杂区与沟道边缘完美对齐，这也是LDD工艺“自对准”的核心优势。

步骤2：轻掺杂源漏注入（LDD Implant）

这是LDD的核心工序，针对NMOS与PMOS分别进行低剂量、低能量离子注入：

• NMOS管：注入磷（P）或砷（As），形成N型轻掺杂区（N⁻），剂量通常控制在10¹³cm⁻²量级，结深极浅；

• PMOS管：注入硼（B），形成P型轻掺杂区（P⁻），因硼元素扩散速度更快，注入能量需进一步调低，保证结深一致性。


此次注入仅形成靠近沟道的浅掺杂层，不涉及源漏主体导电区，只为后续电场缓冲做铺垫。

步骤3：侧墙介质沉积与各向异性刻蚀

通过低压化学气相沉积（LPCVD），在晶圆表面均匀沉积二氧化硅（SiO₂）或氮化硅（Si₃N₄）介质薄膜，厚度通常控制在50-100nm，完全覆盖栅极与晶圆表面。

随后进行各向异性干法刻蚀，仅保留栅极两侧垂直的介质侧壁，形成“侧墙”结构。侧墙的宽度直接决定轻掺杂区的长度，是调控LDD性能的关键参数，刻蚀工艺需极致精准，避免过蚀或残留。

步骤4：重掺杂源漏注入（S/D Implant）

以栅极和侧墙为双重掩模，进行高剂量、高能量离子注入，形成源漏重掺杂区（N⁺/P⁺）。此时侧墙会阻挡离子进入沟道附近区域，让重掺杂区与轻掺杂区精准衔接，最终形成“轻掺杂缓冲+重掺杂导电”的完整源漏结构。

步骤5：退火激活

注入后的杂质原子处于晶格间隙，无法导电，需通过快速热退火（RTA）工序，让杂质原子激活并占据晶格位点，同时修复注入造成的晶格损伤，保证掺杂区导电性与结构稳定性。

三、LDD工艺的核心价值与技术权衡

核心优势：筑牢器件可靠性防线

• 抑制热载流子效应：缓变电场降低载流子能量，减少栅氧层损伤，大幅延长器件使用寿命；

• 缓解短沟道效应：削弱源漏穿通风险，提升晶体管开关特性，适配深亚微米及以下制程；

• 优化漏电与耐压：降低漏端结电容与寄生漏电，提升器件耐压能力，兼顾速度与稳定性。


技术权衡：性能与工艺的平衡

LDD轻掺杂区会小幅增加源漏串联电阻，略微降低器件导通电流与跨导。为化解这一问题，先进制程会采用二次轻掺杂注入、金属硅化物（Salicide）工艺，在降低串联电阻的同时，保留LDD的电场缓冲优势，实现可靠性与性能的双赢。

四、LDD的制程适配性：从微米到纳米的进化

LDD并非适用于所有制程：0.8μm及以上成熟制程，器件尺寸较大、电场效应温和，无需LDD工艺；进入0.5μm以下深亚微米制程，短沟道效应凸显，LDD成为标配；到7nm、5nm等先进纳米制程，LDD进一步升级为LDD+晕环注入（Halo）组合工艺，精准调控沟道掺杂分布，适配更小尺寸的晶体管需求。

五、总结：不起眼的缓冲层，芯片性能的压舱石

LDD工艺看似只是在源漏结构中增加了一层轻掺杂区，却是芯片制造中“细节决定成败”的典型代表。它用极简的结构优化，破解了先进晶体管的可靠性难题，让摩尔定律得以持续推进。从消费电子芯片到工业控制、汽车电子芯片，LDD凭借出色的电场调控能力，成为保障芯片稳定运行、延长使用寿命的核心工艺，是半导体制造中不可或缺的关键一环。
