TO-263-7封装对SiC MOSFET开关损耗的降低

2026-02-28 14:04:25

今天这篇文章来自坎皮纳斯州立大学,这是巴西的大学,

主要内容是对比TO-247-3TO-247-4以及TO-263-7三种封装器件的开关特性,

先介绍背景

使用SiC器件可以降低系统成本,因为更高的开关频率允许使用更小尺寸的无源元件,

然而随着开关频率的增加,开关损耗越发显著,降低开关损耗成为SiC器件发挥高频优势的关键。

图片来源:网络

如上,TO-247-4TO-263-7两种封装形式,

芯片藏在上方的黑盒子里,底下伸出几条腿,即为管脚,左边是4条,右边是7条,

再看标注,这两种封装形式的Source都有两种:Power SourceDriver Source(开尔文引脚,KS),

而在TO-247-3之类的封装中,Source并不会细分为这两种。

为什么要这么设计?

原因是,将驱动源和功率源分离,避免源极寄生电感产生的感应电动势对驱动电路产生影响,

即,通过引入KS电极,使驱动回路和功率回路解耦。

TO-247-4相比TO-247-3的优势已有诸多研究,但目前对TO-263-7封装的研究尚不多见,本文通过SPICE仿真,对比这三种封装的1.2kV SiC MOSFET的开关损耗。

图片来源:网络

先简单介绍一下SiC MOSFET寄生电容的基本常识,如上,CGSCGD以及CDS的位置均有标注,

为什么这几个电容对开关损耗有重要影响?

图片来源:网络

看这张图,MOSFET开通过程,

VGS逐渐增大,增至Vth时,沟道开启,对应T2时间段的开头,

整个T2时间段,CGS充电,

T3时间段,VGS曲线进入米勒平台期,CGD放电,VDS下降,此阶段VDSIDS的乘积会导致器件产生损耗,

直到T4时间段,MOSFET才进入完全导通状态。

关断状态也会产生类似的过程,同样存在米勒平台效应,也会在此阶段产生损耗。

图片来源:网络

TO-247-3TO-247-4的驱动电路如上,右图中的DS即为开尔文源极,

在左图中,VGSint会受寄生电感LS产生的感应电动势影响,在高速开关过程中,可能产生额外功耗,或导致误开启。

而在右图中,驱动回路通过RKLK,单独与源极连接,与功率回路解耦,

尽管LK也会导致损耗,但没有大电流(IDS)流过此处,损耗大幅降低。

另外,TO-263-7封装的SiC MOSFET,除GDKS之外,还设有4个源极引脚,

为啥要搞这么多源极引脚?

答:通过将总电流分配到多个引脚,使得总寄生电感减小,进而减小开关过程中的振荡和电压尖峰。

4个源极引脚的寄生电感呈并联关系,计算方式很简单,

图片来源:网络

如上,n为源极引脚数量,式左边为等效寄生电感。

其实就是寄生电感除以数量,很简单。

接下来,进行具体对比,

图片来源:网络

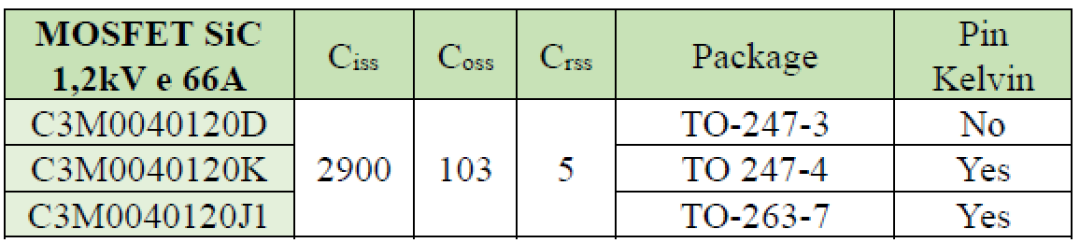

三种模型如上,寄生电容完全相同,仅有封装形式不同,额定电压1.2kV,额定电流66A

通过将Datasheet中的开通损耗、关断损耗以及总损耗与仿真结果对比,确认模型的准确性。

接下来对比三种封装形式对开关特性的影响,

图片来源:网络

如上,600V测试电压、结温25°C、负载电感L=1mHDUT栅极驱动电压范围为-4V15V、外栅阻2.5Ω以及电容1000µF测试条件下,

开关损耗随测试电流的变化如上图,

050ATO-263-7封装器件的开关损耗始终最小,这是开尔文源极+多源极引脚的共同效果。

相比TO-247-3器件,TO-247-4器件的开关损耗降幅也较为明显,这是开尔文源极的作用。

图片来源:网络

三种器件的VGS波形如上,(a)为开通过程,(b)为关断过程,

TO-247-3器件的VGS振荡最剧烈,且变化幅度较大,这会导致开关过程不稳定,且增大开关损耗,

图片来源:网络

三种器件的IDSVDS波形如上,(a)为开通过程,(b)为关断过程,左边为IDS,右边为VDS

TO-247-3器件的开关延迟非常明显,源极寄生电感的耦合效应使得开关转换时间增加,损耗随之上升。

小结:

1TO-247-4TO-263-7封装,通过引入KS电极,将驱动源和功率源分离,避免源极寄生电感产生的感应电动势对驱动电路产生影响,实现驱动回路和功率回路的解耦,

此外,TO-263-7封装设有4个源极引脚,通过将总电流分配到多个引脚,使得总寄生电感减小,进而减小开关过程中的振荡和电压尖峰。

2、从050ATO-263-7封装器件的开关损耗始终最小,这是开尔文源极+多源极引脚的共同效果。

相比TO-247-3器件,TO-247-4器件的开关损耗降幅也较为明显,这是开尔文源极的作用。

3、未设置开尔文引脚的TO-247-3器件,VGS波形振荡最剧烈,开关延迟最明显。
