摘要：
碳化硅（SiC）功率MOSFET凭借其优异的材料特性，正在成为实现高效率、高功率密度电力电子系统的关键技术。然而，其固有的高速开关能力在带来性能飞跃的同时，也引入了从器件物理到系统设计的全新复杂性。
本文系统性地整合了多篇前沿研究，旨在为研发工程师提供一份全面的技术解析。文章首先剖析了SiCMOSFET内部栅极电阻的复杂频率行为及其对建模的影响；
其次，深入探讨了栅极电容的精确表征方法、非理想因素及其随温度的变化规律；进而分析了非线性输出电容在电路层面引发的失真问题；接着，聚焦于开关损耗的精确建模，评估了不同简化假设对精度的影响；
最后，针对电机驱动等典型应用，对比了不同的dv/dt限制策略。本文不仅梳理了核心挑战，更强调了精确表征与建模作为连接器件特性与系统性能的桥梁作用，为高性能SiC功率系统的设计与优化提供了清晰的路线图。
1.引言：SiCMOSFET的性能红利与伴随的“甜蜜烦恼”
碳化硅（SiC）功率MOSFET正在引领一场电力电子技术的革新。相较于传统硅（Si）基IGBT和MOSFET，SiC器件凭借其高临界击穿电场、高热导率和高饱和电子漂移速率，实现了更薄的漂移层、更低的比导通电阻（RDS,on）和更快的本征开关速度。这些优势直接转化为系统级的收益：更高的转换效率、更高的开关频率、更小的无源元件体积以及更高的功率密度。
然而，“快”并非没有代价。SiCMOSFET极高的开关速度（dv/dt与di/dt）在释放性能潜力的同时，也暴露并放大了其在器件物理、表征方法、建模精度和系统集成等方面的一系列独特挑战，构成了研发工程师必须直面的“甜蜜烦恼”：
器件内部动态的复杂性：其内部栅极电阻（Rg,int）表现出强烈的频率与偏压依赖性，这与成熟的Si器件经验相悖，挑战了传统的集总参数建模思维。
关键参数表征的陷阱：栅极电容（Cgs，Cgd）的精确测量是建模基础，但极易受到测试设置、封装寄生和器件工作状态的干扰，传统数据手册提供的1MHz测量值可能严重失真。
非线性寄生效应凸显：输出电容（Coss）剧烈的电压非线性，使得开关延迟时间与负载电流相关，在高频PFC等应用中直接导致输入波形失真。
开关损耗预测的精度需求：为充分发挥效率优势，必须对开关损耗进行精确建模与优化。这要求模型既能反映非线性器件特性，又需在计算复杂度与精度间取得平衡。
对应用系统的严峻考验：极高的dv/dt会对电机绕组绝缘造成不均匀电压应力，并引发轴承电流，严重威胁电机可靠性，迫使系统增加滤波或限速措施。
为解决这些挑战，必须首先建立对SiCMOSFET动态特性的准确认知，进而发展精密的表征方法、建立可靠的物理模型，并最终指导稳健的系统设计。本文将沿此逻辑主线，系统整合最新研究成果，为研发工程师提供从认知、分析到解决的完整视角。
2.认知挑战：重新审视SiCMOSFET的内部动态特性
2.1频率“说话”的内部栅极电阻（Rg,int）
传统上，Rg,int被视为一个用于估算栅极驱动功率和开关速度的简单集总值。但对SiCMOSFET的深入研究揭示了一幅复杂得多的图景[1]：
低频段（<1MHz）：界面缺陷的“指纹”。测量发现，Rg,int在低频下随频率降低而显著升高，并在特定栅压下出现峰值。经TCAD仿真验证，此现象主要源于SiC/SiO₂界面陷阱。这些缺陷引入的并联导电路径，其弛豫过程在低频下主导了阻抗行为，而这在高质量Si器件中并不明显。
高频段（>1MHz）：分布式网络的“延时”效应。在更高频段，Rg,int的衰减反映了栅极信号在芯片多晶硅栅指网络上的传播延迟。这种分布式的RC/RL特性意味着，信号到达远离栅极焊盘的单元会有延迟。仿真表明，忽略这种分布性而使用单一集总Rg,int模型，会在预测高速开关波形（特别是上升/下降时间）和估算开关损耗时产生显著误差（可达10%-50%）。
核心启示：Rg,int并非一个常数。在分析开关速度（尤其与栅极驱动设计相关）时，需注意其高频等效值；而在研究阈值稳定性或低频增益时，其界面相关的低频行为则至关重要。
2.2非线性寄生电容：既是储能元件，也是失真源
SiCMOSFET的结电容（Coss，Coss=Cds+Cgd）具有强烈的非线性。与遵循1/√V关系的传统Si高压MOSFET不同，现代SiC器件和Si超结器件在低电压下（如<50V）的Coss值可能高出1-2个数量级。
对开关动态的影响：在关断过程中，负载电流需要对Coss充电。由于Coss在低电压时极大，导致电压初始上升极慢，关断延迟时间随负载电流减小而急剧增加。这种电流相关的延迟在高频开关下会扭曲预设的占空比。
对系统性能的冲击：在诸如高频PFC整流器的应用中，上述效应会导致输入电流在过零点附近严重畸变，增加总谐波失真（THD）。这迫使设计者在效率（选用大芯片、低RDS,on的器件，但Coss大）和电流质量（选用小芯片器件，但导通损耗高）之间进行权衡。研究提出的基于电流前馈的占空比补偿是缓解此问题的有效方案。
3.分析利器：栅极电容（C-V）的精确表征与衍生信息提取
准确的C-V特性是建立任何可靠紧凑模型的基础。文献《GateCapacitanceCharacterization...Revisited》为此提供了清晰的“操作手册”和“隐藏功能”。
3.1精确表征的“三项原则”
测量频率选择原则：为规避封装寄生电感在高频下的影响，应将测量频率从数据手册常用的1MHz降低至数十kHz量级（如30-100kHz），以获得更接近器件本征特性的电容值。研究表明，在1MHz下，封装的杂散电感已开始显著影响Cgs和Cgd的提取值，导致(Cdg+Csg)≠Cgg。
等效模型选择原则：在MOSFET导通状态下测量互终端电容（Cdg，Csg）时，因沟道跨导和测试中有限的漏-源交流短路，测量阻抗相位会偏离-90°。此时必须使用并联等效模型（Cp||Gp）提取电容值。若错误使用串联模型（Cs-Rs），将得到带有虚假峰值的、物理意义错误的电容曲线。
测试连接最小化原则：测试夹具和引线在漏极、源极路径引入的阻抗（Zd,Zs）必须远小于器件导通电阻。否则，它们会干扰栅电流在漏、源间的分配，导致提取的Cdg和Csg严重失真，甚至破坏Cgg=Cdg+Csg这一基本关系。
3.2导通状态端口电容的温度依赖性
对端口电容的认知需扩展至温度维度。TCAD仿真与研究表明，在导通状态下（Vgs>Vth），Cgd和Cgs表现出明显的温度依赖性，而这在关断状态下并不显著[3]。其物理机制在于：导通时，Cgg被沟道电阻Rch和漂移区电阻Rdrift组成的电阻分压器分配到漏端（Cdg）和源端（Csg）。由于Rch和Rdrift具有不同的温度系数（例如，沟道迁移率随温度升高而下降，导致Rch增加；而漂移区电阻也可能变化），其分压比随温度改变，从而导致Cdg和Csg的测量值变化。这一特性意味着，在高温应用的紧凑模型或损耗计算中，应考虑电容值的变化。
3.3从C-V曲线中“读取”的隐藏信息：Rch/Rdrift比例
该研究提出了一项创新应用：利用强反型状态下（Vgs>>Vth，Vds≈0V）测得的Cdg和Csg值，可以非破坏性地估算导通电阻中沟道电阻（Rch）与漂移区电阻（Rdrift）的比例。
物理机理：当Vds=0时，沟通漏极和源极的导电沟道成为一个电阻分压器。栅氧电容Cg（扣除与电压无关的覆盖电容Cov后）的充电电流在漏端（Cdg）和源端（Csg,eff=Csg-Cov）的分配比例，即近似等于Rch与Rdrift的比例：
Cdg/(Csg-Cov)≈Rch/Rdrift
此方法为评估商用器件（COTS）的设计水平（例如，沟道迁移率是否优化，漂移区电阻是否已最小化）提供了快速、有效的洞察工具。分析表明，SiC器件得益于优质外延层，其Rdrift占比显著低于同电压等级的Si器件。
4.根本改善：高k栅介质——从源头优化界面
SiC/SiO₂界面缺陷是导致阈值电压不稳定、沟道迁移率受限以及前述Rg,int低频行为的根本原因之一。采用高k栅介质（如Al2O3，HfO2等）是解决这一根本问题的重要途径[7]。
研究表明，与纯SiO₂或SiO₂/高k堆栈相比，采用高质量纯高k栅介质的SiCMOSFET展现出：
更高的跨导（gm）和更低的比导通电阻，尤其改善了沟道电阻Rch。
更优的栅极阻抗特性，界面态相关的低频损耗显著降低。
可忽略的阈值电压迟滞，大幅提升了器件的长期可靠性。
高k介质的应用是从材料与工艺层面提升SiCMOSFET综合性能，特别是动态与稳定性的关键发展方向。
5.建模核心：开关损耗的精确预测与假设权衡
准确的开关损耗模型是系统效率优化和热管理的基石。文献《VerificationandApplicationofanAnalyticalSwitchingLossModel...》对一个综合性解析模型进行了严格验证，并提供了宝贵的“建模指南”。
5.1模型精度高度依赖参数来源

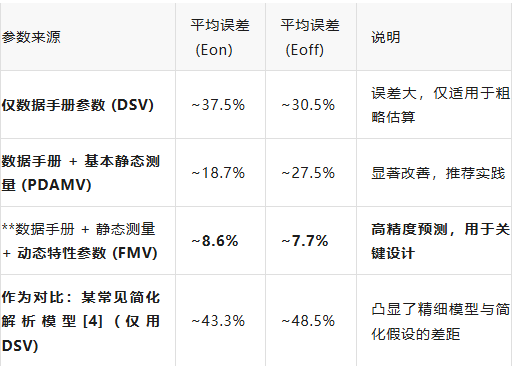

研究表明，开关损耗预测的误差水平与输入器件参数的“保真度”强相关。一项对多种商用器件的广泛测试得出了以下具有明确对比性的结论：
核心动态参数指：基于栅电荷测量的动态栅漏电容Cgd,dy，以及高压大电流下测得的转移特性Ids-Vgs。这是因为静态C-V曲线无法反映导通状态下通过沟道氧化层电容的电流[5]。
5.2关键寄生参数必须实测
内部栅电阻Rg,int和公共源极电感Ls对开关重叠时间和电压尖峰有极大影响，其数据手册值往往不准确或缺失。强烈建议使用阻抗分析仪对具体器件进行测量。
5.3工程实用的“假设影响分析”
该研究系统评估了文献中常见简化假设对精度的影响，为工程师在构建“够用且准确”的模型时提供了决策依据：
对精度影响最大，需谨慎处理：
Cgd的建模：其非线性至关重要，简单的常数或两段常数近似会引入较大误差。在可能的情况下，应使用基于栅电荷测量的动态Cgd,dy[5]。
Ids-Vgs特性：应采用完整的曲线，避免简单的固定跨导gm或二次方近似。
公共源极电感Ls：不能忽略。
对精度影响较小，可酌情简化：
Cds和二极管结电容Cjd：在硬开关条件下，使用电荷等效电容通常足够准确。
其他PCB寄生参数（Ld，Lg等）：在布局良好的设计中，影响相对较小。
不应忽略：肖特基二极管的正向VF-IF特性及其结电容，不能简化为理想二极管。
6.应用解决：应对dv/dt挑战的策略选择
在电机驱动等应用中，必须限制施加到电机上的dv/dt（通常为3-6V/ns），以保护绝缘和轴承。文献《ComparativeEvaluationofGateDriverandLC-FilterBaseddv/dt-Limitation...》对两种主流方案进行了量化对比。
6.1方案对比：门极驱动限制vs.LC无源滤波
方案A（无源LC滤波）：在逆变器输出端增加小型LC滤波器，并配以阻尼网络。损耗主要来自滤波电容的恒定额外充放电。
方案B（门极驱动限制）：通过增大栅极电阻RG或增加密勒电容CM，直接降低MOSFET自身的开关速度。损耗表现为与负载电流相关的电压-电流重叠损耗。
6.2选择指南：取决于dv/dt限值与负载工况
基于对10kW系统详细的损耗和体积建模，研究得出了清晰的边界，并可通过以下对比性场景理解：
场景一：传统电机（dv/dt限值5V/ns）：
满载（25A）：LC滤波器方案效率更高（如99.18%vs98.45%），总体积更小。因为其固定损耗（~11.5W/相）低于GD限制产生的重叠损耗（~20W/相）。
轻载（10A）：GD限制方案效率反超（如99.6%vs99.3%），因为其损耗随电流线性下降，而LC滤波器的固定损耗占比变大。
场景二：未来电机（dv/dt限值12V/ns）：
整个负载范围：GD限制方案全面占优。由于其开关时间大幅缩短，重叠损耗显著降低（如800V/25A下，GD损耗~26W/相，LC损耗~28W/相），同时在功率密度上因省去滤波电感而更具优势。
工程洞见：dv/dt管理策略的选择直接影响系统损耗与体积。前文所述的精确开关损耗模型，正是量化评估不同限制方案对具体应用效率影响的有力工具。
7.总结与展望
SiC功率MOSFET的应用是一场从器件物理到系统工程的协同进化。成功的系统设计始于对器件动态特性的深刻理解与精确表征：
表征是眼睛：必须采用规范的C-V测量方法（低频、并联模型、低寄生夹具）来“看清”器件的真实特性，甚至从中提取Rch/Rdrift等深层信息，并注意导通状态电容的温度依赖性。
模型是桥梁：基于高保真参数（特别是动态参数）和合理假设建立的开关损耗模型，是连接器件特性与系统性能预测的可靠桥梁。参数来源直接决定预测精度，从数据手册到动态测量，误差可从>30%降至<10%。
设计是平衡：在dv/dt管理等系统级决策中，需要在效率、功率密度、可靠性和成本之间，基于准确的模型进行量化权衡。对于传统电机与高dv/dt耐受电机，最优策略截然不同。
展望未来，随着高k栅介质等工艺进步从源头改善器件性能，以及智能门极驱动、更精准的仿真模型等技术的发展，工程师将拥有更强大的工具来“驾驭”SiC的“快”，持续推动电力电子系统向着更高效率、更高密度和更高可靠性的未来迈进。
