DC/DC电路拓扑结构总结

一、非隔离型DC/DC拓扑

1.1Buck拓扑结构

图1-1Buck拓扑机构

（1）组成：开关管Q1、续流二极管D1、电感L1、电容C1和负载R1。

（2）工作原理：

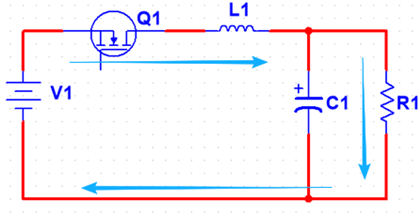

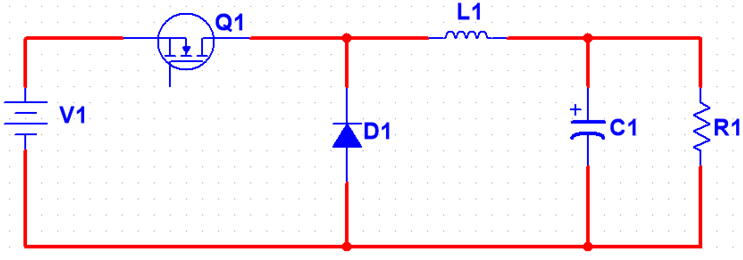

1）开关管导通阶段：当开关管Q1导通时，输入电源V1通过开关管Q1向电感L1和负载R1供电，电感L1存储能量，电流逐渐增大，同时电容C1充电。

2）开关管关断阶段：开关管Q1关断后，电感L1中存储的能量通过续流二极管D1继续向负载供电，维持负载电流的连续性，电感电流逐渐减小。电容C1也会释放能量，稳定输出电压。

3）通过控制开关管Q1的导通时间（占空比D），可以调节输出电压V2(V2=V1*D)。

1.2Boost拓扑结构

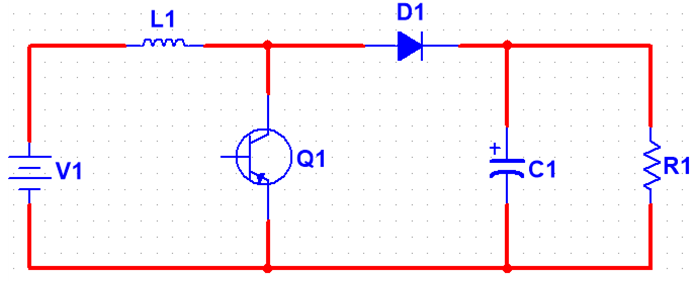

（1）组成：开关管Q1、二极管D1、电感L1、电容C1和负载R1。

（2）工作原理：

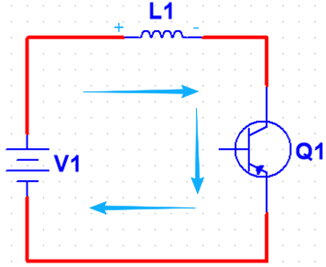

1）开关管导通阶段：开关管Q导通时，输入电源V1向电感L充电，电感L存储能量，此时二极管D反向截止，负载由电容C供电。

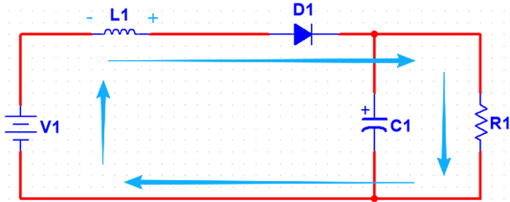

2）开关管关断阶段：开关管Q关断，电感L中储存的能量与输入电源电压叠加，通过二极管D向负载供电，并对电容C充电。

3）输出电压V2高于输入电压V1，其关系为V2=V1/(1-D)，通过调节占空比D实现不同倍数的升压。

1.3Buck-Boost拓扑结构

（1）组成：开关管Q1、二极管D1、电感L1、电容C1和负载R1。

（2）工作原理：

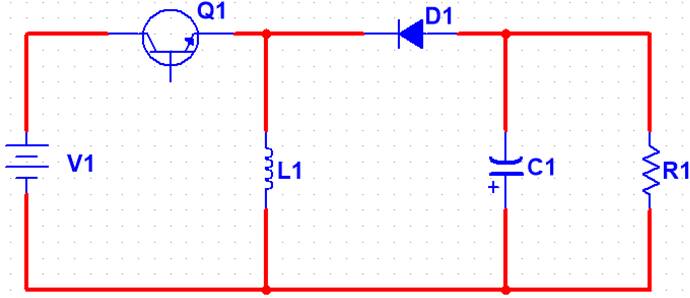

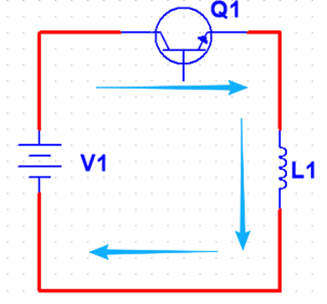

1）开关管导通阶段：开关管Q1导通，输入电源V1向电感L1充电，电感L储存能量，此时二极管D1反向截止，负载由电容C1供电。

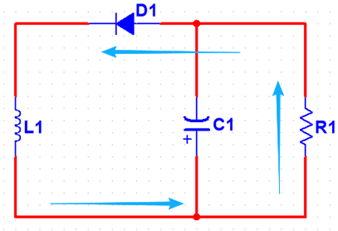

2）开关管关断阶段：开关管Q1关断，电感L1中储存的能量通过二极管D1向电容C1和负载R1供电。

3）输出电压V2的极性与输入电压V1相反，当D小于0.5时降压，D大于0.5时升压，输出电压表达式为V2=-V1*D/(1-D)。

1.4SEPIC拓扑结构

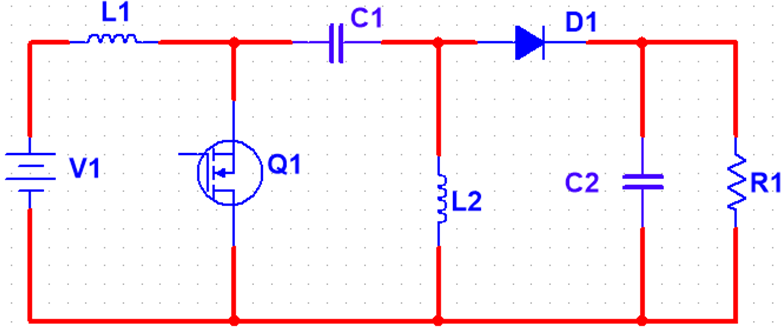

（2）组成：包含开关管Q1、二极管D2、两个电感L1、L2、两个电容C1、C2以及负载R1。

（2）工作原理：

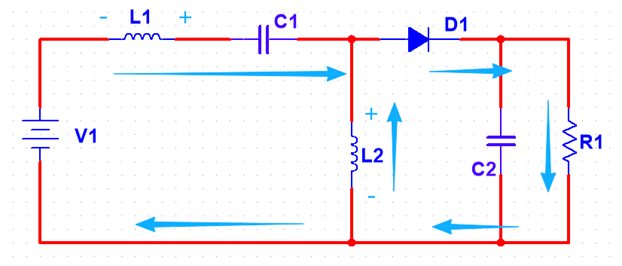

1）开关管导通阶段：开关管Q1导通，输入电源V1通过电感L1、开关管Q1形成回路，电感L1储存能量，同时电容C1通过开关管Q1放电，为电感L2充电，电感L2也储存能量，二极管D2截止，负载由电容C2供电。

2）开关管关断阶段：开关管Q1关断，电感L1和L2储存的能量通过二极管D2向电容C2和负载供电。

3）输出电压V2与输入电压V1极性相同，通过调节占空比可实现升降压，其输出电压关系为V2=V1*D/(1-D)。

1.5Cuk拓扑结构

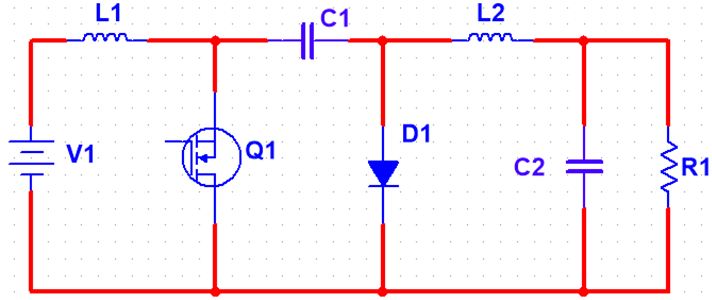

（1）组成：由开关管Q1、二极管D1、两个电感L1、L2和一个串联在主回路中的电容C2构成。

（2）工作原理：

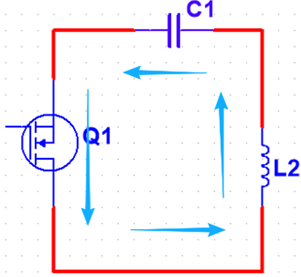

1)开关管导通阶段：开关管Q1导通，输入电源V1通过电感L1、开关管Q1形成回路，电感L1储存能量，同时电容C1通过开关管Q1放电，为电感L2和负载供电，电感L2储存能量，二极管D1截止。

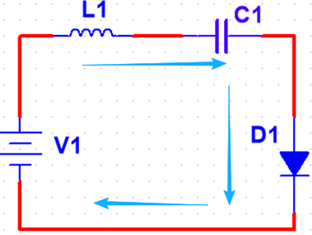

2)开关管关断阶段：在开关断开阶段，在左侧，电源V1和电感L1的感应电动势之和给电容C1充能，电流方向为电源→电感L1→电容C1→二极管D1。在右侧，电感L1放能，电流经二极管V1续流，电流方向为电感L2→二极管D1→负载R1。

3)输出电压V2与输入电压V1极性相同，且输出电压可通过调节占空比实现升降压。

1.6Zeta拓扑结构

(1)组成：包含开关管Q1、二极管D1、电感L1、L2、电容C1、C2和负载R1。

(2)工作原理：

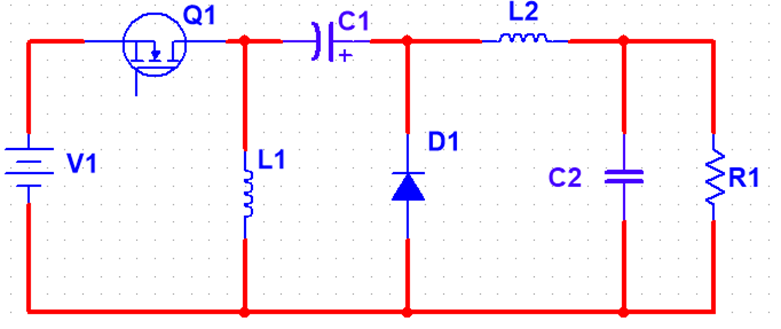

1）开关管导通阶段：开关管Q1导通，输入电源V1通过电感L1、开关管Q1形成回路，电感L1储存能量，负载R1由电容C2供电。

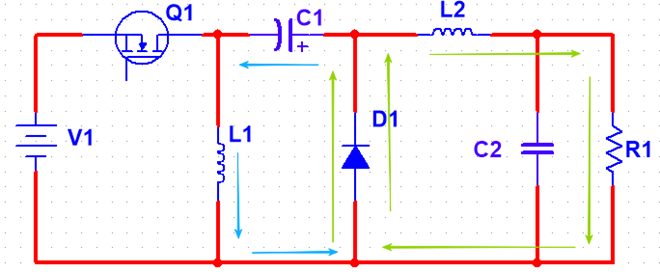

2）开关管关断阶段：开关管Q1关断，电感L1正极→二极管D1→电容C1→L1负极。L1续流维持电流连续，给电容C1充电，补充其能量；电感L2→负载R1→二极管D1→L2另一端。L2释放存储的能量，持续为负载供电，电容C2并联在负载侧，可滤波稳压，平滑输出电压。

二、隔离型DC/DC拓扑

2.1Flyback拓扑结构

（1）组成：由带副边绕组的变压器T1、开关管Q1、整流二极管D1和滤波电容C1组成。

（2）工作原理：

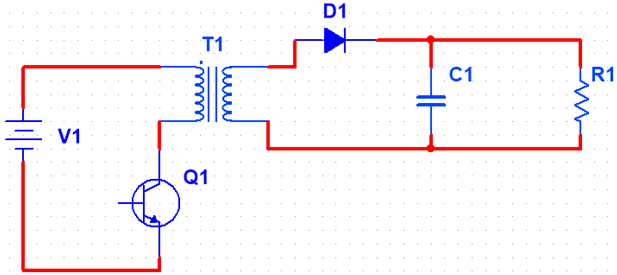

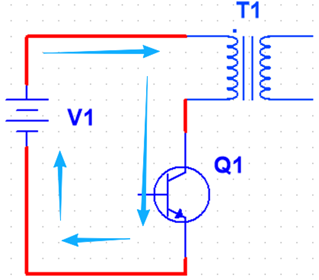

1）开关管导通阶段：开关管Q1导通，变压器原边绕组储存能量，此时副边绕组感应电压使整流二极管D1反向截止，负载由滤波电容C1供电。

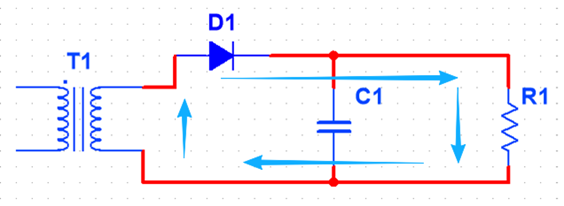

2）开关管关断阶段：开关管Q1关断，变压器原边绕组的磁场变化，使副边绕组产生感应电压，整流二极管D1导通，变压器储存的能量通过副边绕组、整流二极管D1向滤波电容C1和负载R1释放。

3）通过变压器的匝比N1/N2以及开关管的占空比D来调节输出电压V2，V2=V1*(N2/N1)*D/(1-D)。

2.2Forward拓扑结构

（1）组成：由带复位绕组的变压器T1、开关管Q1、整流二极管D1、D2、续流二极管D3以及输出电感L1组成。

（2）工作原理：

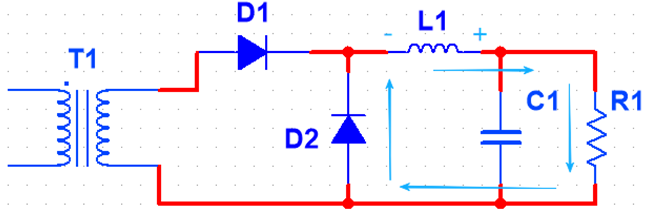

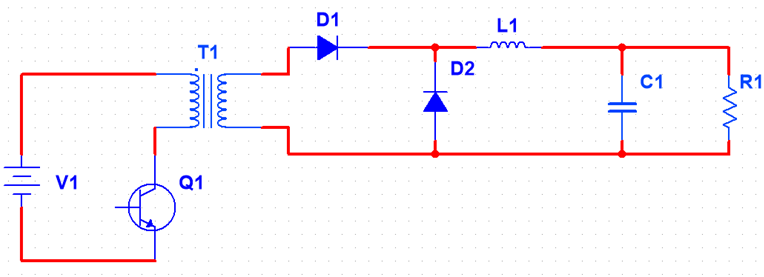

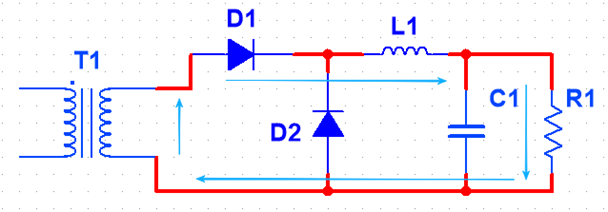

1）开关管导通阶段：开关管Q1导通，变压器原边绕组储存能量，副边绕组感应电压使整流二极管D1导通，电流通过D1、输出电感L1向负载供电，同时电感L1储存能量，D2截止。

2）开关管关断阶段：开关管Q1关断，变压器原边绕组的磁场消失，复位绕组感应出电压，使原边绕组电流迅速降为零，避免磁饱和。此时输出电感L1通过续流二极管D2向负载续流。

3）输出电压V2=V1*(N2/N1)*D（D<0.5），通过调节占空比实现降压。

2.3Half-Bridge拓扑结构

（1）组成：由两个开关管Q1、Q2，一个变压器T2，以及电容C1、C2、C3和整流二极管D1、D2。

（2）工作原理：

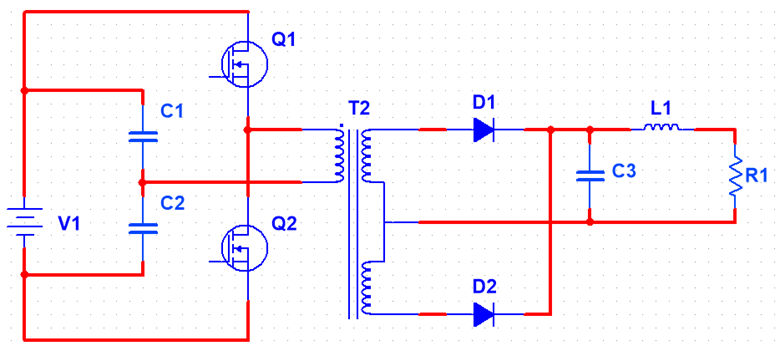

1）开关管Q1导通阶段：开关管Q1导通，Q2截止，电容C2上的电压加在变压器原边绕组的一端，电流通过变压器原边绕组、Q1形成回路，变压器储存能量，副边绕组感应电压使整流二极管导通，向负载供电。

2）开关管Q2导通阶段：开关管Q2导通，Q1截止，电容C1上的电压加在变压器原边绕组的另一端，电流反向通过变压器原边绕组、Q2形成回路，变压器再次储存能量，副边绕组感应电压使整流二极管导通，向负载供电。通过交替导通Q1和Q2，实现能量传输和电压变换。

2.4Full-Bridge拓扑结构

（1）组成：由四个开关管Q1-Q4、变压器T1、整流二极管D1和D2、电容C1以及负载R1。

（2）工作原理：

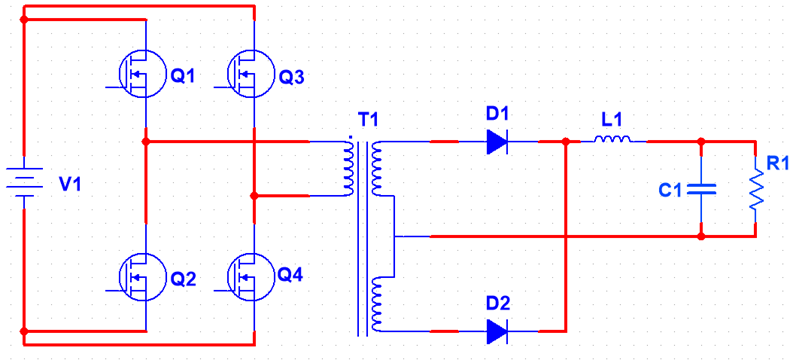

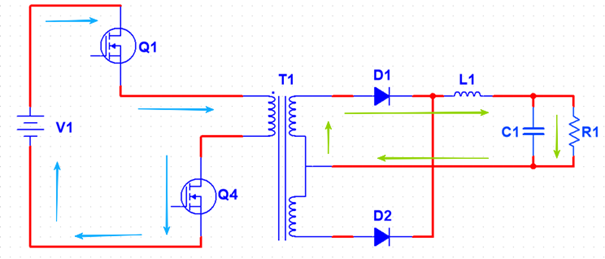

1）Q1、Q4导通阶段：开关管Q1和Q4导通，Q2和Q3截止，输入电源V1加在变压器原边绕组两端，变压器储存能量，副边绕组感应电压使整流二极管导通，向负载供电。

2）Q2、Q3导通阶段：开关管Q2和Q3导通，Q1和Q4截止，输入电源V1反向加在变压器原边绕组两端，变压器再次储存能量，副边绕组感应电压使整流二极管导通，向负载供电。通过合理控制四个开关管的导通和关断时序，实现高效的功率传输和电压变换，适用于大功率场合。

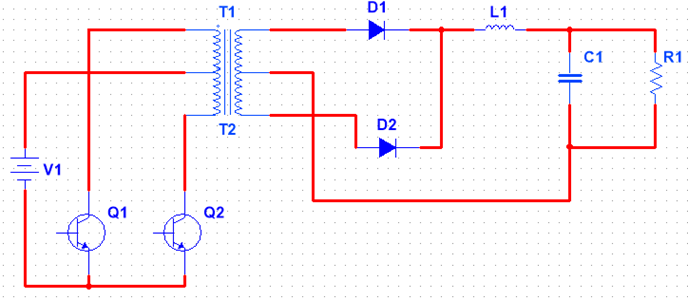

2.5Push-Pull拓扑结构

（1）组成：由两个开关管Q1、Q2，变压器T1、T2，整流二极管D1、D2，电容C1，电感L1以及负载R1。

（2）工作原理：

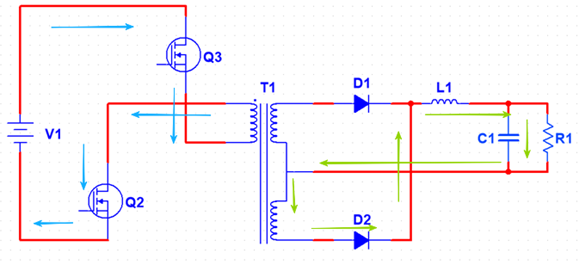

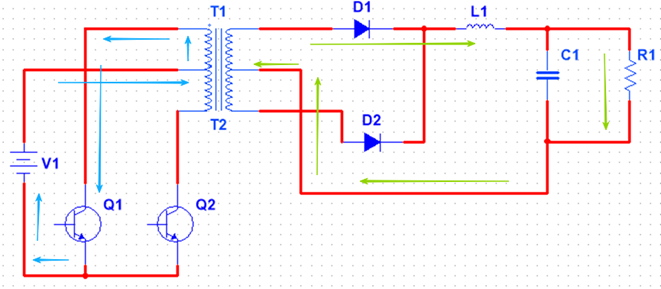

1）开关管Q1导通阶段：开关管Q1导通，Q2截止，输入电源V1通过Q1和变压器原边绕组上半部分向变压器供电，变压器储存能量，副边绕组感应电压使整流二极管导通，向负载供电。

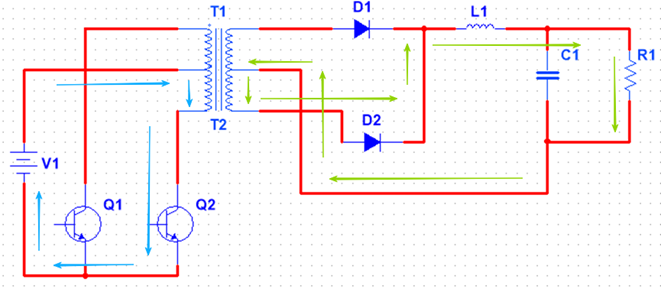

2）开关管Q2导通阶段：开关管Q2导通，Q1截止，输入电源V1通过Q2和变压器原边绕组下半部分向变压器供电，变压器再次储存能量，副边绕组感应电压使整流二极管导通，向负载供电。

2.6LLC谐振拓扑结构

（1）基本组成：由开关管Q1-Q4、谐振电感L1、谐振电容C3、变压器T以及整流二极管D等组成。

（2）工作原理：

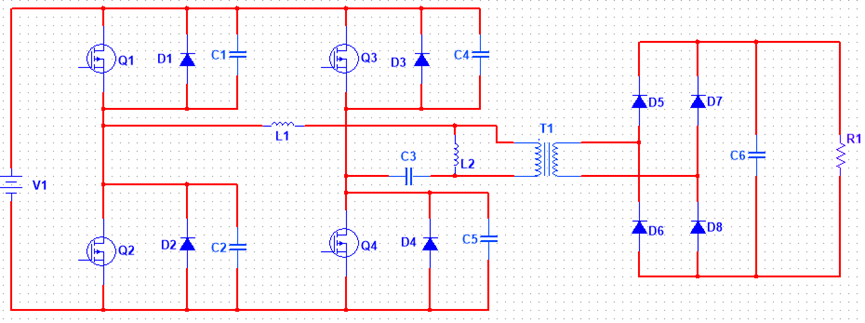

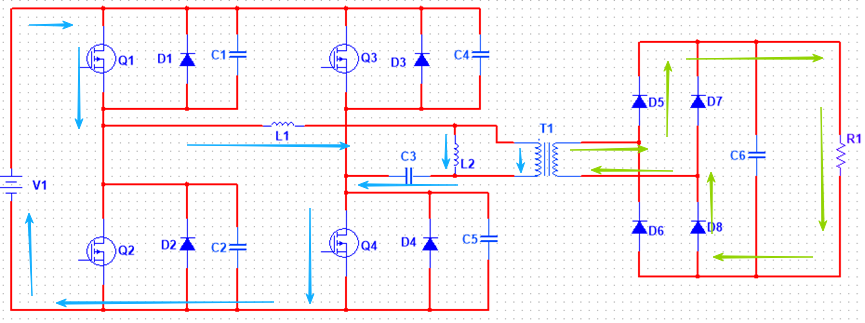

LLC谐振全桥拓扑的工作过程以“开关周期T”为单位，核心是通过Q1~Q4的交替导通，驱动LLC谐振腔产生谐振电流，再通过高频变压器隔离传输能量至输出侧。以下基于电流连续模式和降压模式分析关键阶段：

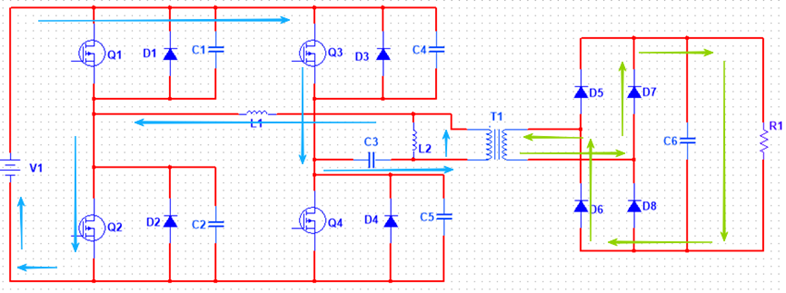

2）阶段1：Q1、Q4导通，Q2、Q3关断（能量正向传输）

Q1、Q4同时导通，输入电压Vin加在LLC谐振腔两端。

谐振腔动作：谐振电流i1从0开始上升，L1储存磁能，C3充电；当i1达到峰值后，L1释放能量，C3放电，电流逐渐下降。此过程中，Q1、Q4在“电压过零”时导通（因谐振电流提前建立，寄生电容电压被放至零），实现ZVS软开关。

输出侧：副边感应出正向电压，整流二极管D1、D4导通，能量通过D1、D4传输至滤波电容C6和负载，C6充电并维持输出电压V2。

2）阶段2：Q1、Q4关断，死区时间（谐振续流）

全桥逆变侧：Q1、Q4关断后，电路进入“死区时间”（避免Q1与Q2、Q3与Q4直通短路）。此时LLC谐振腔内的残余能量（L1、L2的磁能，C3的电能）维持谐振电流i1续流。

谐振腔动作：续流电流通过Q1、Q4的寄生二极管（或体二极管）流通，将Q2、Q3的寄生电容电压放电至零，为下一阶段Q2、Q3的ZVS导通做准备。

3）阶段3：Q2、Q3导通，Q1、Q4关断（能量反向传输/续流）

全桥逆变侧：Q2、Q3同时导通，输入电压Vin反向加在谐振腔两端，与阶段1的电压极性相反。

谐振腔动作：谐振电流i1反向上升，L1再次储能、C3反向充电；随后电流下降，能量通过变压器副边传输。Q2、Q3在寄生电容电压过零时导通，同样实现ZVS软开关。

输出侧：变压器副边感应出反向电压，整流二极管D2、D3导通，能量继续传输至负载，C6持续滤波，保证输出电压稳定。

（3）LLC拓扑不通过“占空比调节”控制输出电压，而是通过改变开关频率fsw实现：

1. 当负载不变、输入V1升高时，增大fsw（fsw>fr（谐振频率）），谐振腔阻抗增大，传输能量减少，V2降低；

2. 当负载不变、输入V1降低时，减小fsw（fsw

3. 当fsw=fr时，谐振腔呈纯阻性，能量传输效率最高，此时工作在“谐振点”。
