800VHVDC是新一代AI数据中心高压直流供电技术，通过提升电压等级实现能效跃升，已成为英伟达等科技巨头推动的行业标准方案。
为什么是800VHVDC，为什么是碳化硅MOSFET，以及两者结合为AI数据中心带来的核心优势三个方面进行详细分析。
一、背景：AI数据中心面临的挑战与800VHVDC的必然性
传统的AI数据中心普遍采用480V交流或48V直流配电。但随着AI算力（特别是GPU集群）的功率密度爆炸式增长，这些传统架构遇到了瓶颈：
超高功率密度：单个AI机柜的功率需求已从过去的10-20kW飙升至50kW、100kW甚至更高。
巨大电力损耗：在低电压、大电流的传输模式下，根据焦耳定律
线路损耗（铜损）会呈平方级增长。
电缆与空间成本：输送相同功率，电压越低，所需电流越大，电缆就必须更粗、更重，这不仅成本高昂，还挤占了宝贵的布线空间和冷却风道。
能源效率瓶颈：整个供电链路（AC/DC转换、DC/DC转换、配电）的效率有待进一步提升，以降低PUE。
800V高压直流（HVDC）的引入，直接解决了上述问题：
降低电流：功率
在功率P不变的情况下，将电压V从400V提升至800V，理论上电流I减半。
大幅降低损耗：电流减半，意味着线路损耗
降低到原来的四分之一。
节省布线和空间：电流减小，可以使用更细、更轻的电缆，节省成本和空间。
二、核心：为什么必须是碳化硅MOSFET？
将传统的硅基IGBT或MOSFET简单地用于800V系统，并不能完全发挥其优势，甚至会带来新的问题。而碳化硅MOSFET是解锁800VHVDC全部潜力的关键使能技术。
简单来说：在800V的电压平台上，要实现高效、高功率密度的电能转换，传统的硅器件在开关损耗上已经难以为继。碳化硅MOSFET是唯一能同时满足高压、高频、高效三大要求的技术。
三、优势分析：SiCMOS+800VHVDC为新一代AI数据中心带来的变革
将两者结合，其优势是颠覆性的：
1.极致能效，降低TCO
降低PUE：从市电入口到AI芯片的整个供电链路，包括UPS、服务器电源（PSU）、负载点转换器，效率得到全面提升。SiC在800V系统中的高效率，直接转化为更少的能源浪费和更低的电费。对于年耗电量巨大的AI数据中心，即便效率提升0.5%，也意味着数百万美元的成本节约。
减少冷却能耗：电气损耗的降低，直接减少了发热量，降低了空调制冷系统的负担，形成良性循环。
2.极高的功率密度，支持算力扩张
物理空间节省：得益于SiC的高频特性，电源内部的被动元件（尤其是变压器和电感）体积可以做得非常小。这使得单个服务器电源的功率密度大幅提升，可以在相同的机架空间内部署更强大的算力（如更多的GPU）。
支持下一代GPU：NVIDIA、AMD等公司的下一代GPU功耗持续攀升，对供电系统提出了更高要求。800VSiC架构是为数不多能够经济、高效地满足其供电需求的技术路径。
3.提升供电可靠性和稳定性
更快的动态响应：SiC器件的高频特性使得电源系统对负载瞬变（AI计算中非常常见）的响应速度更快，能提供更稳定、更纯净的电压，保障GPU等核心计算单元的稳定运行。
更高的系统可靠性：SiC器件的高温工作能力和更高的可靠性，减少了电源系统本身的故障率，提升了数据中心的整体可用性。
4.简化系统架构，降低长期成本
800VHVDC可以减少一些传统的电压转换级数。例如，可以更直接地为GPU的400V/800V母线供电。结合SiC，整个供电链路可以设计得更加简洁，元件数量更少，这不仅提高了可靠性，也降低了制造成本和维护成本。
800VHVDC系统安全使用指南
1.系统架构与保护机制
800VHVDC系统通过高压直流供电（如英伟达GB300方案）实现高效能转换，其安全核心在于：
多重保护：内置熔断器、接触器及实时电压监测，确保突发负载下的快速响应。
模块化设计：如台达方案采用独立条柜式POD，隔离故障风险。
2.操作安全规范
电压等级管理：严格区分800V高压区与低压区（如12V/1V），避免误触。
维护流程：需断电后操作，并遵循国家标准《高压直流设施系统试验》的协调控制要求。
3.技术保障措施
功率器件：采用碳化硅（SiC）与氮化镓（GaN）器件，提升转换效率至98%并降低热损耗
超级电容应用：如江海股份的模组可提供毫秒级电力补偿，防止宕机。
4.风险应对
电网干扰：通过VSC（电压源换流器）技术减少外部电流波动影响。
铜耗控制：800V架构减少大电流需求，降低材料消耗与火灾风险。
5.行业实践参考

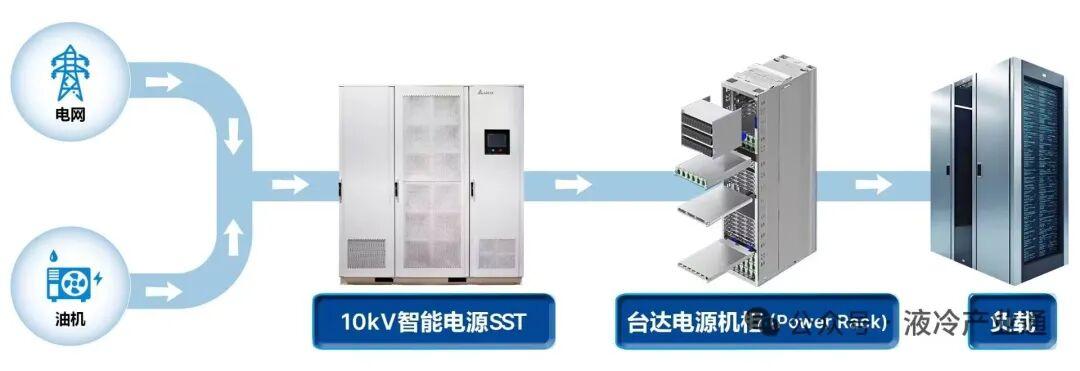

台达方案：已商业化，集成液冷与供电系统，通过北美客户验证
英伟达GB300：采用800V输入，适配高密度机柜，需配套BBU模块。
总结
碳化硅MOSFET与800VHVDC配电的结合，是应对新一代AI数据中心“电力危机”和“密度危机”的黄金组合。
800VHVDC解决了“输得动”的问题，通过提升电压来降低传输损耗。
碳化硅MOSFET解决了“转得高效”的问题，在800V的高压下，实现了传统硅器件无法企及的高频、高效电能转换。
最终，这一技术路径为AI数据中心带来了更低的运营成本（电费）、更高的算力密度（支持更强大的AI集群）、以及更可靠的供电保障，是支撑未来十年AI产业持续高速发展的关键基础设施技术之一。目前，包括谷歌、微软在内的超大规模数据中心运营商都在积极研究和部署这一技术方案。
