MOS原理及双电源断开一路无缝切换

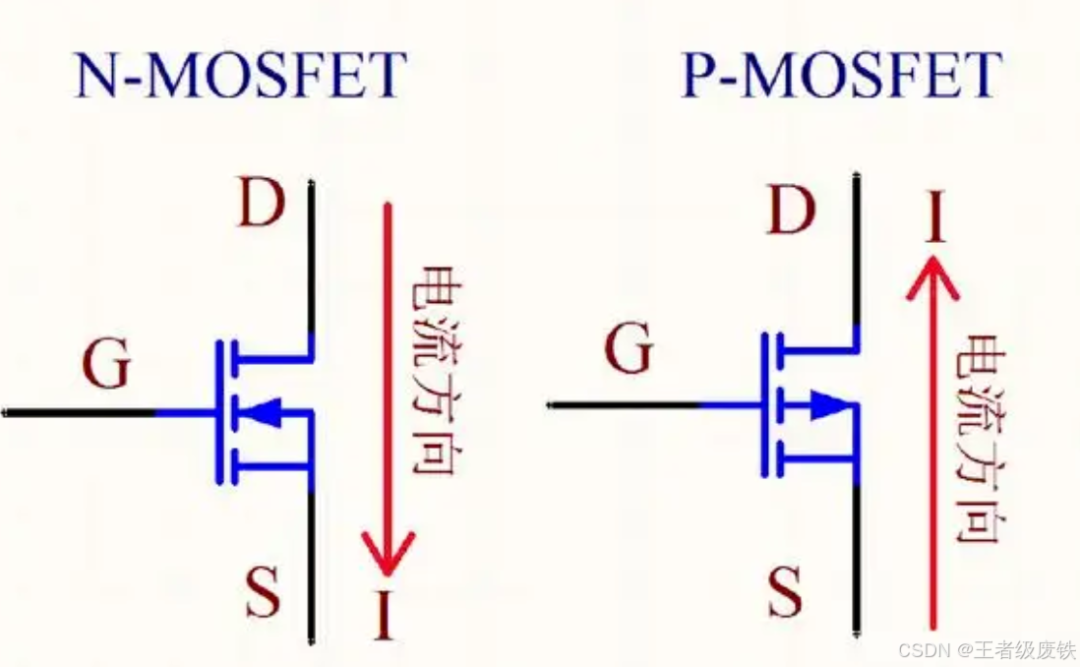

PMOS管的主回路电流方向为S→D，导通条件为VGS有一定的压差，一般为-5-10V（S电位比G电位高），也就是G的电压高于S的电压时是关断的，当G的电压小时是导通的，下面以导通压差6V为例。

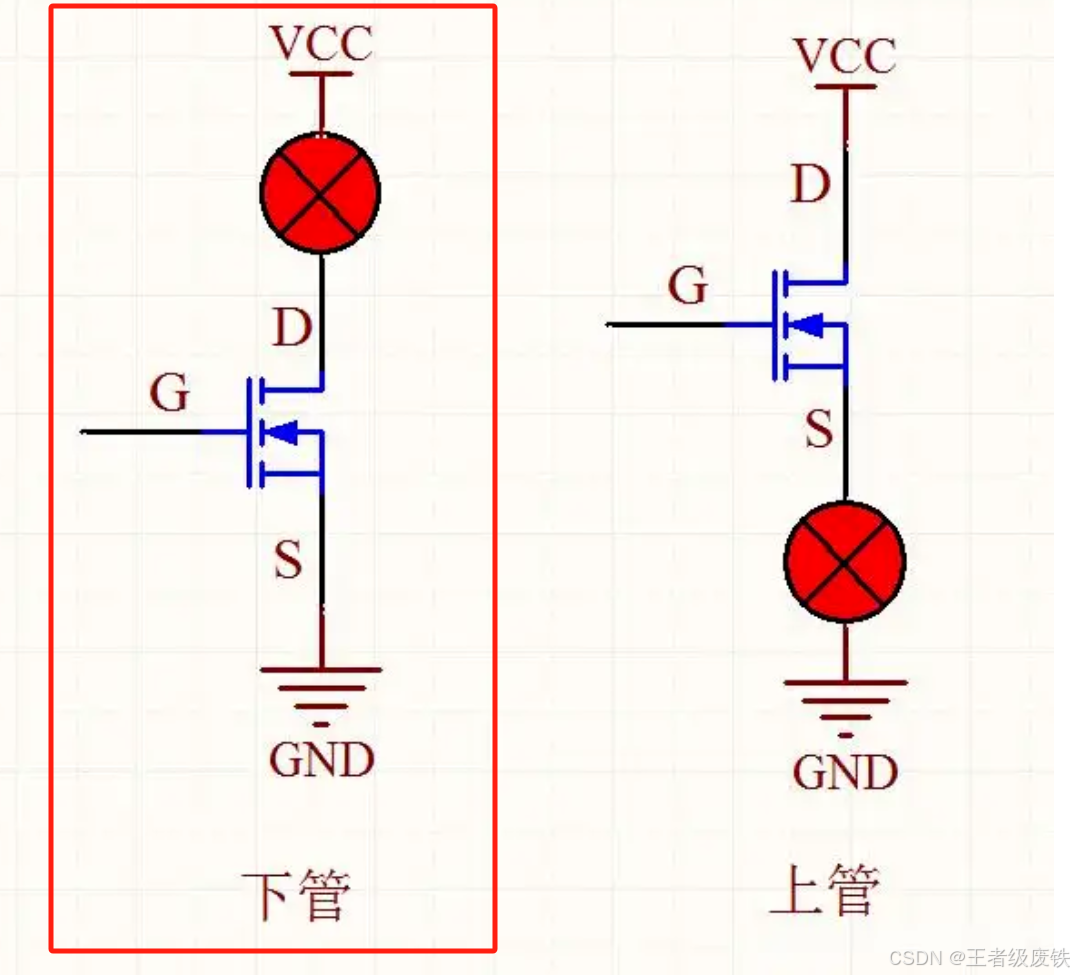

1、 NMOS管：作为下管使用
使用NMOS当下管，S极直接接地（为固定值），只需将G极电压固定值6V即可导通；若使用NMOS当上管，D极接正电源，而S极的电压不固定，无法确定控制NMOS导通的G极电压，因为S极对地的电压有两种状态，MOS管截止时为低电平，导通时接近高电平VCC。当然NMOS也是可以当上管的，只是控制电路复杂，这种情况必须使用隔离电源控制，使用一个PMOS管就能解决的事情一般不会这么干，明显增加电路难度。

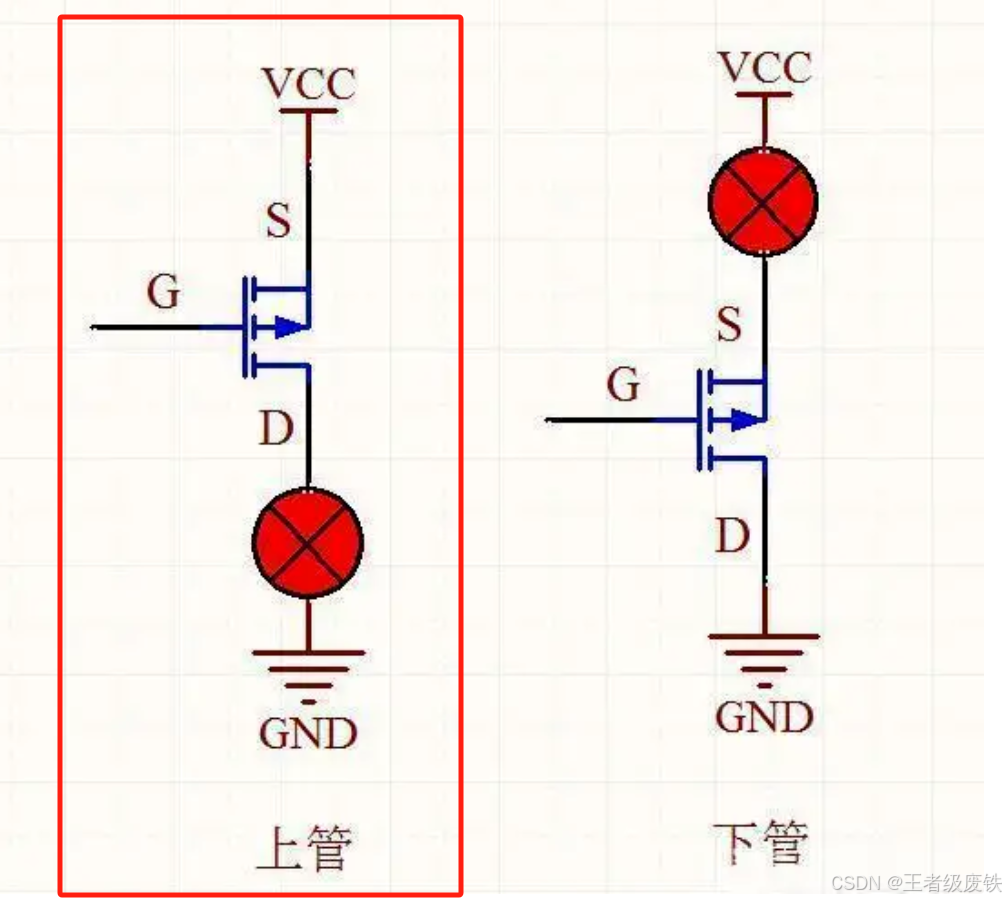

2、 PMOS管：作为上管使用
使用PMOS当上管，S极直接接电源VCC，S极电压固定，只需G极电压比S极低6V即可导通，使用方便；同理若使用PMOS当下管，D极接地，S极的电压不固定（0V或VCC），无法确定控制极G极的电压，使用较麻烦，需采用隔离电压设计。

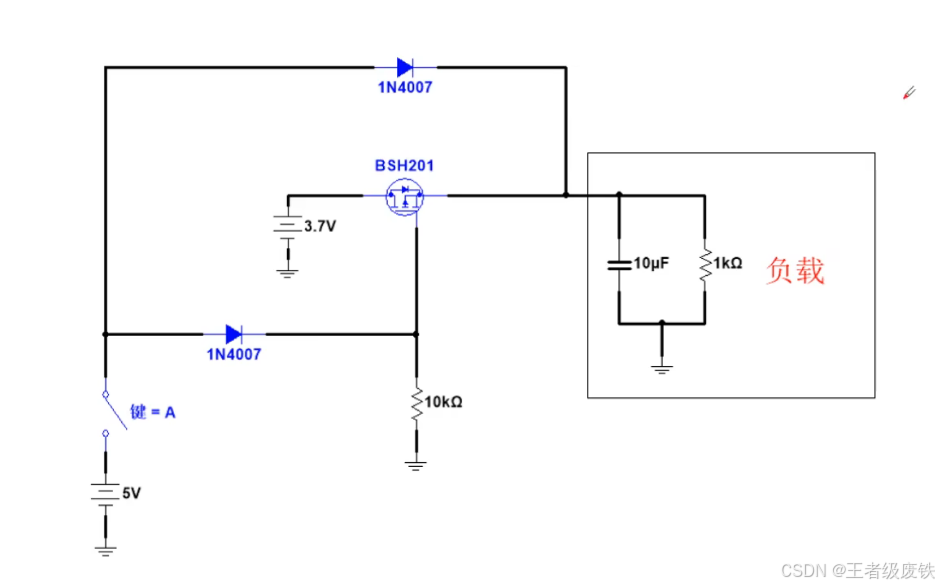

2、双电源断开一路无缝切换原理

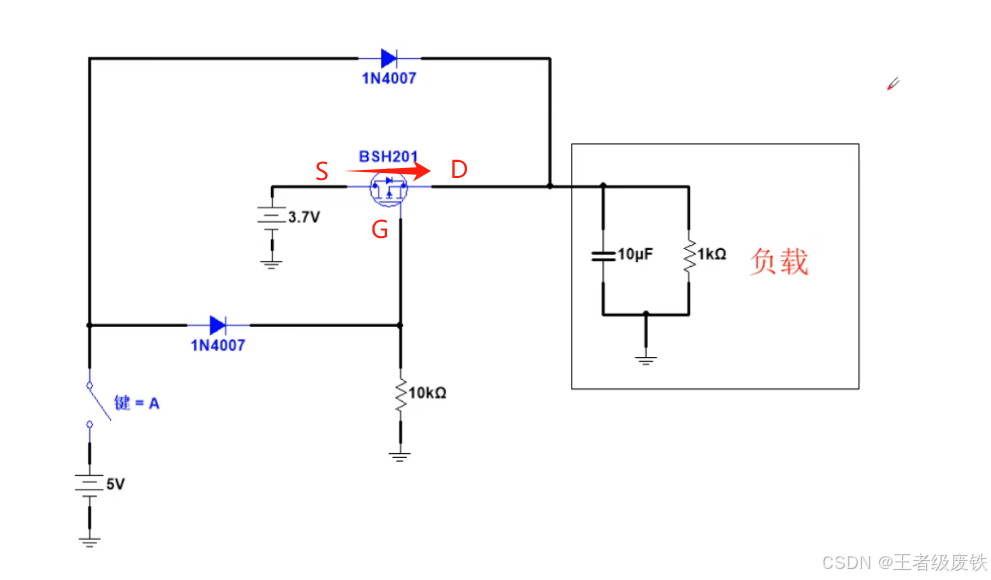

BSH201是使用的PMOS，根据前面的知识，PMOS是源极S大于基极G的电压时导通，也就是基极G低电压时导通，基极G高电平时断开。并且PMOS的电流方向时S-》D

当按键A闭合，此时G极为高电平，PMOS不导通，负载使用5V，当按键A断开，此时G为低电平，PMOS导通，负载使用经过S-》D的3.7V电源。
