光耦输入并联电阻/电容,光耦输出滤波电路

2026-01-07 14:23:01

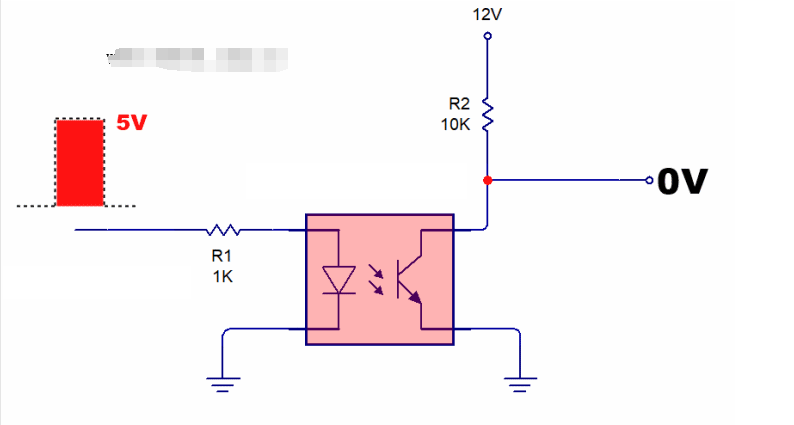

一般的光耦电路,只需要输入限流电阻,输出上拉电阻即可。


实际使用时,比如工控等一些干扰大、存在浪涌电压等的场合,根据实际可以添加一些抗干扰电路、滤波电路,增加电路抗干扰能力。
比如:

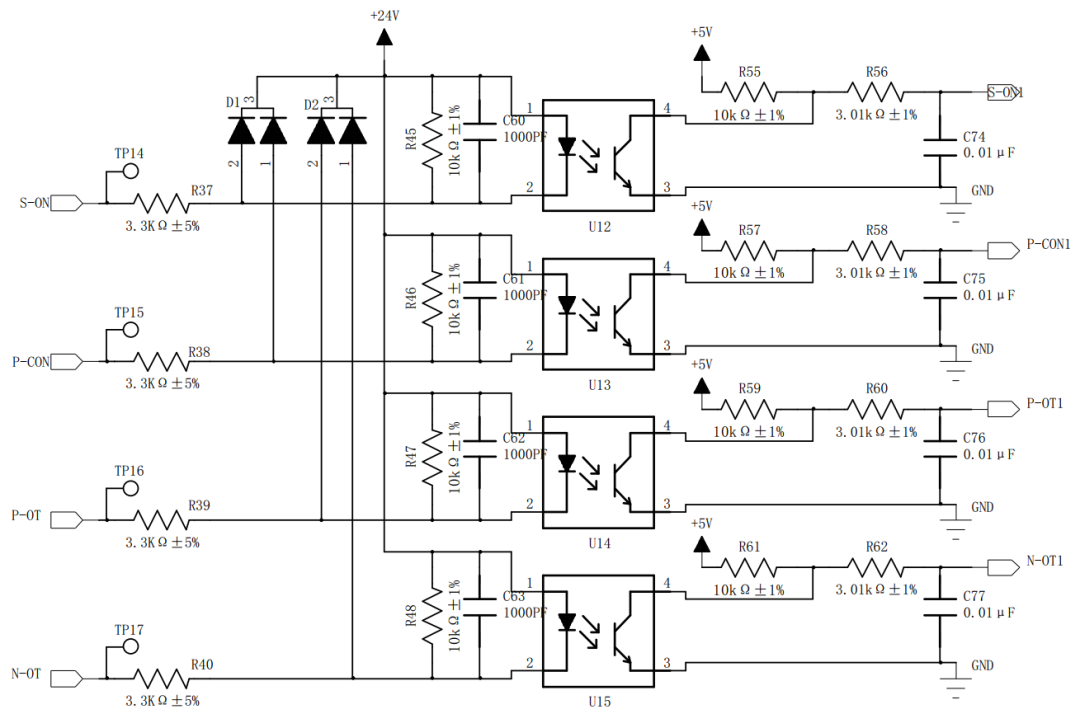

1、给光耦输入两脚间并联电容、并联电阻。
2、输入端增加对电源钳位二极管。
3、光耦输入增加RC低通滤波。
在这里插入图片描述

在这里插入图片描述

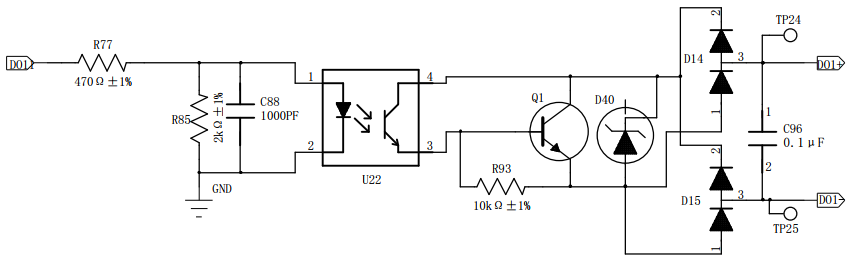

右边四个二极管构成整流桥式电路, 电流可以从DO1+流向DO1-,也可以反向流。

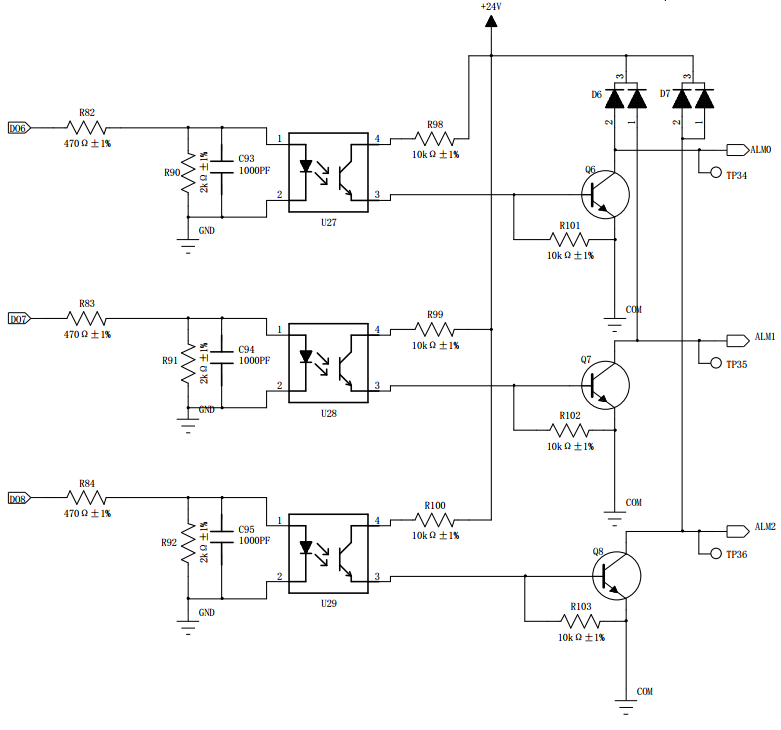

在这里插入图片描述
