1、Phase平面

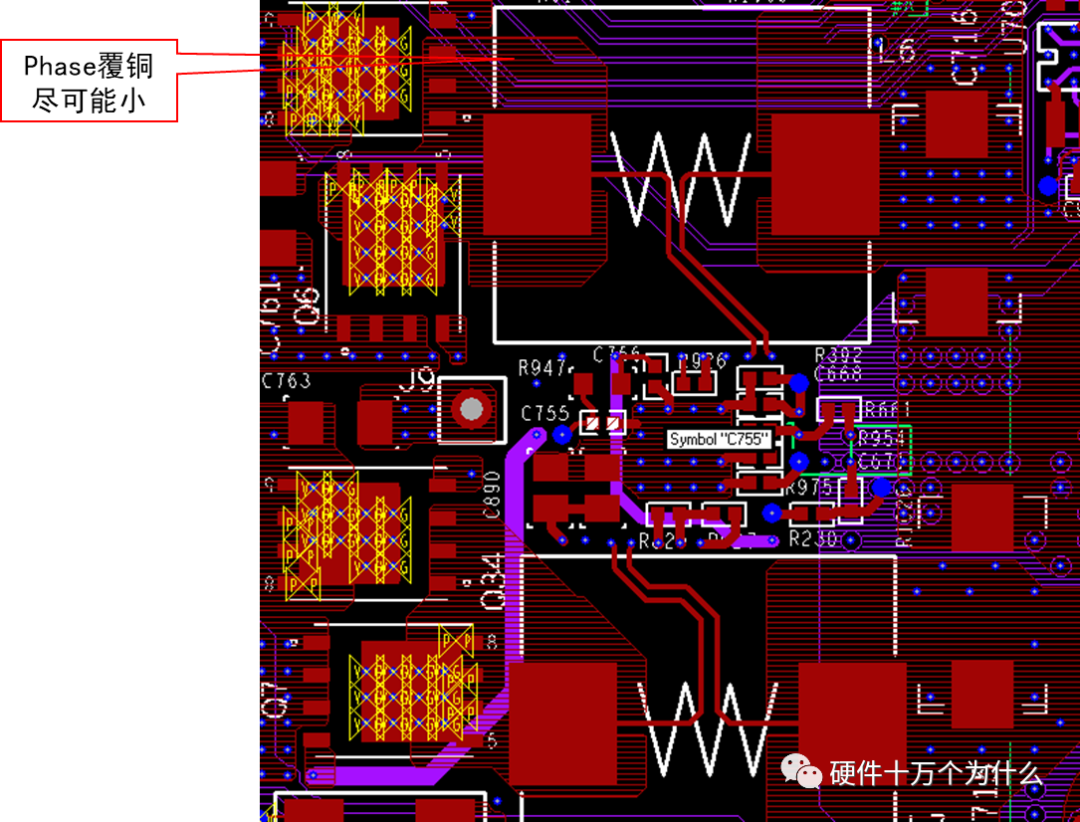

Phase平面，即电感与电源IC链接的平面，是最脏的信号（大电流、高电压跳变、强干扰）；满足通流的情况下面积尽可能的小，减小其对外界的干扰和辐射。
我们在PCB设计的时候，原则就是要保护好厨房，防止厕所干扰过来；电源设计如此，其他的电路设计也是如此。

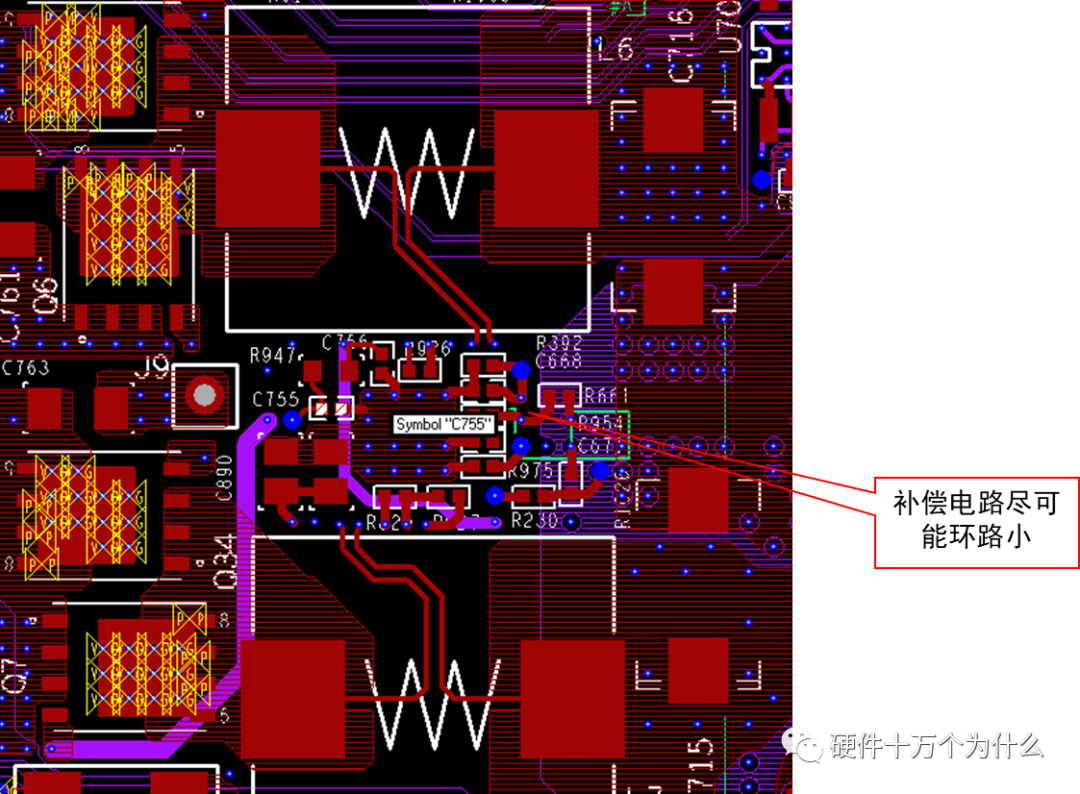

这款芯片，曾经碰过一个案例，由于芯片设计时，把EN管脚与Phase管脚靠近放置；EN非常容易受到Phase的干扰，在EN上能够测试出开关频率的噪声。PCB设计的时候，需要减少这两个信号的平行走线，尽可能地增大间距，否则概率性发生EN被干扰，导致电源勿关断。（好比厕所的味道窜到厨房的感觉）。

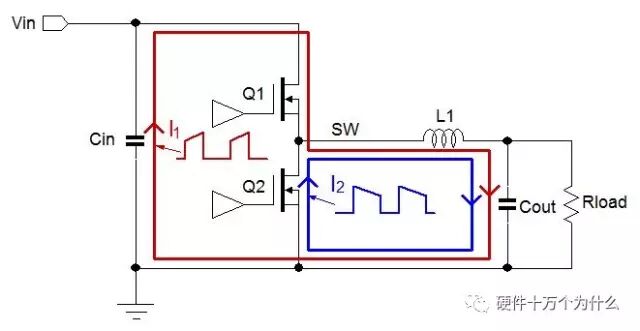

Buck架构DC/DC转换器中存在两个电流发生剧烈变化的主回路 ：
当Q1截止以后，电感电流还会继续保持原方向流动，而同步整流开关MOSFET Q2将在此时导通，这时的电流经Q2、L1、输出电容流动并经地线回流至Q2，其回路如图2中蓝线所示，它被标注为I2。

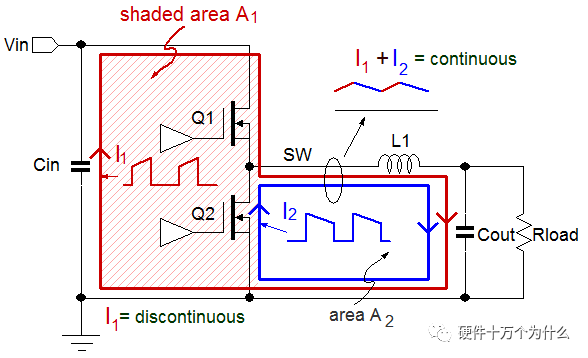

在上面所述的回路中，电流环I1和I2共同共享了自开关节点à电感à输出电容à地àQ2的源极这一段路径。I1和I2合成起来后就形成了一个相对平缓、连续的锯齿状波形，由于其中不存在电流变化率dI/dt极高的边沿，其包含的高频成分就要少一些。
当进行Buck转换器的PCB布局设计时，A1区域的面积就应当被设计得尽可能小。
BUCK电路中还存在高频开关节点(SW note),这里的dv/dt会产生电场，也会产生辐射，同时引起的共模电流也会在传导测试中占据重要分量。高频开关节点常常和辐射相关，尤其是在单杆天线测试和双锥天线测试中，在单杆天线测试中，高频开关节点产生的近场电场直接可以通过单杆天线接收。
抑制高频开关节点的dv/dt，首先可以通过减小面积来减小近场电场的电场强度。如下图，通过减小SW的铺铜面积，电场强度有了明显地减小。同样的方法，可以在单杆测试中，可以通过减小SW铺铜或者电感的体积来实现。前面我们分析过电感并不能保持稳定的电位，也是高频开关节点。

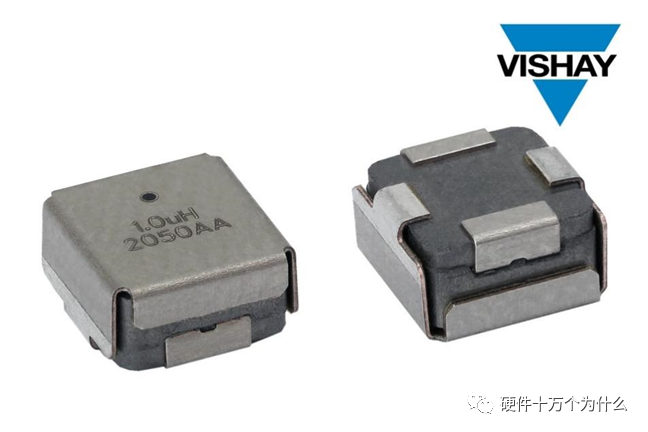

当功率受到限值的时候，电感体积不能明显的减小，可以选用屏蔽电感。这里的屏蔽电感是指外部有金属层作为屏蔽层并接地的电感，并不是指铺铜的一体成型磁屏蔽的电感。如图，VISHAY公司的汽车级IHLE集成式电场屏蔽电感器，具有金属外壳，使用时需要外壳接地，提供一个稳定的零点位，可以达到电场屏蔽的效果。

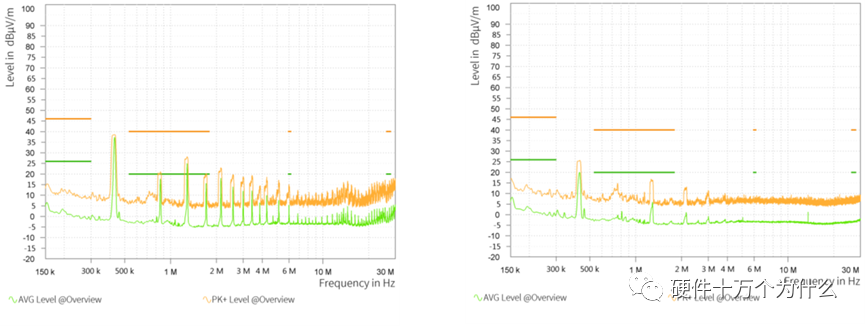

实测屏蔽电感的单杆天线测试（150K~30M），可以看到使用屏蔽电感后，有将近20dB的抑制效果。当然，实际中我们可以用金属罩对SW节点和电感进行屏蔽。
我们知道共模电流在传导和辐射测试中会存在，尤其在辐射测试中，占据重要分量，需要对共模电流进行抑制。如图，分析共模电流的路径，我们可以通过3种方式抑制共模电流。
- 1. 减小dv/dt的开关面积和电感尺寸，减弱电场场强
- 2. 屏蔽SW节点和电感，为dv/dt噪声源提供零电平，减小耦合电容
- 3. 在输入端加共模电感 ，增加共模环路的阻抗。
二二、保护敏感信号
容易受到干扰的信号，我们要通过查分走线，减小环路等方式，减小其受到外界干扰的概率和强度。
电源电压远端反馈差分走线
电压检测分反馈检测，反馈检测。一般小电流电源采用近端反馈，如下电路为检测电路。分压电阻及反馈线靠近电源输出（输出电容）处放置，并单端信号反馈即可。

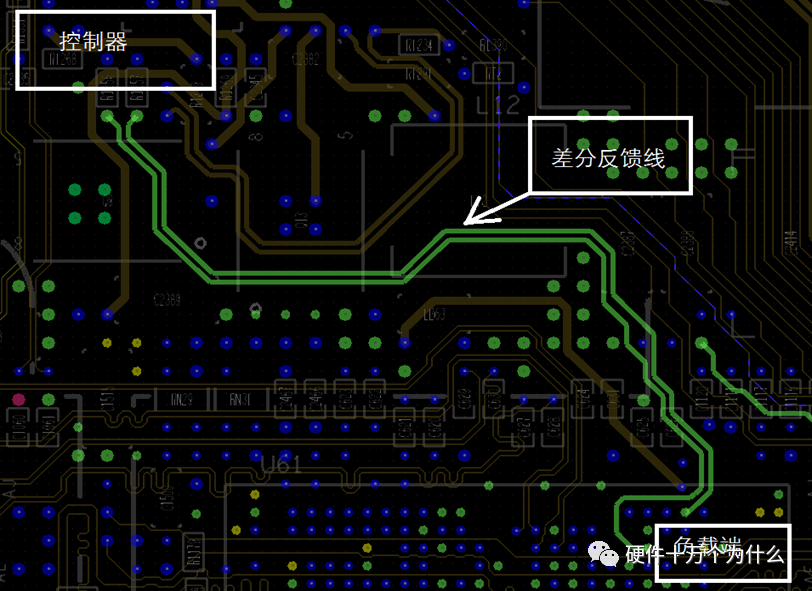

一般大电流电源采用远端反馈，如下电路为检测电路。（如果有分压电阻，分压电阻靠近控制器放置）这对差分线的主要作用是为了抑制共模干扰，所以对于差分对的线长差没有要求。
减小环路补偿的面积
同样，其他的一些敏感信号，我们都希望通过减小面积、减小环路、拉远与脏信号的距离，来减少其被脏信号的干扰。
