在全球能源转型、数字基础设施扩张及工业自动化深化的宏大背景下，电力电子技术作为电能转换的核心，正面临效率、功率密度、可靠性与可持续性的多重极限挑战。以氮化镓和碳化硅为代表的宽禁带半导体单片双向开关，凭借其单片集成、双向电压阻断与双向可控电流的卓越特性，正从器件层面触发一场深刻的电力电子范式革命。下面这篇文章来自'苏黎世联邦理工院/JohannW.Kolaretal.'在文章中系统阐述了M-BDS的技术原理与核心优势，全面分析了其在超高效率三相PFC整流器、下一代电机驱动系统、电动汽车充电及固态断路器等关键领域的创新应用，揭示了其对电压源型与电流源型拓扑的双重赋能作用。最后，文章将视野拓展至“电力电子5.0”的宏伟图景，指出循环经济兼容性、人工智能融合与全生命周期设计将成为下一代系统创新的核心驱动力。M-BDS不仅是性能优异的器件，更是连接材料创新、拓扑革新与系统可持续性的桥梁，标志着电力电子从“组件优化”迈向“系统重构”的新时代。
注：文字与图片报告无关
1.引言：时代挑战与技术演进路径

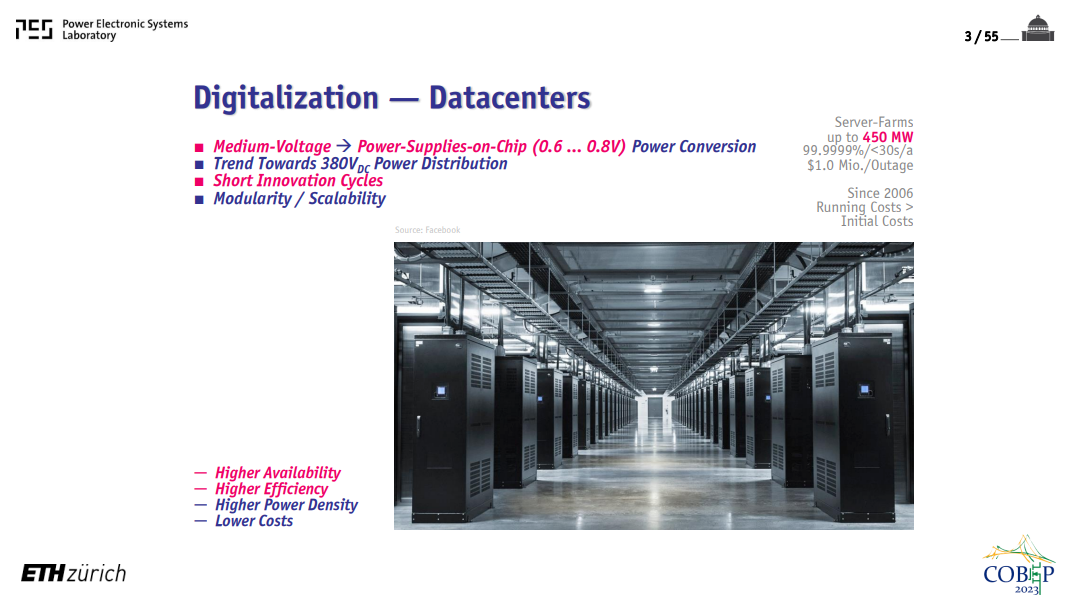

电力电子技术的发展史，是一部围绕半导体器件革新与电路拓扑创新双主线交织的演进史。从晶闸管、双极型晶体管，到MOSFET与IGBT，每一次器件突破都释放了新的拓扑潜能，推动了从相控整流到高频PWM逆变的技术浪潮。当前，以可再生能源、超大规模数据中心、电动汽车快充及精密工业驱动为代表的全球性需求，对电能转换系统提出了近乎矛盾的要求：更高的效率、更大的功率密度、更低的成本、更强的可靠性，以及全生命周期的环境友好性。
传统的硅基器件与以电压源型变换器为主的拓扑体系，在提升开关频率与降低损耗方面已接近其物理极限。与此同时，具备高开关速度、高耐温、高导热的宽禁带半导体器件横空出世，为突破瓶颈提供了材料基础。然而，绝大多数应用仍沿用基于单向开关的设计思维，通过“背对背”连接实现双向功能，导致了成本、体积和寄生参数的显著增加。
正是在此背景下，单片集成的双向开关概念从理论走向现实。它将两个反向串联的开关单元与驱动、保护电路集成于单一芯片，实现了对电流方向与电压极性的完全自主控制。这一根本性变革，不仅解决了器件层面的冗余问题，更关键的是，它重新激活了那些因器件限制而被长期搁置或仅用于超高功率领域的先进拓扑理念，如电流源型变换器与矩阵变换器，为电力电子系统创新开辟了全新维度。
2、M-BDS核心技术剖析：从器件结构到系统优势
2.1器件结构与工作原理
M-BDS的核心在于其对称的器件结构与独立的双栅极控制。以GaN基M-BDS为例，其通常在单个芯片上构建一个共漏极或共源极的级联结构，通过两个独立的栅极分别控制两个方向的沟道导通。这种设计使其能够在四个象限内无缝工作：既能阻断正向和反向的高压，也能独立控制正向或反向的电流导通，且导通电阻呈现近似欧姆特性的对称性。
与采用两个分立MOSFET背对背连接的方案相比，M-BDS的单片集成带来了革命性优势：
芯片面积与成本大幅降低：在同等导通电阻下，芯片面积可减少至分立方案的四分之一。
动态性能显著提升：消除了分立器件间的封装引线电感，将开关过程中的电压过冲和振荡降至最低，为MHz级高频开关创造了条件。
热管理与可靠性优化：热源集中，便于封装散热设计，提高了器件的功率循环能力与使用寿命。
2.2当前技术进展与挑战

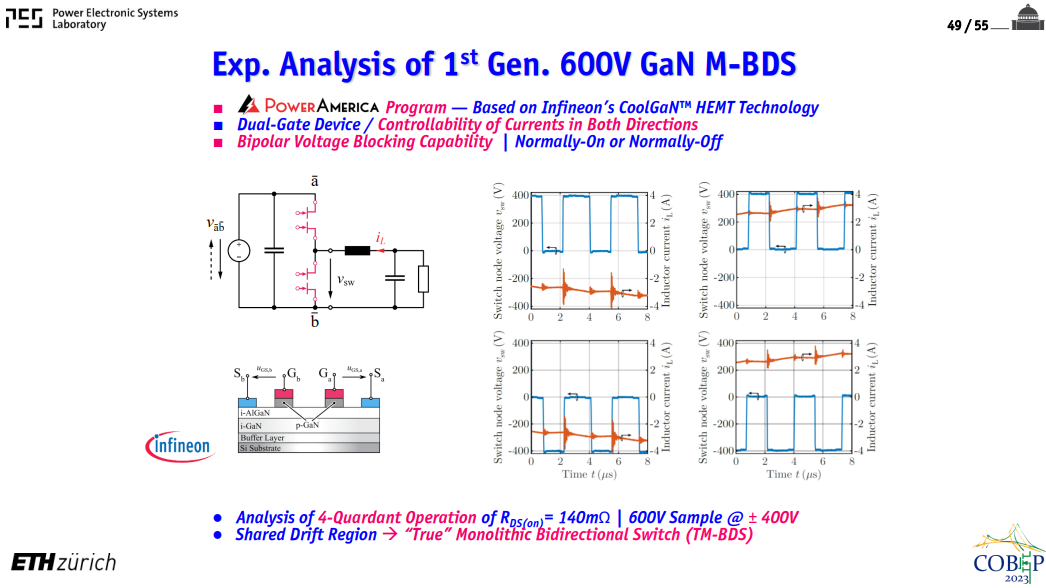

目前，基于CoolGaN™和CoolSiC™等商用技术的600V与1200VM-BDS原型器件已相继问世。实验表明，600VGaNM-BDS在400V母线系统中可实现优异的双向阻断和导通特性。此外，针对电流源型拓扑中需防止反向导通的需求，研发了自反向阻断型M-BDS。它通过在M-BDS上串联一个低压肖特基二极管，形成一个“准欧姆”特性的单向导通开关，仅需一个外部栅极信号即可控制，极大地简化了驱动。

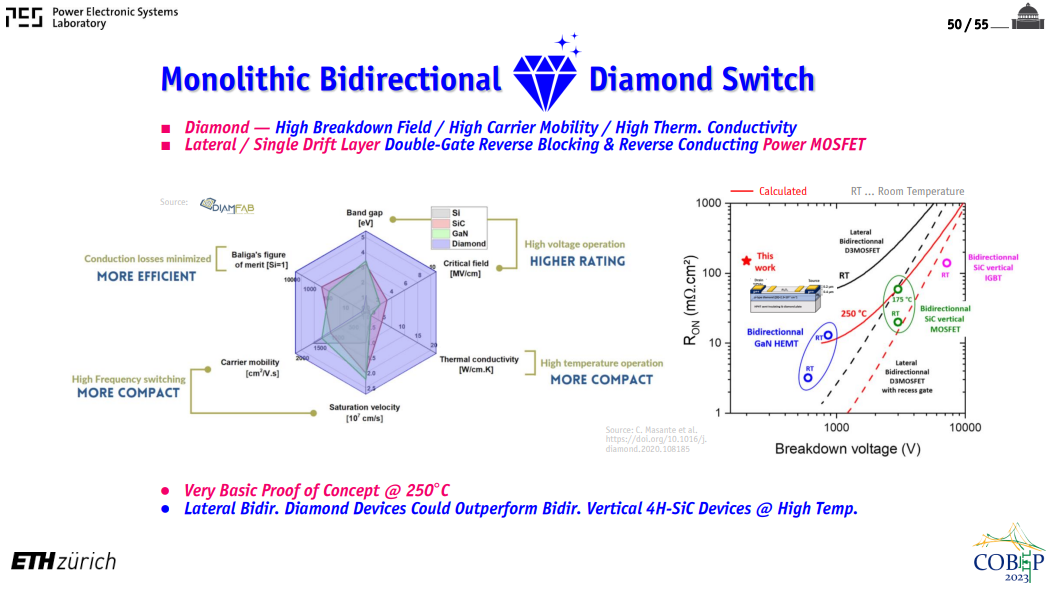

然而，M-BDS的全面商业化仍面临挑战，包括双栅极驱动的复杂性与隔离要求、对称性参数的高精度控制、以及在大电流下确保双向关断鲁棒性的封装技术。针对更高电压等级的应用，基于双面光刻工艺的15kVSiC双向IGBT已在实验室验证了概念，展示了其在未来中压直流配电领域的潜力。
3、拓扑革新：M-BDS赋能的关键应用领域
M-BDS的价值在于其与先进电路拓扑的“化学反应”，催生出性能飞跃的系统解决方案。
3.1超高效率与功率密度三相PFC整流器系统

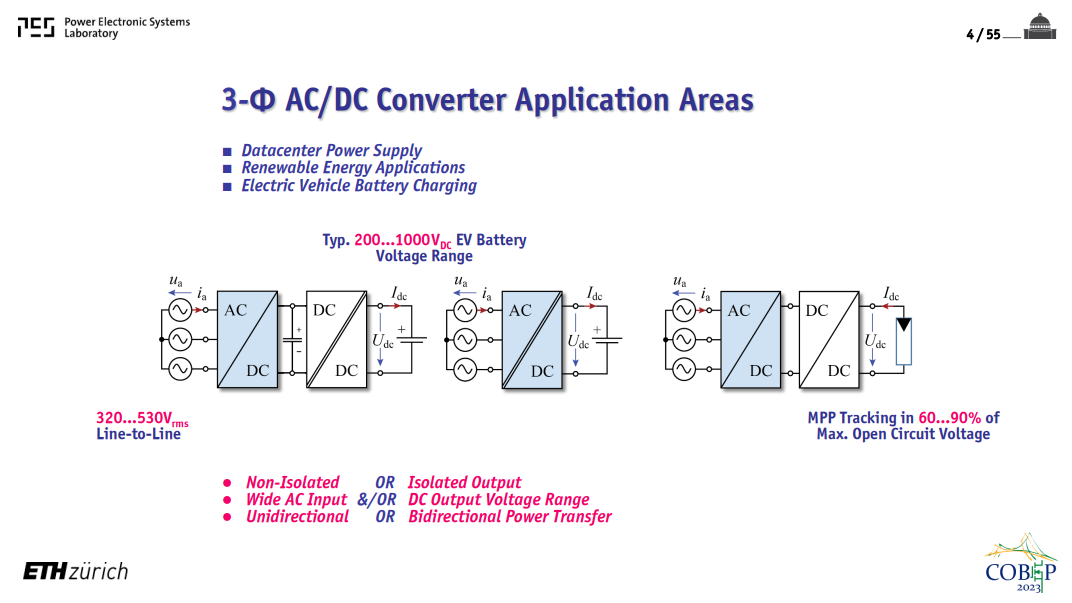

在数据中心、光伏逆变及工业电源前端，三相PFC整流器是能耗的关键节点。M-BDS的引入，使多种高效拓扑的性能得以极致发挥。

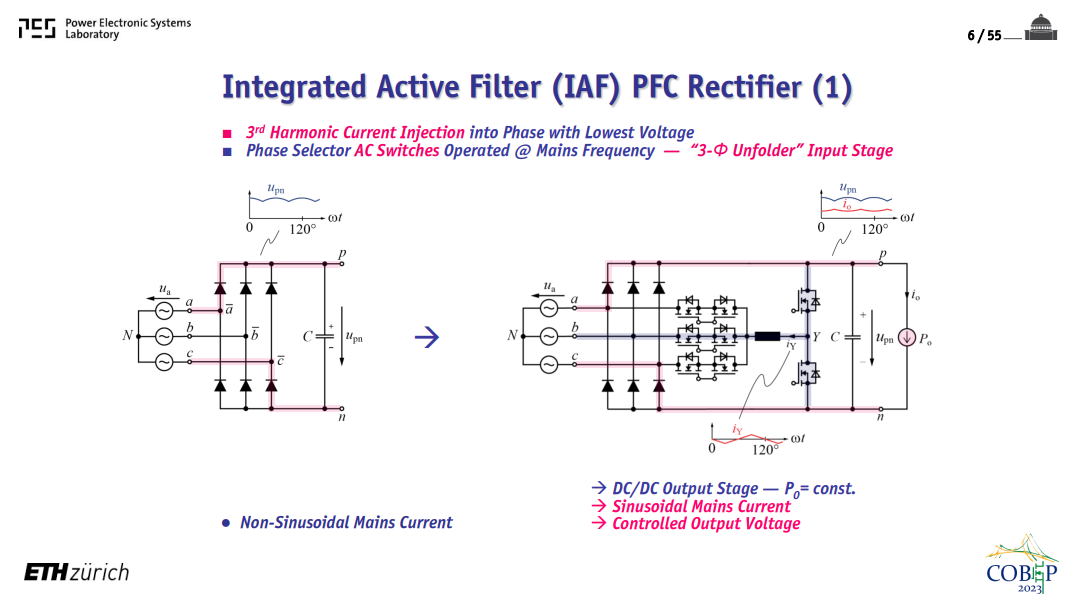

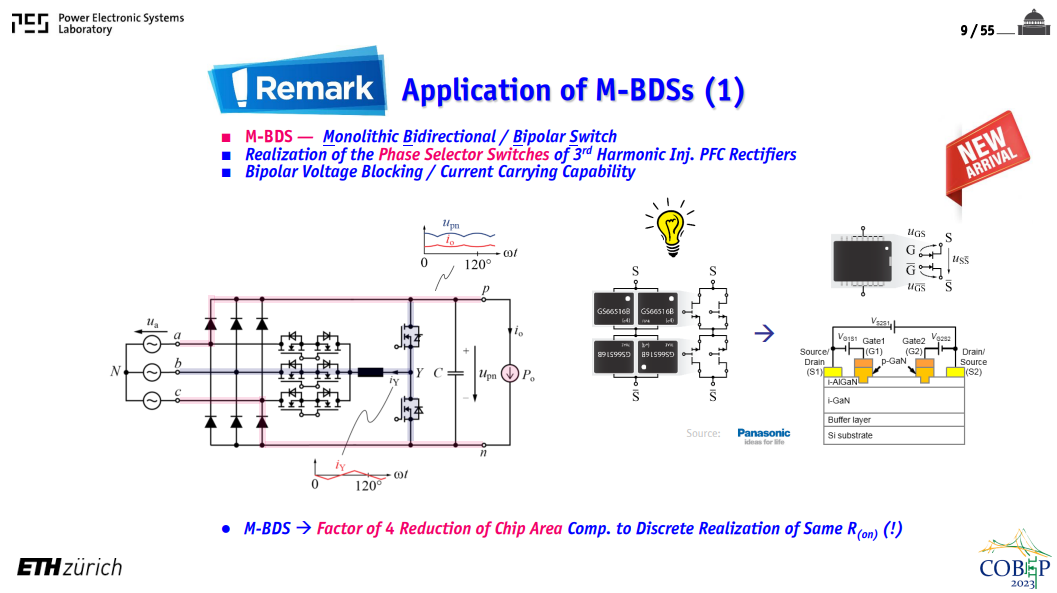

集成有源滤波器与瑞士整流器：传统的第三谐波注入型整流器需要由四个开关管组成的“相位选择器”。使用一个M-BDS即可替代这组开关，在工频下操作，仅产生导通损耗。这使得系统效率轻松超过99%，功率密度达4kW/dm³，同时维持THDi低于2%。

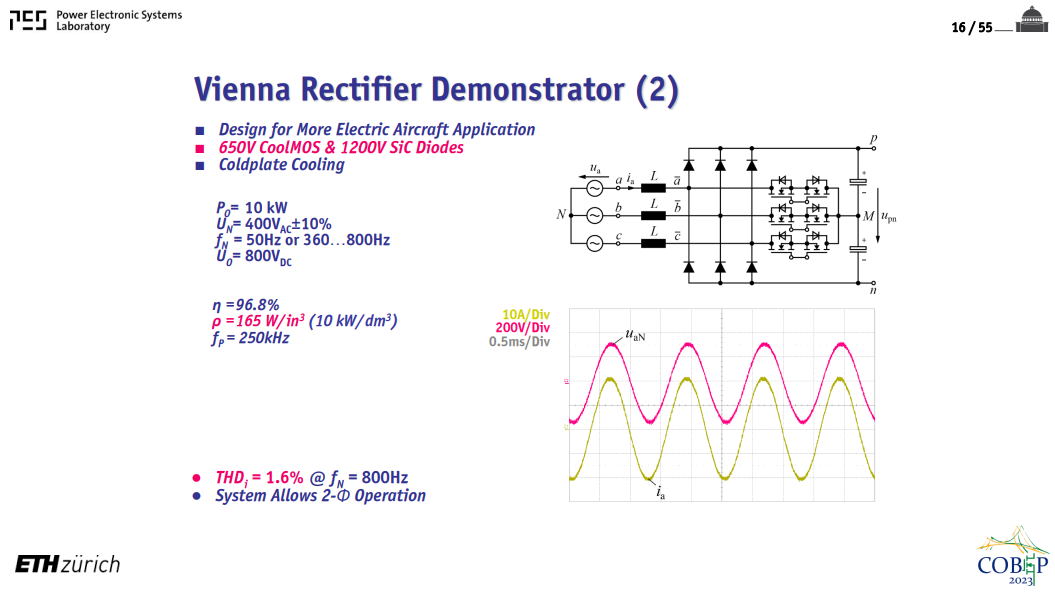

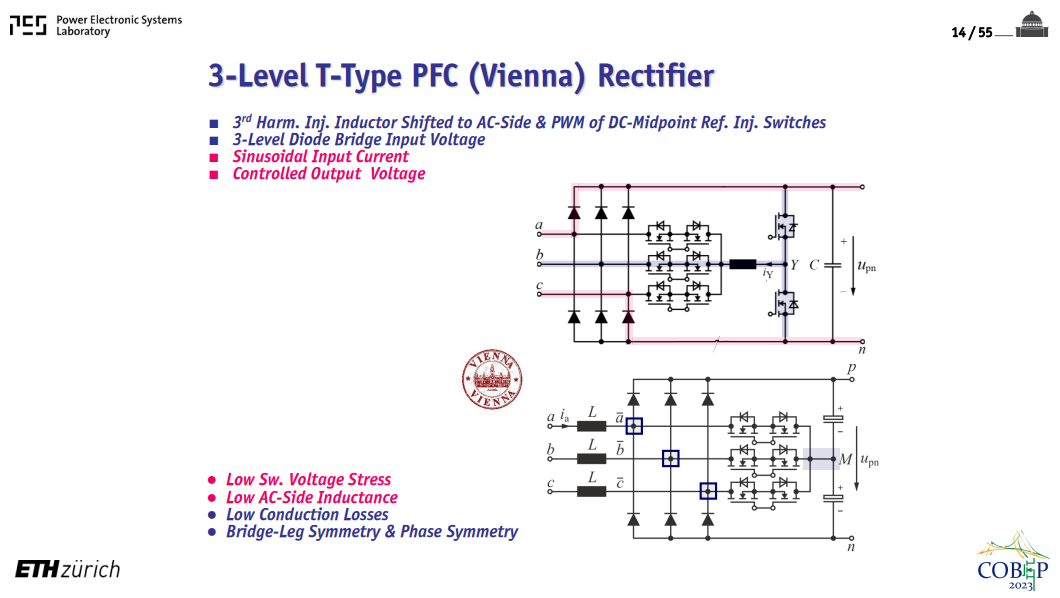

三电平T型（维也纳）整流器：作为高效整流标杆的维也纳整流器，其中点钳位开关承受半母线电压。采用M-BDS实现此开关，可大幅降低导通损耗。已有演示系统在10kW、800Hz航空电网条件下，实现96.8%效率与惊人的10kW/dm³（165W/in³）功率密度，THDi低至1.6%。

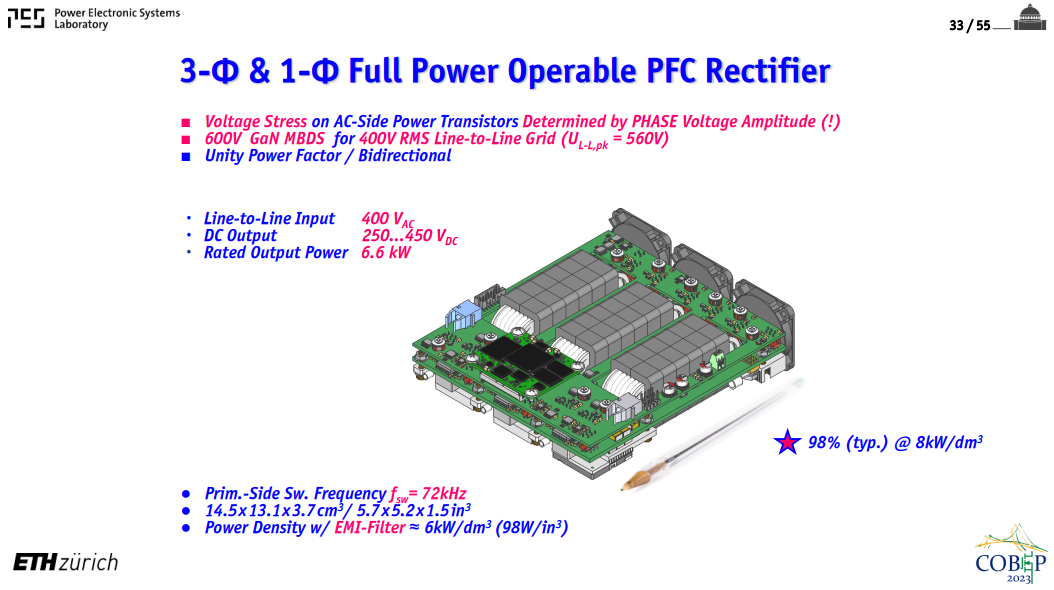

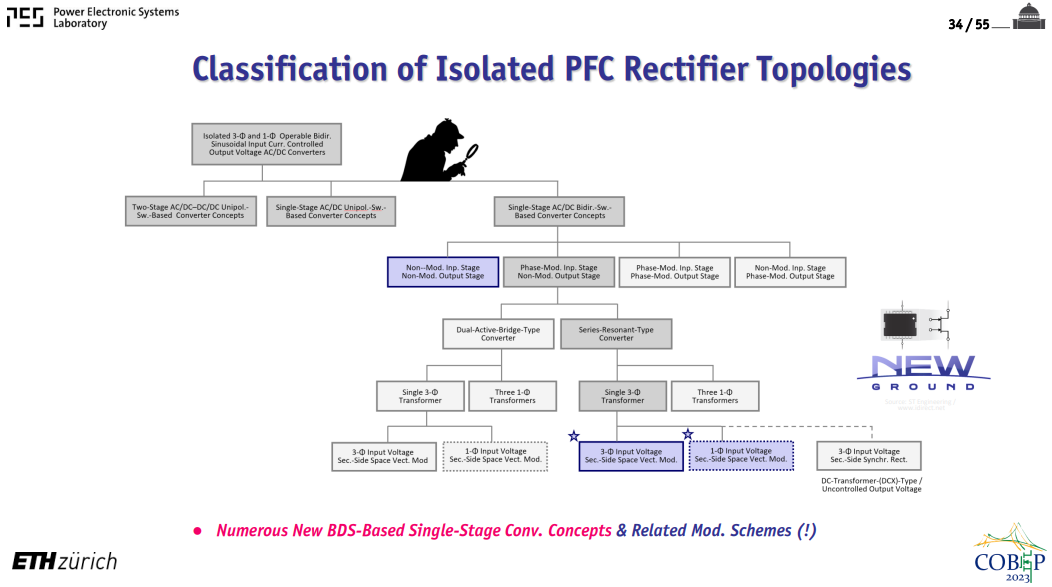

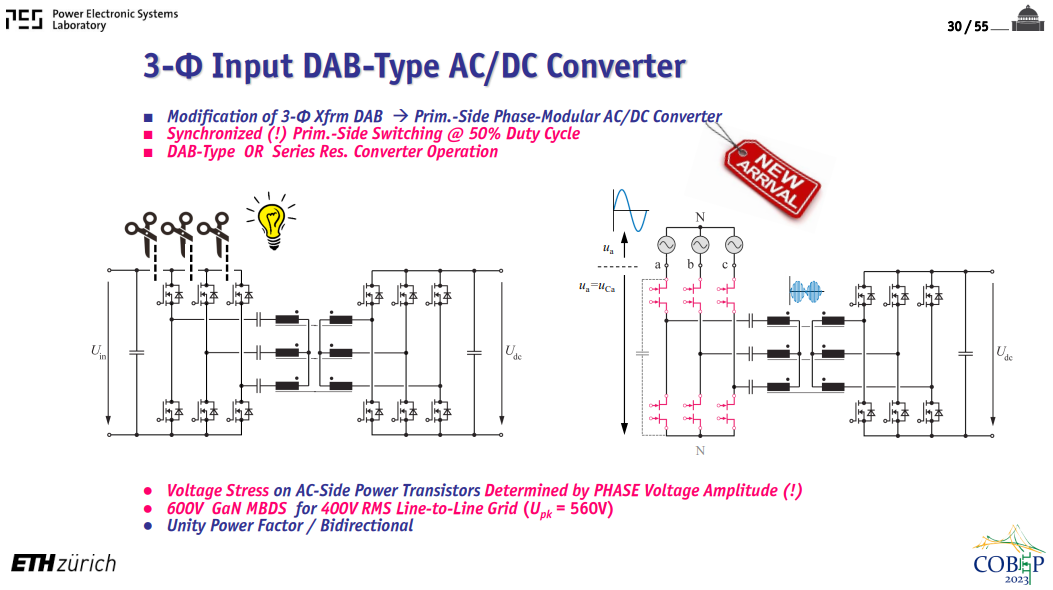

革命性单级隔离式PFC整流器：M-BDS最引人瞩目的应用之一是实现了无DC-Link电容的单级隔离AC/DC变换。基于双有源桥的矩阵型拓扑，直接将三相高频交流电通过变压器耦合至副边整流，实现了98.9%的效率和4kW/dm³的功率密度。其衍生拓扑更进一步，通过原边模块化设计，使同一套硬件既能以全功率运行于三相电网，也能同样满功率运行于单相电网，解决了系统冗余与通用性的核心难题，功率密度提升至6kW/dm³。
3.2下一代电机驱动与能源转换系统

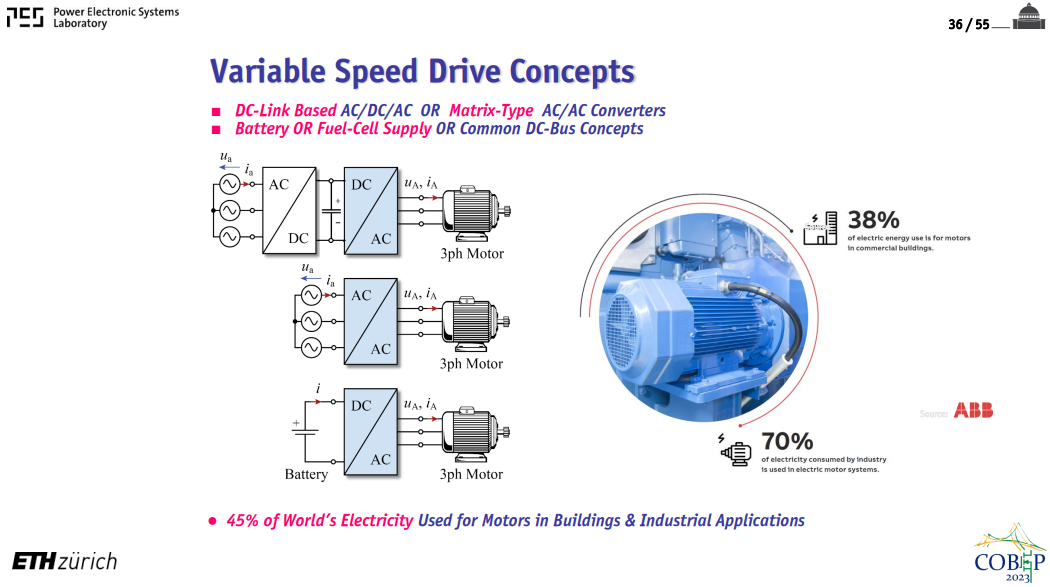

电机消耗了全球近一半的电能，其驱动系统的效率提升意义重大。M-BDS正在重塑逆变器技术格局。

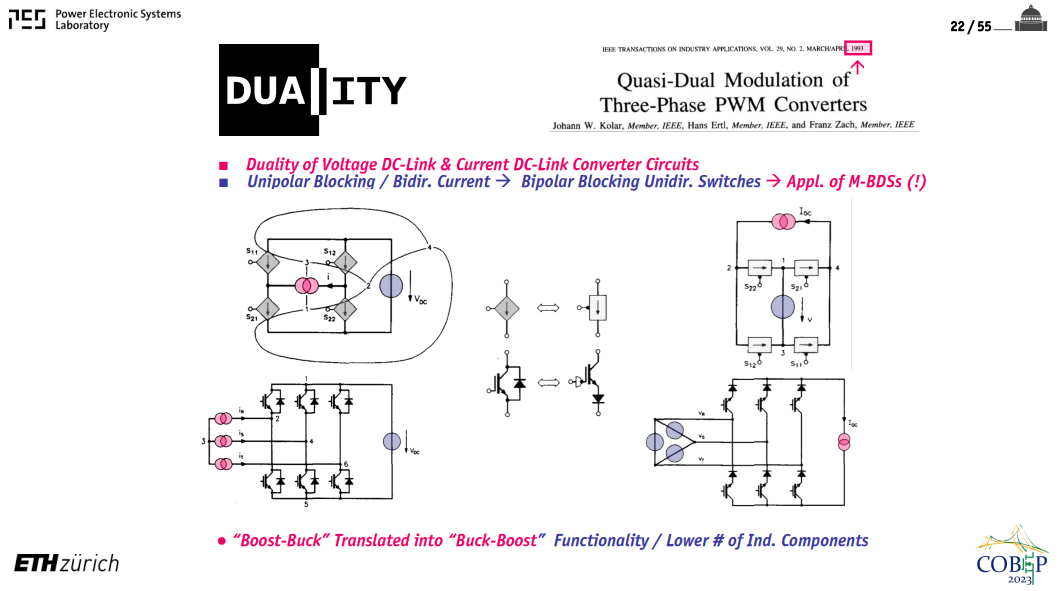

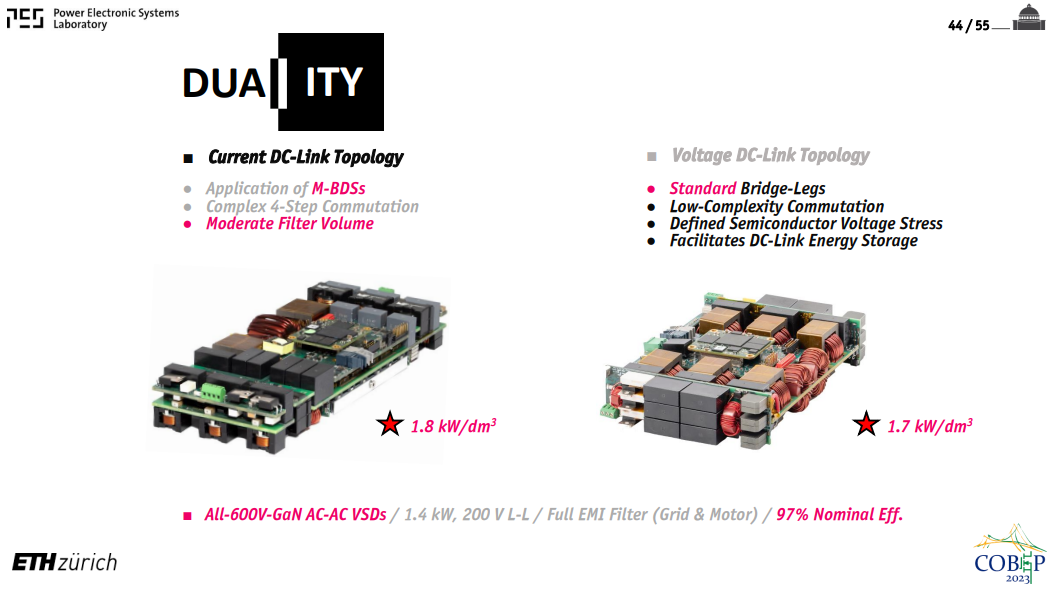

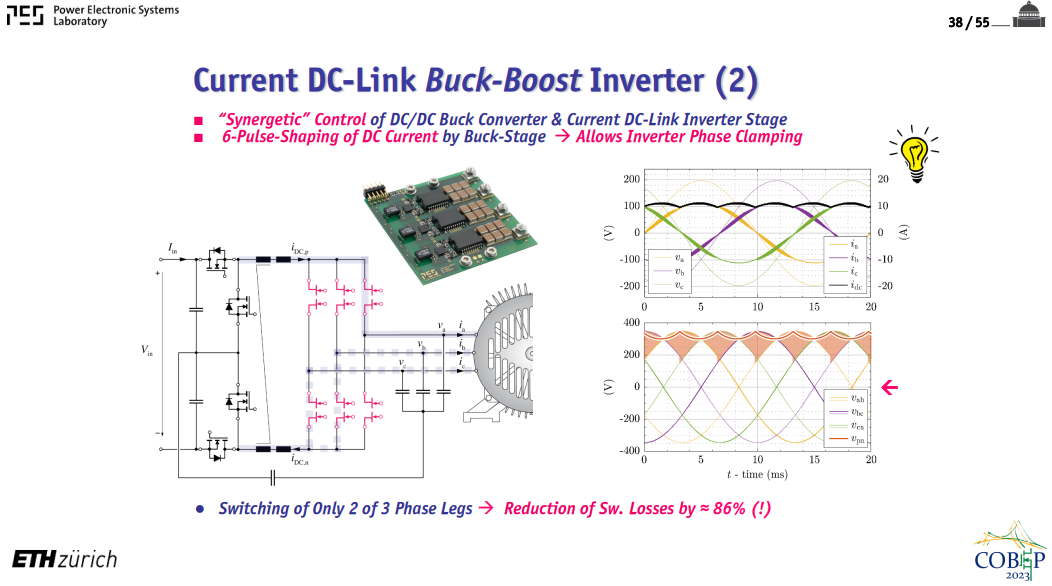

电流源型逆变器的复兴：与占主导地位的电压源型逆变器相比，电流源型逆变器具备输出电流连续、天然抗短路、EMI噪声低、所需输出滤波器小等优势，但长期受制于需要串联二极管以实现反向阻断，导致损耗大、成本高。M-BDS，特别是自反向阻断型M-BDS，完美解决了这一难题。基于此构建的电流链路AC/AC变换器，仅用单一电感即可实现输入输出的正弦波滤波，在1.4kW功率等级上实现了97%的效率与1.8kW/dm³的功率密度。

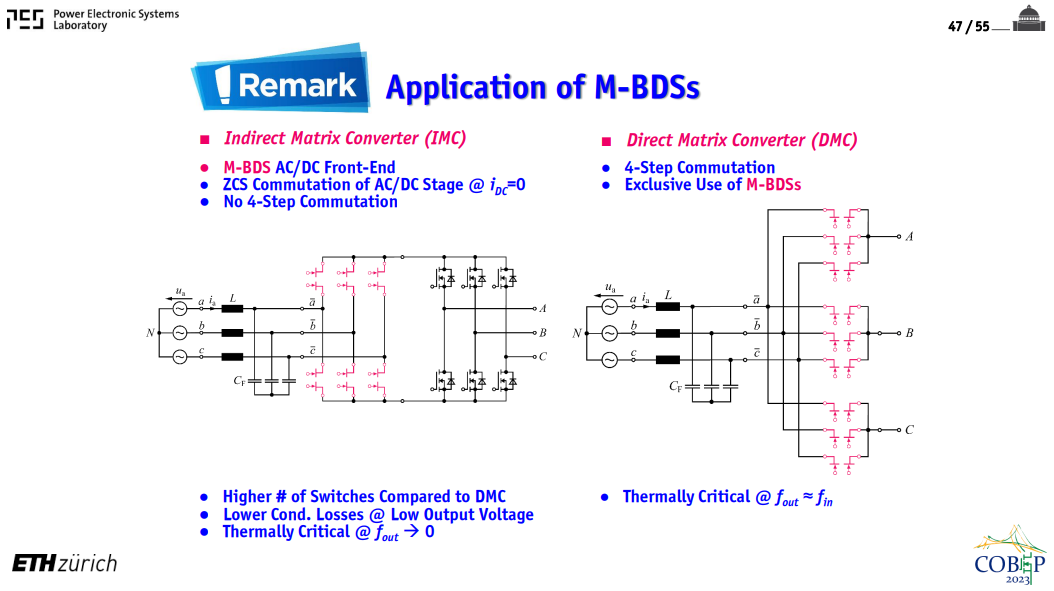

直接与间接矩阵变换器：矩阵变换器可实现直接的AC/AC变换，省去笨重的DC-Link电容，寿命更长。M-BDS是实现其开关矩阵的理想选择。间接矩阵变换器结合了M-BDS整流级和常规逆变级，实现了零电流换流；直接矩阵变换器则全部采用M-BDS，器件数量更少，但需要复杂的四步换流策略。两者均为实现超紧凑、长寿命的电机驱动器提供了路径。

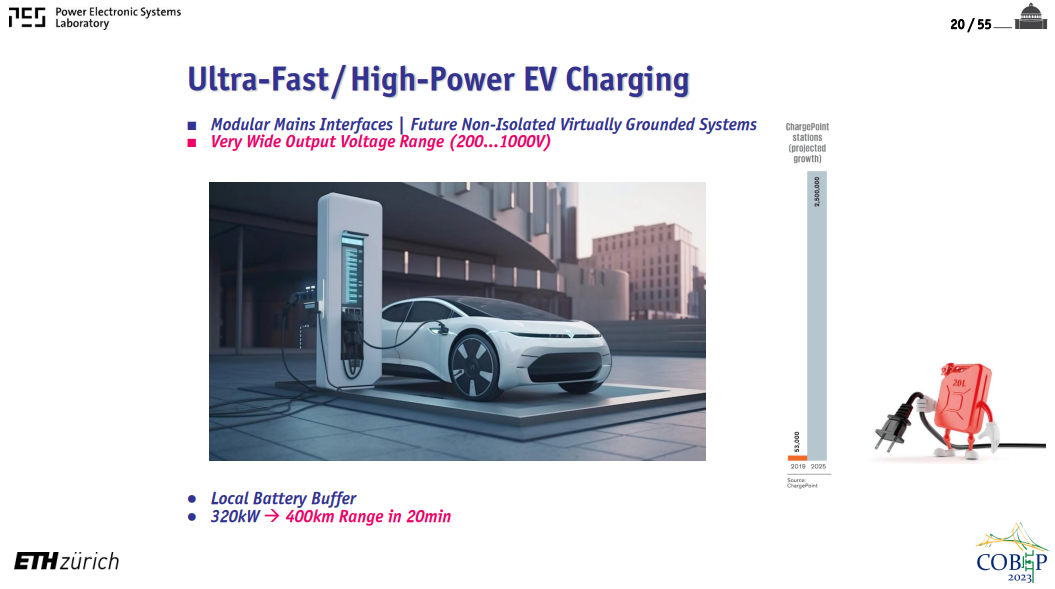

3.3电动汽车超快充与车网互动

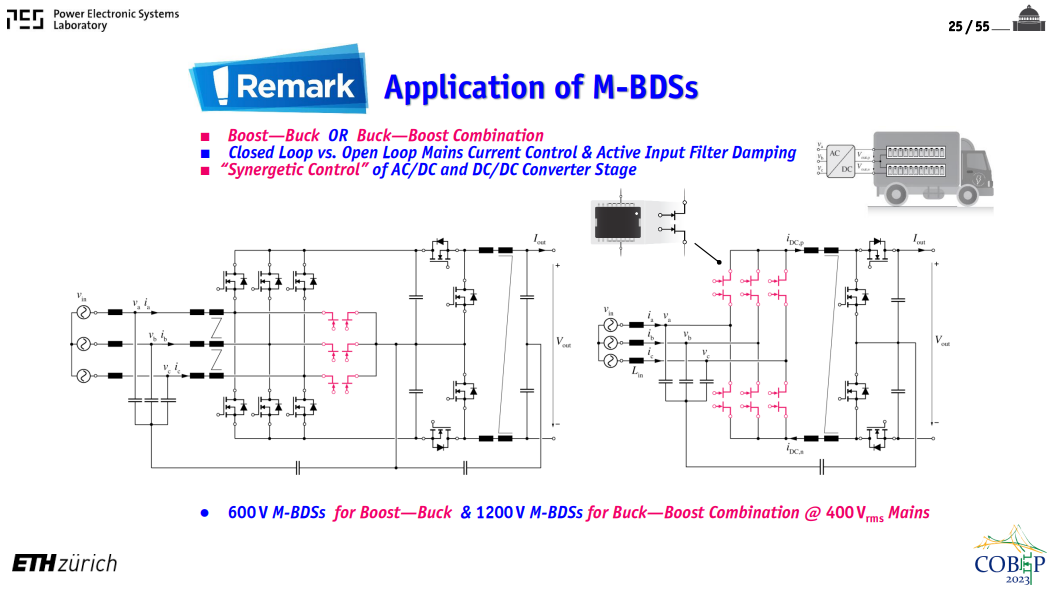

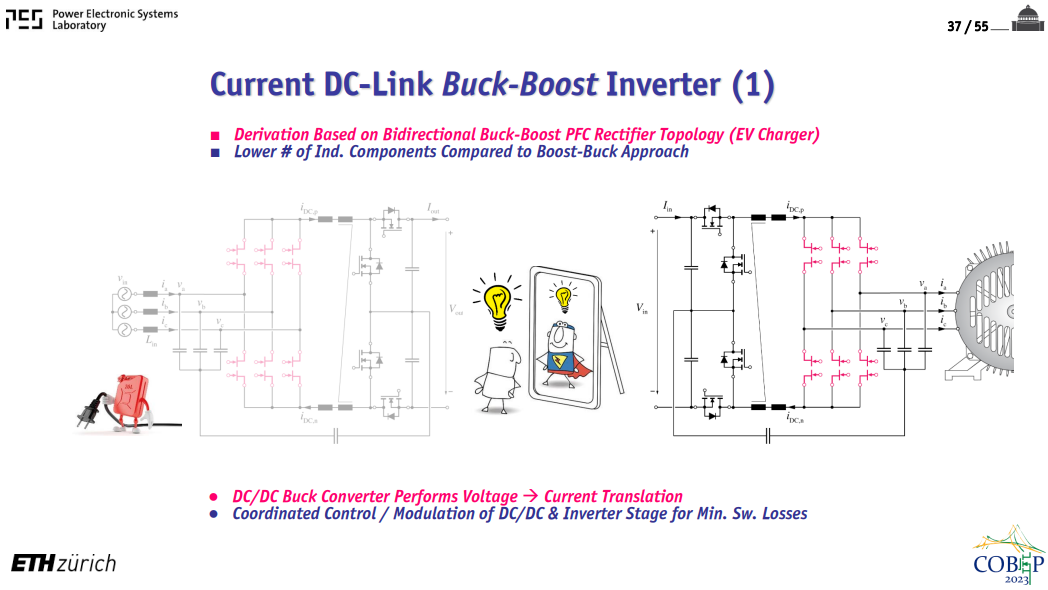

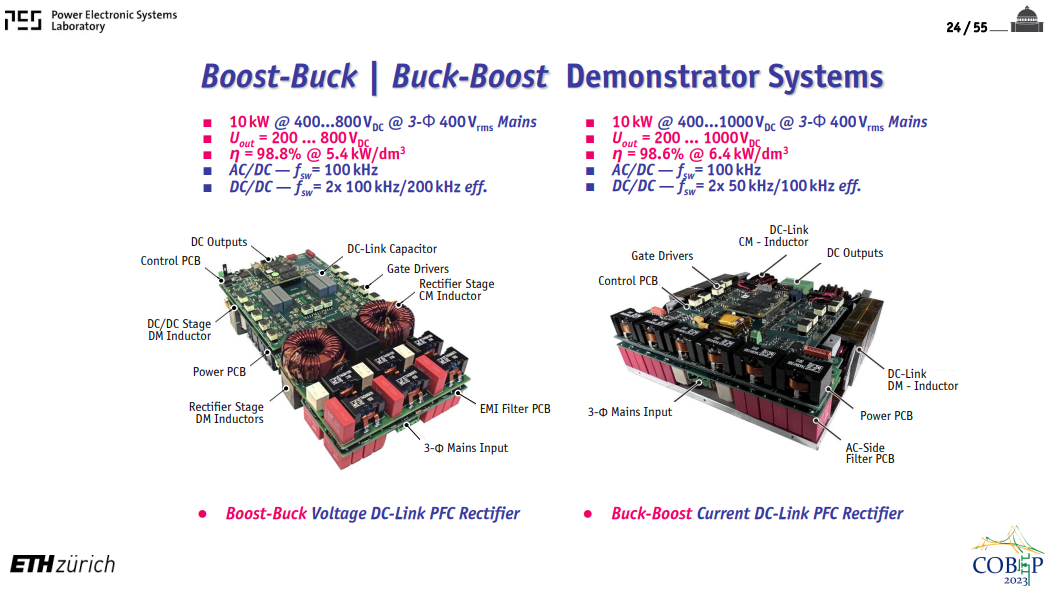

电动汽车快充桩需要应对200V至1000V的宽范围电池电压。基于M-BDS的双向Buck-BoostPFC整流器拓扑展现出独特优势。该拓扑将前级PFC与后级DC/DC融合，通过“协同控制”策略，让两个阶段协同工作以最小化总开关损耗。演示系统实现了98.6%的效率与6.4kW/dm³的功率密度。其双向能力也天然支持V2G功能，使电动汽车成为电网的移动储能单元。
3.4固态断路器
在直流微网与配电系统中，M-BDS因其极快的动作速度（微秒级）和双向关断能力，成为构建下一代固态断路器的理想核心。它能实现无弧、低电压应力分断，并可通过软件灵活配置保护曲线。
4、展望：迈向电力电子5.0——可持续性与智能化融合

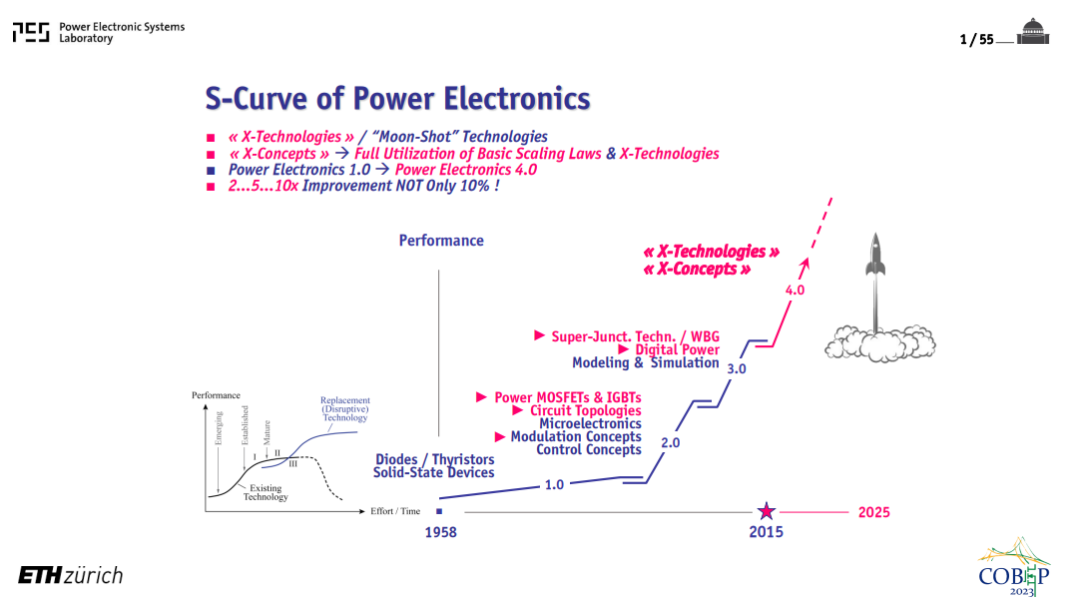

器件的进步与拓扑的创新，最终必须服务于更宏大的系统目标。我们正站在从“电力电子4.0”向“电力电子5.0”跨越的门槛上。4.0时代的标志是宽禁带半导体与数字控制的深度结合，而5.0时代的核心将是“循环经济兼容性”与“人工智能赋能”。

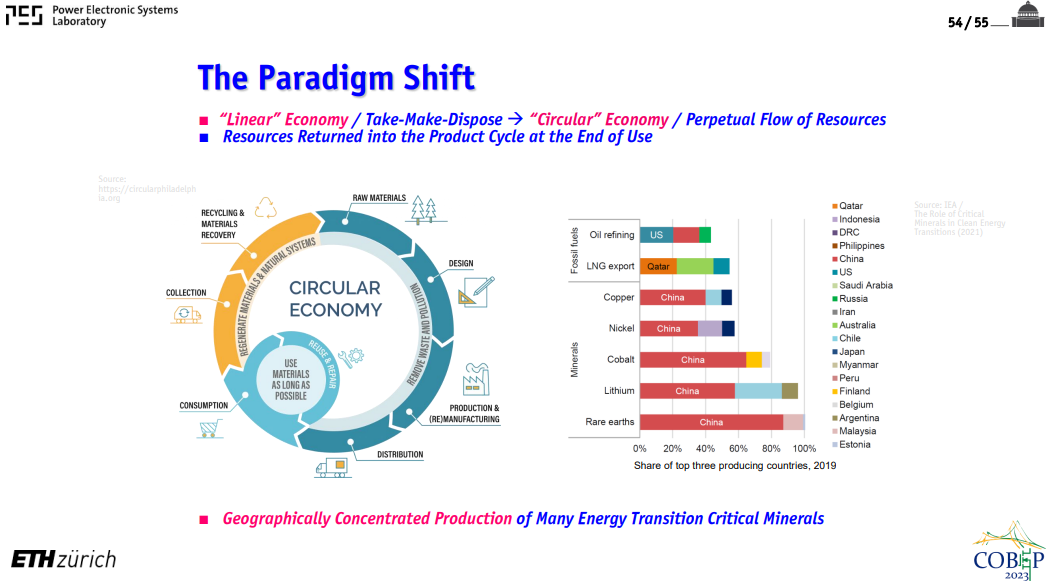

循环经济兼容性成为核心指标：到2050年，全球预计将安装100,000GW的变换器容量。以20年寿命计，每年将产生相当于5,000GWeq的电子废弃物。未来的创新必须将可维修性、可升级性、材料可回收性和碳足迹作为与效率、密度同等重要的设计约束。“从摇篮到摇篮”的设计哲学将主导下一代产品开发。
人工智能与数字孪生深度融入：AI将贯穿系统的全生命周期。在设计阶段，通过机器学习探索海量拓扑与控制参数组合，实现多目标自动优化。在运行阶段，基于认知数字孪生进行预测性维护、实时健康管理和效率最优控制，最大化系统可用性与能效。
“X-技术”与“X-概念”的协同突破：M-BDS这类突破性“X-技术”，必须与颠覆性的“X-概念”拓扑和系统架构相结合，才能实现性能的数量级提升，而非百分之几的渐进式改进。正如本文所展示的，M-BDS与电流源拓扑、矩阵变换器、单级隔离等概念的结合，正是这一协同路径的生动实践。
结论
GaN/SiC单片双向开关的出现，标志着电力电子技术发展进入一个以“集成”与“赋能”为特征的新阶段。它不仅仅是一个更高效的开关器件，更是一个拓扑解锁器和系统重构者。通过将双向功能从系统电路层面压缩至芯片微观层面，M-BDS释放了设计人员的创造力，让一系列高性能、高密度、高可靠的先进拓扑从论文走向工程现实。
从可再生能源发电、高效数据中心，到电动汽车和先进工业驱动，M-BDS正在为这些决定未来能源与工业格局的关键领域提供核心动力。更重要的是，它引导整个行业将目光从单一的效率竞争，投向更全面的系统可持续性、智能化和全生命周期价值竞争。最终，M-BDS所驱动的这波创新浪潮，其归宿将是构建一个更高效、更可靠、且与地球生态和谐共生的电力电子新生态——即电力电子5.0的宏伟未来。
