一、固态继电器（SSR）与固态断路器（SSCB）：定义、作用与要求

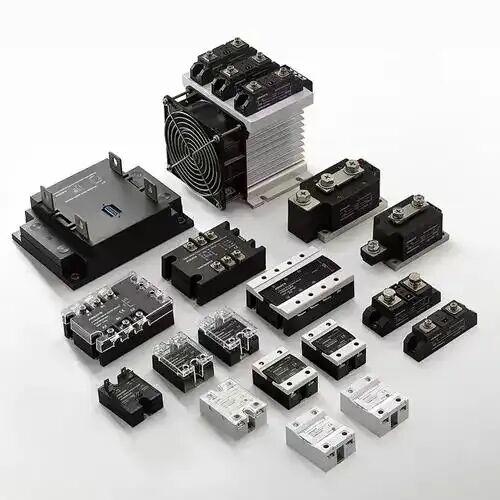

1.固态继电器
作用与定义：一种使用半导体器件（如MOSFET、晶闸管）完全替代机械触点，实现电路无触点、无火花通断的电子开关。其核心是通过光耦或变压器等隔离技术，实现控制信号与负载回路的电气隔离和功率切换。
图片来源：网络
关键应用领域：

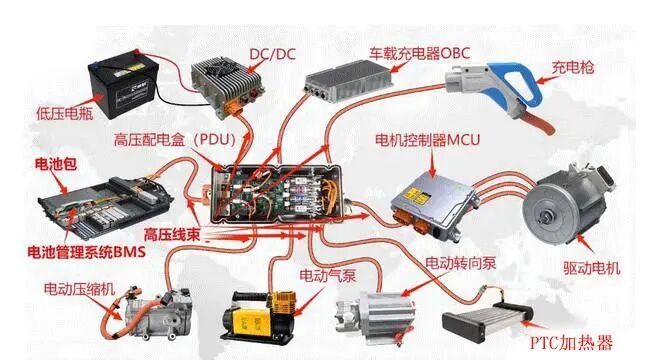

①新能源汽车高压系统：电池包主正/主负继电器、快充继电器、电机控制器预充回路。这是当前最大且增长最快的市场。
图片来源：网络
②高端工业与测试设备：需要高频、长寿命开关的场合，如半导体测试仪、高频加热系统。
图片来源：网络
③航空航天与军工：对可靠性、抗振动、长寿命要求极高的环境。
图片来源：网络

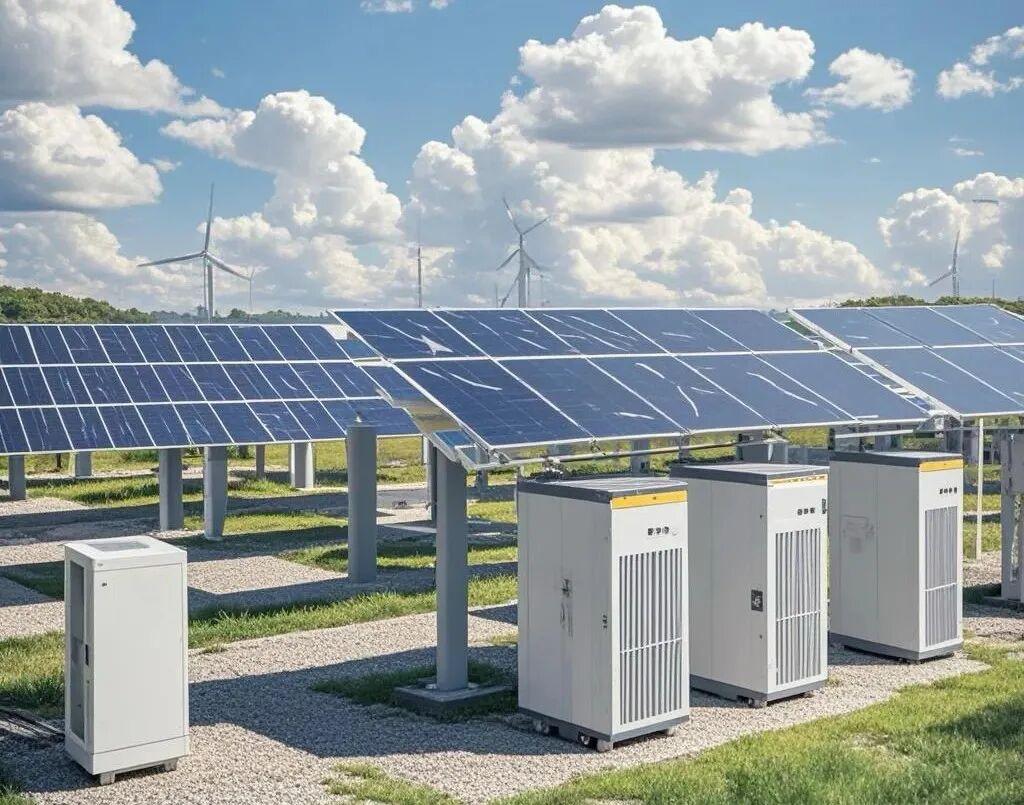

④智能电网与储能：直流微网中的快速投切开关。
图片来源：网络
对功率器件的关键要求：
低通态电阻：直接决定导通损耗和温升，影响功率密度。
高阻断电压：尤其在电动汽车（400V/800V平台）和光伏系统（1500V）中。
快速开关能力：实现高频操作和精准控制。
高温稳定性：适应紧凑空间下的高温环境。
2.固态断路器
作用与定义：一种基于功率半导体和高速检测电路的无机械运动部件的电路保护装置。它能在微秒级内检测并切断故障电流，实现“限流分断”。
图片来源：网络
关键应用领域：
①直流微网与数据中心：保护敏感的服务器电源和储能系统，防止直流电弧故障。（典型案例：腾讯/阿里数据中心直流配电柜试点）
图片来源：网络
②新能源汽车高压配电盒：替代或与熔断器协同，实现可复位、智能的短路保护。
图片来源：网络
③舰船综合电力系统：特别是中压直流配电系统，要求快速保护以维持电网稳定。
图片来源：网络
④光伏/储能系统：用于组串级快速关断和直流侧保护，满足安全法规要求。
对功率器件的关键要求：
极强的短路耐受与分断能力：能在承受数倍额定电流的极短时间内安全关断。
超快的开关速度：分断速度直接决定了能限制的故障电流峰值（I²t）。
低通态损耗：作为长期串联在电路中的元件，损耗必须极低。
高可靠性：作为保护“守门员”，自身可靠性必须远超被保护系统。
二、SiC器件在SSR与SSCB中的应用优势及方案介绍
SiC MOSFET和SBD（肖特基二极管）凭借其材料特性，为全固态开关与保护方案带来了质的飞跃。
注：对应的分立器件，均可提供裸芯片供应
核心优势总结
1.速度与频率极限：开关频率可比硅基MOSFET/IGBT高一个数量级，轻松实现纳秒级关断。
2.高压与低损耗的完美结合：SiC MOSFET在1200V/1700V电压等级下，其比导通电阻远低于硅超结MOSFET，同时没有IGBT的拖尾电流，开关损耗极低。
3.高温工作能力：结温可达200°C以上，简化热管理，或允许在更高环境温度下运行。
具体方案与案例分析
1.在固态继电器（SSR）中的应用
典型方案：
拓扑：常采用背对背串联的SiC MOSFET芯片（两个MOSFET芯片的源极相连）以实现交流负载的双向阻断。对于直流应用，则使用单个MOSFET芯片并联体二极管或额外SBD芯片用于反向续流。
驱动：专用隔离驱动芯片或隔离变压器驱动，确保高速开关下的信号完整性和共模瞬态抗扰度。
案例：
电动汽车电池主继电器。全球领先的Tier 1供应商（如泰科电子、松下车载系统）已推出基于SiC MOSFET的全固态主接触器方案。
优势：
零电弧，超长寿命：实现千万次以上的开关循环，远超机械继电器的数万次。
极致速度：开关时间从机械的10-20ms缩短至毫秒甚至微秒级，实现电池系统的主动安全管理（如碰撞后极速切断）。
体积与重量大幅减小：无电磁线圈和大触点，功率密度显著提升。
静音运行：无吸合/断开噪音。
2.在固态断路器（SSCB）中的应用
典型方案：
拓扑：主功率通路由多颗SiC MOSFET芯片并联构成。核心子系统包括：
①高速电流检测：采用高带宽、高精度的霍尔传感器或分流电阻+隔离放大器。
②纳秒级保护驱动：集成有源米勒钳位、退饱和监测功能的驱动IC，能在1-2微秒内响应关断指令。
③能量吸收电路：MOV、TVS或RCD缓冲电路，用于吸收关断时回路电感产生的巨大尖峰能量。
案例：
数据中心48V/400V直流配电。根据Omdia的报告，数据中心追求超高效率和可靠性，传统机械断路器分断慢、易产生电弧。维谛（Vertiv）、华为等厂商正在推广采用SiC SSCB的智能配电单元，实现预测性维护和精准保护。
优势：
①限流分断：SiC SSCB能在电流上升初期（微秒内）切断，将故障电流峰值限制在很低的水平，大幅降低热应力和电磁力。
②可复位与智能化：故障清除后可远程或自动复位，无需更换熔丝。集成通信接口（如PMBus），实时上报电流、温度、健康状态。
③适应高压直流：SiC器件的高压优势使其在400V/800V直流系统中游刃有余，而硅基方案在此电压下损耗和体积难以优化。
三、发展趋势及技术要求
发展趋势
1.电压等级上探与模块化：为适应兆瓦级储能、电动船舶等场景，3300V及以上SiC模块将用于中压SSCB。模块化并联设计成为实现千安级大电流SSCB的主流方式。
2.高度集成与“智能功率单元”：
①驱动与保护集成：将SiC MOSFET、栅极驱动、温度/电流传感、保护逻辑集成在一个封装内（如智能功率模块或共封装的“DrMOS”形态），减少寄生参数，提升可靠性。英飞凌、Wolfspeed等已推出相关评估板。
②与控制器集成：未来可能将MCU甚至通信PHY集成，形成完全数字化的“智能开关节点”。
3.从替代到系统重构 ：SiC SSCB不仅替代断路器，其快速响应特性将 重塑系统保护架构 。例如，通过多级SSCB的协调配合，实现选择性保护，避免大面积停电。
4.成本下降与市场下沉：随着衬底产能扩张和良率提升，SiC器件成本正以每年10%-15%的速度下降，将加速其在商用电动车、高端工业等更广阔市场的渗透。
关键技术挑战与要求
1.驱动与保护的极致优化：
挑战：充分利用SiC速度优势的同时，必须克服由极快dv/dt/dt引起的振铃、串扰和电磁干扰。
要求：必须使用门极驱动电阻优化、开尔文源极连接、具有极高共模抑制比的隔离驱动方案。
2.短路鲁棒性与可靠性 ：
挑战：SiC MOSFET的短路耐受时间短（2~3µs），对保护电路的检测速度和精度提出极限要求。
要求：需采用硬件全保护电路，在驱动IC层级实现无延迟响应，并配合系统级的过流检测冗余。
3.热设计与并联均流 ：
挑战：在紧凑空间内处理高功率密度带来的散热问题，以及多管并联时的动静态均流。
要求：采用低热阻封装（如DTS、银烧结）、双面冷却技术。在布局上追求极致对称，并考虑门极驱动路径的匹配。
4.标准与认证 ：
挑战：针对SSCB这类新产品，行业标准（如UL 489B - 固态断路器标准）仍在完善中。
要求：方案开发需与认证机构紧密合作，尤其在故障条件下的安全性验证（如承受短路并安全关断）方面需要大量测试数据支撑。
总结
SiC MOSFET器件是解锁下一代高可靠、超快速度、高功率密度固态开关与保护方案的关键。在SSR领域，它正在彻底重新定义“继电器”的性能边界；在SSCB领域，它正从“电路保护者”升级为“智能能源管理节点”。
