碳化硅（SiC）功率模块是电力电子领域的革命性产品，因其材料特性在高温、高压、高频应用中表现卓越。以下是其核心组成部分及优势分析：
一、碳化硅（SiC）模块的核心组成部分SiC芯片开关器件：SiCMOSFET（常用）或JFET，替代传统硅基IGBT，实现更高开关频率和更低导通损耗。
二极管：SiC肖特基二极管（SBD），无反向恢复电流，降低开关损耗。
封装结构
基板：采用高导热材料（如氮化铝陶瓷或Si3N4），确保散热效率。
互连技术：银烧结或铜线键合，提升高温可靠性。
外壳：优化电磁屏蔽和绝缘设计（如环氧树脂或陶瓷封装）。
辅助元件
栅极驱动电路：适配SiC器件的高速开关需求，减少寄生参数影响。
温度传感器：实时监控模块温度，防止过热损坏。
二、SiC模块的显著优势
材料特性优势
高击穿场强（10倍于硅）：支持更高电压（1200V以上），器件厚度更薄。
高热导率（3-4倍于硅）：散热效率高，降低冷却需求。
宽禁带宽度（3.26eV）：高温稳定性强（工作温度可达200℃以上）。
性能提升
低导通损耗：SiC电阻率极低，导通压降小（如SiCMOSFET的Rdson更低）。
高频开关：开关速度比硅快10倍，减少无源元件（电感/电容）体积和成本。
低开关损耗：SiC二极管无反向恢复问题，适合高频应用（如光伏逆变器、电动汽车）。
系统级效益
能效提升：整机效率提高5%-10%（如电动车续航延长）。
轻量化：高频特性允许使用更小的散热器和被动元件。
可靠性增强：高温环境下寿命更长，适合严苛工况（如航空航天、工业电机）。
应用场景优势
新能源领域：光伏逆变器、风电变流器中减少能量转换损耗。
电动汽车：电驱系统体积缩小，快充桩功率密度提升。
轨道交通：高压牵引系统重量减轻，能效优化。
三、挑战与权衡
成本问题：SiC衬底制备复杂，目前价格高于硅基（但随量产逐步下降）。
工艺要求：需优化封装技术以匹配SiC的高温、高频特性（如解决栅极振荡问题）。
驱动设计：需低电感布局和专用驱动IC以避免电压尖峰。
碳化硅MOSFETs与SiC模块产品概览
1700V功率器件关键特点
材料优势SiC（碳化硅）：主流选择，耐高压、高温（结温＞200℃），开关频率高（降低滤波器体积），效率提升5-10%。
耐压与可靠性阻断电压≥1700V，漏电流极小，避免击穿风险。强抗雪崩能力，适应电动车复杂工况（如急加速/制动）。
动态性能快速开关（ns级），降低开关损耗（SiC比硅基IGBT减少50%以上）。低反向恢复电荷（Qrr），适合高频应用（如OBC）。
热管理高导热率（SiC为硅的3倍），散热更优，允许更高功率密度。模块化设计（如半桥模块）集成散热基板。
系统级适配兼容800V电池与400V设备（通过DC-DC转换），支持双向能量流动。与超充桩（如350kW）匹配，实现5-10分钟快充
1.电压裕量设计
800V系统实际工作电压可能瞬态超压（如关断尖峰、负载突变），需留有余量。1700V器件的耐压（如SiCMOSFET）可覆盖2倍以上标称电压，确保可靠性。例如：800V母线电压的峰值可能达1200V，1700V器件提供安全缓冲。
2.开关损耗与效率优化
高压器件（如SiC）在高压下导通电阻更低，减少导通损耗，尤其适合高频开关场景（如OBC、DC-DC）。
3.系统简化需求
避免多级电压转换，直接支持高压部件（如电机驱动、快充），1700V器件可简化拓扑结构。
对比传统方案
D21系列碳化硅（SiC）功率模块-顶部散热
1.系统体积小，成本降低；
2.高功率密度，低寄生电感，低开关损耗；
3.散热能力强；
4.参数范围：VDS：1200VID：32ARDS(on)：80mΩ
SM8系列碳化硅（SiC）功率模块-顶部散热
1.低寄生电感，低热阻；
2.更优散热性能，安装便捷；
3.参数范围：VDS：1200VID：32ARDS(on)：80mΩ
ME2（34mm)系列碳化硅（SiC）功率模块
1.采用全焊片工艺，Cu底板+低热值AlN绝缘陶瓷；
2.高功率密度，低寄生电感，低开关损耗；
3.适用高温、高频应用；
4.参数范围：VDS：650~1700VID：30~300ARDS(on)：4~80mΩ

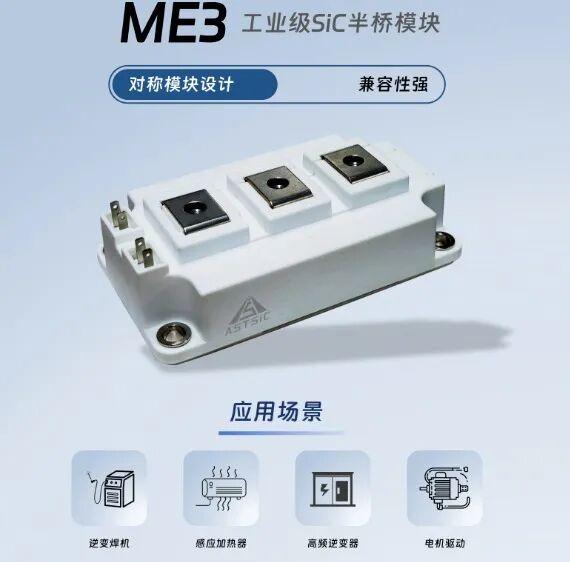

ME3(62mm)系列碳化硅（SiC）功率模块
1.采用全焊片工艺，Cu底板+低热值AlN绝缘陶瓷；
2.高功率密度，低寄生电感，低开关损耗；
3.适用高温、高频应用；
4.参数范围：VDS：650~1700VID：30~600ARDS(on)：2~80mΩ
EP(Easy1b)系列碳化硅（SiC）功率模块
1.采用先进的真空回流焊工艺，Al2O3绝缘陶瓷，最高工作结温150℃；
2.高功率密度，低寄生电感，低开关损耗；
3.适用高温、高频应用；
4.参数范围：VDS：650~1200VID：30~200ARDS(on)：6~80mΩ
MEP(Easy2b)系列碳化硅（SiC）功率模块
1.高功率密度，低寄生电感，低开关损耗；
2.适用高温、高频应用；
3.集成NTC温度传感器，易于系统集成；
4.参数范围：VDS：650~1700VID：30~300ARDS(on)：3.3~80mΩ
MED(Ed3)系列碳化硅（SiC）功率模块
1.采用真空回流焊工艺，Cu底板+低热值AlN绝缘陶瓷，最高工作结温175℃；
2.功率密度高,适用高温、高频应用，超低损耗；
3.常关功率模块，零拖尾电流，寄生电感小于15nH，开关损耗低；
4.参数范围：VDS：650~1700VID：210~1000ARDS(on)：1.3~8.7mΩ
DCS12(dcm)系列碳化硅（SiC）功率模块
1.采用单面水冷+模封工艺，最高工作结温175℃；
2.功率密度高，适用高温、高频应用，超低损耗；
3.集成NTC温度传感器，易于系统集成；
4.参数范围：VDS：650~1700VID：400~1000ARDS(on)：1.3~6.2mΩ
MEK6系列碳化硅（SiC）功率模块
1.最高工作结温175℃；
2.高功率密度，低开关损耗；
3.适用高温、高频应用；
4.参数范围：VDS：650~1700VID：100~400ARDS(on)：2.5~25mΩ
MD3系列碳化硅（SiC）功率模块
1.采用真空回流焊工艺，AlSiC底板+低热值AlN绝缘陶瓷，最高工作结温175℃；
2.适用高温、高频应用，超低损耗；
3.参数范围：VDS：650~1700VID：300~800ARDS(on)：1.5~8.3mΩ
HPD系列碳化硅（SiC）功率模块
1.最高工作结温175℃；
2.第三代模块寄生电感低于10nH，比现有模块小50%以上，降低开关损耗；
3.参数范围：VDS：650~1700VID：400~1000ARDS(on)：1.3~6.5mΩ
SiC模块通过材料特性与设计优化，在效率、功率密度和高温性能上全面超越硅基器件，尤其适合高附加值或对能效敏感的应用。随着成本下降和工艺成熟，SiC将在高压大功率领域加速替代传统硅基方案。
