一、为什么是SiC？
1、材料极限突破

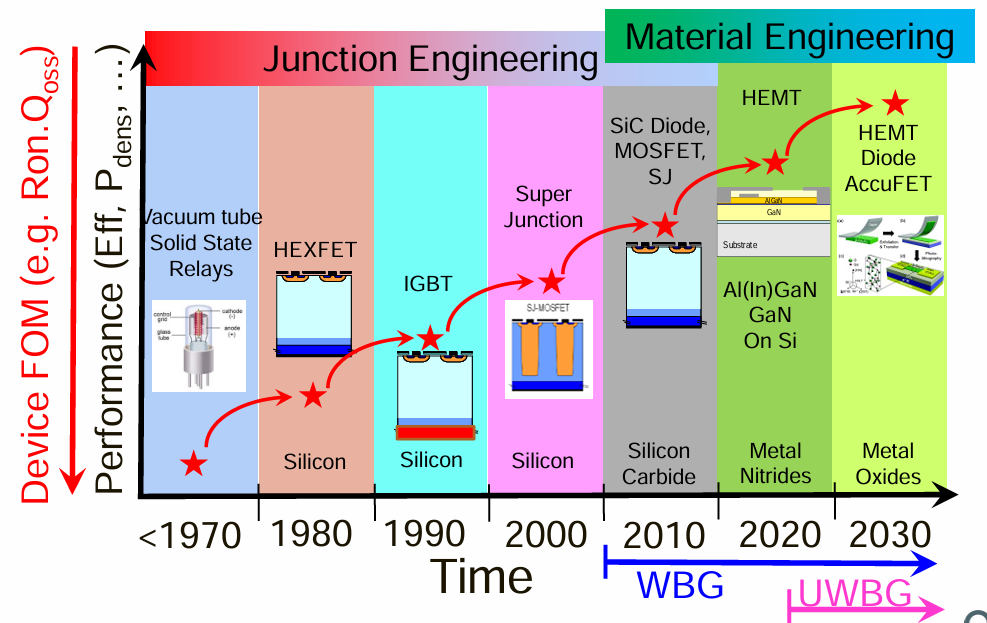

onsemi在报告开篇给出一张“跨时代”彩图：从真空管→硅→SJ-MOSFET/IGBT→宽禁带（WBG）。SiC以3.3 eV带隙、2.5 MV/cm临界场强，把Baliga优值（ε·μ·Ec³）直接拉到硅的340倍，意味着同样耐压下，导通电阻可缩小两个数量级。
2、系统级收益量化
在850 V、350 A、10 kHz的牵引逆变器实测中，onsemi 1200 V/2.6 mΩ SiC MOSFET比同档IGBT：
（1）总损耗降低58 %（4665 W → 2000 W）
（2）最高结温降50 °C（225 °C → 175 °C）
（3）逆变器效率提升2.1 %（95 % → 98.6 %）
换算成整车，每kW成本($)下降、冷却体积缩小、电池包可抬高电压实现快充，正是“SiC溢价”被整车厂买单的数学依据。
二、制造：200 mm、2500 °C与“看不见”的缺陷
1.晶体生长
（1）升华法炉温≈2500 °C（太阳表面一半），4H-SiC单晶棒已做到200 mm（8 inch），onsemi强调“poly-SiC衬底+外延”路径可把衬底成本继续往下拉。
（2）外延温度1600–1700 °C，采用4°偏角台阶流生长，保证台阶密度与掺杂均匀性。
2. Fab差异
（1）透明晶圆→光刻对准、缺陷扫描需重新开发。
（2）离子注入是唯一掺杂手段，Al/p型注入后需1700 °C激活，碳帽（C-capping）防止Si蒸发；所有注入必须在栅氧前完成，否则界面污染直接吃掉迁移率。
（3）无扩散工艺，意味着“退火即终身”，对设备热场均匀性要求极高。
3.缺陷分类与筛查
onsemi把缺陷分成“Killer”与“Non-Killer”：
（1）Killer：Triangle、Carrot、Topographic defect → 直接报废。
（2）Non-Killer：Basal plane dislocation、Stacking fault → 可监控但影响长期可靠性。
通过100 % E-beam+光学叠加Map，叠加外延后缺陷坐标，实现“源头-出厂”全链路追溯。
三、可靠性：栅氧是“皇冠上的明珠”
1. SiO₂/SiC界面陷阱
（1）带隙差大（SiO₂ 9 eV vs SiC 3.3 eV）本是优点，但界面态密度Dit≈1×10¹² cm⁻²eV⁻¹，导致沟道迁移率仅25 cm²/V·s（平面）/60 cm²/V·s（沟槽）。
（2）onsemi用Charge Pumping、EDMR（电检测磁共振）把陷阱“拆”到原子级：
（3）13C/29Si超精细分裂确认两类缺陷：C=C悬空键与Si-O-Si伸长键。
（4）建立NMP（非辐射多声子）模型，把捕获/发射时间常数从1 µs到10⁴ s一次性拟合，温度-55 °C~175 °C全覆盖。
2.栅氧寿命双区域模型
（1）正向TDDB：T=175 °C，Eox=5.5 MV/cm下，t₀（安全区）>20年/5 ppm；失效模式分“SOA”区（ΔVth<1.2 V，Ron↑10 %）与“Wear-out”区（Ron↑>100 %）。
（2）反向偏置（ARB）：750 V器件在985 V、-8 V栅压、175 °C下，仍满足ppm级失效。
（3）宇宙射线（中子）单粒子烧毁（SEB）：在635 V/25 °C/海平面，10 ppm失效时间>1×10⁸ h，比反向ARB更严苛。
3.动态栅极应力（GSI）
正负栅压交变（-8/+18 V，700 kHz）下，e-h复合产生“声子踢”(REDR)，沟槽器件因晶面不同，NBTI shift比平面高0.6 V；onsemi用1.5 year×750 kHz循环验证，平面器件Vth漂移<0.2 V，沟槽仍需优化。
四、短路耐受时间（SCWT）：μs级“生死线”
（1）800 V/175 °C下，onsemi 1200 V MOSFET单芯片可承受3.7 µs短路，功率密度峰值≈5 MW/cm²（火箭喷嘴级）。
（2）栅漏电流分三部分：位移电流+热电子发射+氧化层退化；通过0.1 µs步进脉冲扫描，发现3.5 µs后Ron快速爬升，失效由栅氧热击穿主导。
五、200 mm、Moore定律与“Unit Cell”长跑
onsemi给出“功率半导体摩尔定律”坐标：
（1）衬底成本↓+缺陷密度↓+单胞尺寸↓+迁移率↑→每代产品A/Wafer提升>30 %。
（2）SiC MOSFET仅走到Gen 3，而Si IGBT已Gen 7、Si SJ-MOS已Gen 8，设计迭代空间巨大。
（3）200 mm产线已在onsemi内部跑通，下一步把热阻、封装（银烧结、Cu Clip）同步推进，实现“材料-晶圆-器件-模块”垂直整合。
六、最后
onsemi用30M颗芯片的Wafer Level Burn-In（WLBI）大数据告诉行业：
“只要物理模型足够精准，ppm级失效可以在出厂前被‘算’出来。”
从衬底缺陷原子像，到栅氧界面单电子陷阱，再到宇宙射线中子通量，SiC MOSFET的可靠性工程已迈入“原子-系统”双轴设计时代。
