GaN器件/SiC器件单片双向开关不仅仅是又一个新器件，它有望成为解决一系列电力电子系统架构根本性挑战的关键，从而驱动下一波创新。
什么是单片双向开关？
传统上，实现双向电流控制（即电流能正向和反向流动）和双向电压阻塞，通常需要两个MOSFET/IGBT以“背靠背” 的方式串联，并配合复杂的驱动电路。这带来了额外的导通损耗、封装体积和成本。
单片双向开关的核心思想是：在单个半导体芯片上集成两个或多个晶体管单元，并通过精妙的物理结构和工艺设计，使其能够作为一个整体，安全、高效地控制双向电流的导通和关断。
为什么它被认为是“下一波创新的驱动因素”？
因为它直接颠覆了许多传统电路的构建方式，其优势是系统级的：
1.革命性地提升效率
减少导通损耗：相比两个分立器件的背靠背连接，单片集成减少了至少一个器件的导通电阻（Rds(on)），尤其是在低电压应用中，损耗降低非常显著。
降低开关损耗：通过协同设计和驱动，可以优化开关过程中的电流路径，减少在开关瞬态的能量损失。
2.极大地增加功率密度
减小元件数量：一个单片开关可以替代两个分立开关及其间的互连。
缩小布板面积：器件数量和互连的减少，直接导致PCB面积缩小。
简化散热管理：由于总损耗降低和热源集中，散热器的要求可以降低。
3.解锁新的电路拓扑
单片双向开关使得一些以前因过于复杂或效率太低而无法实用的拓扑变得可行和高效。
矩阵变换器：这是最典型的例子。矩阵变换器可以实现交流-交流的直接变换，无需庞大的直流链路电解电容，具有高功率密度和长寿命的潜力。但其核心需要9个高性能的双向开关。传统方案因复杂度和损耗而难以推广，单片双向开关是使矩阵变换器走向商业化的关键引擎。
固态断路器：可以快速、无弧地切断故障电流，并能在故障清除后立即重合闸。双向开关是实现交流固态断路器的天然选择。
先进的T型和三电平逆变器：可以简化结构，提高性能。
无线充电系统：在需要能量双向流动的场合，可以简化主电路设计。
4.提升系统可靠性
减少互连点：芯片内部集成减少了引线键合和焊点等潜在的故障点。
同步驱动：内置的驱动逻辑可以确保所有单元完美同步动作，避免了分立器件因驱动延迟不匹配导致的瞬时短路风险。

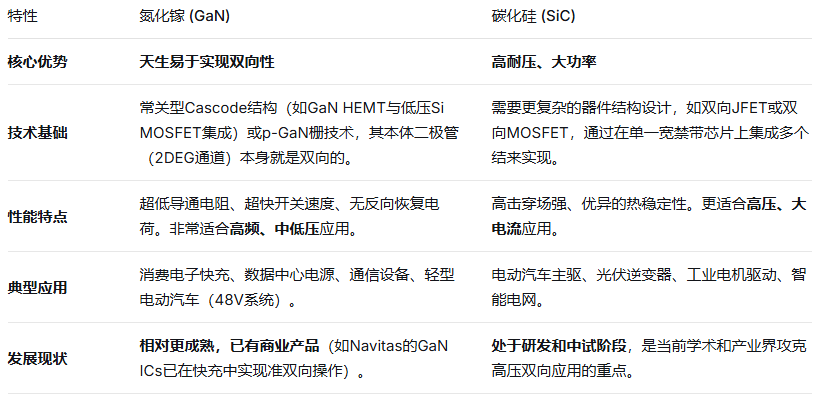

技术路径：GaN vs. SiC 的角力与融合
在实现单片双向开关的道路上，GaN和SiC各有优劣，瞄准不同的应用领域：
挑战与未来展望
尽管前景光明，但通往大规模商业化之路仍存在挑战：
制造工艺复杂：在单一芯片上集成多个器件并确保良率是一大挑战。
驱动与保护：需要开发与之匹配的专用驱动芯片，提供精确的同步控制和纳秒级的快速保护。
成本：目前研发和制造成本高昂，需要市场需求拉动才能进入成本下降的良性循环。
可靠性标准：需要建立针对这种新型集成器件的可靠性测试标准和失效模型。
结论
GaN/SiC单片双向开关远不止是一个元件级的改进，它是一个“使能技术”。
它通过将系统级的“功能”（双向开关）下沉到器件级的“芯片”中，实现了从“用器件搭建电路” 到“用功能块构建系统” 的范式转变。这种转变，正如当年从分立晶体管到集成电路的飞跃一样，具有深远的革命潜力。
它驱动创新的方式是：通过提供更高效、更紧凑、更可靠的基础构建模块，使得下一代电力电子系统（如无电容矩阵变换器、智能固态断路器）从图纸走向现实，最终催生出我们今天难以想象的、全新的应用和产业。 这完全符合“下一波电力电子创新驱动因素”的定义。
