碳化硅器件的高频特性、耐高压和耐高温性能，能够显著提高效率和功率密度，降低应用端的成本、体积和重量。随着碳化硅技术在电力电子领域的快速发展，1700V SiC MOSFET器件为中压大功率转换领域提供了强有力的技术支持。凭借其高功率密度、高可靠性和多样化选择，该系列产品在射频器件-新能源汽车-光伏发电-智能电网-轨道交通等多个行业中发挥重要作用，助力我国新能源和电力电子产业的持续升级。
一、1700V SiC MOSFET的发展需求
1700V SiC MOSFET 的需求并非凭空产生，而是由系统级应用的发展趋势和技术本身的进步共同驱动的。
1、系统电压等级提升的需求：
光伏/储能：为了降低传输损耗和系统成本，光伏逆变器和储能变流器的直流母线电压正在从传统的1000V-1100V提升至1500V。这要求功率器件必须拥有更高的耐压等级（通常为直流母线电压的1.2-1.3倍以上），1700V成为理想选择。
轨道交通：地铁、轻轨等车辆的辅助变流器、牵引变流器通常工作在DC 1500V或AC 1150V的电网下，同样需要1700V甚至更高耐压的器件。
工业驱动：在大型工业电机驱动、中压变频器中，为了直接驱动更高电压的电机或减少变压器使用，对1700V-3300V的中压功率器件需求日益增长。
2、对更高效率和功率密度的不懈追求：
与传统的1700V硅基IGBT相比，SiC MOSFET具有更低的开关损耗和导通损耗。这使得系统可以在更高的开关频率下工作，从而显著减小无源元件（如电感、电容、变压器）的体积和重量，最终实现更高的系统效率、功率密度和更低的系统总成本。
3、对系统可靠性的更高要求：
SiC材料具有更高的热导率和临界击穿电场，使得1700V SiC MOSFET能够在更高的结温下工作（通常可达175°C甚至更高），并拥有更强的短路耐受能力和更稳健的开关特性，这对于要求长寿命、高可靠性的工业、能源和交通应用至关重要。
二、1700V SiC MOSFET 的应用领域及应用优势
三、1700V SiC MOSFET 的产品介绍

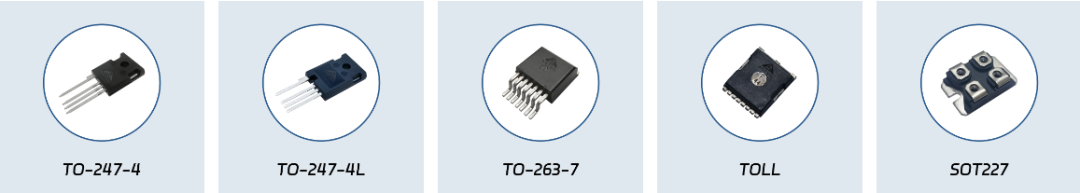

1700V的SiCMOSFET分插件式和贴片式两种封装。
1、1700V1A的产品：采用TO220F封装，驱动电压12V.
1700V1A(内阻10000毫欧）的产品封装与参数表
2、1700V5A的产品：采用TO247-3和TO263-7封装，驱动电压12V.
1700V5A(内阻750毫欧）的产品封装与参数表
3、1700V40A的产品：采用TO247-3封装，驱动电压18V.
1700V40A(内阻72毫欧）的产品封装与参数表
4、1700V100A的产品：采用TO247-3、TO247-4L和TO247-4i（内绝缘）封装，驱动电压18V.
1700V100A(内阻25毫欧）的产品封装与参数表

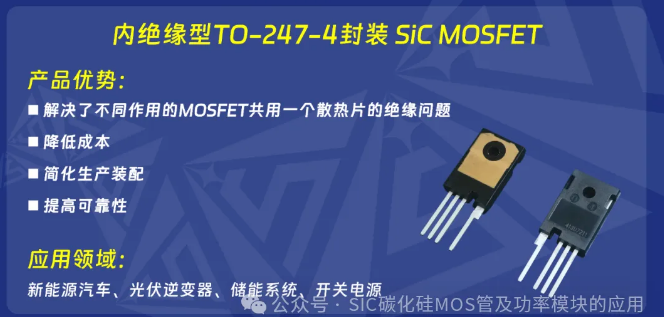

1700V100A(内绝缘）的产品封装
5、1700V120A的产品：采用TO247-4L封装，驱动电压15V兼容18V.

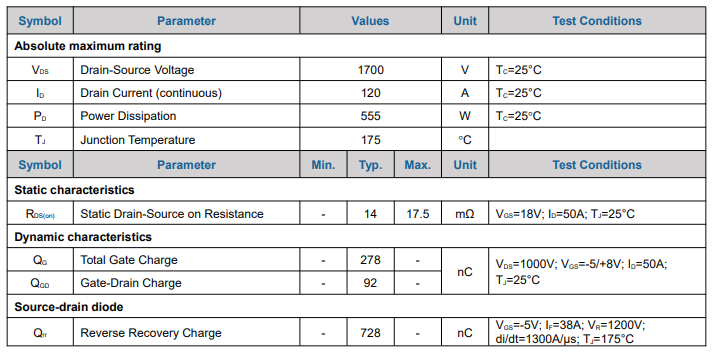

1700V120A(内阻14毫欧）的产品封装与参数表
四、市场中应用1700V SiC MOSFET 的应用案例介绍
目前，1700V SiC MOSFET已从技术验证阶段逐步进入规模化商用阶段。
1、光伏逆变器领域（最典型的案例）
- 头部逆变器厂商：如阳光电源、华为、上能电气、特变电工等，都已在其1500V光伏逆变器产品中导入或正在测试1700V
SiC MOSFET方案。例如，阳光电源在其某些型号的组串式逆变器中采用SiC技术，实现了高达99%以上的转换效率和更小的体积。
- 技术路径：主要用于逆变器的DC-DC升压电路和DC-AC逆变桥。相比硅IGBT方案，开关频率可以从约20kHz提升至50kHz甚至更高，电感体积和损耗大幅降低。
2、轨道交通领域
- 国际巨头： ABB、阿尔斯通、西门子等公司已在下一代轨道交通牵引系统中积极布局SiC技术。例如，ABB已推出采用SiC器件的牵引变流器，宣称可节能20%并减重60%。
- 国内进展：中车集团等国内厂商也在积极研发基于1700V及更高电压SiC
MOSFET的牵引系统，并在部分地铁线路上进行试验和示范运行。
3.电动汽车超充桩
- 充电模块：
特斯拉V3/V4超充桩、华为HiCharger、以及众多第三方充电桩厂商的480kW及更大功率的充电模块，其核心功率器件就是1700V
SiC MOSFET。它使得单个充电模块的功率密度得以大幅提升，从而在有限的柜体空间内实现更大的输出功率。
4.工业电源
- 高端UPS：如维谛技术、伊顿、施耐德等在其大功率模块化UPS中，采用1700V
SiC MOSFET来提升整机效率和功率密度，降低对机房的散热要求。
五、SiC MOSFET 的发展趋势总结
1、电压等级向上与向下双向延伸：
- 向上（高压化）：在1700V基础上，3300V， 6500V乃至10kV以上的SiC
MOSFET正在快速发展，将全面进军轨道交通、智能电网、重型工业等超高压领域。
- 向下（优化与普及）：1200V和650V器件将通过技术迭代（如沟槽栅结构）进一步降低成本、提升性能和可靠性，巩固在新能源车主驱、车载充电机、服务器电源等市场的优势。
2、技术持续迭代：沟槽结构成为主流
- 早期的平面栅SiC
MOSFET正在被性能更优的沟槽栅结构所取代。沟槽结构能有效减小元胞尺寸，降低导通电阻和栅极电荷，实现更低的FOM，是未来技术竞争的焦点。
3、成本下降与产业链成熟：
- 随着衬底尺寸从6英寸向8英寸过渡，以及外延、制造、封装各环节的良率提升和规模化效应，SiC器件的成本将持续下降，性价比优势愈发明显，渗透率将加速提升。
4.模块化与集成化：
- 为了满足大功率应用需求，将1700V
SiC
MOSFET芯片封装成半桥、全桥、PIM等模块是必然趋势。同时，将驱动、保护、传感等功能与芯片集成的智能功率模块也将是发展方向。
5、应用场景持续拓宽：
- 从光伏、电动汽车，到数据中心、5G基站电源、医疗设备、航空航天等，几乎所有对效率、功率密度和温度有要求的领域，都将成为SiC
MOSFET的用武之地。
总结与建议
1700V SiC MOSFET正成为高压高功率场景的核心器件，其应用从新能源扩展至工业与交通领域。选型需兼顾电压裕量、动态性能及可靠性认证，设计需优化驱动与散热方案。未来3-5年，随着国产技术突破与成本下降，1700V SiC MOSFET将加速替代传统硅基方案。
