功率器件全面解析：从基础分类到前沿应用
功率器件是电子设备的“电能心脏”，负责对高电压、大电流进行转换、控制、开关和处理，其性能直接决定了电子设备的效率、尺寸和可靠性。本文旨在系统地梳理功率器件的产品体系。
一、功率器件核心产品体系概览

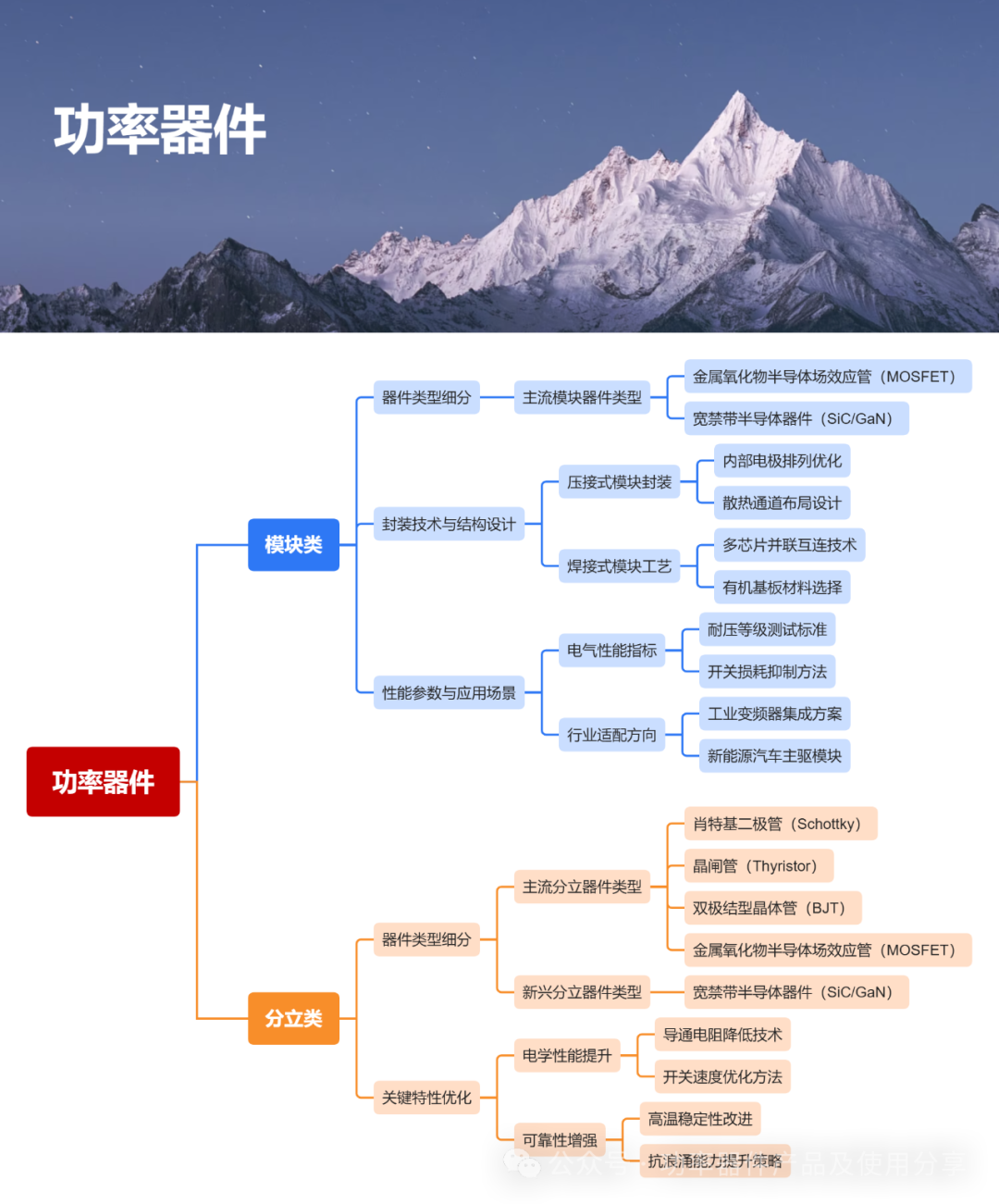

功率器件可以从模块类，分立类进行划分，下图清晰地展示了其产品体系的全貌。
这个体系揭示了功率器件不同的技术路径。例如，IGBT和功率MOSFET属于全控型器件，同时也是以硅为基础材料的分立器件，而为了追求更高性能，基于碳化硅的功率模块正成为发展趋势。接下来，我们深入探讨这一体系中的关键类别。
二、模块类vs分立类：封装、设计与应用
1、模块类封装：为高性能与大功率而生
功率模块通过将多个芯片（如IGBT和二极管）、驱动、保护电路等集成在一个封装内，实现了一个“系统级”解决方案。
- 先进互连技术：为提升可靠性，采用烧结替代传统焊料、铜线键合替代铝线，以及用柔性箔片（SKiN技术）完全取代引线键合，显著提升了模块的功率循环寿命和电流承载能力。
- 双面散热与更紧凑设计：取消基板，让芯片直接与上下两侧的散热器接触，极大降低了热阻。同时，flow0等紧凑封装在实现低寄生电感的同时，大幅减小了体积。
- 集成化与智能化：智能功率模块将驱动电路、保护电路（过压、过流、过热）集成在内，简化了系统设计。功率集成模块则更进一步，将整流、逆变、制动等多种功能电路集成于一体。
核心技术与发展趋势：
2、分立类器件：灵活性与成本优势的博弈
分立器件是实现电力电子电路的基础，其核心应用策略在于通过并联来扩展功率。
- 精心的布局与母排设计：通过对称布局和优化叠层母排，匹配各通路的寄生电感，是实现均流的基础。
- 利用材料特性：碳化硅MOSFET的导通电阻温度系数远小于硅基MOSFET，从物理层面天然地缓解了并联时的热失控风险，是并联应用的优选。
- 改进散热：使用高导热系数的导热材料，确保所有器件处于均匀且良好的散热条件下。
- 并联的优势：可灵活扩展功率，并降低总导通电阻和开关损耗。
- 核心挑战——均流：并联成功的关键在于解决静态与动态均流问题。这源于器件自身参数的离散性和布局不对称引发的寄生参数差异。
- 热失控风险：对于硅基MOSFET，其导通电阻具有正温度系数，并联时若某个器件电流偏大，会导致温度升高、电阻增大，进而使更多电流流向该器件，形成恶性循环，最终烧毁器件。
- 优化策略：
关键特性与优化挑战：
三、宽禁带半导体：SiC与GaN的技术突破
以碳化硅和氮化镓为代表的第三代半导体材料，正在重塑功率器件的性能边界。
碳化硅：因其高击穿场强，可制作出更薄的高压器件，导通电阻和开关损耗大幅降低。SiCMOSFET在新能源汽车主逆变器中替代IGBT，可提升系统效率3%-5%，直接增加续航里程。
氮化镓：凭借极高的电子迁移率，可实现极高的开关频率（MHz级别），从而最大限度地缩小被动元件（电感、电容）的体积，实现电源的微型化和高效率。
四、核心功率器件深度解析
不可控器件：功率二极管
- 原理：单向导电性，用于整流。
- 演进：从普通整流管到快恢复二极管，再到利用肖特基势垒原理的肖特基二极管。SiC肖特基二极管更是实现了零反向恢复，成为高频高效应用的理想选择。
半控型器件：晶闸管
- 原理：门极控制导通，但无法控制关断。
- 应用：主要用于相位控制和整流，在高压直流输电、工业电控等低频大功率场景中仍有不可替代的地位。
全控型器件：现代电力电子的主角
- 功率MOSFET：电压驱动，开关速度快，驱动简单。是开关电源、通信电源等中低压、高频领域的绝对主力。
- IGBT：电压驱动，但导通机制利用的是双极型导电，因此具备了低导通压降和高电流密度的优点。它在高电压、大电流的变频器、新能源汽车、光伏/储能等中低频应用中占据统治地位。
五、实战选型指南
选择功率器件是一个复杂的权衡过程，可遵循以下决策路径：
这个流程提供了基本的选型逻辑，在实际应用中，还需综合考虑以下因素：
效率与散热：计算通态损耗和开关损耗。宽禁带器件能显著降低开关损耗，但需评估其带来的系统成本优势。
可靠性要求：汽车、工业等领域对器件寿命、失效率有严苛标准，需选择车规级、工业级产品，并关注其工作结温。
成本与供应链：在满足性能前提下进行成本权衡。硅基器件成本最低，SiC居中，GaN正在快速降本。
驱动与电路设计：电压驱动型器件（MOSFET/IGBT/GaN/SiC）驱动电路简单；确保驱动电压、电流和时序满足要求。
六、总结
功率器件世界正经历一场由宽禁带半导体驱动的深刻变革。模块化与智能化是高端应用的发展方向，而分立器件则在灵活性和成本敏感领域保持活力。理解其产品分类、技术内核与应用场景，是驾驭电力电子系统设计，迈向高效、高密度能源未来的关键。
