在电力电子系统中，功率器件的寿命直接决定了设备的可靠性与运维成本。从光伏逆变器的户外长期运行到新能源汽车的百万公里续航，器件寿命始终是工程师们绕不开的核心命题。本文将系统拆解功率器件寿命模型的本质，对比IGBT与碳化硅（SiC）MOSFET的寿命差异，深挖背后的材料与工艺根源，并从芯片到封装给出SiC MOSFET的延寿全方案。
功率器件的寿命终结通常源于封装层或芯片本身的老化，二者的失效路径呈现显著不同：
IGBT的主要失效路径：IGBT开关损耗占总损耗的40%-50%，高损耗导致结温持续偏高（通常上限125℃）。长期高温运行下，芯片与基板间的焊料层会因反复热胀冷缩产生疲劳裂纹，热阻逐渐上升，最终导致器件过热失效。此外，IGBT关断时的尾电流会加剧能量损耗，进一步加速老化进程，其典型设计寿命通常为10-15年。
SiC MOSFET的双重挑战：SiC MOSFET的失效风险来自两个方面：一是封装热应力问题，由于SiC与封装铝材料的热膨胀系数差异，在功率循环中产生的塑性应变比IGBT更显著，单纯从器件本身看，相同结温波动下SiC MOSFET的寿命可能仅为IGBT的60%甚至1/4；二是芯片栅极可靠性问题，SiC/SiO₂界面的大量缺陷会导致阈值电压漂移，影响器件稳定运行。但得益于90%的开关损耗降低，SiC实际运行中的结温波动远小于IGBT，反而形成了寿命优势。
1、直击本质：功率器件寿命模型到底是什么？
功率器件的寿命模型并非简单的'使用次数统计'，而是基于物理失效机制与实验数据建立的量化预测体系，其核心价值在于将器件寿命与工作条件（如温度、电流）建立明确关联，为工程设计提供可落地的可靠性依据。
1-1、寿命模型的核心分类
目前行业主流的寿命模型可分为两大阵营，分别对应不同的失效场景：
基于封装热疲劳的经典物理模型：这类模型聚焦于功率循环中最易失效的封装结构，其中以焊料层疲劳模型最为成熟。
Coffin-Manson模型：

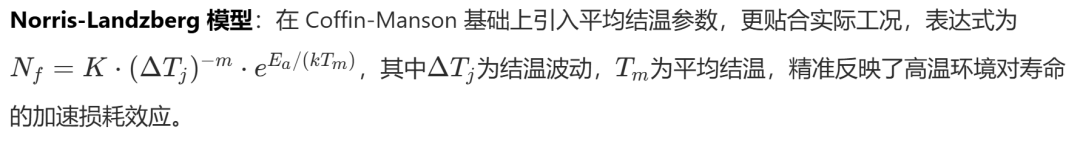

Norris-Landzberg模型：
基于芯片本征退化的机理模型：针对SiC MOSFET等新型器件的特有失效模式，需建立芯片级的物理模型。
栅氧经时击穿（TDDB）模型：SiC MOSFET的栅极氧化层寿命与电场强度呈指数负相关，当栅氧电场超过9.2MV/cm时，失效时间会从数千小时骤降至数小时。头部厂商通过优化设计可将栅氧寿命提升至10⁷小时（约1141年），而低成本方案往往仅能达到10⁴小时（约1.14年）。

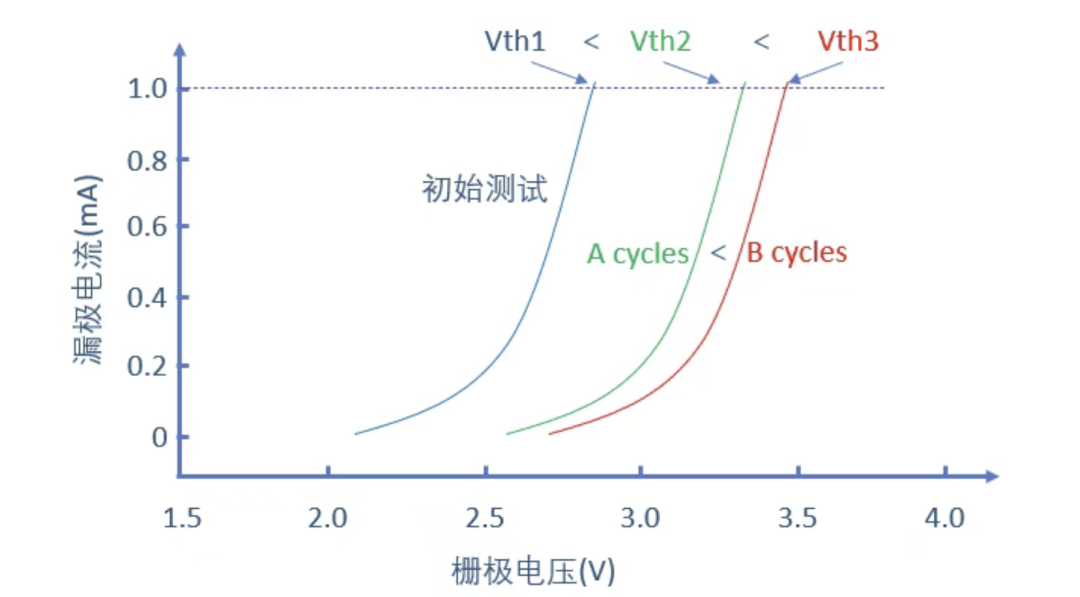

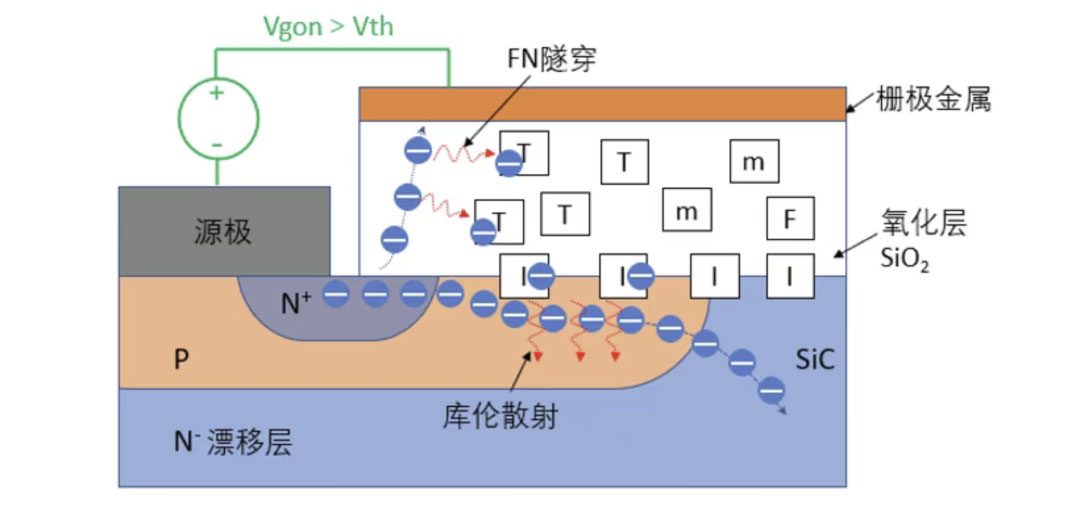

阈值电压漂移模型：由于SiC/SiO₂界面存在大量碳相关缺陷，器件运行中会出现阈值电压漂移，该模型通过量化界面陷阱密度变化与电压漂移的关系，实现对开关特性退化的预测。
1-2.寿命模型的评价验证体系
寿命模型的准确性必须通过'实验-仿真-迭代'的闭环验证：
1-2-1加速寿命测试（ALT）：在实验室中通过提升结温波动（如ΔT_j=100K）、升高环境温度等极端条件，加速器件失效进程。例如对TO-247封装的器件进行功率循环，直至饱和压降上升至初始值的105%判定为失效。
1-2-2多物理场仿真校准：建立电-热-力耦合有限元模型，模拟芯片、焊料、基板在功率循环中的应力应变分布，将仿真得到的塑性应变数据代入Coffin-Manson模型，与实验结果对比校准。
1-2-3工况适配修正：将实验室数据外推至实际应用场景时，需结合具体工况的负载谱（如光伏逆变器的昼夜功率波动、电动车的启停冲击）进行修正，最终形成可工程应用的寿命预测公式。
2、关键对比：IGBT与SiC MOSFET寿命差异有多大？
IGBT与SiC MOSFET的寿命差异呈现'实验室与工况'的双重矛盾性——在相同测试条件下SiC MOSFET寿命更短，但在实际应用中反而表现更优，这种反差恰恰揭示了寿命的核心影响因素。
2-1.寿命数据的双重反差
实验室对比（相同ΔT_j与T_m）
功率循环试验表明，在结温波动和最高结温一致的条件下，SiC MOSFET的寿命显著低于IGBT。有研究显示，结温波动达到90K时，仅考虑焊料层失效，SiC模块寿命仅为IGBT的60%；更有试验测得SiC MOSFET寿命约为IGBT的1/4。
实际工况对比（相同应用场景）
在光伏逆变器、电动车等实际场景中，SiC MOSFET的寿命反超IGBT。光伏领域SiC模块设计寿命可达20年以上，而IGBT通常为10-15年；电动车中SiC逆变器的预期寿命也比IGBT版本延长30%以上。
极端条件差异
英飞凌3600A1200VIGBT3在短路脉冲10μs条件下可承受9万次循环，而部分SiC MOSFET在相同短路应力下仅能承受数千次，但得益于SiC的低损耗特性，实际应用中短路事件发生率更低。

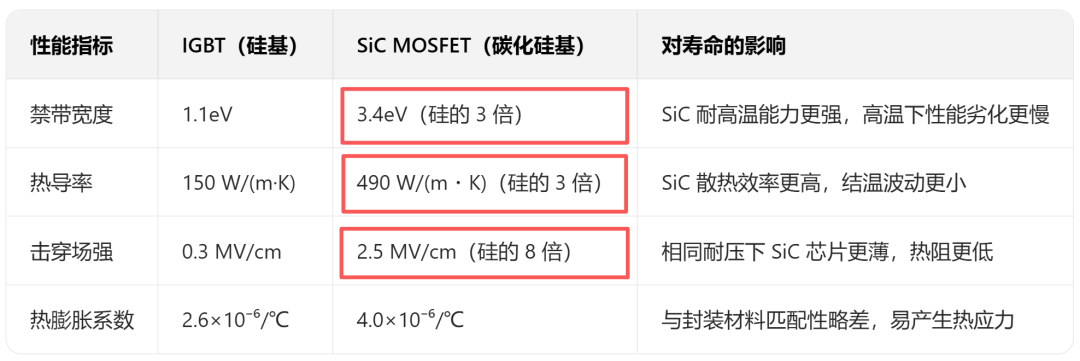

2-2、差异根源：材料特性决定的热应力宿命

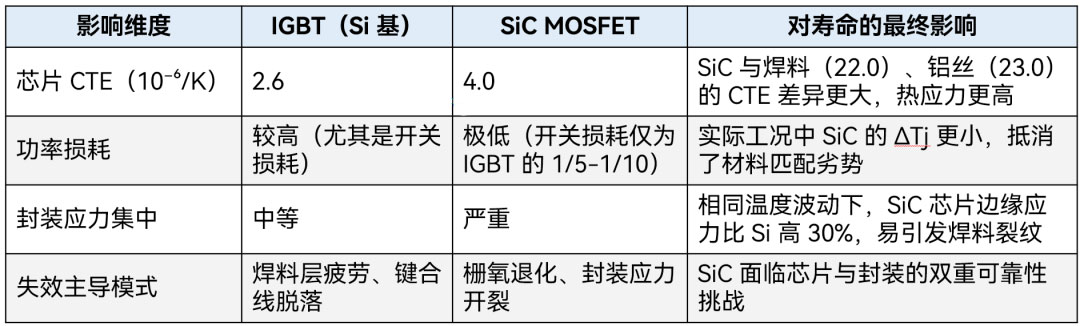

两种器件的寿命反差，本质是材料热膨胀系数（CTE）匹配性与功率损耗特性共同作用的结果：
通过电-热-力多物理场仿真可见：在功率循环中，SiC芯片与焊料层的界面剪切应力可达120MPa，而Si基IGBT仅为85MPa，更高的应力导致SiC封装结构的疲劳损伤速度更快。但在实际应用中，SiC的低损耗使结温波动从IGBT的50K降至20K，根据Coffin-Manson模型，寿命可提升两个数量级，最终实现反超。
3、延寿攻略：从芯片到封装的SiC MOSFET全链条优化
要充分释放SiC MOSFET的寿命潜力，必须针对其失效机理，从芯片设计、晶圆制造到模块封测进行全流程优化。
3-1、芯片设计：筑牢本征可靠性基石
芯片是寿命的源头，需重点解决栅氧可靠性与界面质量问题：
栅氧结构优化
采用'厚栅氧+低电场'设计，将栅氧电场强度控制在4MV/cm以下，结合氮掺杂工艺降低界面缺陷密度。英飞凌等头部厂商通过这种设计，使SiC MOSFET的栅氧TDDB寿命突破10⁷小时。
终端耐压结构创新
采用多场板终端结构（如场限环+场板），降低边缘电场集中，避免高压下的局部击穿与热损伤。同时优化JFET区掺杂浓度，平衡导通电阻与耐压可靠性。
结温冗余设计
将芯片最高结温（T_jmax）设计为175℃甚至200℃，相比IGBT的150℃上限，为实际应用预留更大的温度波动空间，间接延长寿命。
3-2、晶圆制造：严控工艺一致性与缺陷
晶圆制造的工艺精度直接决定芯片的寿命分散性：
界面缺陷控制
在氧化过程中引入原位水汽氧化（ISSG）工艺，结合高温退火（1200℃以上），将SiC/SiO₂界面陷阱密度从10¹³cm⁻²・eV⁻¹降至10¹¹cm⁻²・eV⁻¹以下，显著抑制阈值电压漂移。
外延层质量提升
采用化学气相沉积（CVD）的阶梯式升温工艺，减少外延层中的堆垛层错与微管缺陷，将缺陷密度控制在0.1cm⁻²以下，降低局部过热导致的早期失效风险。
金属化层强化
采用Al-Cu合金替代纯铝作为源极金属化层，结合溅射+退火工艺提升金属层与SiC的附着力，避免高温下的铝重构与电阻率上升。
3-3、模块封测：破解热应力匹配难题
封装是SiC MOSFET寿命的'短板'，需重点优化材料匹配与结构设计：
封装材料体系升级
选用低CTE的封装材料，如采用AlN陶瓷基板（CTE=4.5×10⁻⁶/K）替代传统Al₂O₃（CTE=6.5×10⁻⁶/K），减小与SiC芯片（4.0×10⁻⁶/K）的CTE差异。焊料采用高熔点的Sn-Ag-Cu合金（熔点217℃），并引入纳米银烧结工艺，将导热系数从焊料的50W/(m・K)提升至250W/(m・K)，降低热阻与热应力。
互联结构创新
采用铜夹片（ClipBonding）替代传统铝键合线，通过面接触替代点接触，不仅降低寄生电感，更使电流分布均匀，减少局部过热。部分高端模块已采用无键合线的倒装芯片结构，从根本上解决键合线脱落问题。
热管理优化
在模块内部填充高导热硅凝胶（导热系数>3W/(m・K)），增强热量扩散；外部采用直接液冷结构，将模块热阻从传统风冷的0.5K/W降至0.1K/W以下，减小结温波动。

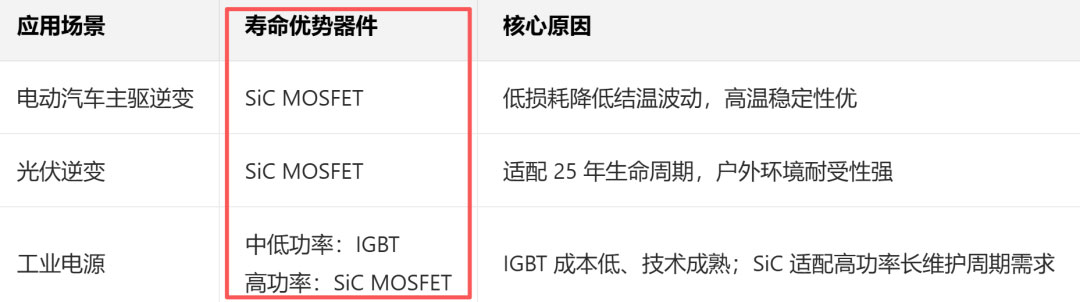

4、分场景实测：谁在真实工况中更耐用？
实验室中的寿命数据不等于实际应用表现。不同场景的温度、负载、启停频率等工况差异，会让两种器件的寿命优势发生逆转。
4-1、电动汽车主驱逆变：SiC MOSFET以'低应力'实现长寿命
主驱逆变器是电动车的'能源心脏'，其工作环境极具挑战性：频繁启停、加速减速带来的负载剧烈波动，机舱内最高温度可达120℃，要求器件寿命至少匹配整车8年/50万公里的使用需求。
在该场景下，SiC MOSFET凭借低损耗带来的'应力缓冲'效应，实现了对IGBT的寿命反超：
效率优势转化为温度优势：SiC逆变器效率可达99%，而IGBT方案仅96%-97%。更低的损耗使SiC结温峰值比IGBT低30-50℃，结温波动幅度减少40%以上，显著降低了焊料层和键合线的疲劳速度。
高温稳定性更优：SiC结温上限可达175℃，在机舱高温环境下仍有充足的安全余量；而IGBT在高温下会出现漏电流指数增长，500小时后即可能超出安全阈值。
实际寿命数据验证：特斯拉Model3采用SiC主驱模块后，不仅续航增加5%，其功率模块设计寿命更达到20年以上，远超传统IGBT方案的8-10年。
不过，SiC在该场景中仍需应对高频开关下的栅极老化问题，英飞凌等厂商通过沟槽栅结构优化，将界面缺陷减少70%，有效延长了栅极寿命。
4-2、光伏逆变：SiC MOSFET适配25年生命周期刚需
光伏逆变器需要在户外环境中连续运行25年，面临昼夜温差（可达40℃）、沙尘潮湿、电网波动等多重考验，对器件的长期稳定性要求苛刻到'零容错'。
IGBT在此场景中逐渐显露'寿命短板'，而SiC MOSFET成为新一代逆变器的核心选择：
解决IGBT的寿命瓶颈：光伏系统25年的设计寿命远超IGBT10-15年的固有寿命，长期运行后IGBT的焊料疲劳会导致故障率显著上升；而SiC MOSFET的故障率比IGBT低70%，且在高温反向偏置测试中，1200V、175℃下持续1000小时无失效，漏电流稳定在μA级。
适应宽负荷运行：光伏输出随光照变化剧烈，SiC的开关损耗随温度升高而下降的特性（负温度系数），使其在负荷波动时仍能保持低损耗运行，结温稳定性远优于IGBT。
封装可靠性升级：采用Si₃N₄基板的SiC模块可通过1000次温度冲击无分层，抗环境应力能力比传统IGBT模块提升3倍以上，完美适配户外恶劣环境。
4-3、工业电源：IGBT仍占优，SiC需突破成本与适配瓶颈
工业电源涵盖焊接电源、UPS、变频器等多种设备，工况差异极大：部分设备（如UPS）需长期满载运行，部分设备（如焊接电源）则面临高频次冲击负载，对器件的适应性要求高于绝对寿命。
目前IGBT仍是工业电源的主流选择，核心原因在于寿命与成本的平衡：
中低功率场景无需SiC：多数工业电源功率在50kW以下，IGBT的损耗差异不足以抵消SiC的成本溢价（同功率下SiC成本是IGBT的2.5倍），且10-15年寿命已能满足工业设备的更新周期。
成熟封装的可靠性优势：工业电源常用的IGBT模块经过数十年优化，焊料层与键合线的可靠性已得到充分验证，在恒定负载下寿命可稳定达到15年以上；而SiC模块的封装工艺仍在迭代，部分低价产品存在热应力集中问题。
不过在高端工业场景（如125kW以上储能变流器），SiC的优势开始显现：其维护周期比IGBT方案延长2倍，全生命周期维护成本降低40%，已成为新建项目的优先选择。
结语：SiC寿命优化的终极方向
对于工程师而言，在选型与系统设计中需把握两个关键：一是利用SiC的低损耗特性优化散热设计，将结温波动控制在30K以内；二是优先选择采用DTS、银烧结、铜烧结的高可靠性模块。随着材料科学与封装技术的持续突破，SiC MOSFET必将在更多长寿命场景中取代IGBT，成为电力电子系统的核心选择。
