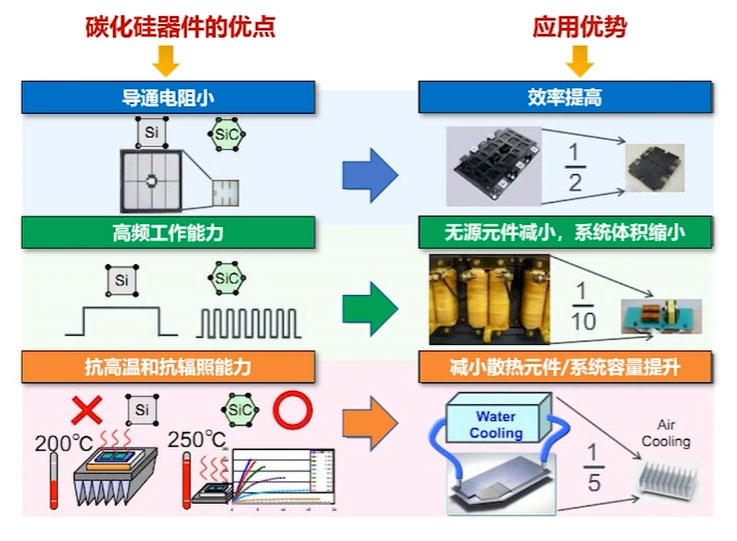

在新能源汽车的电机控制器里，在充电桩的功率模块中，甚至在工业电源的核心电路上，碳化硅（SiC）MOSFET正凭借其高频、高压、高温的性能优势加速替代传统硅基器件。而在这些精密器件的参数表中，阈值电压（Vth）这一看似普通的数值——国产器件普遍3V左右，英飞凌等国际厂商多在4V上下——实则暗藏着材料特性、工艺水平与应用需求的深度博弈。
1、Vth高低之争：应用场景决定价值取向
阈值电压（Vth）是碳化硅MOSFET开启导通的临界电压，其数值高低直接影响器件性能与系统设计，不同应用场景对其有着截然不同的诉求。这种差异本质上是'抗干扰可靠性'与'导通效率'之间的权衡艺术。
1-1、工业电源：可靠性优先，高Vth更具优势
工业电源（如伺服电源、通信电源）通常需要在复杂电网环境和长时间满负荷工况下运行，可靠性与稳定性是第一诉求。
高Vth的核心价值
工业场景中电网波动、电磁干扰（EMI）较强，4V左右的高Vth能显著降低误触发风险。由于SiCMOSFET的栅漏电容（Cgd）与栅源电容（Cgs）比值较高，关断时的dv/dt耦合电压易引发误导通，高Vth可提供更充足的安全裕量。同时，工业电源的使用寿命要求往往长达10年以上，高Vth器件的栅氧电场应力更小，长期运行中Vth漂移幅度可控制在±5%以内，大幅提升系统寿命。
低Vth的潜在隐患
3V左右的低Vth虽能降低驱动功耗，但在高温（>150℃）环境下Vth负漂移（约-0.5mV/℃）可能导致关断不彻底，增加静态损耗；而电网浪涌产生的电压尖峰更易突破低阈值引发误动作，导致器件损坏。
1-2、电动汽车：效率与可靠性的精准平衡
电动汽车的电机控制器和车载充电机（OBC）对功率密度、能效及可靠性均有严苛要求，Vth选择需兼顾多重需求。
高Vth的适配场景
在800V高压平台中，器件承受的电压应力更大，4VVth配合18V驱动可实现双重保障——既通过充足的过驱动电压（Vgs-Vth=14V）降低沟道电阻，又能抵御高压开关产生的米勒效应干扰。数据显示，高Vth器件在175℃高温下的短路耐受时间比低Vth产品延长40%，更适合汽车严苛的安全标准。
低Vth的应用空间
在经济型电动车的400V平台中，低Vth器件可兼容成熟的15V驱动方案，降低驱动IC成本。但其短板同样明显：低温（<-25℃）环境下Vth升高可能导致导通不充分，使导通电阻增加25%以上，影响冬季续航表现。
1-3、充电桩：高频场景下的性能取舍
充电桩（尤其是30kW以上快充模块）追求高功率密度与快充效率，高频开关特性至关重要。
高Vth的技术红利
快充模块需工作在50kHz以上高频，高Vth器件配合18V驱动可实现更快的开关速度——开通延迟时间比低Vth+15V驱动方案缩短30%，开关损耗降低20%以上。同时，4VVth器件在高温下仍能维持足够的过驱动电压，避免因Vth漂移导致的效率下降。
低Vth的成本优势
低Vth器件可采用简化的驱动电路，无需定制高压驱动电源，BOM成本可降低30%。但在高频工况下，其较低的dv/dt（约30-50kV/μs）会延长开关时间，导致散热负担加重，反而需要更大体积的散热片，与充电桩小型化需求相悖。
不同应用场景下Vth选择的核心差异可总结如下：
2、高Vth突围难：材料与工艺的双重桎梏
既然高Vth在多数高端场景更具优势，为何提升阈值电压成为行业难题？这源于SiCMOSFET独特的材料特性与栅极结构矛盾。
2-1、材料特性的先天制约
SiC与SiO₂界面的固有缺陷是提升Vth的首要障碍。SiCMOSFET的栅氧化层通常采用SiO₂，但SiC/SiO₂界面存在大量悬挂键和碳团簇，形成高密度界面态（Dit）。这些界面态会捕获电荷，导致Vth不稳定—当试图通过增加栅氧厚度提升Vth时，界面态引发的库仑散射会进一步降低沟道电子迁移率（仅为硅的1/10），使沟道电阻占比高达70%，反而恶化导通性能。
同时，SiO₂的临界击穿电场（约10MV/cm）远低于SiC本身（>30MV/cm）。提升Vth需增强栅极电场，但过高的电场强度会引发福勒-诺德海姆隧穿效应，导致Vth负漂移和栅氧寿命缩短——18V驱动下的栅氧寿命仅约3年，而降低驱动电压又会抵消高Vth带来的优势。
2-2、工艺控制的精度挑战
高Vth器件对制造工艺的一致性要求近乎苛刻：
栅氧制备工艺
热氧化过程中，温度偏差±5℃就会导致栅氧厚度波动10%，直接造成Vth偏差0.3-0.5V。国际厂商采用的原子层沉积（ALD）技术可将栅氧厚度公差控制在±2%，而国产设备仍以化学气相沉积（CVD）为主，公差普遍在±5%以上。
离子注入精度
沟道区的P型掺杂浓度直接决定Vth，掺杂深度偏差10nm就会导致Vth漂移0.4V。英飞凌采用的激光退火技术可实现掺杂浓度的精准控制，而国产厂商多依赖传统热退火，浓度均匀性较差。
界面钝化水平
NO/N₂O退火是降低界面态的关键工艺，英飞凌通过优化退火时间（>2小时）和气体配比，可将Dit降至1×10¹¹cm⁻²・eV⁻¹以下，而国产工艺的Dit通常高于5×10¹¹cm⁻²・eV⁻¹，导致Vth稳定性不足。
2-3、性能平衡的工程难题
提升Vth往往以牺牲其他性能为代价。例如：
导通电阻与Vth的权衡
Vth从3V提升至4V，若保持驱动电压不变（15V），过驱动电压减少1V，沟道电阻会增加15%以上；若提升驱动电压至18V改善导通性，又会使栅氧电场强度从3.0-6.0MV/cm升至3.6-7.2MV/cm，逼近SiO₂的临界击穿场强。
开关速度的妥协
高Vth器件需要更强的驱动电流才能快速开启，这会增加驱动IC的功耗；同时，更高的栅极电荷（Qg）会延长开关时间，抵消高频优势。
3、国产3Vvs国际4V：技术差距与发展路径
国产碳化硅MOSFET普遍采用3V左右的Vth，而英飞凌等国际厂商坚守4V标准，这一差异背后是技术积累、产业链成熟度与市场定位的综合体现。
3-1、核心差距：界面控制与工艺成熟度
英飞凌等国际厂商通过二十余年的技术迭代，已突破SiC/SiO₂界面优化的核心瓶颈。其采用的'屏蔽栅+NO退火'组合工艺，可在实现4VVth的同时，将界面态密度控制在极低水平。实验数据显示，英飞凌1200VSiCMOSFET在175℃、1000小时高温反向偏置（HTRB）测试后，Vth漂移仅为0.2V，而国产同类型产品的漂移量普遍超过0.5V。
国产厂商受制于栅氧制备设备和工艺经验不足，难以在高Vth与低界面态之间找到平衡。若强行提升Vth至4V，会导致导通电阻激增30%以上，失去SiC器件的核心效率优势。因此，选择3V左右的Vth是当前工艺水平下的务实选择——通过牺牲部分抗干扰裕量，换取可接受的导通性能和成品率。
3-2、产业链瓶颈：设备与材料的制约
碳化硅器件的制造依赖整套高端产业链支撑，而国内在关键环节仍存在短板：
衬底质量差异
英飞凌采用的8英寸SiC衬底缺陷密度低于0.1cm⁻²，而国产主流6英寸衬底缺陷密度约为1-2cm⁻²。衬底缺陷会延伸至栅氧界面，加剧Vth漂移，迫使国产厂商只能通过降低Vth来保证器件一致性。
专用设备缺失
栅氧刻蚀的原子级精度设备、激光退火系统等仍依赖进口，不仅交货周期长，且工艺参数调试受限于设备厂商，难以实现个性化优化。
驱动生态不匹配
国际厂商可联合驱动IC企业开发定制方案（如18V高压驱动），而国产驱动IC多聚焦于15V标准方案，难以支撑高Vth器件的性能发挥。
3-3、市场定位：差异化竞争的现实选择
国产碳化硅器件目前主要瞄准中低端市场，3VVth的产品可通过兼容现有硅基驱动系统快速切入市场。例如，工业电源领域的中小功率机型对成本敏感，低Vth器件配合成熟的15V驱动模块，可使系统成本降低20%以上。而英飞凌等厂商凭借技术优势垄断高端市场，4VVth产品成为新能源汽车800V平台、大功率充电桩等高端场景的标配，虽成本较高，但能通过提升系统效率实现全生命周期成本优化。
4、低Vth的核心优势场景：适配性与效率优先
低Vth（通常指3V及以下）的核心价值，在于降低器件开启的“电压门槛”，这使其在以下三类场景中具备不可替代的优势：
4-1、兼容低压驱动系统，降低硬件成本
许多存量设备（如传统工业变频器、中小功率电源）仍采用12V或15V的低压驱动方案。若使用4V高Vth器件，过驱动电压（Vgs-Vth）仅8-11V，可能导致导通不充分、沟道电阻增大；而3V以下低Vth器件，过驱动电压可达9-12V，无需更换驱动IC或电源模块，直接适配现有系统，硬件改造成本降低30%以上。
4-2、优化低温工况下的导通性能
碳化硅MOSFET的Vth会随温度降低而升高（温度系数约+0.5mV/℃）。在低温环境（如-40℃的户外电源、车载低温启动场景），4V高Vth器件的实际Vth可能升至4.2V以上，若驱动电压不变，过驱动电压不足会导致导通电阻激增50%；而3V低Vth器件的实际Vth约3.2V，仍能保持充足的过驱动电压，确保导通效率，避免低温下功耗飙升。
4-3、降低中小功率场景的驱动损耗
在10kW以下的中小功率应用（如家用充电桩、便携式储能电源）中，系统对开关频率要求不高（通常<20kHz），但对功耗敏感。低Vth器件所需的驱动电流更小，可使用更简化的驱动电路（如无需额外升压模块），驱动损耗比高Vth方案降低20%-40%，尤其适配电池供电的便携设备，能延长续航时间。
5、低Vth的应用实例：从存量市场到特定新场景
低Vth并非“低端”的代名词，而是针对特定需求的“精准适配”，以下两个实例最具代表性：
传统工业设备升级：大量运行中的380V工业电机控制器，驱动系统基于硅基IGBT设计，若替换为低Vth碳化硅MOSFET，无需修改驱动板，仅更换功率模块即可实现效率提升（约5%-8%），同时避免了整套驱动系统的更换成本，改造周期缩短至原方案的1/3。
低压储能系统：12V/24V的家用储能或房车电源，驱动电压受电池限制无法提升。低Vth器件可在12V驱动下稳定导通，而过驱动电压充足，确保在充放电循环中，导通电阻始终保持低位，比高Vth方案减少充放电损耗15%，提升储能系统的实际可用容量。
6、低Vth的风险控制：并非“无限制越低越好”
需注意的是，Vth并非越小越好，当Vth低于2.5V时，误触发风险会急剧升高。因此实际应用中，低Vth器件需搭配辅助措施：
增加栅极串联电阻，抑制dv/dt引发的耦合电压；
采用“栅极负压关断”方案（如-2V关断电压），增强抗干扰能力；
在PCB布局上优化功率回路与驱动回路的隔离，减少电磁耦合。
7、高温对Vth值的3大核心影响
7-1.Vth负漂移：导通门槛降低，误触发风险飙升碳化硅MOSFET的Vth具有明显的负温度系数（约-0.3~-0.5mV/℃），温度每升高100℃，Vth通常会降低0.03~0.05V。例如，4VVth器件在175℃高温下，实际Vth可能降至3.2~3.35V；若初始Vth仅3V，高温下可能跌破2.5V。此时即使栅极无驱动信号，功率回路的dv/dt耦合电压也可能突破低阈值，导致器件误导通，引发开关损耗激增甚至器件烧毁。
7-2.Vth离散性扩大：器件一致性恶化，系统设计难度增加高温会放大生产工艺中的微小差异（如栅氧厚度不均、掺杂浓度波动），导致同一批次器件的Vth偏差从常温下的±0.2V，扩大至高温下的±0.4V以上。这种离散性会使多器件并联应用（如电动汽车电机控制器）中，各器件导通程度不一，部分器件因过流承受额外应力，缩短整体寿命。
7-3.长期稳定性下降：Vth漂移不可逆，器件寿命缩短在高温（>150℃）且高压偏置（如高温反向偏置HTRB测试）的长期工况下，栅氧层中的电荷会发生永久性陷阱俘获——电子被栅氧缺陷捕获后，会持续拉低Vth，且这种漂移不可逆。实验数据显示，国产3VVth器件在175℃、1000小时HTRB测试后，Vth可能永久降低0.5V以上，直接导致器件在常温下也易误触发，丧失正常工作能力。
8、规避高温Vth负面影响的4类关键措施
针对高温下Vth的问题，需从器件选型、电路设计、散热优化、驱动策略四个维度综合应对，核心逻辑是“提升Vth安全裕量+抑制温度升高+补偿Vth漂移”。
8-1.器件选型：优先选择高Vth、高稳定性产品
优先选用初始Vth≥4V的碳化硅MOSFET，即使高温下Vth负漂移0.5V，仍能保持3.5V以上的阈值，大幅降低误触发风险。例如英飞凌4H-SiCMOSFET，其高温Vth漂移量可控制在0.2V以内，稳定性显著优于低Vth产品。
关注器件datasheet中的“高温Vth特性”参数，选择温度系数绝对值小（如<-0.3mV/℃）、HTRB测试后Vth漂移量<0.3V的产品，从源头降低高温影响。
8-2.驱动电路设计：增加抗干扰裕量，抑制误导通
采用“高压驱动+负压关断”方案：将驱动电压提升至18V（而非传统15V），增加过驱动电压（Vgs-Vth），确保高温下器件仍能充分导通；同时关断时施加-2~-5V的负压，抵消dv/dt耦合的正向电压，避免Vth降低后被误触发。
串联栅极电阻并优化布局：在栅极回路串联10~20Ω的电阻，减缓栅极电压上升速度，降低dv/dt产生的耦合电流；同时将功率回路与驱动回路PCB隔离，减少电磁干扰（EMI）对栅极的影响。
8-3.散热系统优化：从源头控制器件温度
强化功率模块散热设计：采用液冷（如电动汽车）或高效风冷（如充电桩），将器件结温控制在125℃以下（而非175℃上限）。例如，通过增加散热片面积、使用高导热系数的TIM（导热界面材料），可使器件结温降低30~50℃，直接减少Vth负漂移量50%以上。
避免器件过流：过流会导致导通损耗激增，引发结温快速升高（过流10%可使结温升高20℃）。需在电路中增加快速响应的过流保护（如电流采样+比较器），当电流超限时立即关断器件，防止温度失控。
8-4、驱动策略：动态补偿Vth漂移，适配温度变化
采用“温度自适应驱动”：通过NTC（负温度系数热敏电阻）实时监测器件温度，当温度升高时，动态提升驱动电压（如温度每升50℃，驱动电压从15V升至17V），补偿Vth负漂移，确保过驱动电压稳定。
多器件并联时的均流控制：针对并联应用，在每个器件栅极串联独立的微调电阻，根据高温下各器件的Vth差异调整驱动电流，确保各器件导通程度一致，避免局部过流。
结语
3V与4V的阈值电压差异，看似只是一个微小的参数差距，实则映射出碳化硅技术领域的代际鸿沟。国际厂商通过数十年积累，在界面控制与工艺精度上建立了难以逾越的壁垒，而国产器件则在追赶中选择了符合当前产业链水平的务实路线。
随着新能源汽车高压平台的普及和充电桩功率升级，市场对高Vth碳化硅器件的需求将持续增长。这既是挑战也是机遇——当国产产业链突破衬底缺陷、栅氧工艺、驱动适配等核心瓶颈后，3V到4V的跨越将水到渠成，中国碳化硅器件也将真正实现从'可用'到'好用'的质变。
