前言
电力电子行业的发展主要由能源效率提升、设备小型化以及应用场景严苛化三大引擎驱动，这对核心的功率半导体提出了明确要求：
极致高效化：全球能源转型背景下，任何一点效率提升都意义重大。例如，在光伏逆变器或工业电源中，功率器件1%的效率提升，可能意味着长期运营中节省巨额的电力成本。
高频化与小型化：设备越来越紧凑，要求功率半导体能在更高频率下工作。高开关频率可以显著减小系统中的电感、变压器等无源元件的体积和重量，从而实现更高的功率密度。
耐高压与耐高温：新能源汽车的800V平台是典型代表，直接要求功率器件具备更高的耐压能力。同时，高功率密度带来的散热挑战，要求器件本身能在更高结温下稳定工作。
高可靠性与成本控制：在汽车、工业、能源等关键领域，可靠性是底线要求。同时，性能的提升必须与系统总成本的优化相平衡，这要求器件在初始成本和因其高效、简化散热等带来的系统成本节约间找到最佳平衡点。
碳化硅（SiC）器件凭借耐高压、高频、高效的物理特性，悄然走进千家万户——从电动汽车的快速充电，到光伏储能的高效转换，再到工业电机的精密控制。过去，它因成本高、工艺难，多应用于在高端领域；如今，随着技术不断成熟与规模化生产加速，碳化硅（SiC）器件正从“特定应用”走向“普惠性”底层技术，推动整个电子电力系统向更高效、更小型、更可靠迈进。
碳化硅功率模块简介
碳化硅功率模块可以理解为一个“性能增强版的集成电源管理单元”。它通过把多个碳化硅芯片（主要是MOSFET芯片和二极管芯片）以及其他元件高密度地封装在一起，来实现电能的高效转换与控制。其核心优势根植于碳化硅这种第三代半导体材料宽禁带的物理特性，并解决分立器件在更高功率等级下遇到的瓶颈。。
碳化硅功率模块的优势非常明显，目前已经被广泛应用于电力电子、新能源汽车、医疗设备和工业自动化等领域。在新能源汽车领域，碳化硅功率模块可替代传统的硅基IGBT功率模块，实现电机驱动效率的提高和轻量化设计的要求。
MD3系统碳化硅功率模块产品
MD3系列是三相全桥碳化硅MOSFET模块，是基于客户的要求定制开发的一款款碳化硅功率模块，有风冷散热和水冷散热两种封装，可广泛用于重卡及各种大功率新能源车的电机驱动。作为主逆变器的应用带来了更高的逆变器效率、更小的系统尺寸、更低的系统成本和更长的行驶里程。
MD3模块的特点
1、采用真空回流焊工艺，AlSiC底板+低热值AlN绝缘陶瓷，最高工作结温175℃；
2、适用高温、高频应用，超低损耗；
3、参数范围：
VDS：650~1700V
ID：300~800A
RDS(on)：1.5~8.3mΩ

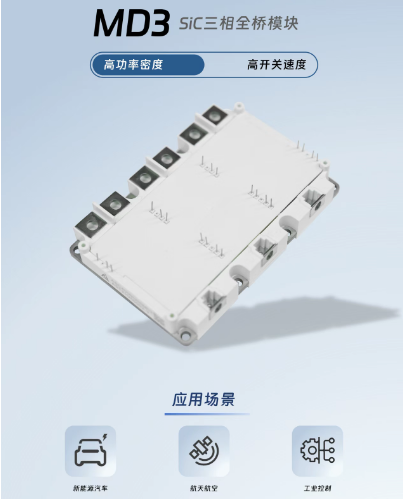

MD3模块产品图

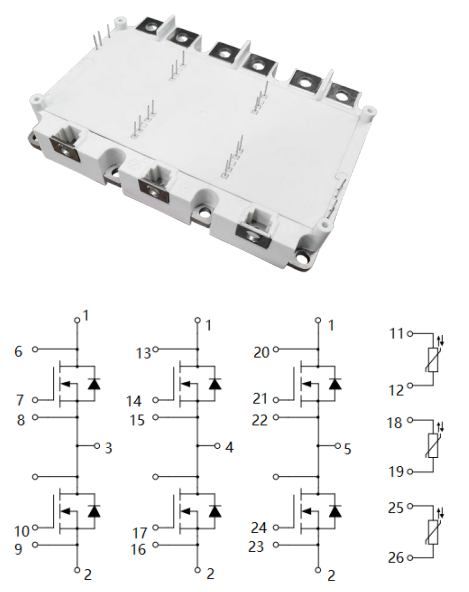

MD3模块拓扑图
MD3模块风冷式外框尺寸与实物图
MD3模块水冷式外框尺寸图与实物图
MD3模块+驱动板实物图
碳化硅功率模块核心优势：
与传统的硅基IGBT模块和硅基MOSFET模块相比，SiC模块的优势是颠覆性的，这主要源于碳化硅材料宽禁带的特性。
|
特性维度 |
优势解读 |
对系统设计的价值 |
|
1.高频开关能力 |
开关损耗极低，仅有硅IGBT的1/5~1/10。允许在几十kHz至数百kHz频率下高效运行。 |
减小无源元件体积 ：可显著减小滤波器、变压器的体积和重量，提升功率密度。 |
|
2.高耐温能力 |
最高结温可达175°C~200°C+，远高于硅器件的150°C。 |
降低散热需求 ：在相同功率下，散热器可以更小；或在相同散热条件下，输出功率更高。 |
|
3.低导通损耗 |
在高压条件下，SiCMOSFET的比导通电阻远低于硅IGBT，且没有IGBT的尾电流。 |
提升系统效率 ：尤其在部分负载条件下，效率提升非常明显，减少能源浪费。 |
|
4.优异的反向恢复 |
SiCSBD是多数载流子器件，几乎无反向恢复。 |
降低开关应力与EMI ：在桥式电路中，消除了二极管反向恢复带来的损耗和电压过冲，简化吸收电路设计。 |
|
5.模块封装优化 |
为SiC高频特性专门优化，采用低寄生电感设计，如叠层母排、开尔文连接等。 |
发挥SiC极限性能 ：抑制因高di/dt和dv/dt引起的电压过冲和振荡，使系统工作更稳定、可靠。 |
总结为三个关键词：高效率、高功率密度、高可靠性。
碳化硅功率模块关键应用场景
碳化硅功率模块的封装和结构多样化，在设计方面需要考虑材料的特性和应用场景的要求，选择最优的结构和参数。同时，还需通过设计优化减少能量损失和热效应，优化器件的电热特性和稳定性、成本等进行综合考虑，合适的就是最好的。
基于高频开关能力、高耐温能力、低导通损耗、优异的反向恢复、模块封装优化等优势，SiC功率模块正在以下核心领域快速替代传统硅基IGBT方案。
1、新能源汽车-主战场
- 优势：提升整车效率，延长续航里程（约5-10%）；允许使用更高转速的电机；高耐温性简化冷却系统。
- 现状：已成为高端电动车的标配，并正向主流车型渗透。
主驱逆变器：这是价值最高、性能提升最显著的应用。
- 优势：实现高频化，使OBC做得更小、更轻、功率更高；支持双向充电功能。
车载充电机：
- 优势：提升转换效率，减小体积。
DC-DC变换器：
2、可再生能源与储能
- 优势：提升转换效率至99%以上，直接增加发电收益；高频率允许使用更小的电感、电容，降低系统成本和体积。
- 场景：尤其在组串式逆变器中优势明显。
- 优势：与光伏逆变器类似，高效、高功率密度，支持双向高效能量流动。
光伏逆变器：
储能变流器：
3、工业驱动与电源
- 优势：更高的开关频率带来更快的动态响应和更精确的控制；低损耗减少电柜体积和冷却需求。
伺服驱动器与变频器：
不间断电源：
优势：提升整机效率（尤其在高负载时），减小体积和重量，对数据中心等应用极具吸引力。
工业电源：
优势：如焊接机、感应加热电源等，高频化带来设备小型化。
4、充电桩
- 优势：SiC模块是实现小体积、高功率充电桩的核心。它能将充电模块做得更紧凑，功率等级更高，以满足未来超充需求。
直流快充桩：
5、轨道交通与船电
- 优势：极高的可靠性和效率，减轻系统重量，符合轨道交通对节能和空间利用的极致要求。
牵引变流器：
给开发者的设计考量
采用SiC模块并非简单替换，需要系统级的重新设计：
1、门极驱动设计：
- 需要提供合适的门极电压（如+18V/-3V至+15V/-5V）。
- 要求驱动回路电感极低，以提供足够大的峰值电流并抑制振荡。
2、PCB与母排布局：
3、散热管理：
- 虽然SiC耐高温，但为了发挥其高可靠性，仍需优化的散热设计。
4、电磁兼容：
- 高dv/dt和di/dt会带来EMI挑战。需在源头（通过门极电阻调节开关速度）、传播路径（滤波、屏蔽）上进行综合设计。
总结
对于电力电子开发人员而言，碳化硅功率模块不再是未来的技术，而是当下提升产品竞争力的关键手段。它通过高频、高效、耐高温的特性，赋能电力电子系统实现功率密度和效率的跃升。理解其优势，并掌握与之配套的驱动、布局和散热设计，是成功将这一先进技术应用于实践的关键。
