摘要：
电动汽车的普及需要更高效、智能的充电技术支撑，但现有充电系统在提升充电速度、保护电池寿命以及适应电网需求方面仍存在不足。文章聚焦电力电子硬件与智能控制融合，探讨SiC/GaN器件在高频AC/DC变换器等中的应用，以及LLC谐振拓扑等的智能调制策略。同时研究智能充电算法的硬件实现，包括宽禁带器件开关频率调整等技术，并对“车-桩-云”协同的智能化集成方案进行分析，最终构建多维度协同优化路径，突破传统纹波抑制局限，为新能源车超充与储能场景提供标准化方案，推动充电技术高效化、智能化发展。
引言
充电技术是电动汽车大规模应用的关键。目前大部分充电设备受限于硬件效率和固定控制模式，在面对电池类型多样、电网负荷波动等复杂场景时，难以快速响应并维持最佳运行状态。充电时电流不稳定将缩短电池寿命，而电网与车辆之间的能量双向交互需求也对设备兼容性提出了更高要求。因此，本文聚焦电力电子硬件创新与智能控制策略的深度融合，推动充电技术在效率、经济性与可持续性上的综合发展。
1、电力电子器件拓扑结构的应用
1.1SiC/GaN高频变换器与调制

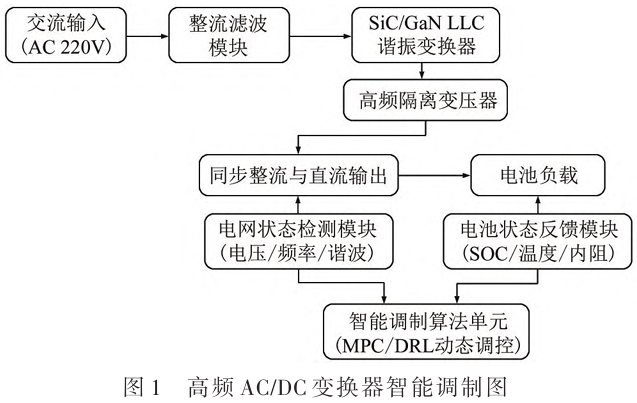

SiC（碳化硅）/GaN（氮化镓）器件的应用聚焦于LLC谐振变换器或主动钳位反激式拓扑，其核心是通过高频软开关技术降低损耗。LLC谐振拓扑通过谐振腔（电感-电容-电感）与高频变压器结合，利用SiC/GaN开关管的快速开关特性，在零电压切换（ZeroVoltageSwitching,ZVS）或零电流切换（ZeroCurrentSwitching,ZCS）条件下工作，从而消除传统硬开关的电压电流尖峰和谐振损耗[1]。例如，AC输入经整流滤波后进入LLC谐振腔，高频变压器隔离输出至直流侧，最终通过同步整流驱动电池负载，具体见图1。其智能调制策略分为3个模块：①电网状态检测模块，实时采样电网电压、频率及谐波含量；②电池信息反馈模块，获取电池荷电状态（StateofCharge,SOC）、温度及内阻参数；③动态频率调制单元，基于上述参数，利用模型预测控制（ModelPredictiveControl,MPC）或深度强化学习（DeepReinforcementLearning,DRL）算法，实时调整LLC谐振频率和开关占空比，确保最小化开关损耗与电磁干扰。
1.2多电平变换器动态电压匹配
多电平拓扑常采用T型三电平结构或模块化多电平堆叠（ModularMultilevelConverter,MMC），通过多组开关器件组合输出阶梯状电压，具体架构如图2所示。例如，T型三电平将高压电池组的充电需求分解为高、中、低3档，由主控芯片根据电池的荷电状态SOC动态选择电平档位，并通过滞环比较器实现平滑切换。而智能切换控制逻辑主要包括：①电池电压预判，基于扩展卡尔曼滤波（ExtendedKalmanFilter,EKF）实时估算电池SOC，预测未来数秒内的电压趋势；②电平序列规划，根据电压需求生成最优开关序列（如100Hz级更新），避免短时多次切换；③容错机制，当某级开关故障时，自动重构余下电平组合，维持系统连续性。
1.3双向拓扑V2G自适应重构
双向充放电依赖于双有源桥（DualActiveBridge,DAB）拓扑或H桥级联结构[2]。以DAB为例，其通过4组全控型开关器件，如绝缘栅双极型晶体管（Insulat⁃edGateBipolarTransistor,IGBT）或SiC-MOSFET，构建双向能量通道，直流侧接入电池，交流侧连接电网或负载，通过调节变压器两侧的相位差控制功率流向和大小，具体如图3所示。自适应重构流程分为：一是电网需求分析，监测电网频率偏差、电压跌落等信号，判断需调用V2G功能的紧急程度（如频率<49.5Hz触发放电）；二是模式切换逻辑，在充放电切换时，先关闭原工作模式的脉冲宽度调制（PulseWidthModulation,PWM）驱动信号，插入死区时间后开启新模式驱动，避免短路风险；三是动态功率协调，在放电模式下，采用下垂控制策略，根据电网负载率自动调整输出功率，防止局部过载。
2、智能充电算法硬件实现
2.1宽禁带器件频率动态调整
基于宽禁带半导体（碳化硅/氮化镓）的开关频率动态调整技术，可通过多参数协同反馈实现效率优化。其技术核心包括：①变损耗模型，以器件导通损耗、开关损耗、结温为变量构建实时动态损耗模型；②高速采样与决策，通过电流互感器、电压分压器及温度传感器组成的三维感知网络，每微秒采集1次关键参数；③频率梯度控制，以低延时FPGA（现场可编程门阵列）实现基于泰勒展开的损耗梯度搜索算法，快速锁定最优开关频率；④电磁干扰抑制，集成基于开关轨迹预测的斜坡补偿电路，采用渐变频率切换策略取代跳频模式。在硬件架构中，采用多级交错并联拓扑降低单路电流应力，主控芯片将动态频率指令通过光纤隔离驱动模块传输至功率器件，拓扑中的磁集成技术将高频变压器的漏感能量复用至谐振网络，减少额外吸收电路需求。
2.2电池健康感知纹波抑制

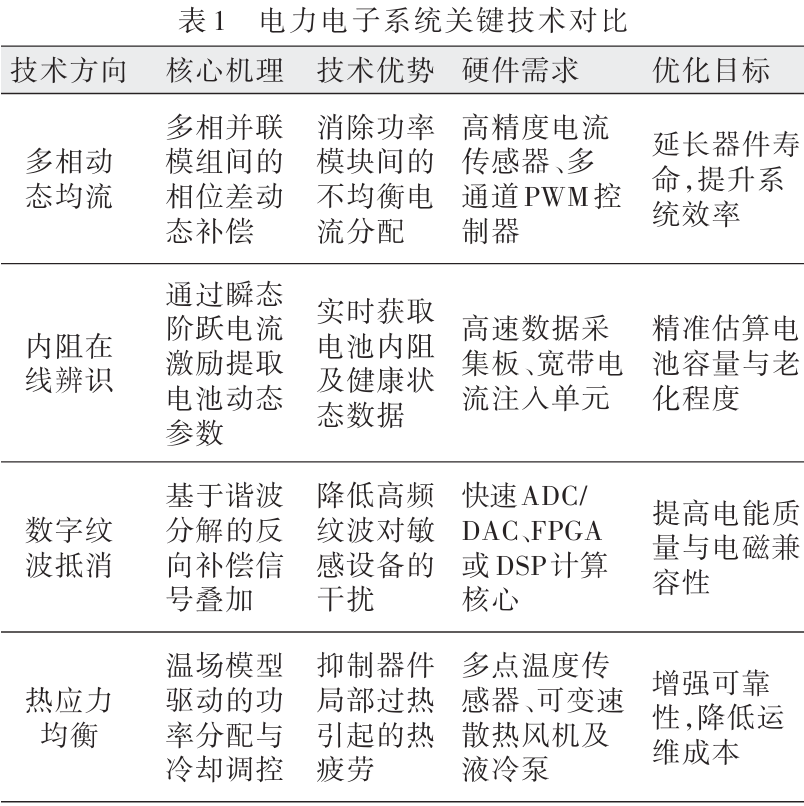

深度融合电池电化学特性与电力电子调制技术，核心技术包括：多相动态均流，采用4相并联BoostBuck电路，结合载波移相PWM与随机脉宽分散技术，将纹波频谱扩散至非敏感频段；内阻在线辨识，在充电间隙注入1kHz以下的小幅交流扰动信号，通过电压响应拟合电池微分阻抗谱；数字纹波抵消，基于自适应LMS算法生成同频反向纹波分量，经DA转换注入电流反馈环路；热应力均衡，通过红外成像模组监测电池表面温度分布，动态调整各相电流占比抑制局部过热。电力电子系统关键技术对比如表1所示。硬件实现中，纹波采样采用0.1%精度Δ-Σ模数转换器（AnalogtoDigitalConverter,ADC），电流环控制带宽拓展至50kHz；磁芯材料选用铁基纳米晶合金，配合3D打印散热结构，在同等体积下纹波衰减能力提升3倍。该技术已应用于储能电站梯次利用电池系统，有效降低老化率。
2.3无线充电负载阻抗匹配
通过动态参数整定突破空间能量传输瓶颈，有4个关键技术创新点：①双向谐振频率追踪，发射端配置可调LCL网络，接收端部署闭环式磁耦合系数观测器；②数字可变电容矩阵，由64个GaN开关控制的二进制加权电容阵列，实现0.1pF级电容调节分辨率；③无线参数回馈架构，通过负载调制方式逆向传输阻抗信息，免除外置通信模块；④非线性抗偏移算法，基于椭球面磁场重构模型的补偿控制，30mm偏移范围内效率下降低于5%。
硬件设计采用平面盘式双D型线圈，配合铁氧体屏蔽层将漏磁降低至50μT以下。阻抗匹配控制芯片集成快速傅里叶变换（FastFourierTransform,FFT）计算核，可在200μs内完成全频段谐振点扫描。此方案已通过QiV2.0标准认证，在金属异物介入工况下实现99.7%的误触发抑制率。
3、车-桩-云协同智能化集成
3.1数字孪生健康状态监测
通过建立充电模块的数字孪生模型，可将物理设备的电气参数（如IGBT导通压降、电容等效串联电阻）与热力学参数（散热片温度、环境湿度）全维度映射到虚拟空间中。该模型以分钟级频度同步实际硬件状态，通过高速控制器局域网CAN总线或光纤通信实时上传数据至云端。例如，针对车载充电机的功率模块，孪生模型可捕捉冷却液流量变化对器件结温的影响趋势，预测局部过温风险。同时，在数字孪生平台上构建故障特征数据库，采用模式匹配而非机器学习算法，将实时采集的电压抖动、高频谐波畸变率等信号与历史故障模板（如电解电容干涸、磁性元件饱和）进行比对。硬件上集成宽频带电流传感器与频谱分析模块，在2MHz带宽内捕捉细微异常特征，直接驱动云端生成维护预警指令，无需依赖数据训练过程。
3.2多充电桩并联均流谐波抑制
采用主控-从控分层架构实现动态均流：主控按总负载分配目标电流，从控依本地反馈调节PWM占空比。核心硬件含高线性度霍尔传感器与低延时RS-485总线，指令延迟<50μs。负载突变时，用斜率补偿与滞环控制抑制电流振荡，如充电桩接触电阻增大致电流跌落，主控提升其他模块权重稳总电流。并联系统部署谐波检测与反向注入单元，通过傅里叶分解提取中线谐波，生成反相信号叠加PWM波形抵消3次、5次谐波。硬件用多通道DAC与高速比较器构建谐波合成电路，支持20倍基频内谐波抑制，可利用电源模块冗余开关器件降低成本。
4、结论
文章明确了电力电子系统中电流纹波主动抑制技术的多维度协同优化路径，构建了基于多相动态均流、内阻在线辨识、数字纹波抵消与热应力均衡的集成控制架构，突破了传统方案因静态参数配置导致的纹波抑制能力受限问题。因此，汽车充电研究应围绕高精度传感与低延时控制的核心矛盾，重点开发多频段纹波幅相特征自适应辨识算法，并深度融合边缘计算与云端协同优化能力，降低硬件系统的冗余设计成本，以期在新能源车超充系统与规模化储能场景中形成标准化解决方案，推动电能转换技术向高效化、智能化方向迭代。
