摘要：
传统的三相PWM整流器需要6个功率开关管，由于同一桥臂的2个开关管之间有直通问题，增加了控制难度，且整体复杂。采用一种半控三相PWM整流拓扑，实现三相整流器，只需使用3个功率开关管，3个开关管都由同一个驱动信号控制，该驱动信号由专用的控制器产生，控制电路简单。使用SiC MOSFET作为功率开关管，搭建了实验样机。实验结果表明，整流器可在较高的开关频率下运行，电感和电容器大幅减少，从而减小了整流器的体积，降低了产品成本，提高了转化效率，且总谐波畸变率较小。
整流器是将交流电变换为直流电的设备，主要应用于工业、交通运输、可再生能源等领域。目前的整流技术可分为无源整流和有源整流两种。无源整流器仅使用无源元件实现整流，结构简单、成本低。常见的无源整流拓扑有六脉冲整流、多脉冲整流等，由于没有主动控制电路调节其工作状态，因此，无源整流器的功率因数低、输入电流低频谐波含量高，会对电网造成污染，另外无源整流器的输出电压不可控。有源整流器采用可控型的开关器件代替无源元件实现整流，通过控制开关器件的导通和关断，使输入电流与输入电压同相位，从而实现较高的功率因数和较低的谐波含量，并获得稳定的输出电压。与无源整流器相比，有源整流器能够减少电网低次谐波污染、提高电网侧的功率因数、输出电压稳定性更高，应用范围日益广泛。
传统的三相PWM整流器需要用到6个功率开关管组成三相桥，有直通问题，且控制较复杂。本文采用了只有3个功率开关管的半控三相PWM整流拓扑实现三相整流器，功率开关管采用SiC MOSFET。SiC器件具有耐高温、高压、导通电阻低的优点，与IGBT相比，SiC MOSFET的开关损耗低、开关速度快、开关频率高，有利于减小系统中电感、电容的体积，提高系统的功率密度，降低系统成本。本文中的SiC MOSFET驱动信号由电流型PWM控制器UC2844产生。电流型PWM控制系统具有电压、电流双闭环，根据反馈电流，调节输出脉宽，同时利用电压外环，最终实现对输出电压的稳定控制。
半控型三相PWM整流器功率开关管数量少，开关管的驱动信号由专用的控制器产生，结构简单，成本低，体积小，总谐波畸变率THD低，整体性能好。
1、拓扑电路图
半控三相有源PWM整流器的拓扑电路如图1所示，上桥臂使用二极管，下桥臂使用SiCMOS⁃FET，与全控型三相PWM整流器相比，半控型三相PWM整流器所使用的功率开关管减少了50%，成本下降。图1中，Lg1~Lg3为电网侧电感，L1~L3为整流器侧电感，C4~C6为滤波电容。电感Lg1~Lg3、电容C4~C6与电感L1~L3构成了LCL滤波器，电容C4~C6同时用于位移因数补偿，因为不增加位移补偿时，电感会导致电流相位滞后。上桥臂D1，D2，D3为二极管，下桥臂S1，S2，S3为SiC MOSFET，分别对下桥臂三路电流进行采样，用于电流型PWM控制器UC2844电流取样的输入。R1~R4为分压电阻，用于电压采样，C1和C2为纹波电容，C3为滤波电容。
2、工作原理
根据三相交流电压eA,eB,eC，将交流电的一个周期分成6个区域，每个区域60°，如图2所示。

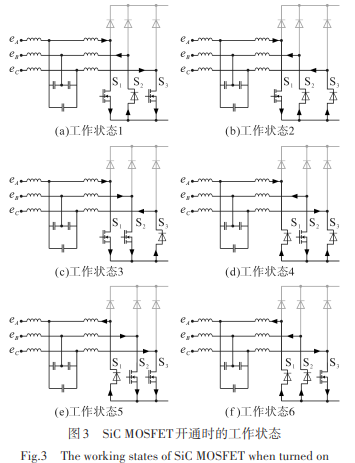

半控三相PWM整流器的工作原理如下：下桥臂的3个SiC MOSFET使用同一个驱动信号，当向3个SiC MOSFET施加开通信号后，共有6种工作状态，如图3所示，此时，负载电压由电容电压提供。
在区域1，A相和C相电压为正，B相电压为负，电流从S1，S3及S2的体二极管流过，工作状态如图3a所示。
在区域2，A相电压为正，B相和C相电压为负，电流从S1及S2，S3的体二极管流过，工作状态如图3b所示。
在区域3，A相和B相电压为正，C相电压为负，电流从S1，S2及S3的体二极管流过，工作状态如图3c所示。
在区域4，B相电压为正，A相和C相电压为负，电流从S2及S1，S3的体二极管流过，工作状态如图3d所示。
在区域5，B相和C相电压为正，A相电压为负，电流从S2，S3及S1的体二极管流过，工作状态如图3e所示。
在区域6，C相电压为正，A相和B相电压为负，电流从S3及S1，S2的体二极管流过，工作状态如图3f所示。
当向3个SiC MOSFET施加关断信号后，SiC MOSFET关断，电流开始续流。

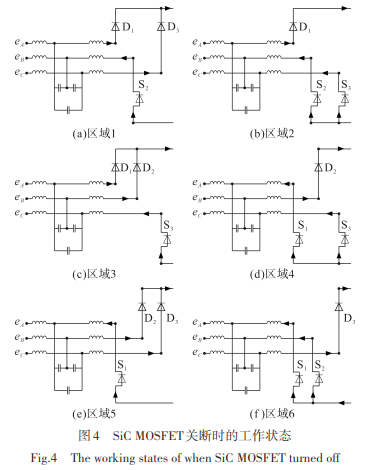

在区域1，上桥臂二极管D1，D3与下桥臂S2的体二极管组成续流通道，向直流侧电容充电，并给负载供电，相应的工作状态如图4a所示。流过二极管D1，D3的电流逐渐减小，其中的一路电流首先减到0，最后另外一路电流和流过S2体二极管的电流共同减小到0。
在区域2，上桥臂二极管D1与下桥臂S2，S3的体二极管组成续流通道，向直流侧电容充电，并给负载供电，相应的工作状态如图4b所示。流过S2，S3体二极管的电流逐渐减小，其中的一路电流首先减到0，最后另外一路电流和流过D1的电流共同减小到0。
在区域3，上桥臂二极管D1，D2与下桥臂S3的体二极管组成续流通道，向直流侧电容充电，并给负载供电，相应的工作状态如图4c所示。流过二极管D1，D2的电流逐渐减小，其中的一路电流首先减到0，最后另外一路电流和流过S3体二极管的电流共同减小到0。
在区域4，上桥臂二极管D2与下桥臂S1，S3的体二极管组成续流通道，向直流侧电容充电，并给负载供电，相应的工作状态如图4d所示。流过S1，S3体二极管的电流逐渐减小，其中的一路电流首先减到0，最后另外一路电流和流过D2的电流共同减小到0。
在区域5，上桥臂二极管D2，D3与下桥臂S1的体二极管组成续流通道，向直流侧电容充电，并给负载供电，相应的工作状态如图4e所示。流过二极管D2，D3的电流逐渐减小，其中的一路电流首先减到0，最后另外一路电流和流过S1体二极管的电流共同减小到0。
在区域6，上桥臂二极管D3与下桥臂S1，S2的体二极管组成续流通道，向直流侧电容充电，并给负载供电，相应的工作状态如图4f所示。流过S1，S2体二极管的电流逐渐减小，其中的一路电流首先减到0，最后另外一路电流和流过D3的电流共同减小到0。
3个SiC MOSFET所使用的共同驱动信号由电流型PWM控制器UC2844产生。系统采用电压电流双闭环控制，内环是电流环，外环是电压环，电流的变化和电压的变化都会使PWM输出脉冲占空比发生变化，电压电流双闭环的控制方式可改善系统的电压调整率，提高系统的瞬态响应速度，增加系统的稳定性。

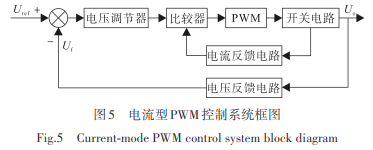

系统的控制原理是：给定电压与反馈电压经电压调节器运算，电压调节器的输出作为电流给定，电流给定与电流采样信号进行比较，输出占空比可调的PWM信号，从而使输出电压保持恒定。控制系统框图如图5所示。

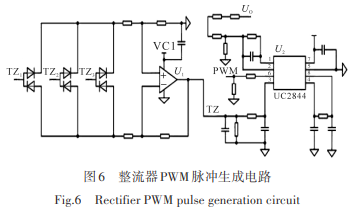

以UC2844为核心的整流器PWM脉冲生成电路如图6所示。
TZ1，TZ2，TZ3是下桥臂三路电流的采样信号，采样信号经二极管取最大值及运放调理后，输入到UC2844的电流取样管脚3。整流器输出的直流电压UO经电阻分压后连接到芯片的电压反馈输入管脚2，与芯片内2.5V基准电压的差经芯片内误差放大器放大后，作为门限电压，与电流取样管脚的输入信号一起输入到芯片内的比较器中。当电流取样管脚的电压超过门限电压后，比较器输出高电平触发芯片内的RS触发器，再经或非门后向外输出低电平，关断开关管，并保持该状态直至振荡器输出脉冲到触发器和或非门为止，PWM信号由芯片的6脚输出。
UC2844的振荡工作频率由4脚与8脚之间所接定时电阻、4脚与地之间所接定时电容设定，本设计实验表明开关管开关频率在50～100kHz之间比较合适。
3、关键器件参数计算
3.1、整流器侧电感计算
3.2、纹波电容器电容计算
4、实验验证

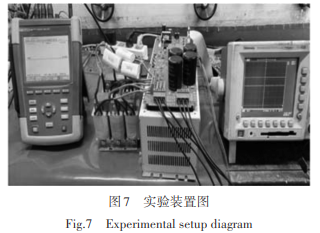

为验证上述理论分析，搭建了一台额定功率为7.5kW的实验样机，如图7所示，实验设备有三相调压器、示波器、谐波测试仪等。具体参数为：输入交流电压380V，输出电压UO=580V，开关频率50kHz，电容C3=820μF，电容C4=C5=C6=2μF，当冗余系数为1.25时，按照式（1）计算得到整流器侧电感L1=L2=L3=1.66mH，实际选取电感值为1.7mH。功率因数公式为

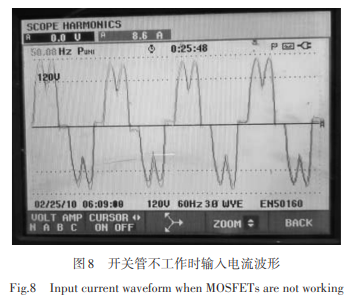

利用调压器将输入电压调至380V，在开关管不工作时，在输出侧加负荷测量输入电流波形，逐步增加至额定负载后，如图8所示，此时工作在无源整流状态下。根据式（3）计算得到功率因数为0.76，因无源整流状态下THDI的值较大，故功率因数小。

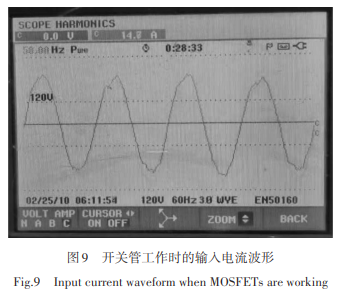

开关管工作时，在额定负载输出条件下输入电流波形如图9所示，通过谐波测试仪测量电流总谐波畸变率THDI为4.5%。根据式（3）计算得到功率因数为0.997。
实验表明，样机具有较低的电流总谐波畸变率和较高的功率因数，实验验证了本文所设计整流器技术路线的可行性。
5、结论
本文设计了一种基于碳化硅器件的三相有源整流器，该整流器的上桥臂使用二极管，下桥臂使用SiC MOSFET，工作在较高的开关频率下，从整体上节省了开关管数量，减小了系统中电感和电容的体积，开关管的驱动信号由专用的电流型PWM控制器产生，电路简单。本设计还存在一些不足之处，后续需进一步优化与完善。本整流器可用在不需要能量回馈的变频器、调速器、整流器等设备中，如电动汽车直流充电桩、工业整流等，尤其在工业整流中有很高应用价值。
