近些年来，我们越来越发现传统硅基器件（如Si MOS和Si IGBT）的性能已接近其材料理论极限，难以满足现代电力电子对高效率、高功率密度、高工作温度的苛刻要求。碳化硅作为宽禁带半导体，其固有的物理特性从根本上解决了这些瓶颈。另外加上汽车行业向电力驱动的转变也推动了碳化硅(SiC)应用的增长，也使设计工程师更加关注该技术的优势，并拓宽其应用领域。如今碳化硅(SiC)功率器件已经被广泛应用于服务器电源、储能系统和光伏逆变器等领域。
那么为什么说碳化硅能带来PFC技术革新呢？
从上图可以知道碳化硅材料本身具有高电子迁移率、高击穿电场强度、高热导率 等优异特性。这使得碳化硅功率器件（如SiC MOS和SiC肖特基二极管）具备很多非常优异的物理特性。比如：更低的导通电阻和开关损耗：即使在高温环境下，也能保持优异的导电性能，从而减少能量损耗。更高的工作结温：碳化硅器件可以在175°C甚至更高的温度下可靠工作，适应更苛刻的环境。更高的开关频率：碳化硅器件开关速度非常快，能显著提升PFC电路的开关频率。这使得无源元件（如电感和电容）的体积可以大幅减小，有利于提升电源系统的功率密度。“近乎零反向恢复”：这是碳化硅肖特基二极管的一个显著优点。传统硅基二极管在开关过程中存在反向恢复电流，会导致额外的损耗和电磁干扰(EMI)。碳化硅肖特基二极管几乎没有反向恢复问题，使得拓扑结构更简洁、效率更高的图腾柱无桥PFC在连续导通模式(CCM)下稳定高效运行成为可能。

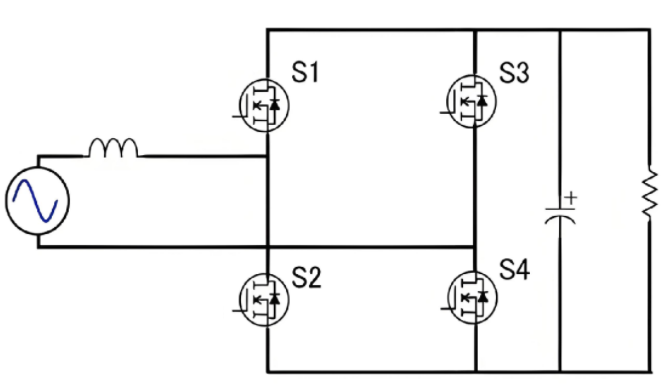

图片来自：Wolfspeed（全桥整流器从简单的无PFC发展到基本的无桥PFC）
因此将碳化硅器件应用于PFC电路，尤其是图腾柱无桥PFC拓扑，能带来多重优势。
1、极致效率提升：移除整流桥降低了传导损耗，碳化硅器件的低开关损耗和“零反向恢复”特性进一步减少了开关损耗。如图腾柱无桥PFC的峰值效率可达99%以上。
2、功率密度大幅提高：高频特性允许使用更小的电感器和滤波电容器。低损耗带来的低发热量可减小散热片尺寸甚至无需散热片。这使得单位体积内能提供更大的功率。
3、简化系统结构与潜在成本优化：虽然碳化硅器件本身成本相对较高，但它可能带来系统层面的成本优化，例如减少散热器大小、简化热管理、使用更小的无源元件等。从整体系统看，可能会降低总拥有成本(TCO)。
4、更优异的可靠性与高温性能：碳化硅器件的高热稳定性和高温工作能力，提升了系统在苛刻环境下的可靠性。
我们整理了一些传统PFC技术与采用碳化硅器件的PFC技术（特别是图腾柱无桥PFC）在一些关键特性上的对比，如下表所示：
|
特性 |
传统PFC技术(基于硅基器件) |
碳化硅增强型PFC(如图腾柱无桥PFC) |
|
典型拓扑 |
有桥升压PFC |
图腾柱无桥PFC等 |
|
导通损耗 |
较高（整流桥引入显著损耗） |
显著降低（移除整流桥） |
|
开关频率 |
相对较低（受限于硅器件性能） |
大幅提高（可达200kHz-250kHz甚至更高） |
|
效率 |
较低，峰值效率通常低于95% |
极高，峰值效率可超99% |
|
功率密度 |
较低（因频率低、散热需求大） |
显著提高（频率高、元件小、散热需求低） |
|
EMI表现 |
相对较差 |
更好（SiC器件反向恢复特性优） |
|
成本考量 |
器件成本低，但系统成本可能因散热等增加 |
器件成本较高，但系统成本可能因简化散热和结构而降低 |
|
典型应用 |
传统家电、工业电源 |
高端家电、数据中心、通信电源、电动汽车充电机(OBC)、新能源等领域 |
接下来我们将一个典型的图腾柱无桥PFC（这是SiC技术赋能的最典型拓扑）作为分析对象，分解其各个部分中碳化硅所起的作用以及带来的优势。
首先是开关器件：SiC MOS替代Si MOS / IGBT。其核心作用：高频开关的核心执行者。在图腾柱PFC的快桥臂中，它需要以高频（通常50kHz-250kHz）进行硬开关。所带来的优势有以下4点：
1、极低的开关损耗：这是SiC最革命性的优势。SiC MOSFET的开关过程（开通和关断）非常迅速，其开关损耗通常只有同规格Si MOSFET的1/5到1/10。这意味着在相同开关频率下，SiC系统的总损耗大幅降低，效率显著提升。
2、高频化能力：极低的开关损耗使得电路可以工作在高得多的频率（轻松达到200kHz以上，而传统硅基PFC通常在50-100kHz）。高频化是提升功率密度的关键前提。
3、低导通损耗：尤其是在高压应用中（如800V母线），SiC MOSFET的导通电阻（Rds(on)）具有显著优势，且其随温度变化小，高温性能好。
4、简化驱动与保护：虽然SiC MOSFET对驱动有特殊要求（如负压关断以防误导通），但其本身没有IGBT的电流拖尾现象，开关行为更“干净”，控制和保护更容易预测和实现。
然后是二极管：SiC SBD（肖特基势垒二极管）替代Si FRD（快恢复二极管）。其核心作用：在图腾柱PFC的慢桥臂或传统升压PFC中，作为升压二极管或续流二极管使用。带来的优势有以下3点：
1、“零”反向恢复电荷(Qrr)：这是SiC SBD的王牌特性。传统Si FRD在反向偏置时，会存在一个很大的反向恢复电流，这个电流会造成巨大的开关损耗和EMI噪声。由于Si FRD的巨大Qrr，使得传统的硅基图腾柱PFC无法工作在连续导通模式(CCM)下，因为反向恢复电流会导致直通短路，烧毁器件。而SiC SBD几乎没有反向恢复，使得高效率的CCM模式图腾柱PFC成为可能，彻底释放了该拓扑的潜力。
2、高温稳定性：SiC SBD没有PN结二极管的少子导通过程，因此不存在双极型器件的固有退化机制，可靠性极高。
3、低正向压降和开关损耗：进一步降低了系统的导通和开关损耗。
拓扑结构上图腾柱无桥PFC体现出了SiC器件（MOS+SBD）的卓越特性，解锁并普及了此前因技术限制而无法大规模商用的高效拓扑。其带来的优势：首先是消除了输入整流桥：传统PFC需要一个整流桥将交流电变为直流，整流桥的两个二极管导通压降（约1.4V）会产生固定导通损耗，尤其在低电压输入、大电流时损耗占比巨大。图腾柱PFC巧妙地利用开关管和二极管工作，完全省去了这个整流桥，传导损耗立竿见影地降低。其次是器件数量减少，效率提升：一个传统有桥PFC需要4个二极管+ 1个开关管+ 1个升压二极管。而一个SiC图腾柱PFC仅需2个开关管+ 2个二极管。更少的器件意味着更低的损耗和更高的可靠性。
SiC带来的高频化，直接决定了无源元件（电感器和电容器）的体积和重量。带来的优势：磁性元件（电感）体积显著减小：电感的体积与开关频率成反比。频率从50kHz提升到200kHz，理论上电感量可以减小到原来的1/4，从而使用更小的磁芯和更少的铜线，电感器的体积、重量和成本都得以大幅下降。这是提升功率密度的主要途径。滤波电容容量减小：更高的开关频率意味着纹波电流的频率更高，所需的滤波电容容量也可以相应减小，或者使用更小体积的陶瓷电容(MLCC)替代一部分电解电容。
SiC器件的高效率（低损耗）和高热导率，直接降低了系统的冷却需求。在热管理系统上面可以省去不少精力。带来的优势：散热器小型化或无需散热器：由于总损耗大幅降低，产生的热量更少。同时SiC芯片本身更容易将热量传导至外壳。这意味着可以使用更小的散热器，甚至在一些中低功率应用中采用自然冷却而无需散热器。这进一步减小了系统体积、重量和成本。
碳化硅材料凭借其优异的物理和电子特性，正在深刻地变革PFC技术。它使得像图腾柱无桥PFC这样高性能的拓扑结构得以广泛应用，显著提升了电源系统的效率、功率密度和可靠性。虽然碳化硅器件的成本目前仍高于传统硅基器件，但随着制备技术的不断进步、产能扩大和产业链的成熟，其成本正逐渐下降。成本问题迟早不会是问题。
总而言之，碳化硅不是对传统PFC技术的简单“优化”，而是一次“颠覆”。它通过其材料优势，赋能了更先进的拓扑，并通过高频、高效、耐热的特性， 带动了整个电源系统链条的革新，最终满足了数据中心、5G通信、新能源汽车等前沿领域对能源转换的苛刻要求。
