功率器件驱动电压对比
一、市场规模与发展趋势：高增长赛道的核心动力
1、市场规模现状
碳化硅MOS驱动芯片作为SiC器件的'控制中枢'，其市场规模随SiC产业链爆发同步扩张。据2025年行业报告数据，2025年全球SiC MOSFET芯片 及模块 市场规模 已达101.19亿元，中国市场占比22.1%，约22.4亿元 。驱动芯片作为关键配套部件，预计占SiC器件整体市场的15%-20%，对应全球市场规模 约15-20亿元，中国市场3-4.5亿元 。
2、核心增长驱动力
新能源汽车渗透率提升：800V高压平台成为主流，每辆新能源汽车SiC驱动系统需配套3-6颗驱动芯片，单车价值量达数百元。
光伏与储能升级：1500V光伏逆变器采用SiC方案后，驱动芯片需求增加30%，2025年全球光伏领域需求超千万颗。
工业领域节能改造：高压变频器、UPS等设备升级，推动工业级SiC驱动芯片年复合增长率超30%。
3、未来发展方向
集成化：驱动芯片与电源管理、保护电路集成，如英飞凌1ED3321MC12N集成有源钳位与欠压锁定。
高速化：共模瞬态抗扰度（CMTI）向500kV/μs突破，满足1MHz以上高频应用。
车规化：AEC-Q100 Grade 0认证成为车企核心要求，温度耐受范围扩展至- 55℃~150℃。
二、技术难点：制约国产替代的五大关卡
1、高可靠隔离技术突破难
隔离介质兼容问题：电容隔离需解决高温下介电常数衰减，变压器隔离面临磁芯损耗与体积平衡，国内产品隔离寿命仅为英飞凌的60%。
CMTI提升瓶颈：SiC开关速度达100kV/μs以上，驱动芯片需承受300V/ns以上共模瞬态干扰，国产芯片平均CMTI仅150kV/μs，国际龙头已达300kV/μs。
2、驱动电流动态响应要求苛刻
SiC MOS输入电容（Ciss）通常为IGBT的2-3倍，关断时需快速抽取栅极电荷，要求驱动芯片峰值灌电流≥6A。国内纳芯微NSI6601C达5A，而TI UCC21750已实现6A灌电流。
驱动回路寄生电感需控制在5nH以下，国内PCB设计工艺导致实际电感常超10nH，影响开关速度。
3、栅极电压精准控制挑战
SiC MOS阈值电压（Vth）仅2-4V，且随温度变化率达- 5mV/℃，需驱动芯片输出电压精度±0.5V以内。国产芯片电压波动普遍超±1V，易导致误导通。
负压关断电路设计复杂，-5V输出需兼顾驱动能力与功耗平衡，ADI ADUM4146采用自适应负压调节技术，功耗比国产方案低40%。
4、高温可靠性设计难题
车规级芯片需在125℃结温下稳定工作，国内产品在100℃以上时欠压锁定阈值漂移超8%，英飞凌产品仅3%。
栅极驱动管高温漏电流控制难，国产芯片漏电流是TI的5倍，导致静态功耗过高。
5、产业链协同不足
晶圆制造依赖8英寸高压工艺，国内中芯国际该工艺良率比台积电低10%以上 。
封装材料受制于进口，陶瓷封装的耐高温绝缘基板国内产能缺口达60%。
三、主要分类：从隔离方式到应用场景
1、按隔离方式分类
功率器件驱动隔离方式
1-1）光耦隔离：传统隔离方案，低成本但性能受限，利用 “光电转换” 实现隔离：输入侧的低压控制信号（如PWM）驱动发光二极管（LED）发光，输出侧的光敏三极管/二极管接收光信号并转化为电信号，再通过放大电路驱动SiC MOS 栅极。隔离层由 “LED - 光敏器件之间的空气/玻璃介质” 构成，实现高低压隔离。
1-1-2）关键性能参数（典型值）
1-1-3）优劣势分析
优势：
成本低：光耦器件工艺成熟，量产规模大，单价仅为电容 / 变压器隔离芯片的 1/3-1/2。
兼容性好：无需复杂外围电路，可直接适配 5V/3.3V 控制信号，入门门槛低。
隔离电压覆盖广：从 2500Vrms（工业低压）到 5000Vrms（中高压）均有成熟产品。
劣势：
CMTI 极低：仅 50-100kV/μs，无法满足 SiC 高频开关场景（共模 dV/dt 常达 150-300kV/μs），易受干扰导致输出误触发。
传播延迟大：100-500ns 的延迟会限制 SiC 的开关频率（通常≤20kHz），且增加死区时间设计难度，导致系统损耗上升。
寿命短：LED 存在光衰问题，长期高温工作（如 125℃）下寿命仅 10-15 年，无法满足车规级 15 年 / 20 万公里的寿命要求。
参数一致性差：不同批次光耦的电流传输比（CTR）波动可达 ±30%，导致多通道驱动时开关特性不一致，增加系统调试难度。
1-1-4）适用场景
低压、低频 SiC 应用：如 380V 工业变频器（开关频率≤20kHz）、小功率 SiC 辅助电源（功率≤10kW）。
成本敏感、对可靠性要求不高的场景：如家用光伏微型逆变器（无车规 / 长寿命要求）。
不推荐场景：800V 车规主驱逆变器、1500V 光伏集中式逆变器、高压储能变流器等高频高压场景。
1-1-5）典型型号
夏普：PC929（隔离 5000Vrms，CMTI 50kV/μs）
安森美：NCP1399（集成光耦隔离的 SiC 驱动方案，适用于 10kW 以下电源）
国产替代：亿光 EL817（隔离 2500Vrms，低成本入门级）。
1-2）电容隔离： 高频优解，平衡性能与成本
1-2-1）核心原理：利用 “电容的交流耦合特性” 实现隔离：输入侧的数字信号（PWM）经调制后转化为高频交流信号，通过 “隔离电容”（通常为二氧化硅或氮化铝介质）耦合到输出侧，输出侧解调电路将高频信号还原为原始驱动信号，驱动SiC MOS。隔离层由 “高耐压隔离电容” 构成，仅允许高频交流信号通过，阻断直流高压。
1-2-2）关键性能参数（典型值）
1-2-3）优劣势分析
优势：
CMTI 性能优异：150-250kV/μs 的抗扰能力可覆盖绝大多数 SiC 应用（如 1500V 光伏逆变器、800V 车规 OBC），有效抑制高频共模干扰；
传播延迟小：50-100ns 的延迟支持 SiC 高频开关（≤100kHz），减少死区时间，降低系统损耗；
寿命长、无衰减：无 LED 等易损耗器件，隔离电容寿命由介质特性决定，85℃/85% RH 环境下可达 25-40 年，满足车规 / 工业长寿命要求；
体积小、集成度高：隔离电容可与驱动电路单片集成（如采用 SOIC8 封装），比光耦 / 变压器隔离方案体积缩小 30%-50%；
成本适中：单价约为光耦的 2-3 倍，远低于变压器隔离芯片，性价比突出。
劣势：
直流隔离能力弱：隔离电容无法阻断直流电压，若高压侧出现直流漏电，可能通过隔离电容耦合到低压侧，需额外增加直流隔离保护电路；
高温稳定性需注意：125℃以上高温环境下，隔离电容的介电常数可能衰减 5%-10%，导致耦合信号强度下降，需选择车规级高温型号（如 AEC-Q100 Grade 1）；
不支持高压直流隔离测试：部分行业（如医疗）要求 “直流隔离耐压测试”，电容隔离方案需特殊设计才能满足，通用性略逊于变压器隔离。
1-2-4）适用场景
中高压、高频 SiC 应用：如 1500V 光伏逆变器（开关频率 50-100kHz）、800V 车规 OBC（功率 30-60kW）、工业高压变频器（690V/100kW）。
对体积、寿命有要求的场景：如新能源汽车车载 SiC 驱动（空间受限）、工业伺服驱动器（要求 20 年寿命）。
不推荐场景：需直流隔离测试的医疗设备、3000V 以上超高压场景（如 2000V 储能变流器）。
1-2-5）典型型号
纳芯微：NSI6601C（隔离 5700Vrms，CMTI ±150kV/μs，车规级）
ADI：ADUM4146（隔离 5700Vrms，CMTI 250kV/μs，高精度解调）
德州仪器：ISO7740（隔离 5000Vrms，CMTI 200kV/μs，工业级）
1-3）磁隔离/变压器隔离： 高压强隔离，极端场景首选
1-3-1）核心原理：利用 “电磁感应” 实现隔离：输入侧驱动电路将低压控制信号（PWM）转化为高频交流信号（通常为1-10MHz），驱动 “隔离变压器”（初级绕组），变压器次级绕组通过电磁感应获取能量和信号，输出侧整流滤波及解调电路将高频信号还原为驱动信号，同时为输出侧提供隔离电源。隔离层由 “变压器铁芯 /绕组间绝缘层” 构成，通过电磁耦合实现高低压隔离，同时传递信号和能量。
1-3-2）关键性能参数（典型值）
1-3-3）优劣势分析
优势：
隔离电压极高：5000-10000Vrms 的隔离能力可覆盖超高压 SiC 应用（如 2000V 储能变流器、5000V 高压电机驱动），满足强电隔离要求。
CMTI 顶级：250-400kV/μs 的抗扰能力是三者中最强的，可应对 SiC 极端高频开关场景（共模 dV/dt 达 300-400kV/μs），如 800V 车规主驱逆变器。
直流隔离能力强：变压器绕组间绝缘层可完全阻断直流电压，无需额外直流保护电路，安全性更高。
支持 “信号 + 电源” 一体化隔离：隔离变压器可同时传递驱动信号和输出侧工作电源，无需额外设计隔离电源，简化外围电路。
稳定性极强：变压器铁芯和绕组采用耐高温材料（如聚酰亚胺绝缘），-55℃~150℃宽温范围内性能波动≤3%，车规级可靠性突出。
劣势：
成本高：隔离变压器设计复杂，且需与驱动电路多芯片组合（如变压器 + 驱动 IC + 电源管理 IC），单价约为电容隔离的 3-5 倍（如 TI UCC21750 + 隔离变压器方案约 120 元）。
体积大、重量重：隔离变压器需独立封装（如 EE 型、PQ 型磁芯），导致整体方案体积比电容隔离大 50%-100%，重量增加 2-3 倍，不适合空间受限场景。
传播延迟受变压器带宽限制：虽然典型延迟 30-80ns，但高频下（如＞1MHz）变压器带宽不足，可能导致信号失真，需匹配变压器频率特性。
电磁辐射大：高频变压器工作时会产生电磁辐射，需额外增加屏蔽罩，进一步增加体积和成本。
1-3-4）适用场景
超高压、高可靠性 SiC 应用：如 800V 车规主驱逆变器（功率 100-200kW）、2000V 高压储能变流器、5000V 高压电机驱动。
对隔离安全性要求极高的场景：如医疗设备（需 10000Vrms 隔离）、航空航天 SiC 驱动（宽温 + 强抗扰）。
不推荐场景：成本敏感的低压应用、体积受限的车载辅助驱动（如 SiC 小功率 DC/DC）。
1-3-5） 典型型号
德州仪器：UCC21750（车规级，需搭配隔离变压器，CMTI 200kV/μs）
英飞凌：1ED3321MC12N（工业级，集成变压器隔离，CMTI 300V/ns）
三菱：MCD2600（高压级，隔离 10000Vrms，适用于 5000V SiC 应用）
2）按通道数分类
单通道：如SiLM5350，适用于低侧驱动或模块化设计。
双通道：如SiLM8260，集成高低侧驱动，简化半桥拓扑设计。
多通道：如英飞凌1ED4417C12N08F，四通道设计，适配三相逆变器。
3）按应用等级分类
工业级：隔离电压3000-5000Vrms，温度范围- 40℃~125℃，如NSI6601C。
车规级：隔离电压5700Vrms以上，AEC-Q100认证，如UCC21750。
军用级：宽温- 55℃~150℃，抗辐射设计，如ADI ADUM5400。
四、国内外厂商主流型号、差异与优劣势
1、国内外主要厂商
2、核心差异对比
技术积累：国际厂商拥有10年以上SiC驱动研发经验，国内企业平均不足5年，如TI的UCC系列经过三代迭代，国产型号多为初代产品。
生产保障：英飞凌与台积电深度合作，晶圆产能稳定，国内厂商受限于代工资源，交货周期波动大（8-24周）。
生态适配：TI联合安森美推出SiC驱动+器件套装，国内厂商多需客户自行匹配，调试周期增加20%。
五、关键参数解析：从基础指标到性能核心
1、基础电气参数
隔离电压（VISO）：车规级需≥5700Vrms（如UCC21750），工业级≥3000Vrms（如NSI6601C），需满足UL1577认证要求。
电源电压范围（VDD）：驱动侧电压通常12-24V，输入侧3.3-17V，宽压设计适配多场景（如IVCR1801A支持9-24V）。
驱动电流（Isource/Isink）：源电流决定开通速度，灌电流影响关断损耗，大功率SiC需≥6A灌电流（如UCC21750达8A）。
2、动态性能参数
传播延迟（td）：UCC21520仅55ns，SiLM8260为70ns，延迟越小越利于减小死区时间。
共模瞬态抗扰度（CMTI）：核心指标，需≥150kV/μs，英飞凌1ED3321MC12N达300kV/μs，可抑制高频串扰。
上升/下降时间（tr/tf）：在10nF负载下，UCC21750 tr=35ns，tf=30ns，快速开关可降低损耗。
3、保护功能参数
欠压锁定（UVLO）：开启阈值通常9V，关断阈值7V，回差需≥2V防止频繁切换（如NSI6601C有9V/13V选项）。
退饱和保护（DESAT）：检测时间需< 100ns，UCC21520响应时间80ns，可快速切断短路电流。
有源米勒钳位：SiLM8260集成该功能，关断时钳位栅压≤0V，防止误导通。
4、环境适应性参数
结温范围（Tj）：车规级- 40℃~150℃，工业级- 40℃~125℃，高温下参数漂移需< 5%。
隔离寿命（tISO）：在85℃/85% RH条件下，国际产品≥40年，国产约25年。
六、SiC与IGBT驱动六大核心差异
七、工程师选型指南
1、明确应用场景基线
电压等级匹配：650V SiC选隔离3000Vrms芯片（如SiLM5350），1200V选5000Vrms以上（如UCC21520）。
功率等级适配：10kW以下用5A驱动（NSI6601C），50kW以上需10A驱动（SiLM8260）。
环境参数锁定：车规选AEC-Q100认证（UCC21750），工业高温选125℃以上结温型号。
2、核心参数优先级排序
CMTI：高频应用（>100kHz）优先选≥200kV/μs型号。
驱动电流：根据SiC器件Ciss计算，Isink≥2×Qgd/tr（Qgd为栅漏电荷）。
保护功能：短路风险高的场景必选DESAT +米勒钳位（如UCC21520）。
3、成本与供应链平衡
批量生产优先国产替代：NSI6601C价格仅为ADUM4146的1/2，且交货周期短4周。
高端应用谨慎验证：车规主驱建议先用国际型号量产，同步测试国产替代型号稳定性。
4、典型场景选型实例
光伏逆变器（1500V/20kW）：NSI6601C（高CMTI、低成本、宽温）+开尔文连接。
新能源汽车OBC（800V/30kW）：UCC21520（车规认证、强驱动、快保护）+负压关断电路。
工业变频器（690V/50kW）：SiLM8260（双通道、米勒钳位、高集成）+无感栅极电阻。
5、重点型号横向对比

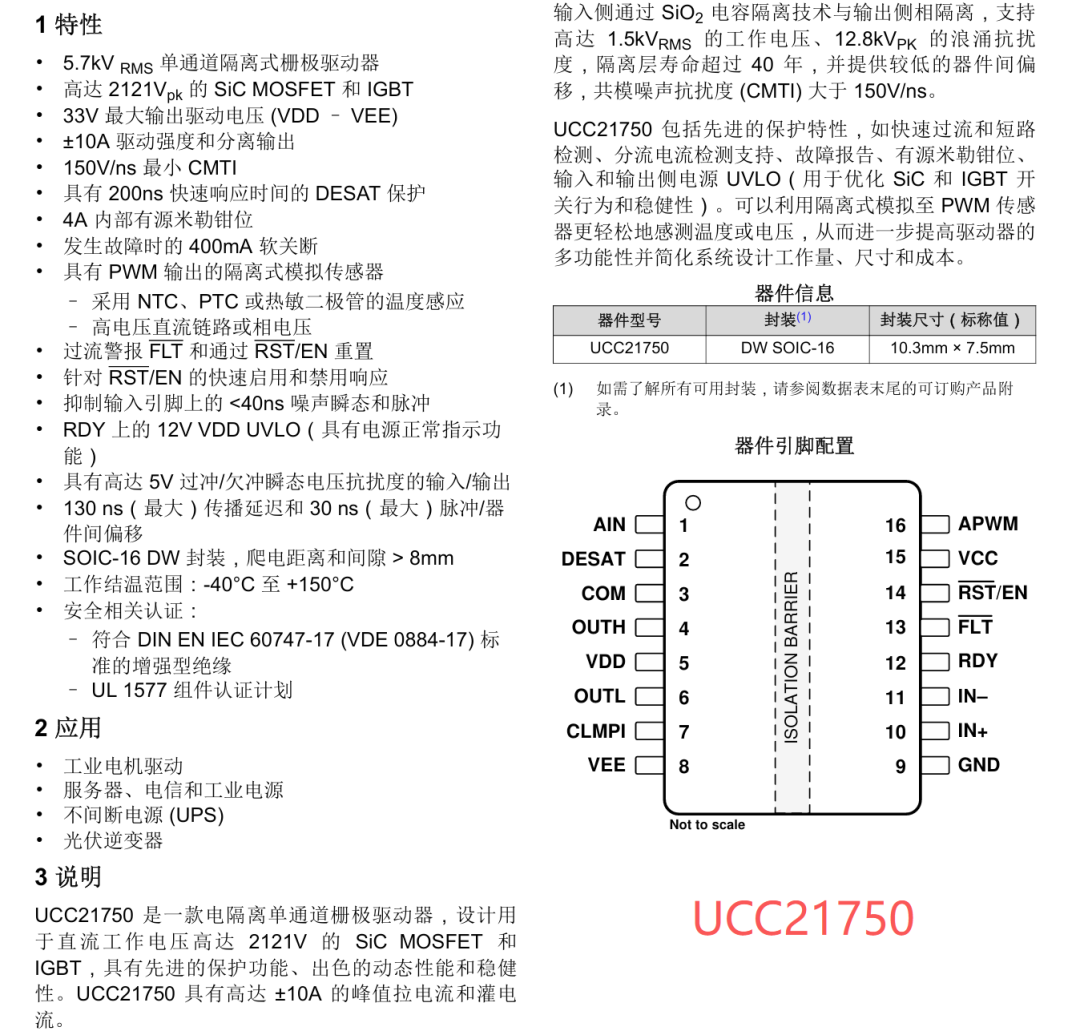

UCC21750：车规级单通道“全能王”
驱动电压 ：33V（VDD-VEE）
输出电流 ：±10A（分离输出）
CMTI ：150V/ns
保护功能 ：DESAT检测（200ns响应）、有源米勒钳位（4A）、软关断（400mA）、隔离式温度采样（PWM输出）
应用 ：车载主驱、光伏逆变器、工业电机
优势 ：功能最全，适合高端SiC模块驱动
UCC21520：双通道经典，兼容王者
驱动电压 ：25V
输出电流 ：4A拉/6A灌
CMTI ：125V/ns
死区时间 ：可编程（20ns~1μs）
认证 ：车规AEC-Q100，5.7kVRMS隔离
应用 ：半桥/全桥、DC-DC、充电桩
优势 ：双通道灵活配置，车规认证
劣势 ：无DESAT保护，需外部保护电路
NSI6601C：国产替代“黑马”
兼容性 ：Pin-to-Pin兼容UCC21520
CMTI ：150V/ns（优于UCC21520）
隔离耐压 ：5.7kVRMS
成本 ：比TI低20~30%
应用 ：光伏、储能、工业电源
优势 ：性价比高，交期短
劣势 ：品牌认知度低，车规认证进行中
SLMi5350：国产单通道高端替代
兼容性 ：兼容UCC21750
输出电流 ：±10A
CMTI ：150V/ns
保护功能 ：DESAT、米勒钳位、软关断
应用 ：车载主驱、高压DC-DC
优势 ：功能对标TI，成本更优
劣势 ：车规认证尚不完整
八、应用注意事项：规避失效风险
1、负压关断电路设计：必须采用- 3~-5V关断电压，推荐使用专用负压电源模块（如BTP1521P），避免电阻分压导致的电压波动。负压回路寄生电感≤3nH，布线需靠近驱动芯片输出端。
2、栅极电阻优化：采用开尔文连接的对称布局，栅极电阻选用0402封装无感电阻（如Vishay CRCW系列）。开通电阻（Rgon）与关断电阻（Rgoff）独立设计：Rgoff=0.8×Rgon，平衡开关速度与过冲。
3、PCB布局关键规则：驱动环路面积≤2cm²，栅极线与功率线间距≥3mm，避免交叉。隔离区爬电距离≥8mm（5000Vrms隔离），采用开槽隔离增强安全性。
4、电源滤波设计：驱动电源输入端并联10μF电解电容+ 0.1μF陶瓷电容，电容距离芯片VDD引脚≤5mm。负压输出端增加RC滤波（10Ω+100nF），抑制高频噪声。
5、保护功能调试：DESAT检测电阻需根据SiC额定电流调整，通常RDESAT=0.1×VCE (sat)/IC。欠压锁定阈值需留10%余量，避免高温下误触发。
6、热管理措施：车规级芯片需贴装散热垫，散热面积≥1cm²，结温控制在125℃以下。多芯片布局时间距≥5mm，避免热耦合。
7、抗干扰强化：控制信号采用屏蔽双绞线，屏蔽层单端接地。驱动芯片附近设置接地过孔，接地阻抗≤1Ω。
8、老化测试验证：批量应用前需进行1000小时高温高湿老化（85℃/85% RH），测试参数漂移≤5%。进行10万次开关循环测试，检查隔离性能衰减情况。
