摘要：
功率电子器件在不间断电源(UPS)系统中的应用及其性能表现是一个值得深入探讨的主题。UPS系统的基本结构和工作原理为理解功率电子器件的作用奠定了基础。各类功率电子器件，如IGBT、MOSFET等，在UPS系统中发挥着关键作用。通过对比分析不同器件的特性，可以评估它们在效率、可靠性、功率密度等方面的性能表现。新型宽禁带半导体材料（如SiC、GaN）的出现为UPS系统带来了新的发展机遇。功率电子器件在提升UPS系统整体性能方面起着至关重要的作用，其未来发展趋势将持续影响UPS技术的进步。
随着现代社会对电能质量和供电可靠性要求日益提高，不间断电源(UPS)系统在关键基础设施中扮演着至关重要的角色。功率电子技术的革新，尤其是先进功率器件的应用，为UPS系统性能的提升带来了突破性进展。本文旨在深入探讨功率电子器件在UPS系统中的应用现状，全面评估其在效率、可靠性和功率密度等方面的性能表现。
1、UPS系统中的功率电子器件
1.1UPS系统的基本结构与功率电子器件的作用
UPS系统通常由整流器、逆变器、电池组和静态旁路开关构成（详见图1）。整流器将交流电转换为直流电，为电池充电并为逆变器供电。逆变器将直流电转换回交流电，为负载提供稳定电源。功率电子器件在这些关键部件中扮演核心角色。
1.2常用功率电子器件类型及其特性
UPS系统中常用的功率电子器件包括IGBT、MOSFET、二极管和晶闸管。IGBT结合了MOSFET的高输入阻抗和双极型晶体管的低导通损耗特性，适用于中高压、大电流应用。其典型参数包括：击穿电压600V-6.5kV，电流额定值几十到几千安培，开关频率可达20kHz。MOSFET具有更高的开关速度，适用于低压大电流场合，其导通电阻可低至几毫欧，开关频率可达数百kHz。快恢复二极管在UPS中用于整流和续流，其反向恢复时间可低至几十纳秒。晶闸管虽然开关速度较慢，但具有大电流承载能力，常用于静态转换开关[1]。
2、功率电子器件在UPS系统中的具体应用
2.1整流器中的功率电子器件应用
UPS系统整流器采用功率因数校正(PFC)技术，IGBT或MOSFET作为核心开关器件。典型的BoostPFC电路通过高频PWM控制，实现近似正弦的输入电流波形，功率因数达0.99以上，总谐波失真(THD)降至5%以下。大功率UPS系统常用三相Vienna整流器拓扑，使用6个IGBT/MOSFET和18个二极管，实现双向能量流动。Vienna整流器采用空间矢量PWM技术，实现低开关损耗和高效率[2]。
2.2逆变器中的功率电子器件应用
UPS逆变器核心是全桥逆变电路，由四个IGBT或MOSFET构成。通过PWM控制策略进行高频开关，生成高质量交流波形。控制方法包括SPWM和SVPWM，后者可提高直流母线电压利用率，减少开关损耗，典型的开关频率范围为10~20kHz。大功率UPS常用三电平NPC结构，每相使用4个IGBT和2个钳位二极管，可产生三个电压电平，降低滤波器要求，输出电压THD可控制在2%以下[3]。逆变器采用双闭环控制结构，包括内环电流控制和外环电压控制。
3、UPS系统中功率电子器件的性能分析
3.1效率与功耗分析
为评估功率电子器件在UPS系统中的性能，设计了综合测试平台，用于分析10kVA三相UPS系统的效率与功耗特性。测试平台配置如下：
（1）高精度功率分析仪：YokogawaWT5000，精度±0.01%。
（2）热像仪：FLIRT1020，温度分辨率0.02℃。
（3）数据采集系统：NationalInstrumentsPXIe-1085，采样率2MS/s。
实验方案设计如下:
（1）效率测试：在25%到100%负载范围内，以25%为步进，测量整机效率和各级功率变换单元的效率。这种梯度测试方法可以全面评估UPS系统在不同负载条件下的性能表现，特别是在轻载和重载条件下的效率变化。
（2）温度分布测试：利用热像仪和温度传感器，在不同负载条件下记录关键器件的温度分布。这项测试对于评估散热设计的有效性和识别潜在的热点至关重要，有助于优化热管理策略。
分别测试采用传统IGBT和SiCMOSFET的方案。实验结果如表1所示。SiCMOSFET和SiIGBT方案在不同负载条件下的效率对比见图2。
3.2可靠性与寿命评估
为全面评估功率器件在UPS系统中的可靠性和寿命特性，设计并实施一套综合的测试方案，包括加速老化试验和长期现场监测。这种方法使能够在较短时间内获得可靠的寿命数据，同时也能反映实际应用环境中的性能表现。
加速老化试验设置如下：
（1）环境箱：ESPECESX-4CA,温度范围-40℃~150℃，湿度范围20%~98%RH。
（2）温度循环：-40℃~125℃，2小时/循环。
（3）湿度：85%RH。
（4）样本：100个SiCMOSFET模块和100个等效IGBT模块。
（5）电气应力：使用KeysightN8937A程控电源和Chroma63800系列电子负载模拟实际工作条件。
3.3功率密度与热管理特性
实验验证：
（1）构建1:1比例的UPS原型，装配多个PT100温度传感器和K型热电偶。这种大规模原型的使用确保了实验结果能真实反映实际系统的性能。
（2）测试环境：ESPECWalk-in温度试验箱,温度范围5℃~50℃。这个宽广的温度范围允许我们评估系统在不同环境条件下的性能表现。
（3）冷却方案：传统风冷、微通道液冷和相变材料复合冷却。这三种方案代表了从传统到先进的冷却技术演进，使我们能够全面评估SiCMOSFET在不同冷却条件下的性能。
（4）使用FLIRT1020热像仪捕获整机温度分布。高精度的热成像技术使我们能够直观地观察和分析系统的热点分布，为冷却系统优化提供直接依据。
实验结果表明（见表2），采用SiCMOSFET和优化的电路拓扑，功率密度达到8kW/L，比传统方案提升60%。创新的相变材料与微通道液冷相结合的散热方案，在脉冲负载下将温度波动控制在±5℃以内。
4、UPS系统功率电子技术的优化与创新
4.1新型半导体器件在UPS中的应用与性能优化

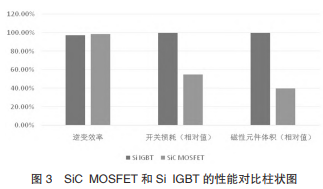

在50kW三相UPS原型中，采用1200V/100ASiCMOSFET模块替代SiIGBT，逆变效率从97.2%提升至98.8%。优化栅极驱动电路，采用双极性+20V/-5V驱动，将开关损耗降低45%。通过精确控制dv/dt为50V/ns，抑制了寄生振荡，降低EMI。热设计采用直接铜键合（DBC）基板，热阻降至0.08℃/W。辅助电源使用650VGaNHEMT，DC-DC变换效率达97.5%，开关频率500kHz。准谐振拓扑实现零电压开关，磁性元件体积减小60%。结合SiC高温特性，冷却系统简化为自然对流[5]，SiCMOSFET和SiIGBT的性能对比见图3。
4.2UPS智能控制系统与高频设计技术
开发基于XilinxZynqUltraScale+MPSoC的智能控制系统（系统框架见图4）。FPGA实现PWM生成和保护逻辑，响应时间<100ns。ARM核心执行高级算法和通信功能。实时以太网协议实现多模块同步，抖动<1μs。模型预测控制（MPC）将动态响应优化至2ms。
5、结论
研究深入分析了功率电子器件在UPS系统中的应用及性能，得出以下结论：
（1）SiCMOSFET方案显著提升了UPS系统效率，整流器效率达98.5%，整机效率在宽负载范围内保持在96%以上，优化PWM策略有效提高了轻载效率。
（2）SiCMOSFET方案大幅提高了UPS系统的可靠性，MTBF达150,000小时，优化设计和新工艺显著降低了故障率，预测10年使用寿命内累积故障率低于2%。
（3）采用SiCMOSFET和创新散热方案，UPS功率密度提升60%达8kW/L，温度控制精度大幅提高，同时实现了磁性元件体积和散热器重量的显著减少。
（4）新型半导体器件在UPS中的应用极大提升了系统性能，SiCMOSFET将逆变效率提高到98.8%，GaN器件实现了高效率高频运行，同时显著改善了EMI性能和热管理效果。
（5）UPS智能控制系统与高频设计技术的创新实现了快速响应、高精度控制和卓越的系统可靠性，同时高频设计技术克服了多项技术挑战，保证了系统在广范围负载下的高效率运行。
