在开关电源（如AC-DC整流器、DC-DC转换器）中，Si（硅）、SiC（碳化硅）、GaN（氮化镓）器件是核心开关元件，其性能差异源于材料的 “禁带宽度”（宽禁带材料SiC/GaN比传统Si更耐高压、高温、高频），最终决定了电源的效率、功率密度、成本和适用场景。以下从作用和性能两方面分别解析，并通过对比明确选型逻辑。
一、Si（硅）器件传统开关电源的 “基石”
Si器件是目前应用最广泛的开关元件，核心类型为Si MOSFET（金属-氧化物半导体场效应晶体管）和Si IGBT（绝缘栅双极型晶体管），分别覆盖中低压和高压场景。
1、核心作用
作为开关电源的 “电能转换开关”，承担 “导通 /关断” 电流的核心功能，实现输入电能到输出电能的电压/电流调节，具体应用场景包括
中低功率场景消费电子（手机5V/2A充电器、笔记本65W电源）、家用小电器（微波炉、洗衣机电源模块），主要用 Si MOSFET （电压< 600V，功率< 100W）。
中高功率场景工业中压电源（如380V输入的电机驱动器）、传统光伏逆变器（<50kW），主要用Si IGBT（电压600V-1700V，功率100W-1MW）。
2、关键性能

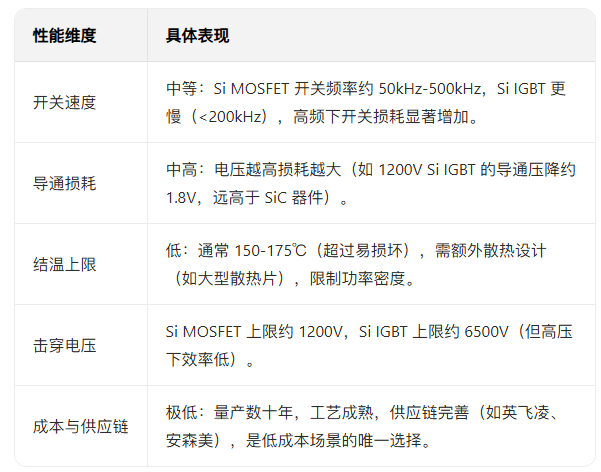

Si器件的性能特点由传统硅材料特性决定，核心是 “技术成熟、成本低，但高频/高压/高温性能受限”
二、SiC（碳化硅）器件高功率/高压场景的 “升级者”
SiC是典型的宽禁带材料（禁带宽度3.26eV，是Si的3倍），核心器件为SiC MOSFET和SiC SBD（肖特基势垒二极管），主打 “高压、高温、高功率” 场景，替代传统高功率Si IGBT。
1、核心作用
解决Si器件在高功率、高电压场景下的 “低效、大体积” 问题，主要应用于
新能源汽车车载高压OBC（车载充电器，如800V平台）、DC-DC转换器（将高压电池1000V转为低压12V），用SiC MOSFET 可降低损耗30%以上，延长续航。
光伏/储能100kW以上大功率光伏逆变器（输入电压1500V）、储能变流器（PCS），SiC器件可提升效率至98.5%以上，减少散热体积。
工业/轨道交通高压电机驱动器（如3kV输入）、轨道交通牵引电源，耐受高温（如机舱环境150℃），无需额外散热。
2、关键性能
SiC器件的核心优势是 “高压、高温、低损耗”，但成本较高
三、GaN（氮化镓）器件高频/小型化场景的 “革命者”
GaN也是宽禁带材料（禁带宽度3.4eV），核心器件为GaN HEMT（高电子迁移率晶体管），主打 “高频、低寄生、小型化”，替代中低压Si MOSFET，核心优势是 “MHz级频率下的超低损耗”。
1、核心作用
解决Si器件在 “高频、小型化” 场景下的 “体积大、效率低” 问题，主要应用于
消费电子快充手机/笔记本高频快充（如65W-200W，如小米120W GaN 充电器），GaN器件支持2MHz以上频率，可将变压器体积减小50%，充电器从 “砖头” 变 “口红”。
通信电源5G基站的分布式电源（要求小体积、高频率），GaN器件可提升效率至97%以上，减少基站机房占用空间。
航空航天小型化电源模块（如卫星、无人机），GaN器件的高功率密度（比Si高2倍）可满足严苛的空间限制。
2、关键性能
GaN器件的核心优势是 “高频、低寄生、小体积”，但击穿电压和可靠性仍需优化
四、三者核心性能与应用场景对比
为更清晰区分，下表汇总三者关键差异
五、选型建议
开关电源选型的核心是 “匹配场景需求，平衡效率与成本”
1、低成本、低功率（<100W）、低频（<500kHz）
优先选Si MOSFET（如普通手机 5V 充电器、家用小电器电源）。
2、高功率（>100kW）、高电压（>1200V）、高温
必选SiC 器件（如 800V 车载 OBC、1500V 光伏逆变器），效率和可靠性优先。
3、中功率（100W-100kW）、高频（>500kHz）、小型化
首选GaN 器件（如 65W-200W 快充、5G 基站电源），体积和高频效率优先。
