元胞Cell布局是功率半导体的核心设计要素，直接影响了导通电阻、开关速度、耐压以及可靠性等电气性能。不同的元胞设计通过优化载流子分布、电流路径、电场分布等使得器件在某些性能上有达到优化。
所以，早期研究人员对功率MOS和IGBT提出并验证了多种元胞设计的布局：
阴影部分为多晶硅Poly
目前大多数产品均以条形元胞设计，以下先介绍条形元胞中器件电阻组成，并以此为base，再介绍其它元胞与之比较。
条形元胞

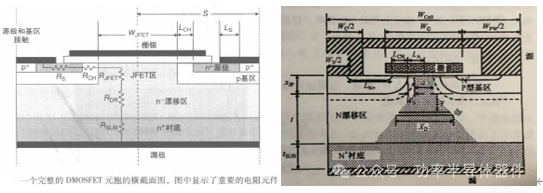

以下是一个典型的VDMOS的元胞截面图，它的电阻组成如下：
R S_C ：是源极接触电阻；R N+ ：源区电阻；Rch：沟道电阻；R JFET 区电阻；R D 漂移区电阻；Rsub衬底电阻；R D_C ：漏极接触电阻；
无论是元胞如何，对于VDMOS而言，接触孔电阻和源极电阻在此讨论中可忽略不计。
沟道电阻：
Z为垂直于横截面的元胞长度Lch沟道长度、Wcell元胞宽度、μ ni 沟道迁移率、Cox栅氧电容、Vg栅极电压、Vth阈值电压
JFET电阻：
ρ JFET 区电阻率、x JP 为Pwell结深、 Za为垂直于横截面的元胞长度 、WG为Poly宽度、x P 扩散宽度、Wo为JFET区零偏置下耗尽区宽度；
漂移区电阻：
ρD是漂移区电阻率、Z元胞长度、t漂移区厚度、aJFET区宽度
为什么只叙述了这三个电阻呢，这是因为不同元胞设计主要就会影响这类电阻的大小。
方形元胞
方形元宝的阵列的宽度可以认为和条形元胞一直，故而元胞面积就是Wcell2，沟道宽度就是4(Wpw+2x
JN+ )，x JN+是Nplus扩散深度，故而此时沟道电阻为
所以从公式上看，同样条件下，方形元胞的沟道电阻要小一些。
方形元胞中JFET横截面积有均匀宽度a/2的情况下，JFET区周长可以近似于元胞间距的4倍，故
这个在同样条件下，也会小于条形元胞
因元胞面积不同，故而方形元胞的衬底电阻也与条形元胞不一致
这个值就会远小于条形元胞的衬底电阻了。
六角元胞六角阵列（圆形元胞）
六角元胞的六角阵列可以近似于直径为Wcell的圆形分析。元胞面积就是W cell ² π /4，在这个元胞单元内，沟道宽度就是π (Wpw+2x JN+ )，因此沟道电阻就是，
这个和方形元胞表现一致，低于条形元胞。
圆形元胞JFET区的横截面积近似认为具有均匀宽度a/2，JFET区周长近似为π倍的元胞直径，所以JFET电阻为
这个也与方形元胞相同，低于条形元胞。
衬底电阻则是
这个和方形元胞表现一致，远低于条形元胞

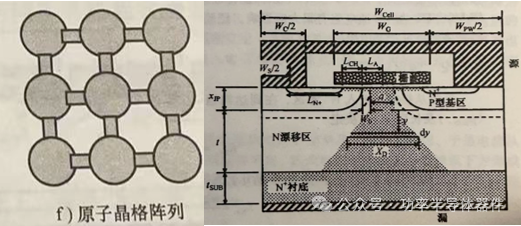

原子晶格布局元胞（ALL）
原子晶格布局元胞面积为Wcell²，元胞宽度则是Wcell=W G +W B ，为W G 圆形Poly岛的直径，W B 是Poly条宽度。
ALL元胞沟道宽度为π (W G -2x JN+ )所以沟道电阻为
所以，这个不仅比条形元胞低，比方形和六角元胞都略低一些。
ALL元胞JFET区域电阻为
这个值就明显大于方形元胞和六角元胞了。
至于衬底电阻，
，这个值大于条形元胞
|
MOS | IGBT | ||
| 优势 | 劣势 | 优势 | 劣势 | |
| 条形元胞 | 工艺易实现，有利于大规模应用 | 导通电阻Rdson高 | RB小，抗闩锁能力强 易实现BV与Vcesat折中处理 |
Vcesat大 |
| 方形元胞 | 兼顾了导通电阻和开关速度 | 栅极存在过多拐角，Rg略高 | 沟道宽度大，电流密度高 | Rg略高 |
| 圆形元胞 | 无突变拐角，电场最均匀 | 光刻及刻蚀难度大，晶圆利用率低 | 电场分布均匀 | 工艺难度大 晶圆面积利用率低 |
| 六角元胞 | 具有最高的单元密度 导通电阻小 且电场分布均匀 |
也需要精度较高的光刻水平 | Vcesat小 | RB最大，易发生闩锁 |
| 原子晶格元胞 | 理论上具有超高耐压水平和超低的Rdson | 工艺极其不成熟难以实现 | 边角处峰值电场强度低 易提升BV，CGC低 |
结构复杂 工艺上难以实现 |
