产品特性:
1. 可定制量程2kPa~10kPa,精度高
2. 模拟电压/IIC数字输出/频率输出可选
3. 高稳定性,100%校准,温度补偿
4. 带气嘴DIP8封装,安装牢靠,易密封
5. 芯片正面进压方式进气,不易堵塞
6. 芯片封装内部防水防潮处理
二、NSPGD1功能简介
该产品通过MEMS压阻表压压力芯体作为压力敏感元件,该元件会输出一个与环境压力呈正比例关系的一个原始信号输出。内置的调理芯片驱动该敏感元件,并对其原始信号进行放大、温度补偿、线性度补偿后输出一个与施加压力呈线性关系的电压信号。该系列支持模拟输出/数字输出(IIC)以及特有的频率输出功能。
2.1 NSPGD1模拟输出形式
以比例输出模式为例(输出电压值为电源电压的百分比),该系列模拟输出型芯片,针对0kPa ~ 6kPa量程范围,Pmax为6kPa 输出90%VDD,Pmin为0kPa输出10%VDD,典型的传递函数为:
其中:
Vout是输出电压,单位V;
VDD是输入电压,单位V;
Ptest是待测压力,单位kPa;
表2.1 典型压力值与输出电压对照表
| 输出电压VOUT | ||
| 待测压力Ptest | @VDD=3.3V | @VDD=5V |
| 0kPa | 0.330V | 0.500V |
| 1kPa | 0.770V | 1.167V |
| 2kPa | 1.210V | 1.833V |
| 3kPa | 1.650V | 2.500V |
| 4kPa | 2.090V | 3.167V |
| 5kPa | 2.530V | 3.833V |
| 6kPa | 2.970V | 4.500V |

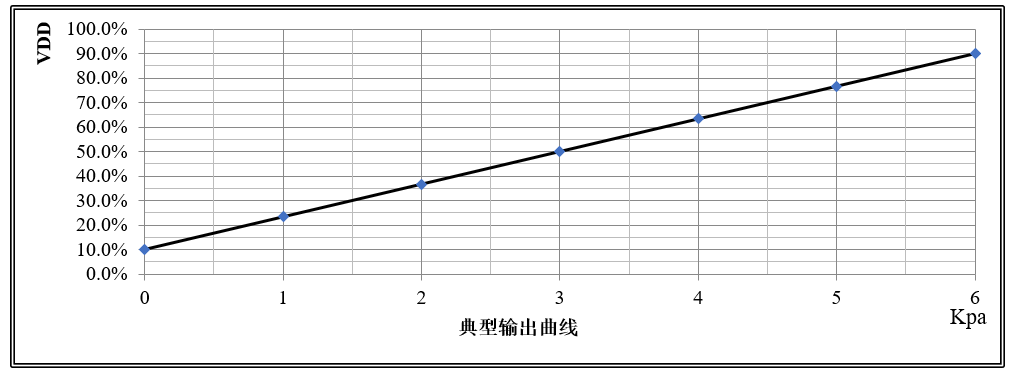

图2.1 典型输入输出图
2.2 NSPGD1频率输出形式
该系列频率输出型芯片,针对0kPa ~ 6kPa量程范围,Pmax为6kPa输出90%FS,Pmin为0kPa输出10%FS,典型的传递函数为:
其中: FREQ是输出频率,单位KHz;
FS是频率输出满量程值,单位KHz;
芯片可配置最大频率至250KHz;
Ptest是待测压力,单位kPa;
2.3 NSPGD1 数字(IIC)输出形式
该系列数字(IIC)输出型芯片,针对0kPa ~ 6kPa量程范围,其典型传递函数为:
其中:Pdata为IIC采集的值;
数字(IIC)输出数据具体处理步骤如下:
给芯片上电;
1. IIC将0x30寄存器写为0x0A;
2. 等待3ms;
3. IIC连续读取0x06、0x07、0x08寄存器值,假设读出来的寄存器值分别为data1、data2、data3;
按照如下步骤将0x06(data1)、0x07(data2)、0x08(data3)的寄存器值转换为Pdata
1. D1=data1*65536+data2*256+data3;
2. 若D1>8388607,则Pdata=D1-16777215;
3. 若D1≤8388607,则Pdata=D1;
举例说明:
若0x06、0x07、0x08寄存器的值分别为0x15、0x55、0x56,按照上述步骤,D1=1398102,该D1值小于8388607,则Pdata=1398102,P(Pa)= 500,最终得到压力值为500Pa;
本文中液位检测设计方案是基于IIC数字输出形式的NSPGD1压力传感器。如果想基于NSPGD1实现模拟量或频率输出模式,可以联系苏州纳芯微电子股份有限公司。
三、IIC应用电路
本文采用IIC串行总线通信形式,IIC总线一般有两根信号线,一根是双向的数据线SDA,另一根是时钟线SCL,均通过4.7K上拉电阻上拉到VDD,GND与VDD有0.1uF滤波电容。具体电路框图,如图3.1。

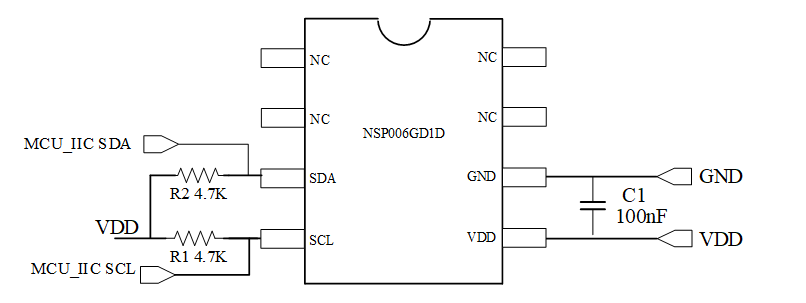

图3.1 NSPGD1 IIC输出型应用电路图
四、参考应用结构
图4.1 NSPGD1参考应用结构
NSPGD1参考应用结构如图4.1所示,NSPGD1传感器通过气管连接至水箱底部,水箱内水位升高或降低的高度,将等比例对应液体压强变化,通过NSPGD1高精度传感器,可以实时得到水箱内液体高度,进而根据不同家电的控制逻辑,实现自动补给或输送水量。
五、传感器数据处理
本文中液位检测设计方案是基于IIC数字输出形式的NSPGD1压力传感器,传感器测量数据与液位高度对应计算方法如下:
方法一:压力对应高度换算:
其中:P_f为液体在液桶底面产生的压强;ρ为液体密度,假设液桶中为水,则水的密度ρ为1.0*10^3kg/m^3;g为重力加速度9.8m/s;h为液体高度,则液体高度h可由下式得到:
传感器量程0kPa ~ 6kPa,则对应可测量液体高度h范围为:0~0.612.24m;考虑到实际气管安装在液桶底部,蓄水后,有一部分水会进入气管内,该部水在气管内形成一部分压力,导致零点整体漂移,因此实际使用时需要对0点压力进行补偿,具体offset值由于气管内径及安装位置的不同,需实际测试得到:
方法二:直接标定换算:
通过直接测量标定容器液位高度h与传感器Pdata关系,得到实际高度h与Pdata传递函数,通过Pdata计算得到液位高度,从而免去中间压力换算引入的误差。
六、NSPGD1实际应用及水流量计对比测试
表5.1 NSPGD1实际应用及水流量计对比测试
| 1 | ![]() |
水桶清空、 水流量计清0、 分别设置水位50mm、200mm、400mm、300mm 并点击运行; |
| 2 | ![]() |
水面上升至51mm 压力换算水位50mm 流量计水位52mm |
| 3 | ![]() |
水面上升至202mm 压力换算水位200mm 流量计水位205mm |
| 4 | ![]() ![]() |
水面上升至400mm 压力换算水位401mm 流量计水位410mm |
| 5 | ![]() ![]() |
水面下降至298mm 压力换算水位299mm 流量计水位308mm |
| 设置水位高度/mm | 实际水位高度/mm | NSPGD1 | 水流量计 | ||||
| 测量水位/mm | 误差 | 测量水位/mm | 误差 | ||||
| 绝对误差/mm | 测量误差% | 绝对误差/mm | 测量误差% | ||||
| 50 | 51 | 50 | 1 | -1.96 | 52 | 1 | 1.96 |
| 200 | 202 | 200 | 2 | -0.99 | 205 | 3 | 1.48 |
| 400 | 400 | 401 | 1 | 0.25 | 410 | 10 | 2.50 |
| 300 | 298 | 299 | 1 | 0.33 | 308 | 8 | 2.68 |
